第二节
凸透镜成像的规律

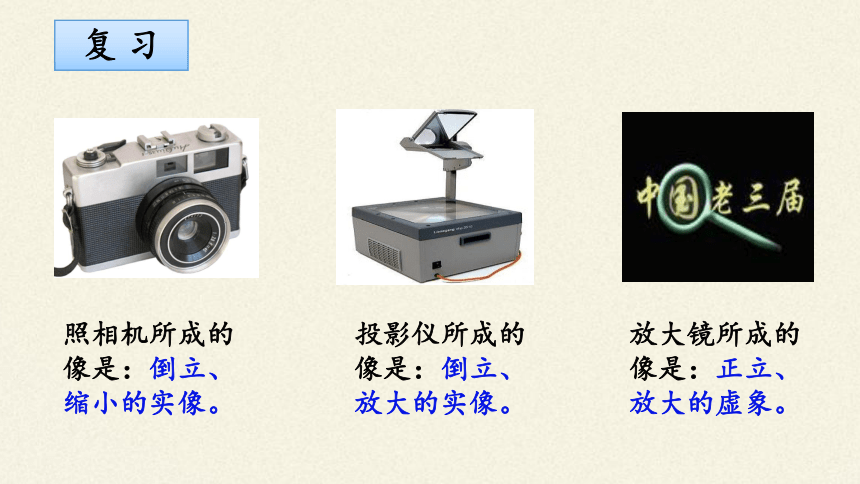

放大镜所成的像是：正立、放大的虚象。
照相机所成的像是：倒立、缩小的实像。
投影仪所成的像是：倒立、放大的实像。
复
习
演示凸透镜成不同性质的像，请同学们认真观察像的性质的同时，思考是什么的变化引起了像的变化？
演示
（一）提出问题：
像的虚实、大小、正倒跟物体到凸透镜的距离有什么关系？

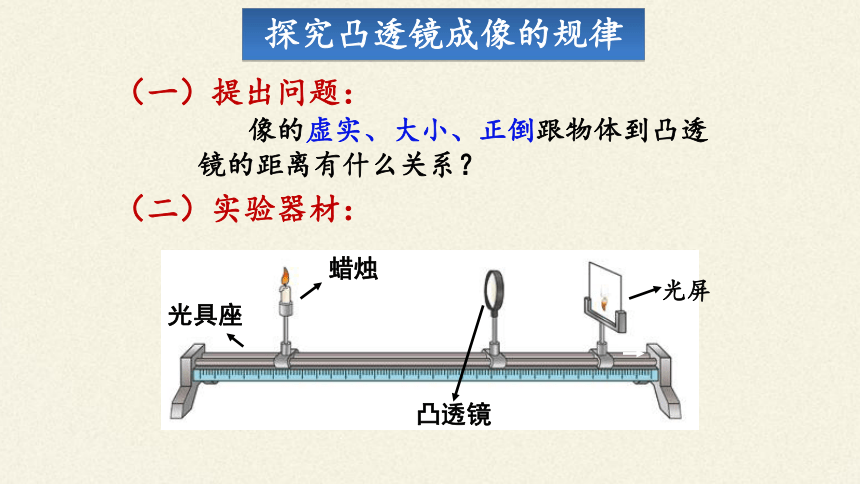

（二）实验器材：
蜡烛
凸透镜
光屏
光具座
探究凸透镜成像的规律

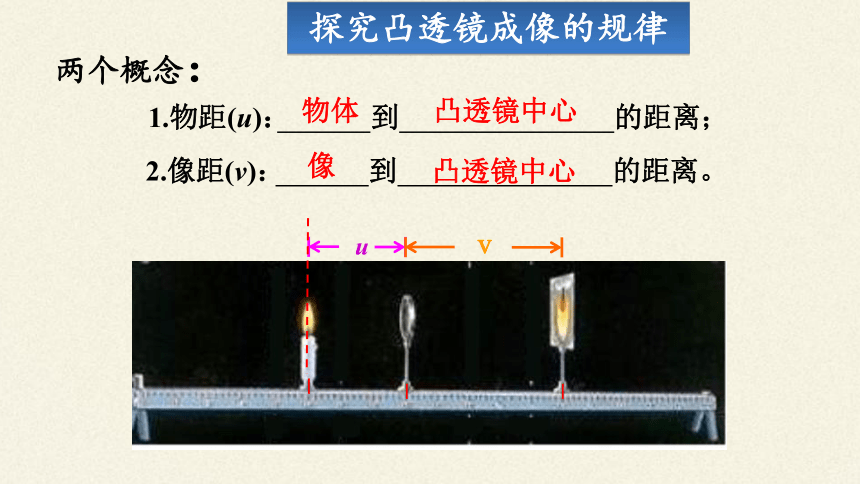

两个概念：
u
物体
凸透镜中心
到
的距离；
v
凸透镜中心
像
到
的距离。
1.物距(u)：
2.像距(v)：
探究凸透镜成像的规律

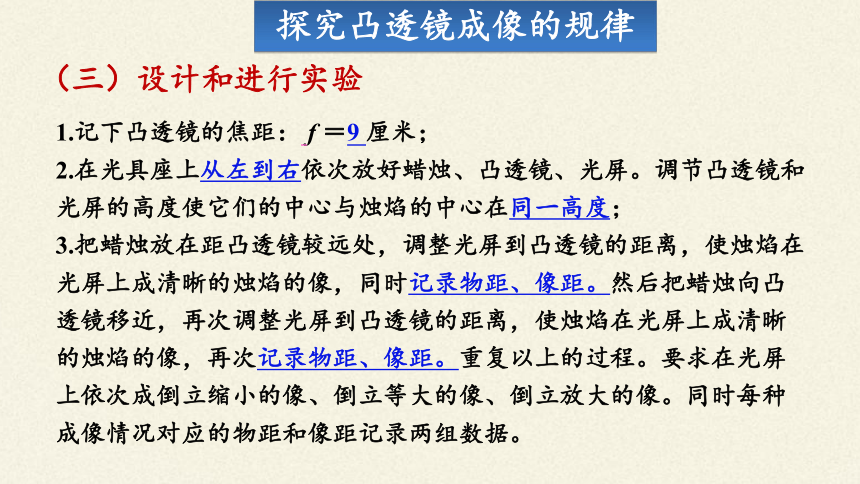

（三）设计和进行实验
1.记下凸透镜的焦距：
f
＝9
厘米；
2.在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度；
3.把蜡烛放在距凸透镜较远处，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的烛焰的像，同时记录物距、像距。然后把蜡烛向凸透镜移近，再次调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的烛焰的像，再次记录物距、像距。重复以上的过程。要求在光屏上依次成倒立缩小的像、倒立等大的像、倒立放大的像。同时每种成像情况对应的物距和像距记录两组数据。
探究凸透镜成像的规律
（三）设计和进行实验

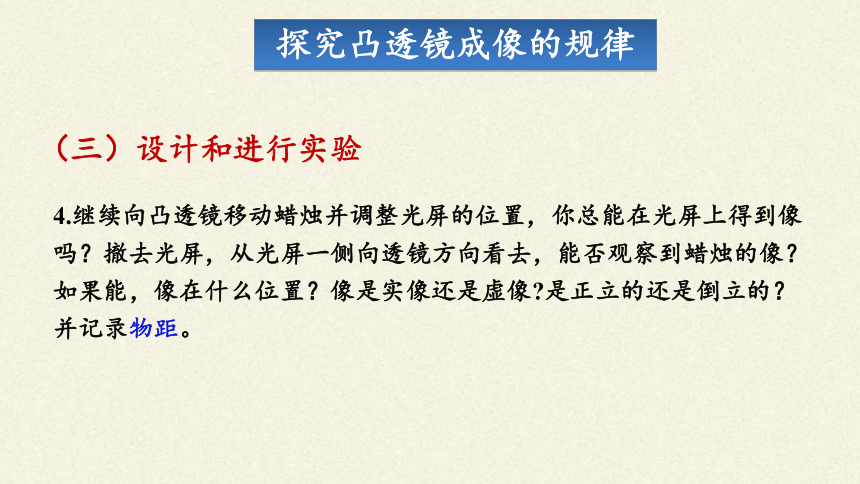

4.继续向凸透镜移动蜡烛并调整光屏的位置，你总能在光屏上得到像吗？撤去光屏，从光屏一侧向透镜方向看去，能否观察到蜡烛的像？如果能，像在什么位置？像是实像还是虚像?是正立的还是倒立的？并记录物距。
探究凸透镜成像的规律
　　
（四）实验数据记录表格
物距与焦距的关系
物距u/cm
像
的
性
质
像距/cm
像距与焦距的关系
?
倒立缩小的实像
?
?
?
?
倒立等大的实像
?
?
倒立放大的实像
?
?
?
?
正立放大的虚像
?
凸透镜焦距f＝
9
cm
探究凸透镜成像的规律
探究凸透镜成像的规律
f
f
2f
2f

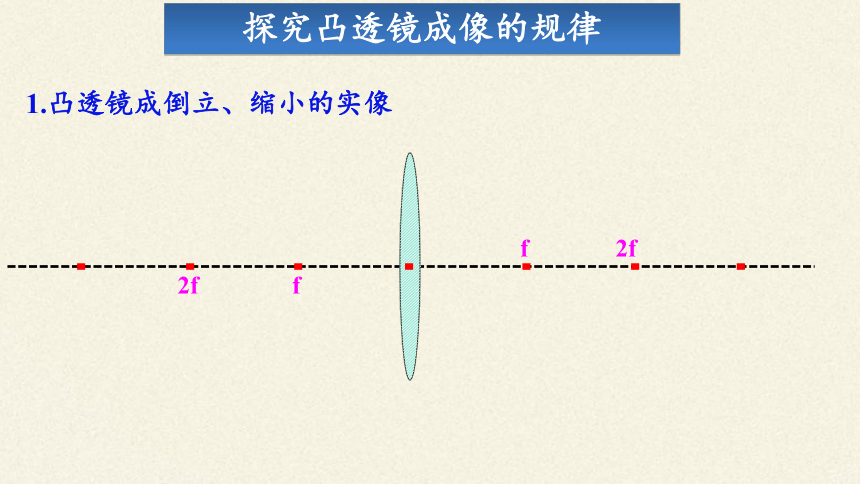

1.凸透镜成倒立、缩小的实像
探究凸透镜成像的规律
f
f
2f
2f
2.凸透镜成倒立、等大的实像
探究凸透镜成像的规律
f
f
2f
2f
3.凸透镜成倒立、放大的实像
探究凸透镜成像的规律
f
f
2f
2f
4.凸透镜成正立、放大的虚像
　　
（五）分析数据，得出规律
物距与焦距的关系
物距u/cm
像
的
性
质
像距/cm
像距与焦距的关系
?
缩小倒立的实像
?
?
?
?
等大倒立的实像
?
?
放大倒立的实像
?
?
?
?
放大正立的虚像
?
凸透镜焦距f＝
9
cm
探究凸透镜成像的规律
fv=2f
v>2f
u>2f
u=2f
fu物距与焦距的关系
像的性质
像距与焦距的关系
应
用
大小
正倒
实虚
u>2f
u=2f
fu=f
u照相机
幻灯机投影仪
放大镜
倒立
等大
不成像
测焦距
v>2f
fv=2f
/
缩小
倒立
实像
等大
倒立
实像
倒立
实像
放大
放大
正立
虚像
凸透镜成像的规律
分析表中的记录，找出凸透镜成像的规律。
　　
u＞f
时成实像，u＜f
时成虚像。
（1）像的虚实：
　　凸透镜在什么条件下成实像？在什么条件下成虚像？
（六）分析与论证
（2）像的大小：
　　凸透镜在什么条件下成缩小的实像？在什么条件下
成放大的实像？有没有缩小的虚像？
u＞2f时，成缩小实像；
u=2f时，成等大实像；
f＜
u＜2f时，成放大实像。没有缩小的虚像。
(一倍焦距分虚实
)
(二倍焦距分大小）
分析表中的记录，找出凸透镜成像的规律。
　　
u＞f
时成倒立的像，u＜f
时成正立的像。
（3）像的正倒：
　　凸透镜在什么条件下成倒立的像？在什么条件下成正立的像？
（六）分析与论证
凸透镜成像基本规律推论
1.关于像的虚实与大小：
一倍焦距分
，二倍焦距分
。
2.像的正和倒：实像都是
的，虚像都是
的。
3.实像的变化：物近像
像变
。
4.实像的位置：物在外（二倍焦距以外）、像在间（焦距与二倍焦距之间）；物在间、像在
。
虚实
大小
倒立
正立
远
大
外
一个凸透镜焦距是8厘米，
（1）若物体放在距透镜20厘米处，在透镜的另一侧的光屏上可得到一个
、
的
像，
利用这个原理制成了
；
（2）若把物体放在12厘米的位置上，调整光屏，可在透镜上得到一个
、
的
像，利用这个原理制成了
；
（3）若把物体放在距透镜６厘米的地方
（填“能”或“不能”）在光屏上成像。那么能成一个
、
的
像，应用是
。
反馈练习
倒立
缩小
实
照相机
倒立
放大
实
投影仪
不能
正立
放大
虚
放大镜
这节课你学到了什么？
课堂小结
1.抄写并背诵凸透镜成像的规律。
2.抄写并背诵基本规律推论。
