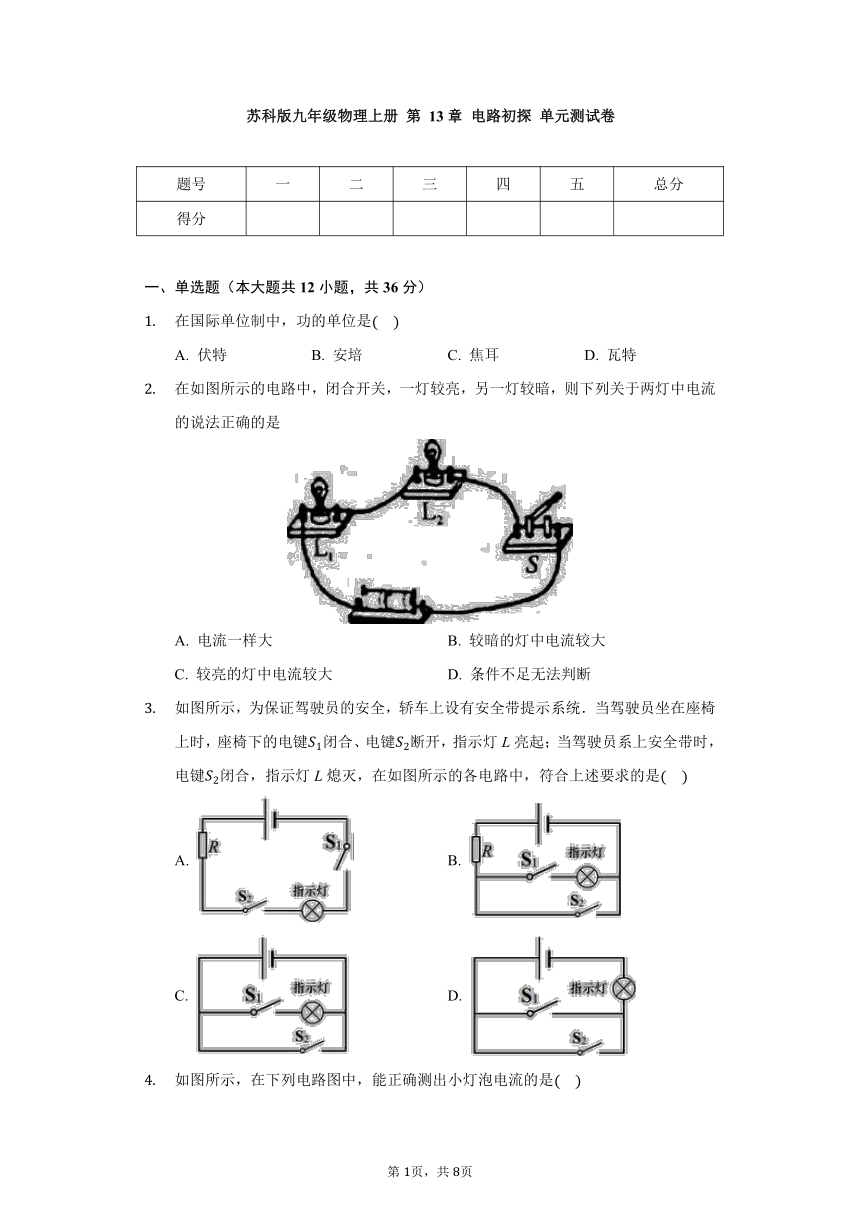

苏科版九年级物理上册 第13章 电路初探 单元测试卷（无答案）

苏科版九年级物理上册
第
13章
电路初探
单元测试卷
题号
一
二
三
四
五
总分
得分
一、单选题（本大题共12小题，共36分）
在国际单位制中，功的单位是
A.
伏特
B.
安培
C.
焦耳
D.
瓦特
在如图所示的电路中，闭合开关，一灯较亮，另一灯较暗，则下列关于两灯中电流的说法正确的是
A.
电流一样大
B.
较暗的灯中电流较大
C.
较亮的灯中电流较大
D.
条件不足无法判断
如图所示，为保证驾驶员的安全，轿车上设有安全带提示系统．当驾驶员坐在座椅上时，座椅下的电键闭合、电键断开，指示灯L亮起；当驾驶员系上安全带时，电键闭合，指示灯L熄灭，在如图所示的各电路中，符合上述要求的是
A.
B.
C.
D.

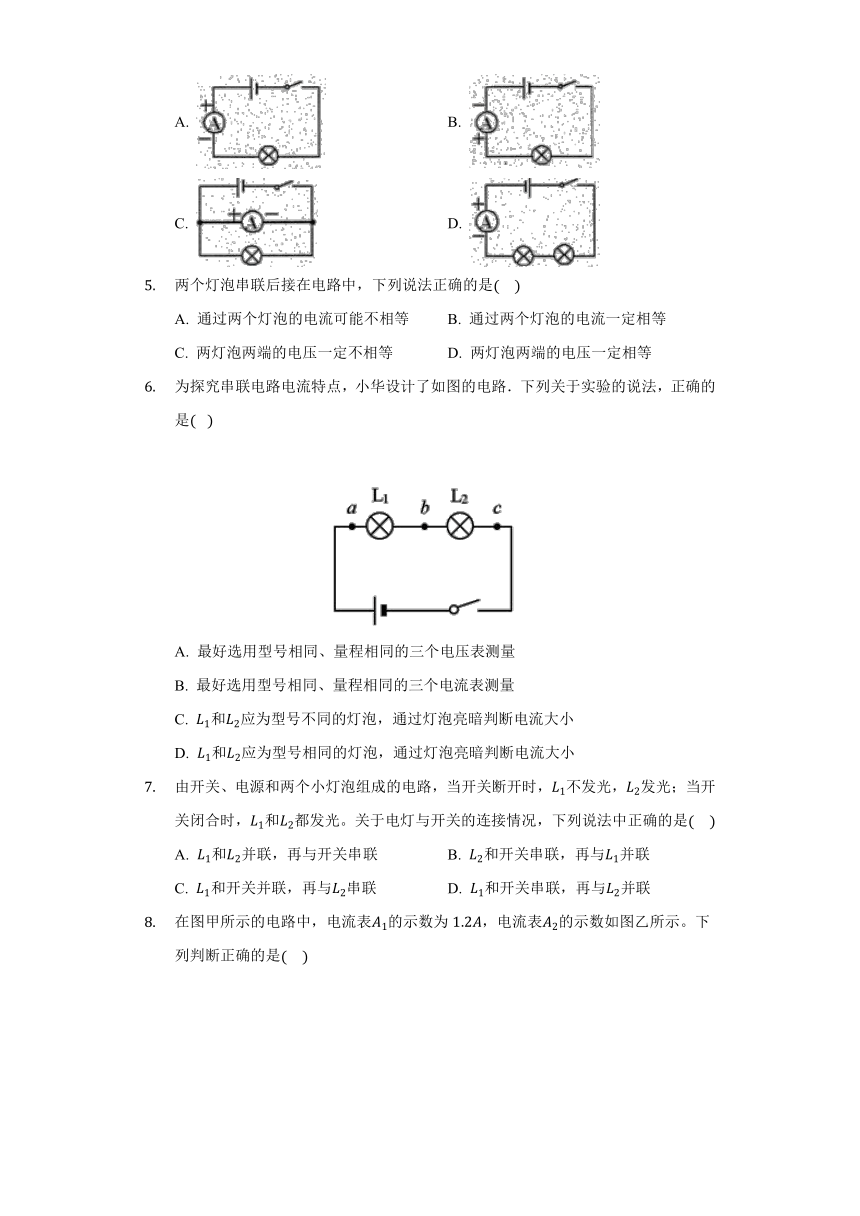

如图所示，在下列电路图中，能正确测出小灯泡电流的是
A.
B.
C.
D.
两个灯泡串联后接在电路中，下列说法正确的是
A.
通过两个灯泡的电流可能不相等
B.
通过两个灯泡的电流一定相等
C.
两灯泡两端的电压一定不相等
D.
两灯泡两端的电压一定相等
为探究串联电路电流特点，小华设计了如图的电路．下列关于实验的说法，正确的是?
A.
最好选用型号相同、量程相同的三个电压表测量
B.
最好选用型号相同、量程相同的三个电流表测量
C.
和应为型号不同的灯泡，通过灯泡亮暗判断电流大小
D.
和应为型号相同的灯泡，通过灯泡亮暗判断电流大小
由开关、电源和两个小灯泡组成的电路，当开关断开时，不发光，发光；当开关闭合时，和都发光。关于电灯与开关的连接情况，下列说法中正确的是
A.
和并联，再与开关串联
B.
和开关串联，再与并联
C.
和开关并联，再与串联
D.
和开关串联，再与并联

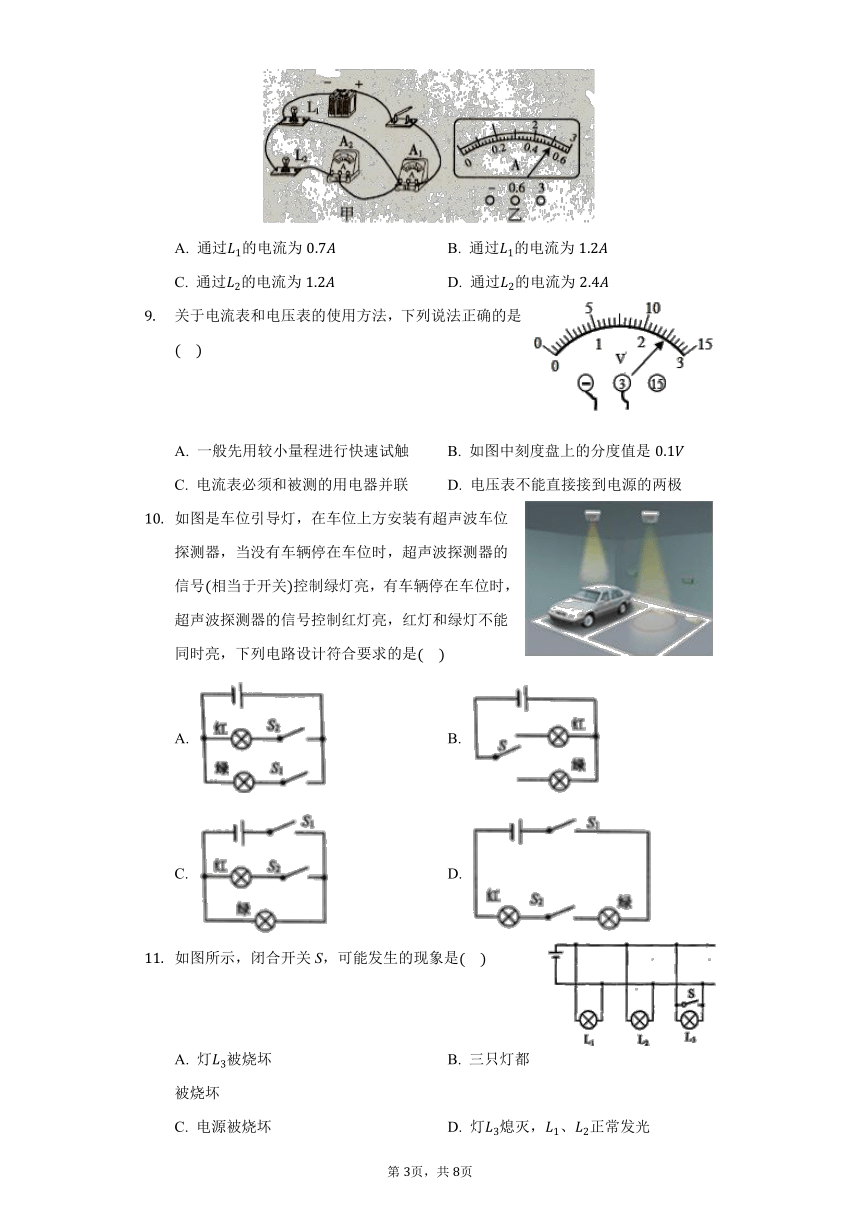

在图甲所示的电路中，电流表的示数为，电流表的示数如图乙所示。下列判断正确的是
A.
通过的电流为
B.
通过的电流为
C.
通过的电流为
D.
通过的电流为
关于电流表和电压表的使用方法，下列说法正确的是
A.
一般先用较小量程进行快速试触
B.
如图中刻度盘上的分度值是
C.
电流表必须和被测的用电器并联
D.
电压表不能直接接到电源的两极
如图是车位引导灯，在车位上方安装有超声波车位探测器，当没有车辆停在车位时，超声波探测器的信号相当于开关控制绿灯亮，有车辆停在车位时，超声波探测器的信号控制红灯亮，红灯和绿灯不能同时亮，下列电路设计符合要求的是
A.
B.
C.
D.
如图所示，闭合开关S，可能发生的现象是
A.
灯被烧坏
B.
三只灯都被烧坏
C.
电源被烧坏
D.
灯熄灭，、正常发光

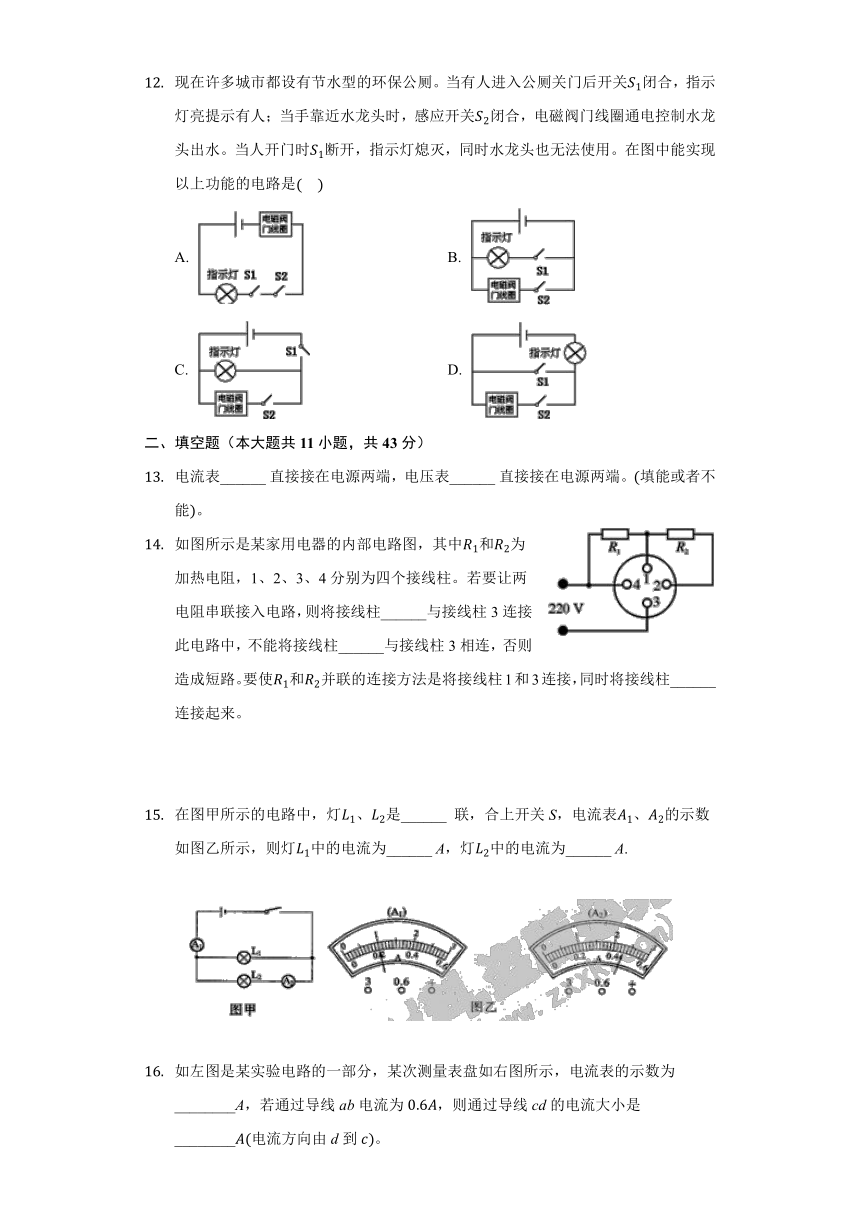

现在许多城市都设有节水型的环保公厕。当有人进入公厕关门后开关闭合，指示灯亮提示有人；当手靠近水龙头时，感应开关闭合，电磁阀门线圈通电控制水龙头出水。当人开门时断开，指示灯熄灭，同时水龙头也无法使用。在图中能实现以上功能的电路是
A.
B.
C.
D.
二、填空题（本大题共11小题，共43分）
电流表______?直接接在电源两端，电压表______?直接接在电源两端。填能或者不能。
如图所示是某家用电器的内部电路图，其中和为加热电阻，1、2、3、4分别为四个接线柱。若要让两电阻串联接入电路，则将接线柱______与接线柱3连接；此电路中，不能将接线柱______与接线柱3相连，否则造成短路。要使和并联的连接方法是将接线柱1和3连接，同时将接线柱______连接起来。
在图甲所示的电路中，灯、是______
联，合上开关S，电流表、的示数如图乙所示，则灯中的电流为______
A，灯中的电流为______
A.
如左图是某实验电路的一部分，某次测量表盘如右图所示，电流表的示数为________A，若通过导线ab电流为，则通过导线cd的电流大小是________电流方向由d到。
如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为______mA。
观察如图所示的电压表表盘，你能获得哪些信息，请写出相关的两条：
______
；
______
．
某同学在用有两个量程和的电压表，测由两节旧干电池串联组成的电池组的电压时，记录的结果是10V，他出现错误的原因是______
，实际电压为______
．
在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作，一段时间后，发现电路中只有一个电表的示数变大，故障发生在电阻、上，其他元件仍保持完好，请写出示数变大的电表以及对应的故障。______
有一仪器的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。现将该仪器固定在一辆汽车上，当汽车启动时，_______亮；当汽车急刹车时，_______亮。均选填“红灯”或“绿灯”
如图为某定时炸弹的引爆电路工作原理图，当起爆器中有电流通过时就会引爆炸弹。定时器时钟被安装在b导线上，在定时阶段，该导线是接通的，起爆器由于_______而不会引爆炸弹；排爆人员在排爆时应切断导线______选填“a”或“b”才能够阻止起爆器到达设定时间时引爆炸弹。
三、作图题（本大题共1小题，共3分）
家用电冰箱的压缩机由一个温控开关自动控制，冷藏室中的照明灯由电冰箱门控制．请在虚线框内画出家用电冰箱的电路简图．
四、实验探究题（本大题共1小题，共3分）
如图是“测串联电路的电压”的实验电路．
电压
次数
1
2
3
实验过程中，小明用电压表测A、B之间的电压，发现电压表指针的偏转情况如图2所示，你认为出现这种现象的原因可能是______
．
纠正错误后，测得数据如表所示，请你指出第______
次的数据有误．
小红也进行同样的实验，她们连接完电路，闭合开关后，两灯都发光，但过会儿，两灯同时熄灭，且与灯并联的电压表示数变小．请你分析，电路出现故障的原因可能是______
?选填“灯开路”或“灯开路“．
五、计算题（本大题共3小题，共15分）
如图，“阳光动力2号”是世界上最大的太阳能飞机，假设某次飞机航行1400km，所用时间为20h，求：飞机飞行的平均速度为多少？
如图1所示是王强同学为探究串联电路中电压规律而设计的电路。
王强想，AB之间、BC之间与AC之间的电压会有什么样的关系呢？这一过程是科学探究要素中的______要素。
接着王强又想它们有可能会相等即也可能其中某两个之和等于第三个即或等这一过程是科学探究要素中的______要素。
王强又设计了三幅电路图和一个记录表格，请把这三幅电路图和记录表格画出来。
若AB间的电压、BC间的电压和AC间的电压分别如图2中甲、乙，丙表盘上的示数，请把示数填在表格中，并经______得出______的结论。
根据如下图中所示电路图，若的示数为，示数为，灯的电阻，求：通过的电流是多大
