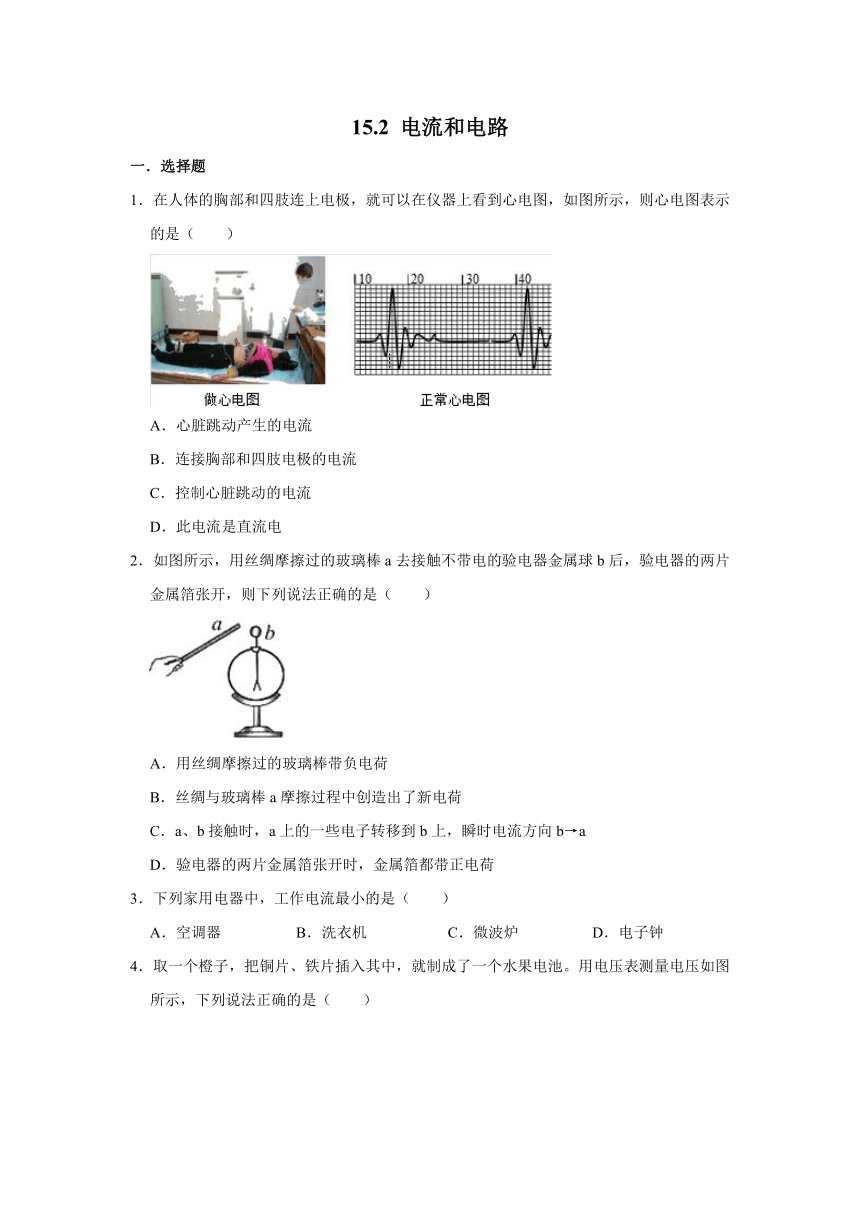

人教版九年级物理 15.2 电流和电路 同步练习卷（含答案）

15.2
电流和电路
一．选择题
1．在人体的胸部和四肢连上电极，就可以在仪器上看到心电图，如图所示，则心电图表示的是（　　）
A．心脏跳动产生的电流
B．连接胸部和四肢电极的电流
C．控制心脏跳动的电流
D．此电流是直流电
2．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（　　）
A．用丝绸摩擦过的玻璃棒带负电荷
B．丝绸与玻璃棒a摩擦过程中创造出了新电荷
C．a、b接触时，a上的一些电子转移到b上，瞬时电流方向b→a
D．验电器的两片金属箔张开时，金属箔都带正电荷
3．下列家用电器中，工作电流最小的是（　　）
A．空调器
B．洗衣机
C．微波炉
D．电子钟

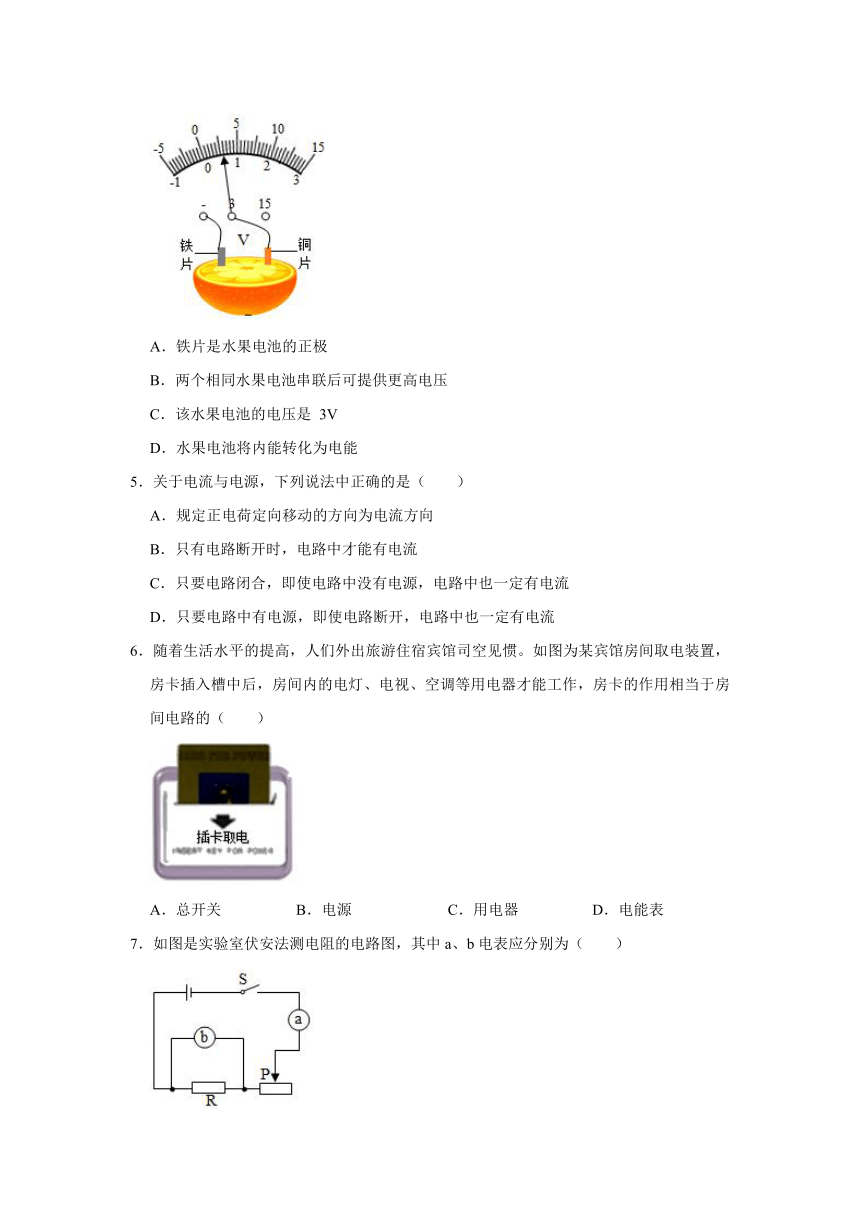

4．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A．铁片是水果电池的正极
B．两个相同水果电池串联后可提供更高电压
C．该水果电池的电压是
3V
D．水果电池将内能转化为电能
5．关于电流与电源，下列说法中正确的是（　　）
A．规定正电荷定向移动的方向为电流方向
B．只有电路断开时，电路中才能有电流
C．只要电路闭合，即使电路中没有电源，电路中也一定有电流
D．只要电路中有电源，即使电路断开，电路中也一定有电流
6．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（　　）
A．总开关
B．电源
C．用电器
D．电能表

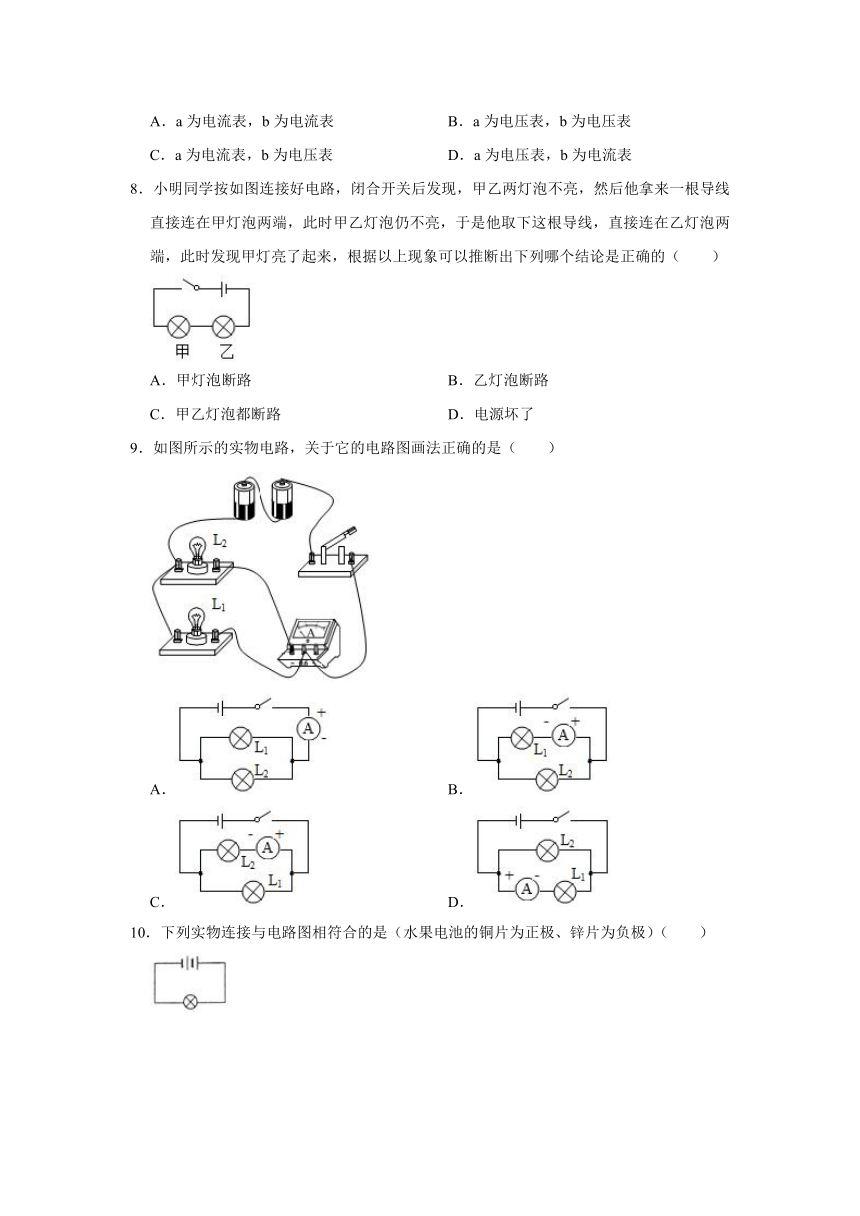

7．如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
8．小明同学按如图连接好电路，闭合开关后发现，甲乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（　　）
A．甲灯泡断路
B．乙灯泡断路
C．甲乙灯泡都断路
D．电源坏了
9．如图所示的实物电路，关于它的电路图画法正确的是（　　）
A．
B．
C．
D．

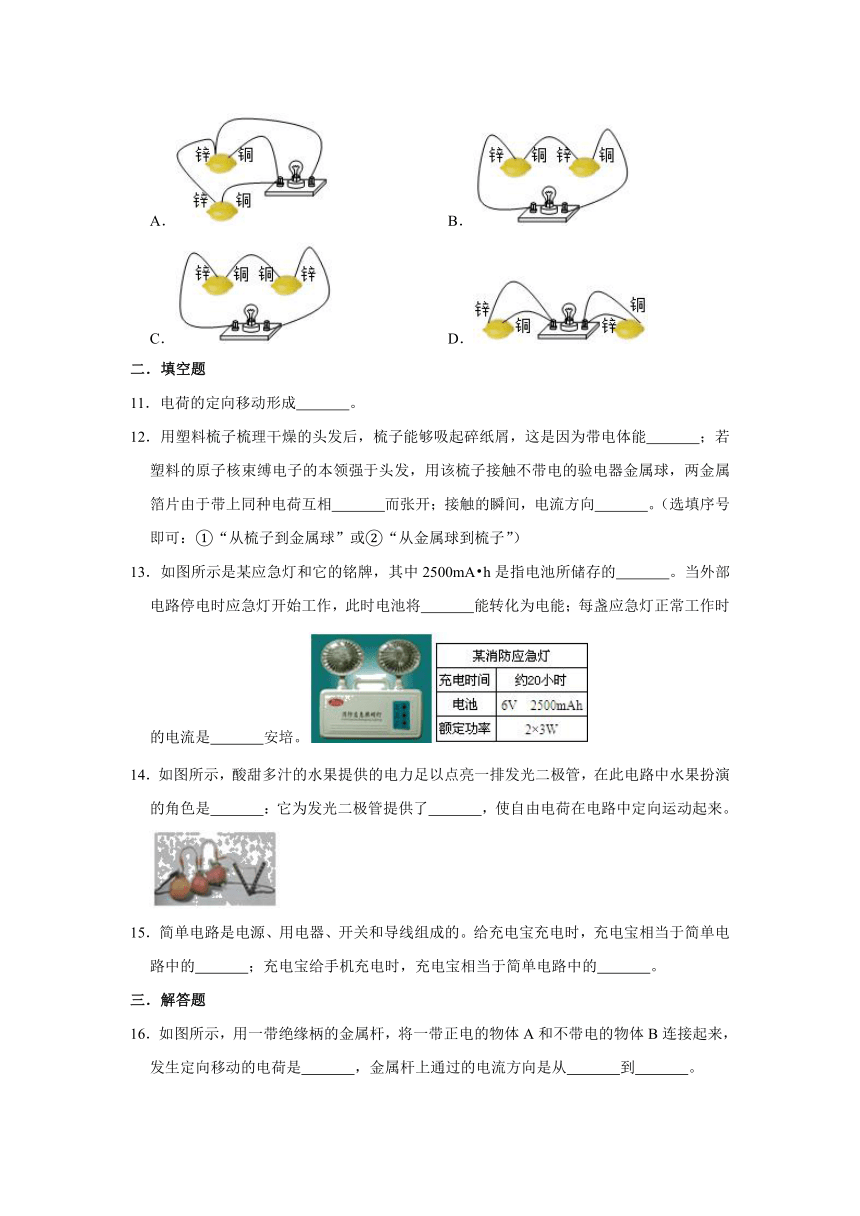

10．下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（　　）
A．
B．
C．
D．
二．填空题
11．电荷的定向移动形成　
　。
12．用塑料梳子梳理干燥的头发后，梳子能够吸起碎纸屑，这是因为带电体能　
　；若塑料的原子核束缚电子的本领强于头发，用该梳子接触不带电的验电器金属球，两金属箔片由于带上同种电荷互相　
　而张开；接触的瞬间，电流方向　
　。（选填序号即可：①“从梳子到金属球”或②“从金属球到梳子”）
13．如图所示是某应急灯和它的铭牌，其中2500mA?h是指电池所储存的　
　。当外部电路停电时应急灯开始工作，此时电池将　
　能转化为电能；每盏应急灯正常工作时的电流是　
　安培。
14．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　
　：它为发光二极管提供了　
　，使自由电荷在电路中定向运动起来。
15．简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　
　；充电宝给手机充电时，充电宝相当于简单电路中的　
　。
三．解答题
16．如图所示，用一带绝缘柄的金属杆，将一带正电的物体A和不带电的物体B连接起来，发生定向移动的电荷是　
　，金属杆上通过的电流方向是从　
　到　
　。
17．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。请回答下列问题：
（1）如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流　
　。②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流　
　（各空格均选填“变大”、“变小、”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由　
　能转化而来。
（3）热电偶电路可以把温度信号换成　
　信号，利用这种性质可以把热电偶做成　
　（写出一种应用）。
18．通过阅读“幽默一分钟”，回答问题
一、《把电留住》
儿子：爸爸，电灯为什么要用两根线？
爸爸：一根来电，一根还要让电回去。
儿子：那把这一根剪断，只让电来，不让它回去，咱家就再也不会停电了。
儿子的设想能成立吗？为什么？
答：　
　。
二、《不交电费》
小苏说：水从自来水厂流出来，水龙头就有水流出来，我们就该交水费；而生活用电，电从发电厂通过一根电线流过来后又从另一电线流回去了，而且电流又没有减小，所以我们不该交电费。
你认为他说的有道理吗？为什么？
答：　
　。
19．某兴趣小组同学将电子表与水培植物组合在一起，制作水培植物电子表：准备一盘水培植物，其中放养了几条小鱼和几个田螺，用镁带和铅笔芯做电极，插入水培植物的茎中，然后用导线将两个电极与一个没有电池的电子表连接成闭合电路，如图所示。
（1）发现电子表能显示示数，则插上电极的水培植物相当于闭合电路中的　
　；
（2）放在窗台上的整盆水培植物及周围环境是一个生态系统，为什么？　
　。
20．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处，要求电键S闭合后，（a）电流方向如图所示；（b）移动滑动变阻器的滑片P．小灯L变亮时，电压表的示数变大。
参考答案
一．选择题
1．
C。
2．
D。
3．
D。
4．B。
5．
A。
6．
A。
7．
C。
8．
B。
9．
C。
10．
B。
二．填空题
11．电流。
12．电流方向是从金属球到梳子。
13．电荷量；化学；0.5。
14．电源；
电压。
15．用电器；电源。
三．解答题
16．自由电子，A，B。
17．
（1）变小；变为零；（2）内；（3）电；温度计。
18．
没有道理。用电时，消耗了发电厂提供的电能。
19．
（1）电源；（2）放在窗台上的整盆水培植物及周围环境包括生物和生物生存的环境两部分符合生态系统的概念，是一个生态系统。
20．解：读图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置。
根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变大，说明电压表测的灯泡两端的电压，则右侧的位置应该是电源，左侧的位置应该是电流表。且电源的正极朝上。如下图所示：
