电
压
金属导电靠
；
电流是
形成的；
电流表的使用
串并联电路电流的特点

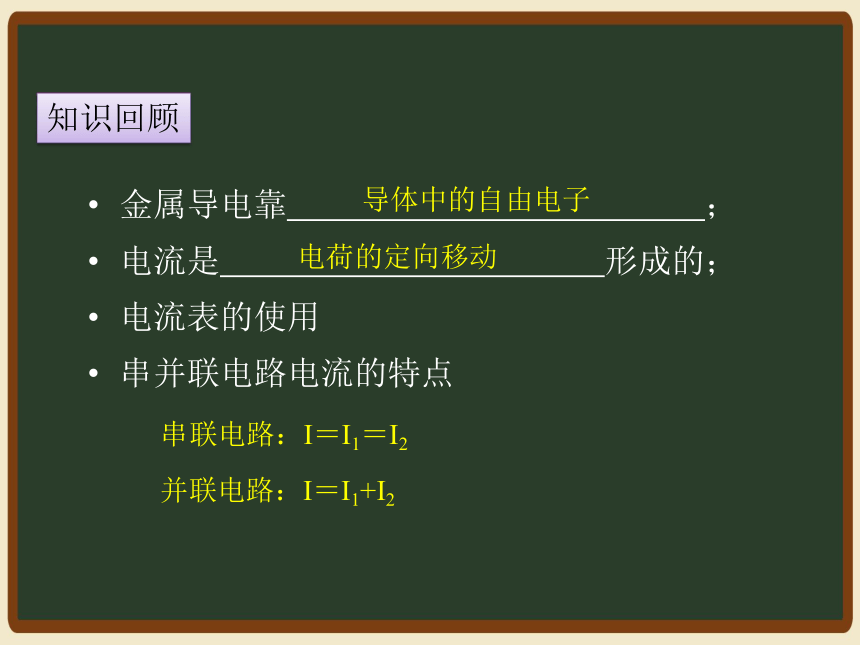

知识回顾
导体中的自由电子
电荷的定向移动
串联电路：I＝I1＝I2
并联电路：I＝I1+I2
电压

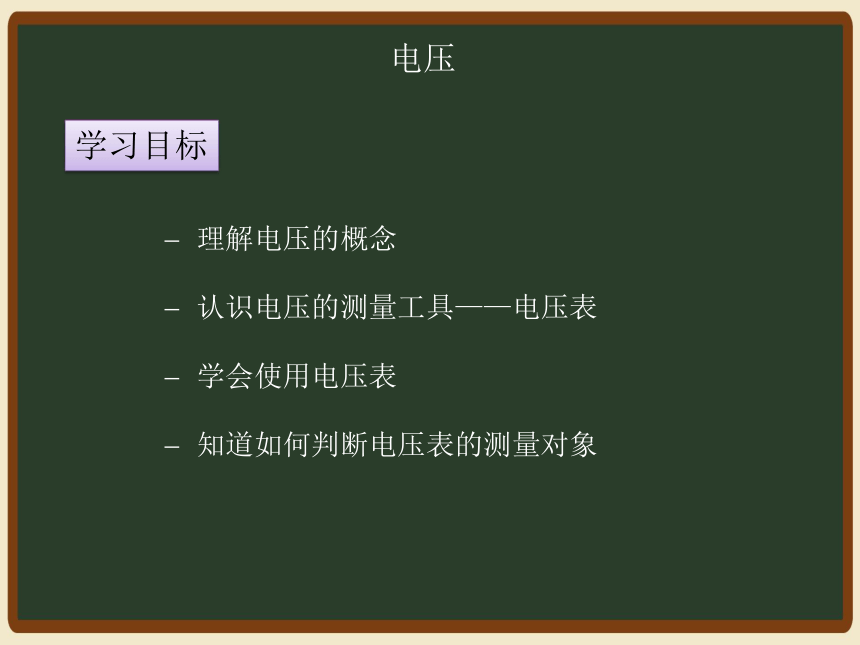

学习目标
理解电压的概念
认识电压的测量工具——电压表
学会使用电压表
知道如何判断电压表的测量对象
电压
一、电压
结论：电源是提供电压的装置
抽水机
水压
水流
提供
形成
电源
电压
电流
提供
形成
原因
电压
一、电压
2、基本单位：伏特，简称伏，符号：V
1kV
＝103
V
1mV＝10-3
V
3、几种常见的电压值
1.5V
2.0V
一节干电池
家庭电路
220V
人体安全电压
不高于36V
1、电压是形成电流的原因，用字母
U
表示；
常用单位：千伏（kV）、毫伏（mV)、…
一节铅蓄电池
电压
一、电压

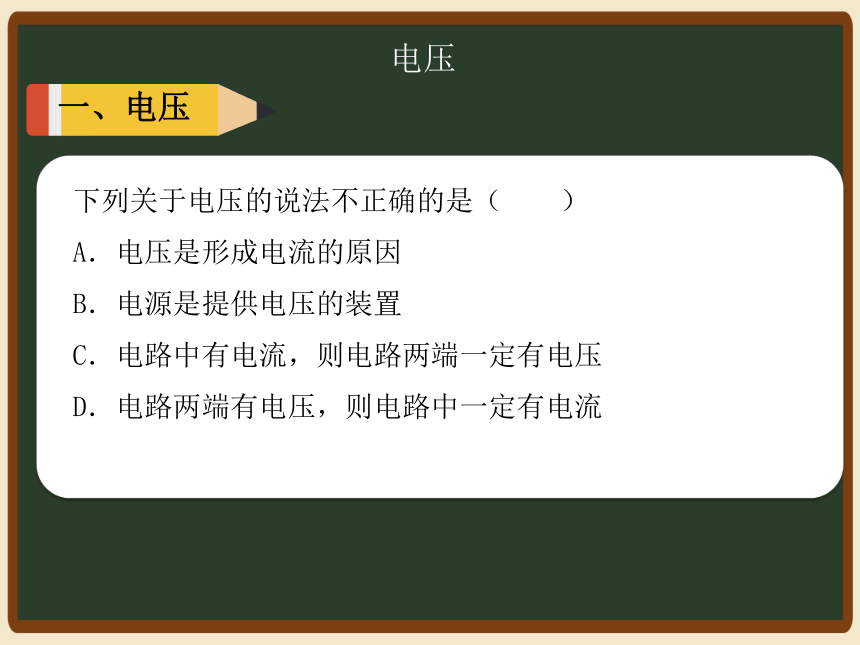

下列关于电压的说法不正确的是（　　）
A．电压是形成电流的原因
B．电源是提供电压的装置
C．电路中有电流，则电路两端一定有电压
D．电路两端有电压，则电路中一定有电流
电压

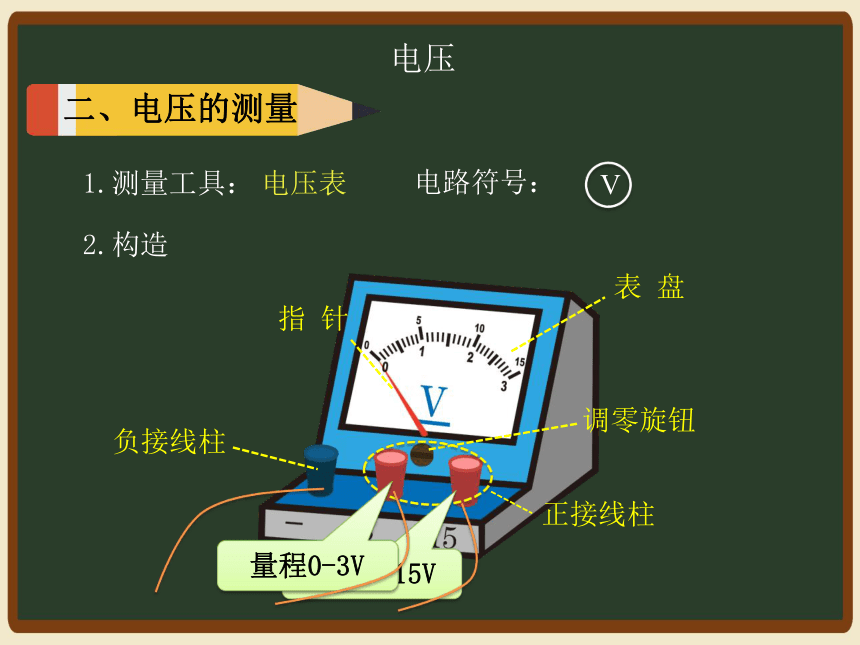

二、电压的测量
1.测量工具：
V
2.构造
调零旋钮
指
针
电路符号：
正接线柱
量程0-15V
量程0-3V
电压表
表
盘
负接线柱
电压

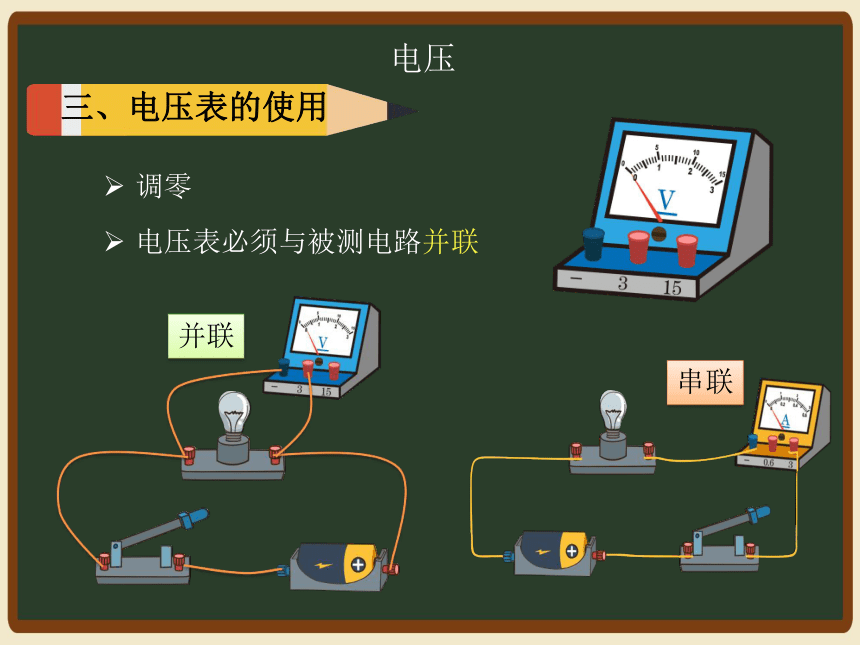

三、电压表的使用
电压表必须与被测电路并联
调零
并联
串联
电压

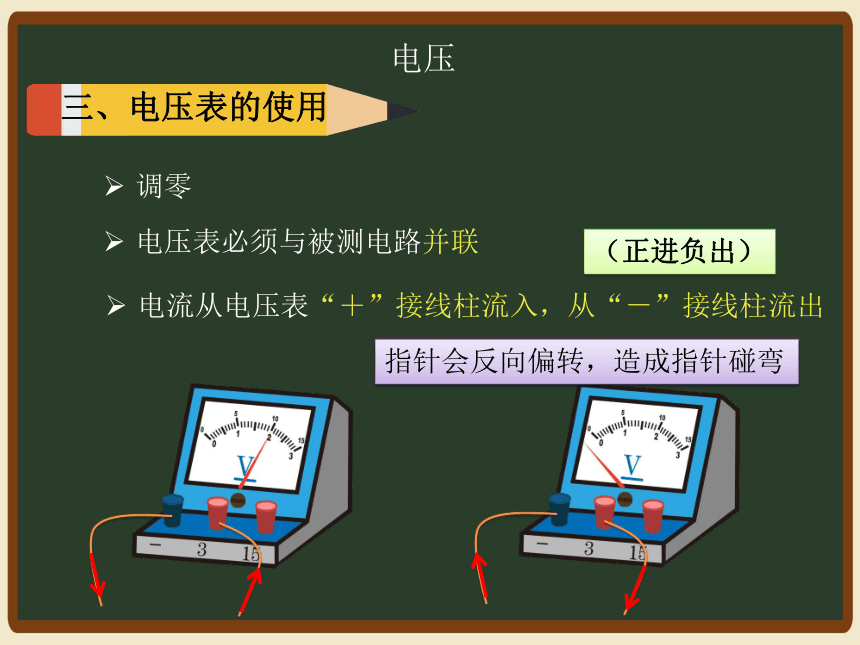

三、电压表的使用
电压表必须与被测电路并联
调零
电流从电压表“＋”接线柱流入，从“－”接线柱流出
（正进负出）
指针会反向偏转，造成指针碰弯
电压
三、电压表的使用
电压表必须与被测电路并联
调零
电流从电压表“＋”接线柱流入，从“－”接线柱流出
（正进负出）
选择合适的量程
“试触”
先接电压表的大量程
开关关闭后，迅速断开
观察指针的偏转情况
电压

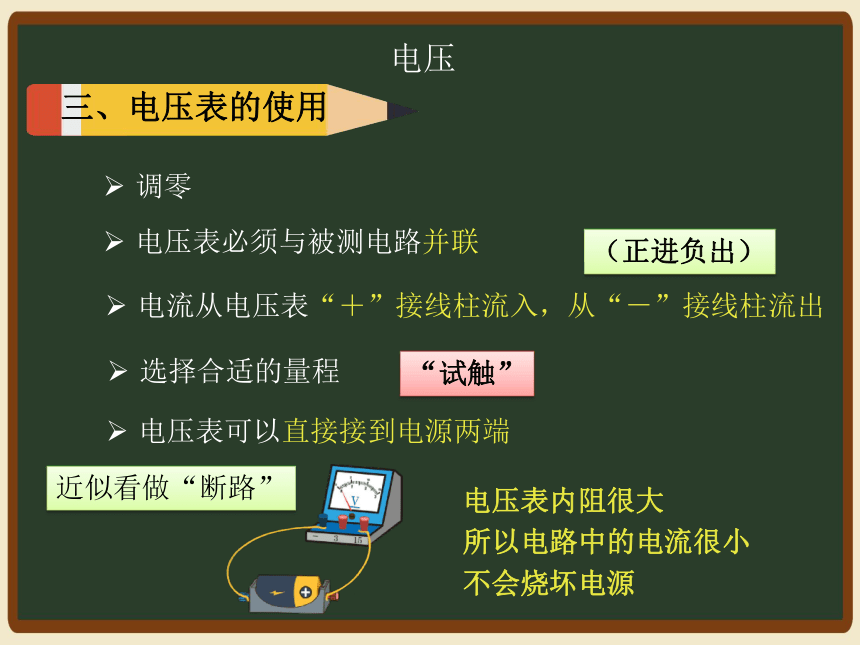

三、电压表的使用
电压表必须与被测电路并联
调零
电流从电压表“＋”接线柱流入，从“－”接线柱流出
（正进负出）
选择合适的量程
“试触”
电压表可以直接接到电源两端
电压表内阻很大
所以电路中的电流很小
不会烧坏电源
近似看做“断路”
电压

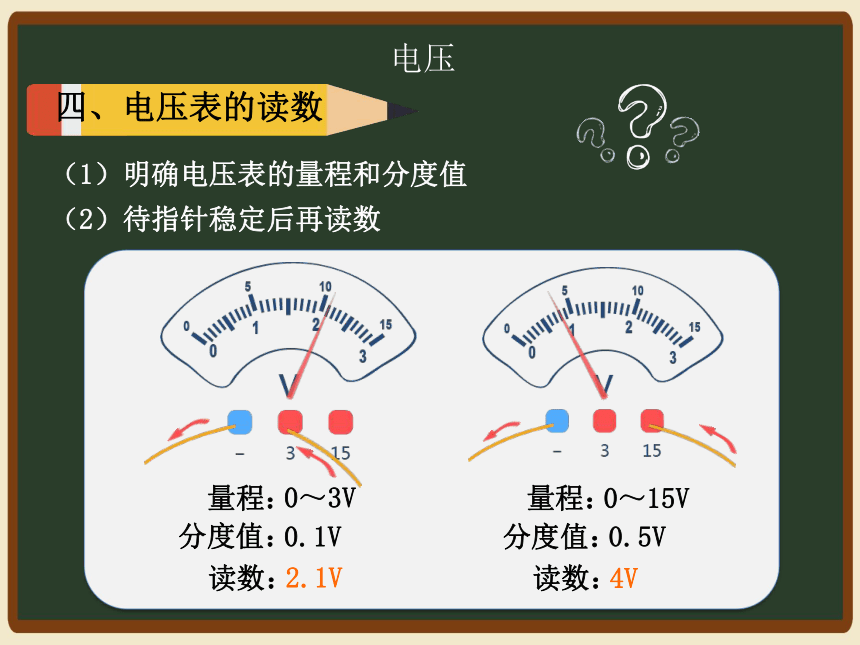

四、电压表的读数
（1）明确电压表的量程和分度值
（2）待指针稳定后再读数
量程：
0～3V
分度值：
0.1V
读数：
2.1V
量程：
0～15V
分度值：
0.5V
读数：
4V
电压
某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（　　）
A．3V
B．1.5V
C．2V
D．1.2V
小宁的探究小组在练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（　　）
A．灯泡亮、电压表有示数
B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数
D．灯泡不亮、电压表无示数
电压
变式训练：如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（　　）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
电压
五、电压表测量对象的判断
在下面的这几幅电路图中，开关闭合时，电路中的电压表分别测量的是哪个电学元件两端的电压？
V
L1
L2
V
L1
L2
V
L1
L2
电压表与哪个元件并联
它测量的就是这个元件两端的电压
电压
五、电压表测量对象的判断
在下面的这几幅电路图中，开关闭合时，电路中的电压表分别测量的是哪个电学元件两端的电压？
V
L1
L2
V
L1
L2
V
L1
L2
L1
L2
L1和L2
电源
电压
五、电压表测量对象的判断
怎样判断复杂电路中电压表的测量对象？
L1
L2
电压
五、电压表测量对象的判断
a.滑线法
注意：
电源、用电器、电压表等元件，不可跨过
开关、电流表均可视为导线，
可以跨过
V1
测量电源电压
V2
测量L2电压
电压
五、电压表测量对象的判断
b.去源法
去除电源
V
测量L2电压
电压
五、电压表测量对象的判断
b.去源法
V1
测量L2电压
电压
五、电压表测量对象的判断
b.去源法
V2
测量L1电压
电压
五、电压表测量对象的判断
c.短路法
把电压表换成导线，电路中被短路的部分即为电压表的测量对象
V1
测量L1电压
V2
测量电源电压
电压
六、电压表与电流表的比较
电压表
电流表
不
同
点
符号
用途
连接方法
与电源的连接情况
学生用电表量程
相同点
V
A
测用电器两端的电压
测用电器通过的电流
并联
串联
可以直接与电源相连
不可以直接与电源相连
0～3V
和
0～15V
0～0.6A
和
0～3A
使用前都要调零
接线时，都是“＋”进“－”出
要选择合适的量程，可用试触法来选择
电压
一、电压
电压是形成电流的原因，由电源提供
单位：伏特（V）
二、电压的测量
工具：电压表
三、电压表的使用
小
结
电压表必须与被测电路并联
调零
电流从电压表“＋”接线柱流入，从“－”接线柱流出
（正进负出）
选择合适的量程
“试触”
电压表可以直接接到电源两端
电压
四、电压表的读数
小
结
（1）明确电压表的量程和分度值
（2）待指针稳定后再读数
五、电压表测量对象的判断
a.划线法
b.去源法
c.短路法
简单电路：电压表并联在哪个元件两端，它测量的就是该元件两端的电压
复杂电路：
随堂练习：
1、如图，该电表的示数是（　　）
A．1.2V
B．6V
C．1.4A
D．1.2A
2、一位同学用电压表测电路两端的电压，试触时发现指针不动，在分析原因时，他作了如下判断，其中可能的是（　　）
A．电压表的量程选小了
B．电压表量程大了
C．接线柱接反了
D．电路中某处断路
随堂练习：
3．如图所示，开关S闭合时，要使电压表测灯L2两端的电压，下列连接正确的电路图是（　　）
A
B
C
D
随堂练习：
4．在如图所示的电路中，电压表测量的是（　　）
A．灯L1两端的电压
B．灯L2两端的电压
C．电源两端的电压
D．开关S两端的电压
随堂练习：
5.如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（　　）
A.
B.
C.
D.
随堂练习：
6．图所示是某同学用电压表测灯L1两端电压的实物图，其中的三处错误是：
（1）　
　；
（2）
；
（3）
。
