电
阻
知识回顾
串联等流分压
并联等压分流
I
＝
I1
＝
I2
U＝U1＋U2
I
＝
I1
＋
I2
U＝U1＝U2
L1
L2
L1
L2
电
阻

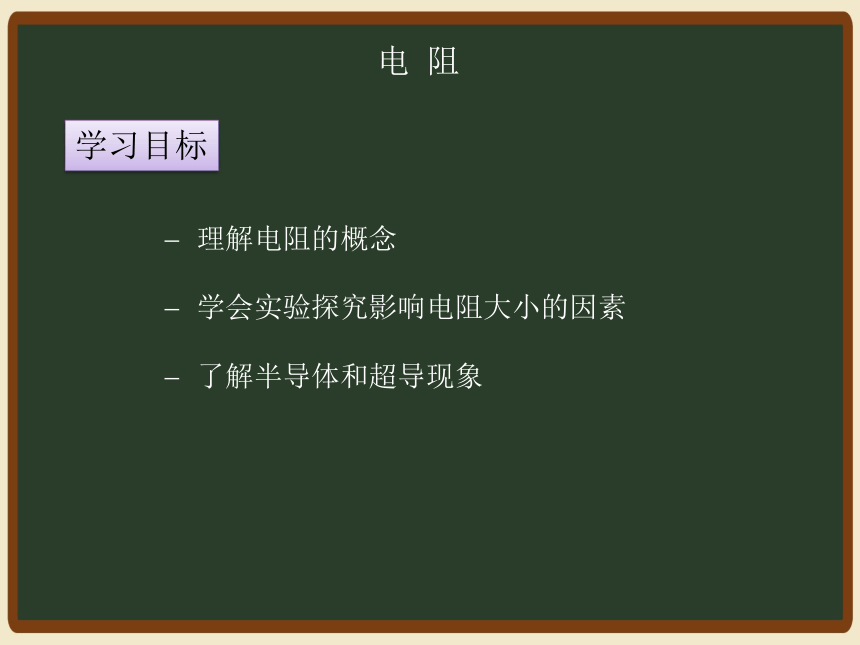

学习目标
理解电阻的概念
学会实验探究影响电阻大小的因素
了解半导体和超导现象
电
阻

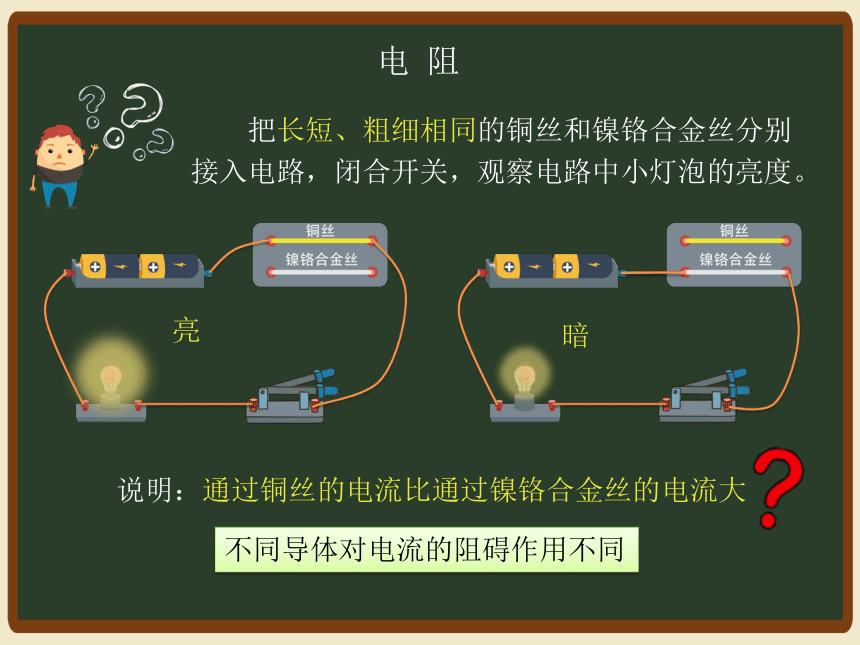

把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
亮
暗
说明：通过铜丝的电流比通过镍铬合金丝的电流大
不同导体对电流的阻碍作用不同
一、电阻
1、定义：表示导体对电流阻碍作用的大小
导体的电阻越大，表示对电流的阻碍作用越大
导体的电阻是由导体自身情况决定的。
2、符号：R
在电路图中的符号为：
3、基本单位：欧姆（Ω）
常用单位：千欧（kΩ）
1kΩ＝103Ω
兆欧（MΩ）
1MΩ＝103
kΩ
电
阻
4、常见的电阻值
人的双手间（干燥）
人的双手间（潮湿）
照明灯泡（工作时）
1000～5000Ω
200～800Ω
实验用小灯泡
实验用导线（一根）
100～2000Ω
5～50Ω
0.01～0.1Ω
一、电阻
电
阻
一、电阻
5、常见的电阻器
定值电阻
滑动变阻器
电阻箱
电
阻
二、决定电阻大小的因素
提出问题：
猜想：
导体电阻的大小与哪些因素有关
导体的电阻与导体的材料、长度、横截面积等因素有关
设计实验：（装置如右图）
D
控制变量法
电
阻
探究电阻与材料的关系时，应将
分别接入电路;
探究电阻与长度的关系时，应将
分别接入电路;
探究电阻与横截面积的关系时，应将
分别接入电路。
设计实验：
A、D
A、B
A、C
D
控制变量法
二、决定电阻大小的因素
电
阻
D
控制变量法
二、决定电阻大小的因素
电
阻
进行实验：
将A、D分别接入电路，发现IA≠IB，说明电阻与
有关。
材料
D
控制变量法
二、决定电阻大小的因素
电
阻
进行实验：
将A、B分别接入电路，发现IA>IB，对于同种材料、横截面积相同的导体，长度越
，电阻越大。
长
D
控制变量法
二、决定电阻大小的因素
电
阻
进行实验：
将A、C分别接入电路，发现IA<
IC，对于同种材料、长度相同的导体，横截面积越
，电阻越大
小
蛋蛋提出电阻大小可能与温度也有关？
那又该怎么实验呢？
根据控制变量法：
我们应该选取
、
、
都相同，
但温度不同的电阻丝！
长度
横截面积
材料
二、决定电阻大小的因素
电
阻
将废旧的白炽灯中的钨丝小心取出，接入电路，闭合开关，用酒精灯给钨丝加热，如下图所示。
观察到电流表示数变小，可见导体的电阻与
有关。
温度
设计实验：
二、决定电阻大小的因素
电
阻
得出结论：
对于同种材料、横截面积相同的导体，长度越长，电阻越大
对于同种材料、长度相同的导体，横截面积越小，电阻越大
说明：
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
二、决定电阻大小的因素
电
阻
与材料的关系（如右图）
与温度的关系：一般金属随温度的升高，电阻增大。
银
铜
铝
铁
炭笔
盐水
湿木
硅
干纸
玻璃
橡胶
陶瓷
导电能力
绝缘能力
说明：
二、决定电阻大小的因素
电
阻
得出结论：
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
[图片]
例1、下列说法中正确的是（　　）
A．导体不通电流时，导体对电流没有阻碍作用，所以此时导体没有电阻
B．铁导线的电阻比铜导线的电阻大
C．导体的电阻越大，表明导体的导电能力越强
D．长度相同的两根铜线，在相同的情况下，越细的电阻越大
二、决定电阻大小的因素
电
阻
[图片]
例2、下列关于导体的各项中，跟导体电阻大小无关的是（　　）
A．长度
B．电流
C．横截面积
D．材料
二、决定电阻大小的因素
电
阻
[图片]
例3、小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯a和b，如图所示连入电路，下列说法中不正确的是（　　）
A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小
B．该实验可以探究铅笔芯的电阻大小与材料是否有关
C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关
D．该实验可以探究铅笔芯的电阻大小与长度是否有关
二、决定电阻大小的因素
电
阻
1、半导体
导体的导电性能好，绝缘体导电性能比较差。有一些材料，例如锗、硅，导电性能介于导体和绝缘体之间，常常称做半导体。
常见物质：锗、硅
影响因素：温度、光照、掺加杂质…
三、半导体和超导现象
电
阻
电阻
三、半导体和超导现象
应用：
光敏元件
热敏元件
压敏元件
1、半导体
电阻
三、半导体和超导现象
某种物质在很低温度时，如铝在－271.760C以下，电阻就变成了0，这就是超导现象。
应用
1、超导输电
2、发电机、电动机的线圈可用超导材料制作：功率大、效率高
3、可制造磁悬浮列车
2、超导现象
电阻
三、半导体和超导现象
某种物质在很低温度时，如铝在－271.760C以下，电阻就变成了0，这就是超导现象。
2、超导现象
好处：
减少热量的散失，降低输送成本
弊端：
获取低温困难，成本高
一、电阻
1、定义：表示导体对电流阻碍作用的大小
2、符号：R
在电路图中的符号为：
3、单位：欧姆（Ω）
二、决定电阻大小的因素
导体的电阻是导体本身的一种性质，它的大小取决于导体的长度、横截面积、材料和温度等因素…
三、半导体和超导现象
1、半导体：导电性能介于导体和绝缘体之间的物质
2、超导现象：某种物质在很低温度时，电阻就变成0的现象
电阻
小
结
随堂练习：
1、
下列因素中，对导体电阻大小有决定作用的是（　　）
A．导体是否接入电路
B．导体两端的电压
C．通过导体的电流
D．导体的长度
2、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折
B．长度拉伸为原来的2倍
C．剪掉一半
D．外表涂上绝缘材料
3、将电阻为1欧姆的均匀铜棒拉成半径为原来的三分之一的铜线，则这时铜线的电阻为（　　）
A．3Ω
B．81Ω
C．9Ω
D．18Ω
随堂练习：
4、为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。在对比研究时，下列选择正确的是（　　）
A．第一次接入AB，第二次接入DE
B．第一次接入DE，第二次接入AC
C．第一次接入AB，第二次接入DF
D．第一次接入DE，第二次接入DF
