变阻器

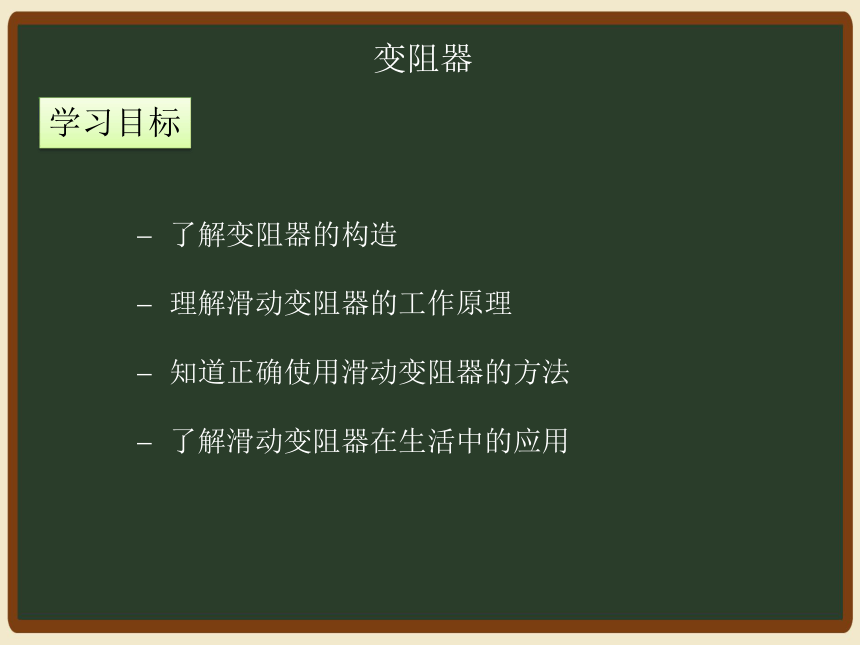

学习目标
了解变阻器的构造
理解滑动变阻器的工作原理
知道正确使用滑动变阻器的方法
了解滑动变阻器在生活中的应用
变阻器
知识回顾

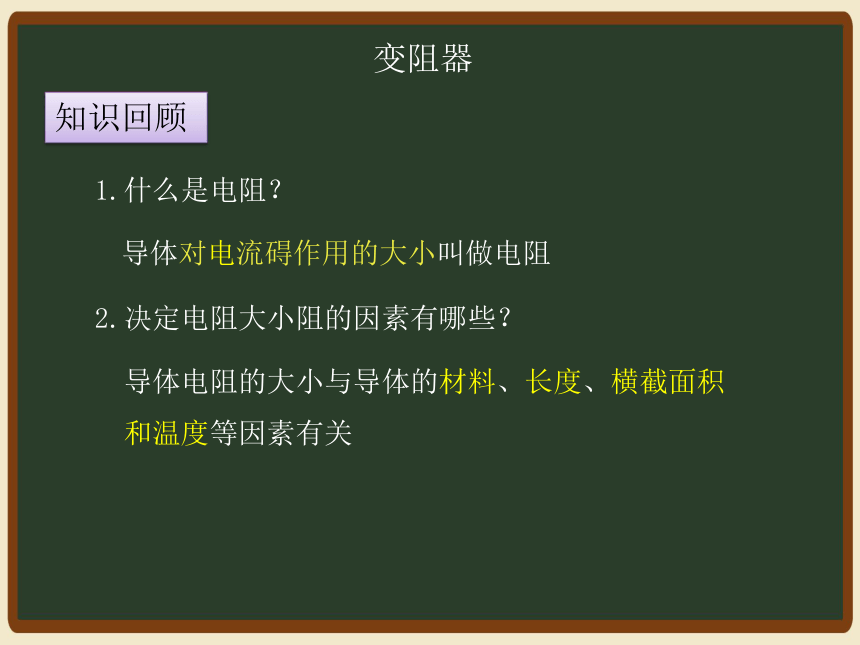

1.什么是电阻？
导体对电流碍作用的大小叫做电阻
2.决定电阻大小阻的因素有哪些？
导体电阻的大小与导体的材料、长度、横截面积和温度等因素有关
变阻器

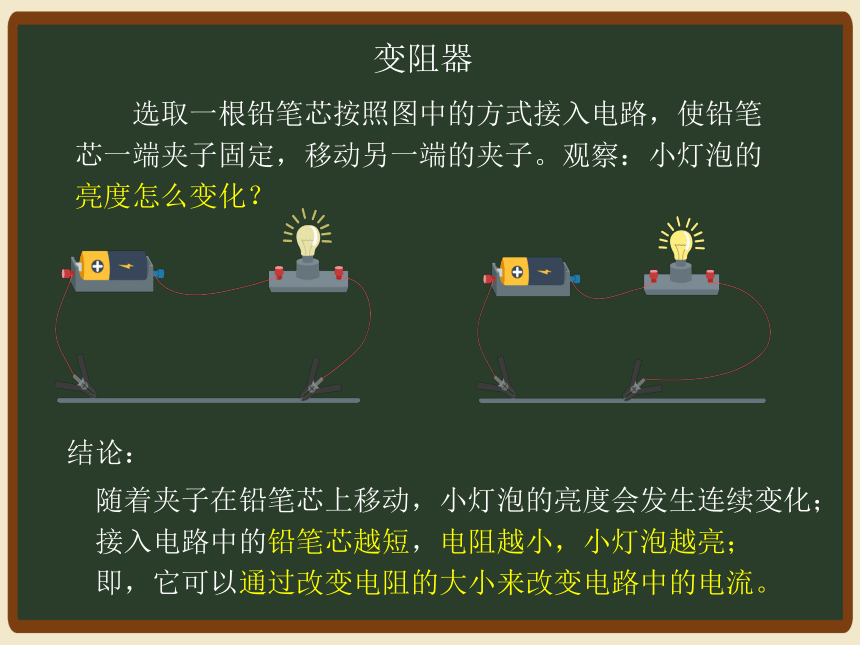

选取一根铅笔芯按照图中的方式接入电路，使铅笔芯一端夹子固定，移动另一端的夹子。观察：小灯泡的亮度怎么变化？
结论：
随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化；
接入电路中的铅笔芯越短，电阻越小，小灯泡越亮；
即，它可以通过改变电阻的大小来改变电路中的电流。
变阻器
一、变阻器
1、定义：能改变接入电路中电阻大小的元件
电位器
电阻箱

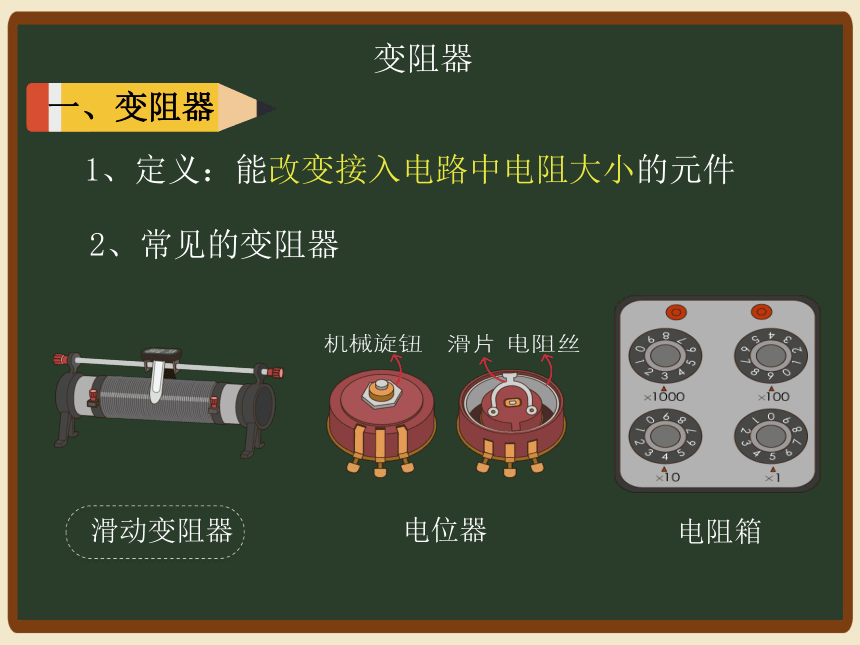

2、常见的变阻器
变阻器
滑动变阻器
变阻器
二、滑动变阻器
金属滑片P
A
B
C
D
金属杆
线圈
绝缘瓷管

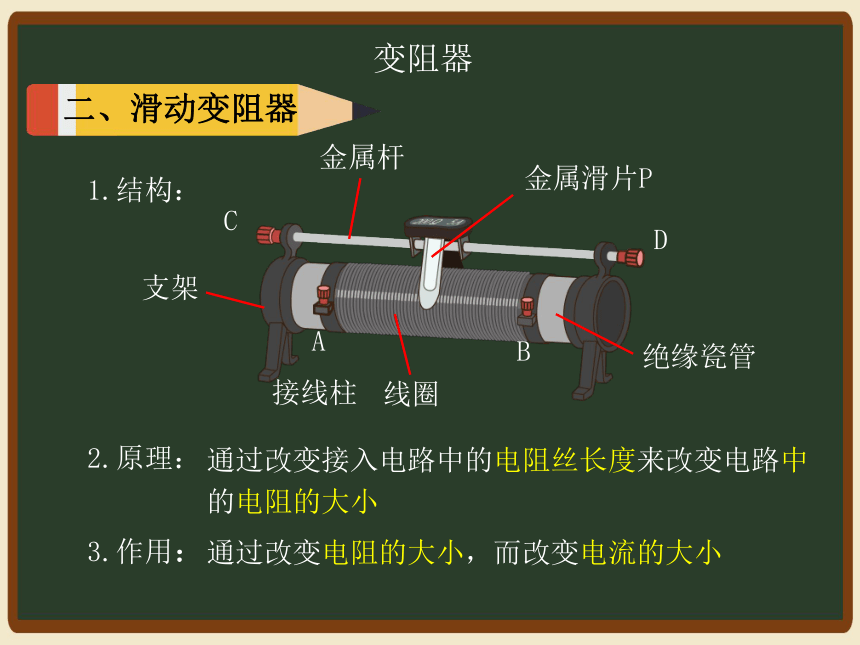

1.结构：
2.原理：
通过改变接入电路中的电阻丝长度来改变电路中的电阻的大小
3.作用：
通过改变电阻的大小，而改变电流的大小
接线柱
支架
变阻器
二、滑动变阻器
4.滑动变阻器的使用
电路符号
结构示意图
滑片P
A
B
C
D

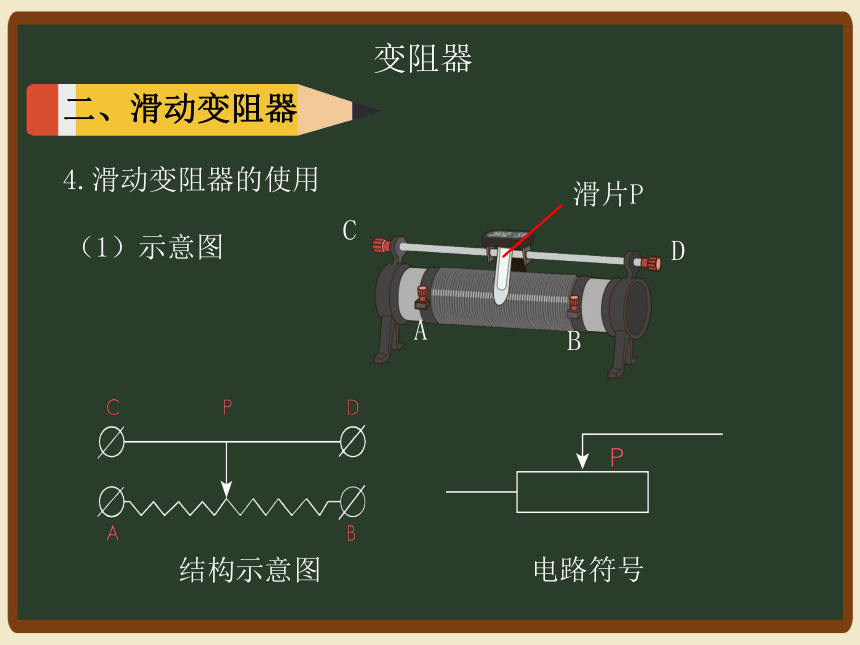

（1）示意图

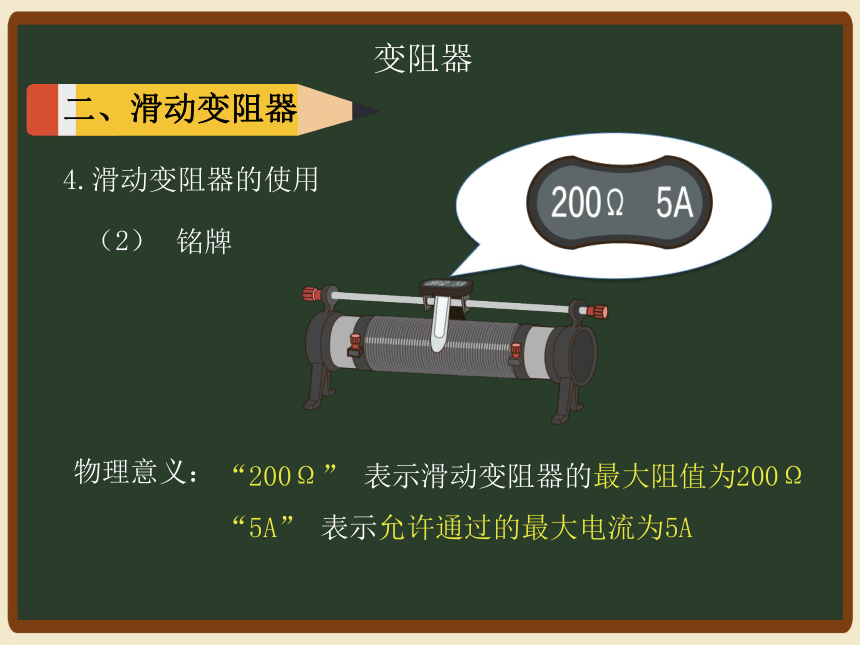

铭牌
“200Ω”
表示滑动变阻器的最大阻值为200Ω
“5A”
表示允许通过的最大电流为5A
（2）
物理意义：
变阻器
二、滑动变阻器
4.滑动变阻器的使用

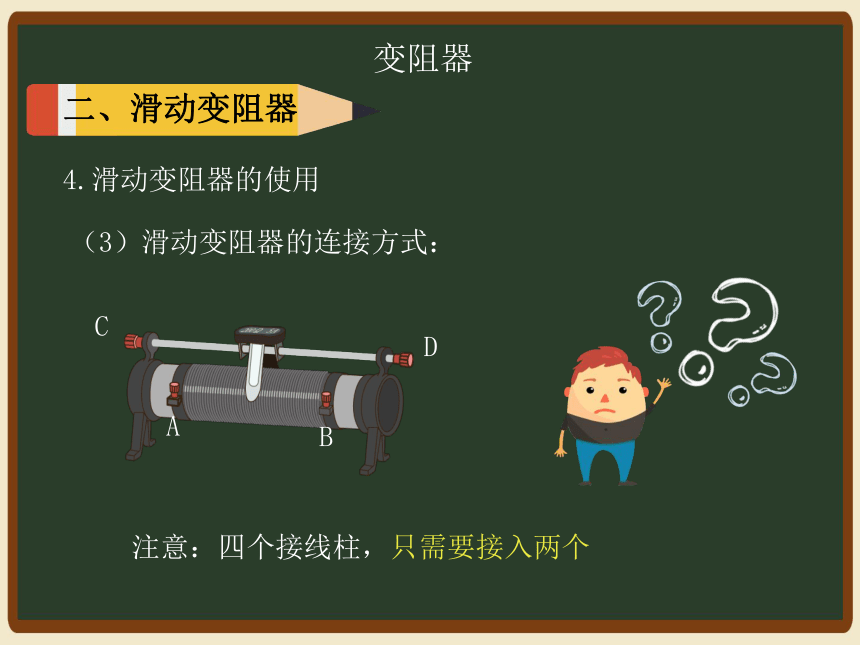

（3）滑动变阻器的连接方式：
注意：四个接线柱，只需要接入两个
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
相当于接入一个
，调节滑片P，不会改变电阻的大小。
定值电阻
选A、B接入电路：
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
相当于接入
，调节滑片P，也不会改变电阻的大小。
一根导线
选C、D接入电路：
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D

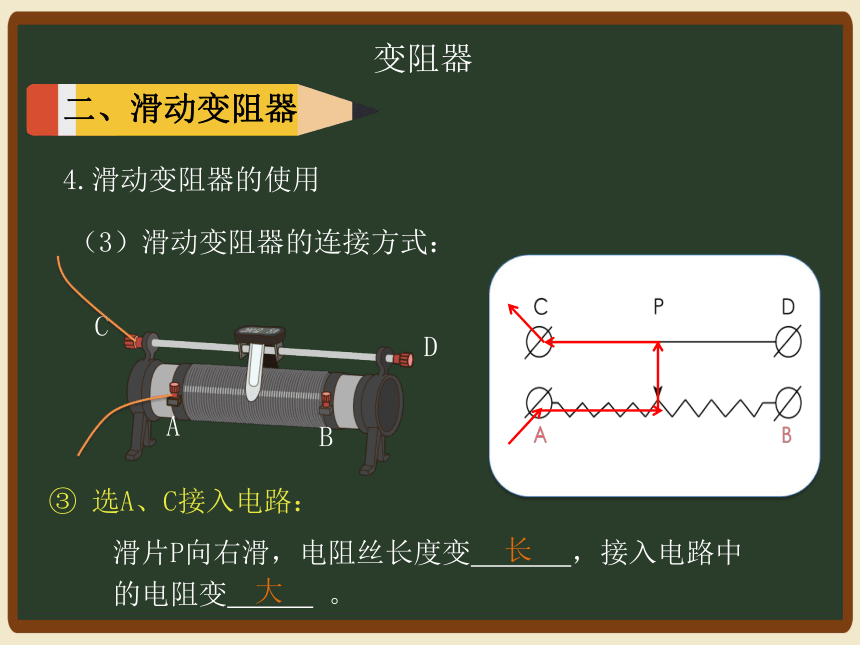

选A、C接入电路：
滑片P向右滑，电阻丝长度变
，接入电路中的电阻变
。
长
大
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
选A、D接入电路：
滑片P向右移，电阻丝长度变
，接入电路中的电阻变
。
长
大
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
选B、C接入电路：
滑片P向右移，电阻丝长度变
，接入电路中的电阻变
。
短
小
（3）滑动变阻器的连接方式：
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
选B、D接入电路：
滑片P向右移，电阻丝长度变
，接入电路中的电阻变
。
短
小
能够改变电路中的电阻的大小
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
AC
AD
BC
BD
改变电阻的作用，应采用“
”的接法
一上一下
变阻器
二、滑动变阻器
4.滑动变阻器的使用
A
B
C
D
AC
AD
BC
BD
滑动变阻器有效电阻，由
接线柱的位置决定，和______无关系
下端
上端
例1、如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）
A
变阻器
二、滑动变阻器
A
B
C
D
B
C
D
1.使用时，根据需要选择滑动变阻器，电路中的电流不超过滑动变阻器允许通过的最大电流值
三、练习使用滑动变阻器
变阻器
2.滑动变阻器要与被控制的电路串联
3.将滑动变阻器接入电路时，应该选择“一上一下”的接法
滑片P向右滑，
电阻变
，电流变
。
4.为了保护电路，在闭合电路前滑片应该置于最大阻值处
将滑片置于所选下面接线柱的另一端
例2、如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到　
　端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表
的示数如乙图所示，通过灯L的电流为　
　A。
三、练习使用滑动变阻器
变阻器
四、变阻器的应用
电位器结构图
滑动变阻器一般只在实验中应用，有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
1、原理：机械式旋钮调节电阻值的大小
一、电位器
电位器原理图
变阻器
四、变阻器的应用
滑动变阻器一般只在实验中应用，有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。
一、电位器
变阻器
2、实际应用
可调亮度的电灯
可调温度的电热毯
暖风机
变阻器
四、变阻器的应用
二、电阻箱
电阻箱
读数：
能够表示接入电阻大小的变阻器
滑动变阻器与电阻箱有什么不同？
各旋钮“△”所对数乘以倍率之和．
3×1000Ω
+
9×100Ω
+
4×10Ω
+
5×1Ω
=
3945Ω
变阻器
四、变阻器的应用
滑动变阻器
电阻箱
不同点1
逐渐改变电阻
跳跃式改变电阻
不同点2
不能读出电阻值
能读出电阻值
三、滑动变阻器和电阻箱的不同点
变阻器
四、变阻器的应用
例3、（多选）在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（
　）
A．只把A和C接入电路，无法改变通过电位器的电流
B．只把A和B接入电路，无法改变通过电位器的电流
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
一、变阻器：能改变接入电路中电阻大小的元件
二、滑动变阻器
1、原理：通过改变接入的有效长度来改变电阻的大小
2、作用：通过改变电阻的大小，而改变电流的大小
3、结构：
4、连接方式：采用“一上一下”接法
三、练习使用滑动变阻器
1、滑动变阻器要串联在电路中
2、使用前应将滑片放在最大阻值处（保护电路）
变阻器
小
结
1、滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（　　）
A．温度
B．横截面积
C．长度
D．材料
2、如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（　　）
A
B
C
D
随堂练习：
3、在如图所示的电路中，用滑动变阻器凋节灯的亮度，若要求滑片P向左端滑动时逐渐变暗，则下列接法正确的是（　　）
A．M接A，N接D
B．M接A，N接B
C．M接C，N接D
D．M接C，N接B
随堂练习：
4、将两滑动变阻器如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是（　　）
A．P1在最右端，P2
在最左端
B．P1在最左端，P2
在最左端
C．P1在最左端，P2
在最右端
D．P1在最右端，P2
在最右端
随堂练习：
5、如图为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最　
（填“左”或“右”）端。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_______
　。
随堂练习：
（2）滑片向A端滑动时，小灯泡　
　（填“变亮”“变暗”或“不变”）
