实际电路中有些用电器之间是串联的，有些用电器之间是并联的。流过各用电器的电流有怎样的关系呢？要研究电路中通过用电器的电流之间的关系，我们可以从最简单的两个用电器串联和并联的电路开始。
实验：探究串联电路中各处电流的关系

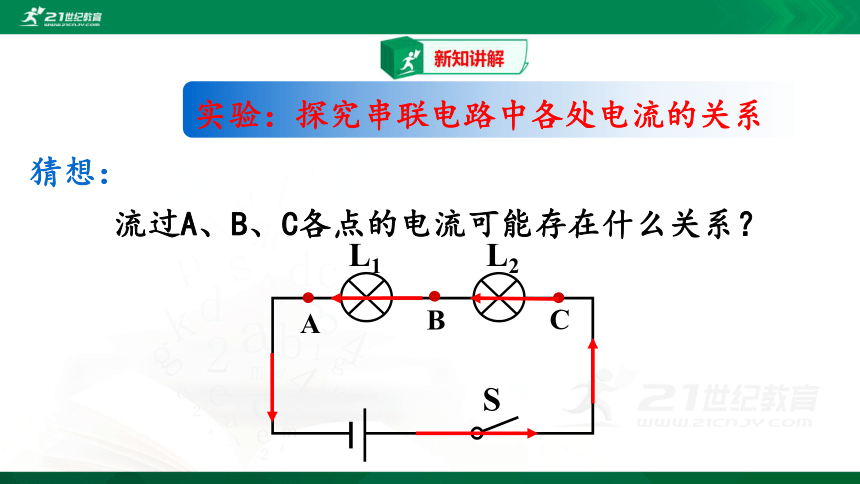

猜想：
流过A、B、C各点的电流可能存在什么关系？
S
L2
A
B
C
L1
1.设计实验电路。
2.根据电路图连接电路，并进行测量。
3.把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
4.换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。

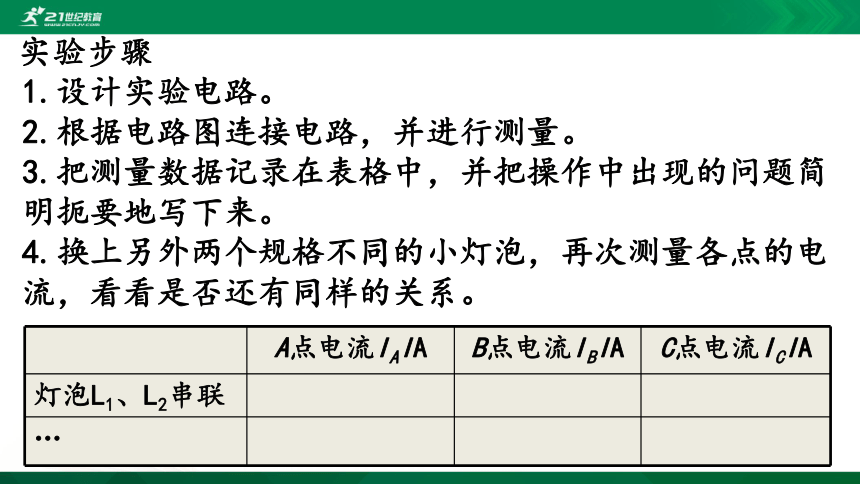

实验步骤
A点电流IAIA
B点电流IBIA
C点电流ICIA
灯泡L1、L2串联
…

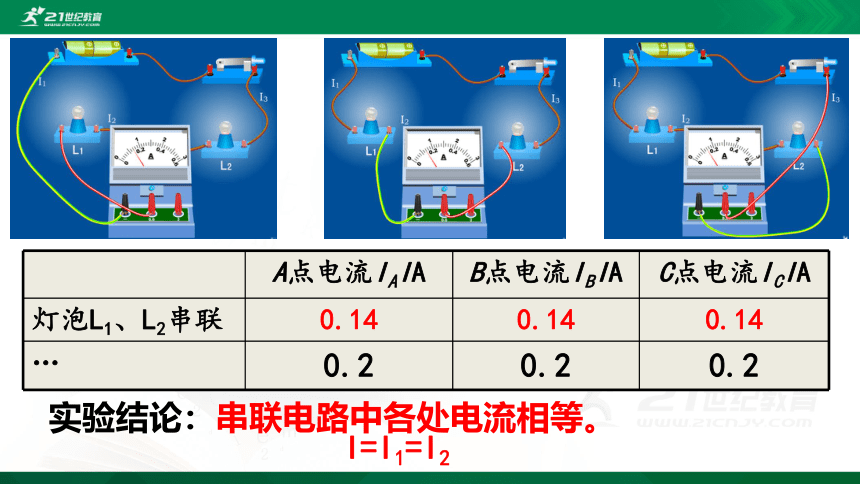

实验结论：串联电路中各处电流相等。
I=I1=I2
A点电流IAIA
B点电流IBIA
C点电流ICIA
灯泡L1、L2串联
0.14
0.14
0.14
…
0.2
0.2
0.2
实验：探究并联电路中干路电流与各支路电流的关系

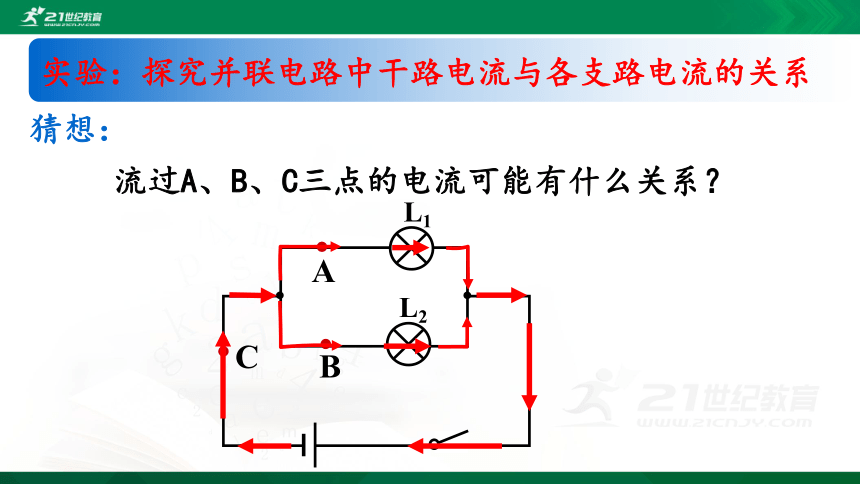

猜想：
流过A、B、C三点的电流可能有什么关系？
L1
L2
L1
A
B
C

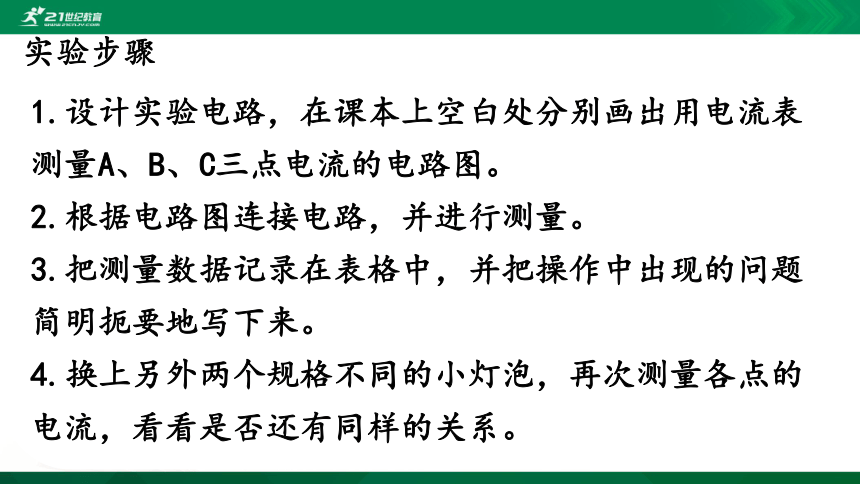

1.设计实验电路，在课本上空白处分别画出用电流表测量A、B、C三点电流的电路图。
2.根据电路图连接电路，并进行测量。
3.把测量数据记录在表格中，并把操作中出现的问题简明扼要地写下来。
4.换上另外两个规格不同的小灯泡，再次测量各点的电流，看看是否还有同样的关系。
实验步骤
A点电流IAIA
B点电流IBIA
C点电流ICIA
灯泡L1、L2并联
…

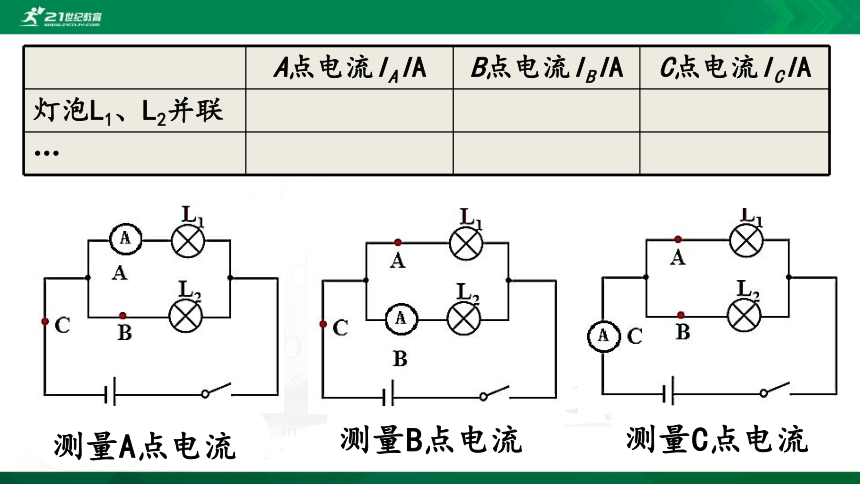

测量A点电流
测量B点电流
测量C点电流
A点电流IAIA
B点电流IBIA
C点电流ICIA
灯泡L1、L2并联
0.12
0.14
0.26
…
0.26
0.22
0.48
实验结论：并联电路中干路电流等于各支路电流之和。
I=I1+I2
完成动手动脑学物理1、2、3、4题。
0.3A
0.3A
0.3A
0.2A
1.将灯L1和L2串联接入电路中时，都发光，但L1较亮一些，则通过L1和L2的电流I1和I2的关系是（　）
A.I1＞I2
B.I1＜I2
C.I1＝I2
D.不能确定
2.如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　）
A.2.6A
0.52A
B.0.52A
2.08A
C.2.08A
0.52A
D.0.52A
2.6A
C
C
3.灯泡L1和L2连接在同一电路中，根据以下哪个特点可以确认两灯是并联的（　）
A.两灯亮度不同
B.都亮时将L1从灯座中摘除，L2也不亮C.通过两灯的电流相等
D.通过两灯的电流不相等
4.（2019，兰州13）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（　）
A.电流表测量干路电流
B.L1与L2的亮度一定相同
C.通过L1和L2的电流一定相等
D.只断开S2，L1发光
D
D
5.如图所示，开关S闭合后，发现A1、A2两只电流表的指针恰好偏转到同一位置，若通过L1的电流为0.8A，则电流表A1示数是　　
A，电流表A2示数是　
　A。
6.如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED正常工作的电流为15mA，则这种LED手电筒正常工作时的总电流为　
　mA。
1
0.2
75
自己总结这节课你有哪些收获？
1、串联电路中各处电流相等。
I=I1=I2
2、并联电路中干路电流等于各支路电流之和。
I=I1
+
I2
第5节
串、并联电路中的电流规律
1、串联电路中各处电流相等。
I=I1=I2
2、并联电路中干路电流等于各支路电流之和。
I=I1
+
I2
完成练习册上第5节
串、并联电路中电流的规律练习题。
谢谢
