2、在同一电路中，小灯泡亮度由亮变暗说明电路中电流由（ ）变（ ）。
温馨提示：根据灯泡亮度判断电流大小，这种研究问题的方法就是转换法

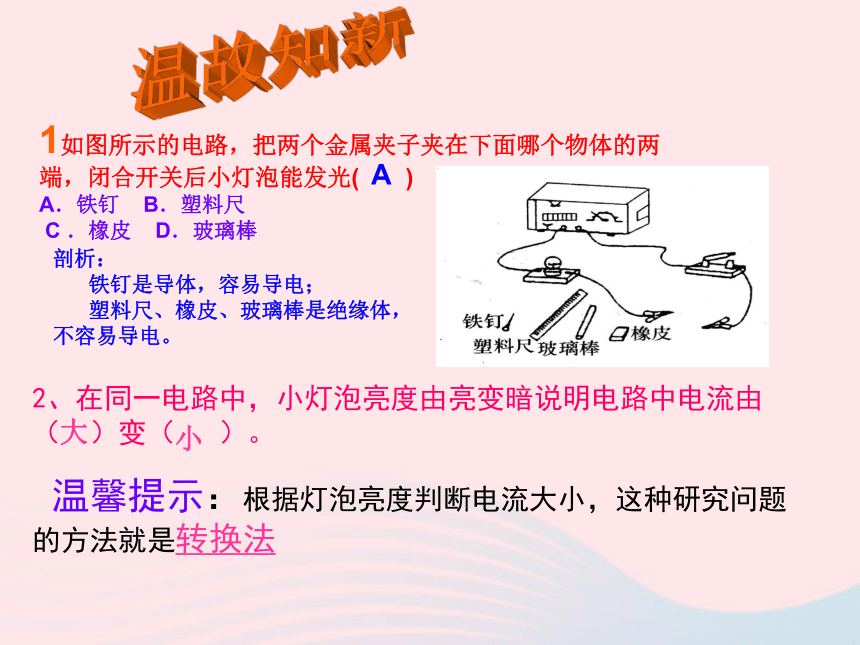

1如图所示的电路，把两个金属夹子夹在下面哪个物体的两端，闭合开关后小灯泡能发光( )
A．铁钉 B．塑料尺
C ．橡皮 D．玻璃棒
剖析：
铁钉是导体，容易导电；
塑料尺、橡皮、玻璃棒是绝缘体，
不容易导电。
大
小
A
导线多是用铜制作的，特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体，既多又便宜，想想看，为什么不用铁来制作导线呢？
情景引入
演示1：把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。
　　接不同的导体，小灯泡的亮度发生了变化。
导体对电流的阻碍作用
演示2：在上述实验中，接入电流表，观察电流表的示数变化，并继续观察小灯泡的亮度。
A
B
A
　　把铜丝接入电路时，电流表的示数较大，小灯泡较明亮；
　　把镍铬合金丝接入电路时，电流表的示数较小，小灯泡较暗。 　　
导体对电流的阻碍作用

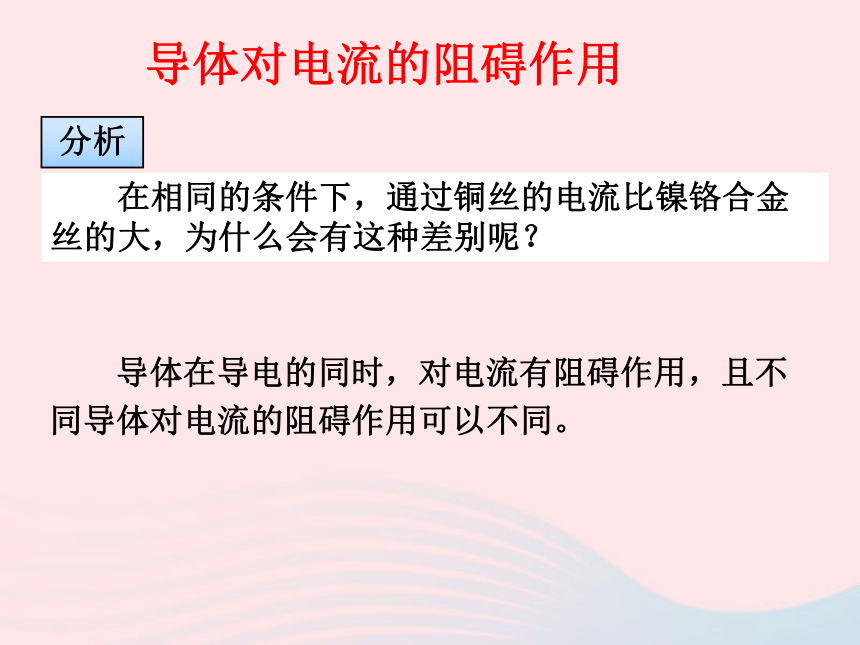

　　导体在导电的同时，对电流有阻碍作用，且不同导体对电流的阻碍作用可以不同。
　　在相同的条件下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？
分析
导体对电流的阻碍作用
导体的电阻越大，表示导体对电流的阻碍作用越大。
　　欧姆 (1789～1854)是德国物理学家，提出了经典电磁理论中著名的欧姆定律。为纪念其重要贡献，人们将其名字作为电阻单位。
一、电阻（R）
1、概念
　　导体对电流阻碍作用大小。导体的电阻
用字母 R 表示。
2.国际制单位：欧姆，简称欧，符号为Ω。
常用单位：千欧（KΩ）　兆欧（MΩ）
1KΩ＝1000Ω　　1MΩ＝1000KΩ 1MΩ=106 Ω
3．电阻器
　　在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。
电路图中用符号 表示。
4.说明：导体电阻是导体本身的一种性质，它的大小与是否接入电路、与导体两端电压、是否有电流通过无关。
介绍常见的电阻值
观察表格资料，你有什么发现？
实验室用的导线电阻可忽略。
用铁来制作同样规格的导线，电阻比铜做的要大许多，所以一般不用铁导线。
导体的电阻可能与……有关。
演示1：把长短、粗细相同的铜丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度不同，说明电阻与导体的材料有关。
在材料一定时，电阻还与什么因素有关呢？
在材料一定的情况下，电阻的大小还和哪些因素有关？
提出问题
二、影响电阻大小的因素
实验中如何将导体的电阻大小“显示”出来？
实验：探究影响导体电阻大小的因素
1.实验器材
一个电池组 、一只电流表 、 一个开关、 导线若干、镍铬合金丝几根
2、探究方法：
控制变量法
转换法
探究电阻与导体长度的关系
进行实验1
二、影响电阻大小的因素
材料
长度
横截面积
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
L
S
大
小
镍铬合金
2L
S
小
大
导体的电阻与长度有关。
材料、横截面积相同，导体越长，电阻越大。
得出结论1
3、结论
．探究电阻与导体横截面积的关系
进行实验2
材料
长度
横截面积
电流
（A）
对电流的阻碍作用
电阻
镍铬合金
2L
S
小
大
镍铬合金
2L
2S
大
小
导体的电阻与横截面积有关。
材料、长度相同，导体的横截面积越大，电阻越小。
得出结论2
温度也影响电阻
4.电阻与温度的关系：
电阻还跟温度有关。对大多数导体来说，温度越高，电阻导体越大。但也有少数导体，电阻随温度的升高而减小。
把铁丝线圈(或日光灯管的灯丝)按图接入电路,用酒精灯缓慢地对铁丝加热,观察加热前后,电流表的示数有什么变化.
进行实验3
导体的电阻是导体本身的一种性质，它的大小决定于导体的＿＿、 ＿＿ 和_______ 。
材料
长度
横截面积
导体的电阻还与导体的温度有关系。
5.影响电阻大小的因素
1、导线、开关、电流表（电阻很小），可以看做没有电阻，即：R=0Ω
2、电压表（电阻很大），可以看做断路（开路），即：R=∞Ω
请注意：在我们初中阶段
　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序。


三、不同物质的导电性能
（1）从上至下，材料的导电性能依次减弱；绝缘能力逐渐增强；
（2）导体和绝缘体之间没有绝对额界限。
注:当把玻璃珠接入电路对其加热,发现灯泡由不亮到变亮
1.半导体
有一些元素，例如硅、锗，导电性能介于导体和绝缘体之间，比导体差，比绝缘体强，常常称为半导体。
应用：利用半导体材料可以制作二极管、三极管。利用这些可制成芯片。
四、半导体和超导体
某些物质在很低的温度时，如铝在1.39K（-271.76℃）以下，电阻就变成了零。这就是超导现象。
用具有这种特性的材料可以做成超导材料
应用：利用超导材料输电等。
2.超导现象
课堂小结
1．物理学中，用电阻来表示导体对电流阻碍作用的大小。
2．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积及温度。
课堂反馈
1．“铜导线比铁导线的电阻小。”这种说法对吗？应该怎么说？
2．一根铝导线电阻是R，要使连入电路中的导线电阻变大，可采取（ ）
A．将这根铝导线拉长后接入电路中
B．将这根铝导线对折后接入电路中
C．降低导线两端电压或减小通过导线的电流
D．用长度、横截面积相同的铜导线代替这根铝导线接入电路中
A
3．下列关于导体的电阻的说法中正确的是（ ）
A．导体中有电流时，导体才有电阻
B．导体的电阻大小取决于导体中电流的大小
C．导体的电阻是导体本身的一种性质，与通过它的电流大小无关
D．导体的电阻大小取决于导体两端电压的大小
C
4．简要回答下列问题：
（1）高压线的绝缘子（如图）为什么用陶瓷材料而不用玻璃？
（2）铁比铜便宜，为什么家庭电路中用铜导线而不用铁导线？
