人教版高一物理必修一第三章3.2《弹力（探究弹力和弹簧伸长的关系）》教案

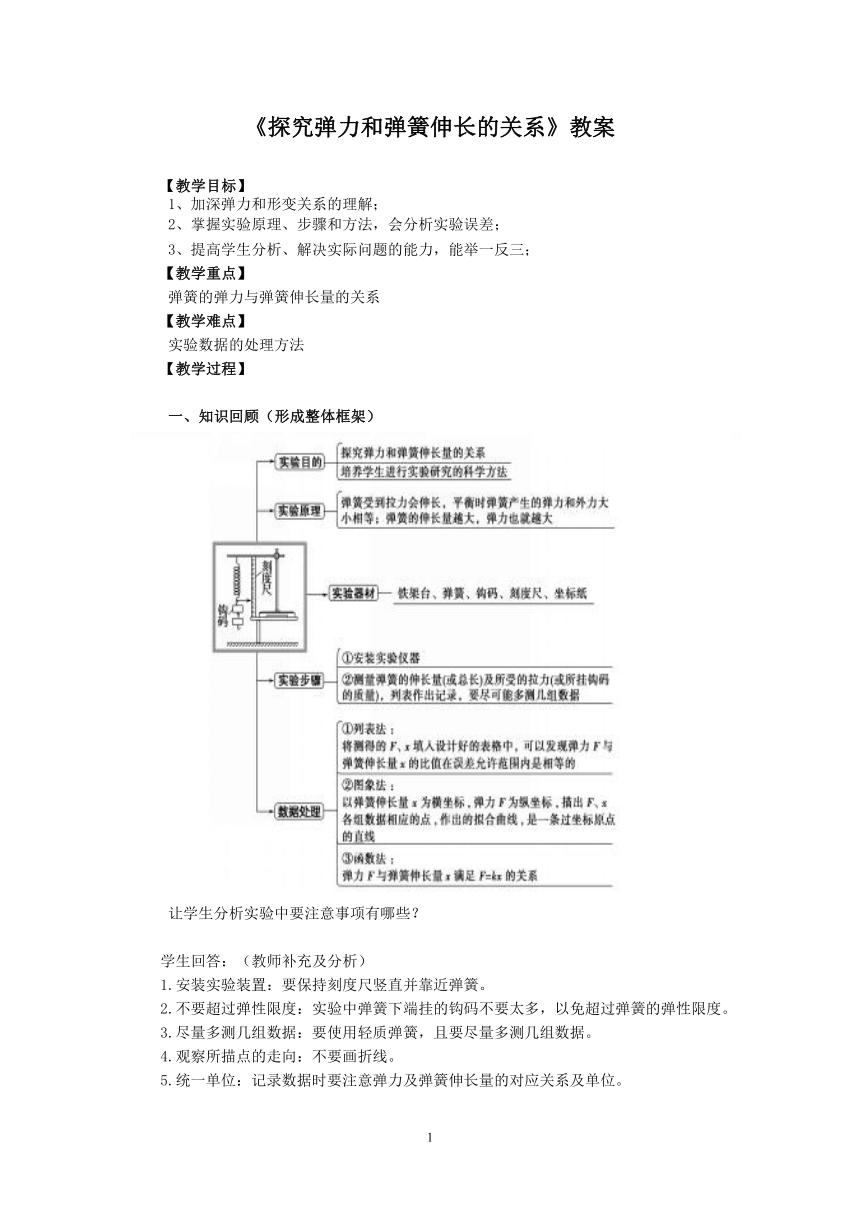

《探究弹力和弹簧伸长的关系》教案
【教学目标】
1、加深弹力和形变关系的理解；
2、掌握实验原理、步骤和方法，会分析实验误差；
3、提高学生分析、解决实际问题的能力，能举一反三；
【教学重点】
弹簧的弹力与弹簧伸长量的关系
【教学难点】
实验数据的处理方法
【教学过程】
?
　
一、知识回顾（形成整体框架）
让学生分析实验中要注意事项有哪些？
学生回答：（教师补充及分析）
1.安装实验装置：要保持刻度尺竖直并靠近弹簧。
2.不要超过弹性限度：实验中弹簧下端挂的钩码不要太多，以免超过弹簧的弹性限度。
3.尽量多测几组数据：要使用轻质弹簧，且要尽量多测几组数据。
4.观察所描点的走向：不要画折线。
5.统一单位：记录数据时要注意弹力及弹簧伸长量的对应关系及单位。
二、热点突破
热点一　实验原理与实验操作
【例1】　如图1甲所示，用铁架台、弹簧和多个已知质量且质量相等的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系。（多媒体展示）
(1)为完成实验，还需要的实验器材有：______________
(2)实验中需要测量的物理量有：________________。
(3)图乙是弹簧弹力F与弹簧伸长量x的F－x图线，由此可求出弹簧的劲度系数为________N/m。图线不过原点的原因是由于__________________________。
(4)为完成该实验，设计的实验步骤如下：
A.以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连接起来；
B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；
C.将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；
D.依次在弹簧下端挂上1个、2个、3个、4个…钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；
E.以弹簧伸长量为自变量，写出弹力与弹簧伸长量的关系式。首先尝试写成一次函数，如果不行，则考虑二次函数；
F.解释函数表达式中常数的物理意义；
G.整理仪器。
请将以上步骤按操作的先后顺序排列出来：________。
教师活动：带领学生分析题目。（1）根据实验原理分析完成实验还需刻度尺，坐标纸。(2)根据实验原理，实验中需要测量的物理量有弹簧的原长、弹簧挂不同个数的钩码时所对应的伸长量(或对应的弹簧长度)；(3)取图象中(0.5，0)和(3.5，6)两个点，代入F＝kx可得k＝200
N/m，由于弹簧自重的原因，使得弹簧不加外力时就有形变量。(4)根据完成实验的合理性可知先后顺序为CBDAEFG。
【变式训练】
1.(1)在“探究弹力和弹簧伸长量的关系”的实验中，以下说法正确的是(　　)
A.弹簧被拉伸时，不能超出它的弹性限度
　B.用悬挂钩码的方法给弹簧施加拉力，应保证弹簧位于竖直位置且处于平衡状态
　C.用直尺测得弹簧的长度即为弹簧的伸长量
　D.用几个不同的弹簧，分别测出几组拉力与伸长量，得出拉力与伸长量之比相等
(2)某同学做“探究弹力和弹簧伸长量的关系”的实验，他先把弹簧平放在桌面上使其自然
伸长，用直尺测出弹簧的原长L0，再把弹簧竖直悬挂起来，挂上钩码后测出弹簧伸长后的长度L，把L－L0作为弹簧的伸长量x，这样操作，由于弹簧自身重力的影响，最后画出的图线可能是下列选项中的(　　)
学生活动：根据所学知识来分析该题目
教师活动：总结归纳
热点二　数据处理及误差分析
【例2】　(2014·新课标全国卷Ⅱ，23)某实验小组探究弹簧的劲度系数k与其长度(圈数)的关系。实验装置如图2所示：一均匀长弹簧竖直悬挂，7个指针P0、P1、P2、P3、P4、P5、P6分别固定在弹簧上距悬点0、10、20、30、40、50、60圈处；通过旁边竖直放置的刻度尺，可以读出指针的位置，P0指向0刻度。设弹簧下端未挂重物时，各指针的位置记为x0;
挂有质量为0.100
kg的砝码时，各指针的位置记为x。测量结果及部分计算结果如下表所示(n为弹簧的圈数，取重力加速度为9.80
m/s2)。已知实验所用弹簧总圈数为60，整个弹簧的自由长度为11.88
cm。
　　
(1)将表中数据补充完整：①________，②________。
(2)以n为横坐标，为纵坐标，在图3给出的坐标纸上画出－n图象。
(3)图3中画出的直线可近似认为通过原点。若从实验中所用的弹簧截取圈数为n的一段弹簧，该弹簧的劲度系数k与其圈数n的关系的表达式为k＝________N/m；该弹簧的劲度系数k与其自由长度l0(单位为m)的关系的表达式为k＝________N/m。
教师活动：（该题目的字数将近500字，又有图，又有表。根据学生的实际情况分析，大多数学生看到这种题，心情会很烦躁，很多学生会放弃该题。）教师要带领学生认真的分解
把题目分解好，物理的模型就很清楚了，做题思路就很清晰了。
解析　(1)由胡克定律有k＝＝
N/m＝81.7
N/m，故有＝0.012
2
m/N。(2)作图过程略，图见答案。
(3)因－n图线是一条过原点的直线，由图可得图线的斜率约为5.71×10－4
m/N，故有＝5.71×10－4×n，即k＝
N/m，由表中n与x0数据可知弹簧的圈数n与原长l0的关系为n＝500l0，故k＝
N/m＝
N/m。
【变式训练】
2.[2015·福建理综，19(1)]某同学做“探究弹力和弹簧伸长量的关系”的实验。
①图4甲是不挂钩码时弹簧下端指针所指的标尺刻度，其示数为7.73
cm；图乙是在弹簧下端悬挂钩码后指针所指的标尺刻度，此时弹簧的伸长量Δl为________cm；
?②本实验通过在弹簧下端悬挂钩码的方法来改变弹簧的弹力，关于此操作，下列选项中规范的做法是________；(填选项前的字母)
A.逐一增挂钩码，记下每增加一只钩码后指针所指的标尺刻度和对应的钩码总重
B.随意增减钩码，记下增减钩码后指针所指的标尺刻度和对应的钩码总重
③图丙是该同学描绘的弹簧的伸长量Δl与弹力F的关系图线，图线的AB段明显偏离直线OA，造成这种现象的主要原因是______________________________。
学生活动：根据所学知识来分析该题目
教师活动：总结归纳：1.注意估读
2.实验中不能挂过多的钩码，使弹簧超过弹性限度
热点三　实验的改进与创新
1.将弹簧水平放置或穿过一根水平光滑的直杆，在水平方向做实验。消除了弹簧自重的影响。
　　
2.弹簧的弹力直接由力传感器测得
【例3】　用如图5甲所示的实验装置研究弹簧的弹力与形变量之间的关系。轻弹簧上端固定一个力传感器，然后固定在铁架台上，当用手向下拉伸弹簧时，弹簧的弹力可从传感器读出。用刻度尺可以测量弹簧原长和伸长后的长度，从而确定伸长量。测量数据如表格所示：
。
(1)以x为横坐标，F为纵坐标，在图乙的坐标纸上描绘出能够正确反应弹力与伸长量关系的图线。
(2)由图线求得该弹簧的劲度系数为________(保留两位有效数字)。
教师活动：教师讲解实验的改进和创新，提醒学生考试中会在原本的实验上改进，但怎么改进，万变不离其宗，学生要做到举一反三。
解析　横轴表示伸长量x，纵轴表示弹力F，按照表格数据，描点画图，得到一条直线，图象斜率代表弹簧劲度系数。
答案　(1)如图　(2)75
N/m
【变式训练】
3.(2016·陕西延安质检)用如图6所示的装置测定弹簧的劲度系数，被测弹簧一端固定于A点，另一端B用细绳绕过定滑轮挂钩码，旁边竖直固定一最小刻度为mm的刻度尺，当挂两个钩码时，绳上一定点P对应刻度如图乙中ab虚线所示，再增加一个钩码后，P点对应刻度如图乙中cd虚线所示，已知每个钩码质量为50
g，重力加速度g＝9.8
m/s2，则被测弹簧的劲度系数为________
N/m。挂三个钩码时弹簧的形变量为________cm。
学生活动：根据所学知识来分析该题目
教师活动：总结归纳
通过三讲三练让学生加深对本节课知识点的理解，提高学生的分析问题，解决问题的能力，在做字数多的题目时，要调节好心态，认真分解题目分析，形成熟悉的物理模型。
三、课堂小结
请学生进行课堂小结
教师补充
四、随堂演练（作业）
1、2、3题
通过随堂演练的习题来检测学生对知识点的掌握情况。
