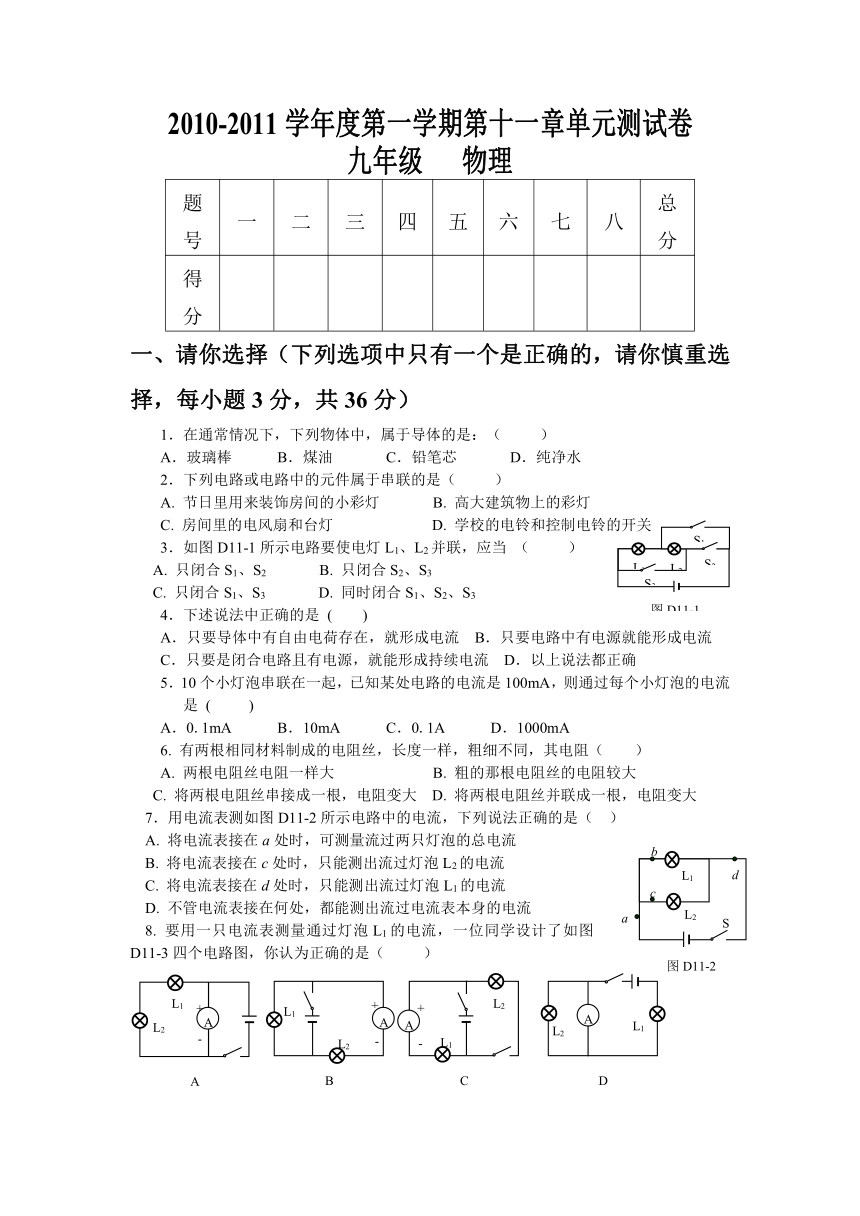

2010-2011学年度第一学期第十一章单元测试卷
九年级 物理
题号 一 二 三 四 五 六 七 八 总分
得分
一、请你选择（下列选项中只有一个是正确的，请你慎重选择，每小题3分，共36分）
1．在通常情况下，下列物体中，属于导体的是：（ ）
A．玻璃棒 B．煤油 C．铅笔芯 D．纯净水
2．下列电路或电路中的元件属于串联的是（ ）
A. 节日里用来装饰房间的小彩灯 B. 高大建筑物上的彩灯
C. 房间里的电风扇和台灯 D. 学校的电铃和控制电铃的开关
3．如图D11-1所示电路要使电灯L1、L2并联，应当 （ ）
A. 只闭合S1、S2 B. 只闭合S2、S3
C. 只闭合S1、S3 D. 同时闭合S1、S2、S3
4．下述说法中正确的是 ( )
A．只要导体中有自由电荷存在，就形成电流 B．只要电路中有电源就能形成电流
C．只要是闭合电路且有电源，就能形成持续电流 D．以上说法都正确
5．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是 ( )
A．0.1mA B．10mA C．0.1A D．1000mA
6. 有两根相同材料制成的电阻丝，长度一样，粗细不同，其电阻（ ）
A. 两根电阻丝电阻一样大 B. 粗的那根电阻丝的电阻较大
C. 将两根电阻丝串接成一根，电阻变大 D. 将两根电阻丝并联成一根，电阻变大
7．用电流表测如图D11-2所示电路中的电流，下列说法正确的是（ ）
A. 将电流表接在a处时，可测量流过两只灯泡的总电流
B. 将电流表接在c处时，只能测出流过灯泡L2的电流
C. 将电流表接在d处时，只能测出流过灯泡L1的电流
D. 不管电流表接在何处，都能测出流过电流表本身的电流
8. 要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图 D11-3四个电路图，你认为正确的是（ ）

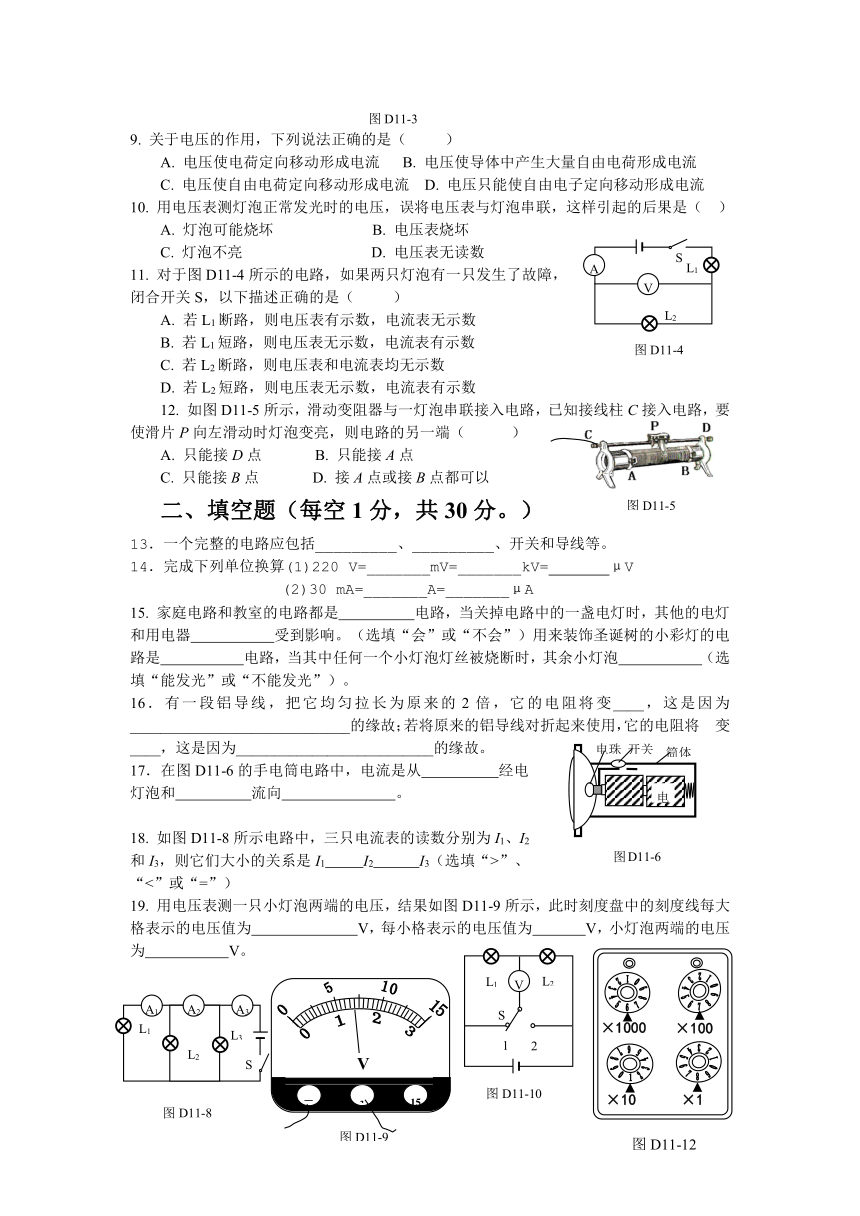

9. 关于电压的作用，下列说法正确的是（ ）
A. 电压使电荷定向移动形成电流 B. 电压使导体中产生大量自由电荷形成电流
C. 电压使自由电荷定向移动形成电流 D. 电压只能使自由电子定向移动形成电流
10. 用电压表测灯泡正常发光时的电压，误将电压表与灯泡串联，这样引起的后果是（ ）
A. 灯泡可能烧坏 B. 电压表烧坏
C. 灯泡不亮 D. 电压表无读数
11. 对于图D11-4所示的电路，如果两只灯泡有一只发生了故障，闭合开关S，以下描述正确的是（ ）
A. 若L1断路，则电压表有示数，电流表无示数
B. 若L1短路，则电压表无示数，电流表有示数
C. 若L2断路，则电压表和电流表均无示数
D. 若L2短路，则电压表无示数，电流表有示数
12. 如图D11-5所示，滑动变阻器与一灯泡串联接入电路，已知接线柱C接入电路，要使滑片P向左滑动时灯泡变亮，则电路的另一端（ ）
A. 只能接D点 B. 只能接A点
C. 只能接B点 D. 接A点或接B点都可以
二、填空题（每空1分，共30分。）
13．一个完整的电路应包括_________、_________、开关和导线等。
14．完成下列单位换算(1)220 V=_______mV=_______kV= μV
(2)30 mA=_______A=_______μA
15. 家庭电路和教室的电路都是 电路，当关掉电路中的一盏电灯时，其他的电灯和用电器 受到影响。（选填“会”或“不会”）用来装饰圣诞树的小彩灯的电路是 电路，当其中任何一个小灯泡灯丝被烧断时，其余小灯泡 （选填“能发光”或“不能发光”）。
16．有一段铝导线，把它均匀拉长为原来的2倍，它的电阻将变____，这是因为_____________________________的缘故；若将原来的铝导线对折起来使用，它的电阻将 变____，这是因为__________________________的缘故。
17．在图D11-6的手电筒电路中，电流是从 经电灯泡和 流向 。
18. 如图D11-8所示电路中，三只电流表的读数分别为I1、I2和I3，则它们大小的关系是I1 I2 I3（选填“>”、“<”或“=”）
19. 用电压表测一只小灯泡两端的电压，结果如图D11-9所示，此时刻度盘中的刻度线每大格表示的电压值为 V，每小格表示的电压值为 V，小灯泡两端的电压为 V。
20. 在图D11-10电路中，当开关掷向1的位置时，测得电压表的示数为3.0V，当开关掷向2的位置时，测得电压表的示数为1.5V，则电源两端的电压为 V．
21．图D11-12为旋盘式电阻箱接入电路中的情况，此时电阻箱接入电路的电阻值为 Ω；若发现电路中电流太小，要使电流达到所需电流，应先转动面板上标记的倍数为× 的那个旋盘，使连入电路中的电阻变 。
22.一节干电池的电压是 ，我国家庭电路的电压是 ，对人体的安全电压是 ；若一小电动机工作时需要电源的电压是6V，如果现在要用干电池作电源，需要 节 联起来．
三、实验题（6分）
23．在做“影响电阻大小的因素”实验时，为了便于研究而采用控制变量法。
(1)为了研究电阻与导体材料的关系，应选用的两根导线是______和______；(填代号)
(2)为了研究电阻与导体长度的关系，应选用导线C和导线______；
(3)为了研究电阻与导体的____的关系，应选用导线A和导线______。
24．根据电路图连接实物图。(要求滑片P向右移动时，滑动变阻器接入电路的电阻减小)
25．小宇在实验室用图11—13所示的电路做电学实验． 请你帮助他完成以下判断：
(1)当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 (填“变暗”“不变” 或“变亮”)．
(2)当滑动变阻器的A、D两个接线柱接人电路中，要使灯L变暗，滑片P应
向 端移动·
图11—13
四、简答题（4分）
26.如右图，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1两端的电压， L1、 L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
S2
S1
S3
L1
L2
图D11-1
图D11-2
S
a
b
c
d
L1
L2
A
C
+
-
L1
L2
A
B
-
+
L1
L2
A
A
+
-
L1
L2
A
D
L2
L1
图D11-3
A
V
L1
L2
图D11-4
S
图D11-5
图D11-6
电池
电珠
开关
筒体
×1000
×100
×10
×1
图D11-12
图D11-10
1
L1
L2
S
2
V
V
3
－
15
图D11-9
A1
A2
A3
图D11-8
L1
L2
L3
S
