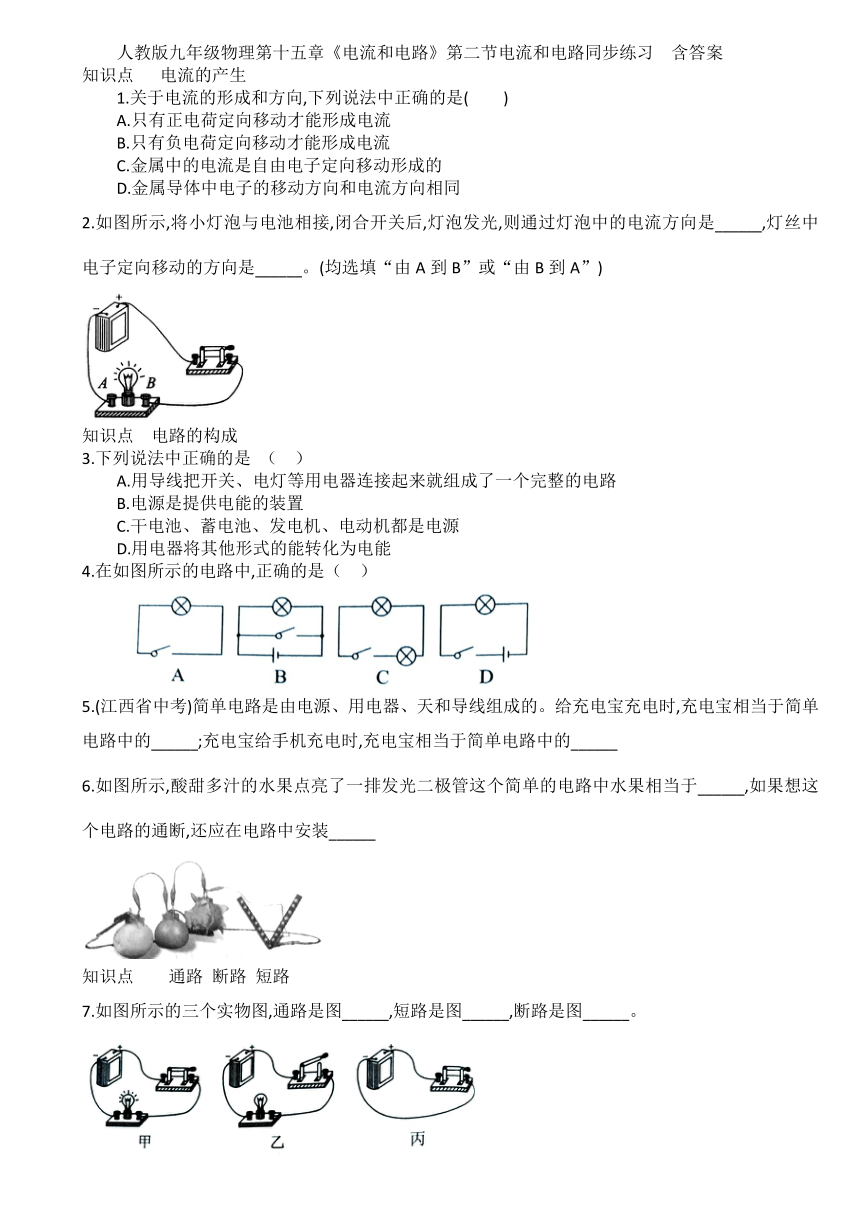

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习 含答案

人教版九年级物理第十五章《电流和电路》第二节电流和电路同步练习
含答案
知识点
电流的产生
1.关于电流的形成和方向,下列说法中正确的是(
)
A.只有正电荷定向移动才能形成电流
B.只有负电荷定向移动才能形成电流
C.金属中的电流是自由电子定向移动形成的
D.金属导体中电子的移动方向和电流方向相同
2.如图所示,将小灯泡与电池相接,闭合开关后,灯泡发光,则通过灯泡中的电流方向是______,灯丝中电子定向移动的方向是______。(均选填“由A到B”或“由B到A”)
知识点
电路的构成
3.下列说法中正确的是
（
）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是提供电能的装置
C.干电池、蓄电池、发电机、电动机都是电源
D.用电器将其他形式的能转化为电能
4.在如图所示的电路中,正确的是（
）
5.(江西省中考)简单电路是由电源、用电器、天和导线组成的。给充电宝充电时,充电宝相当于简单电路中的______;充电宝给手机充电时,充电宝相当于简单电路中的______
6.如图所示,酸甜多汁的水果点亮了一排发光二极管这个简单的电路中水果相当于______,如果想这个电路的通断,还应在电路中安装______
知识点
通路
断路
短路
7.如图所示的三个实物图,通路是图______,短路是图______,断路是图______。

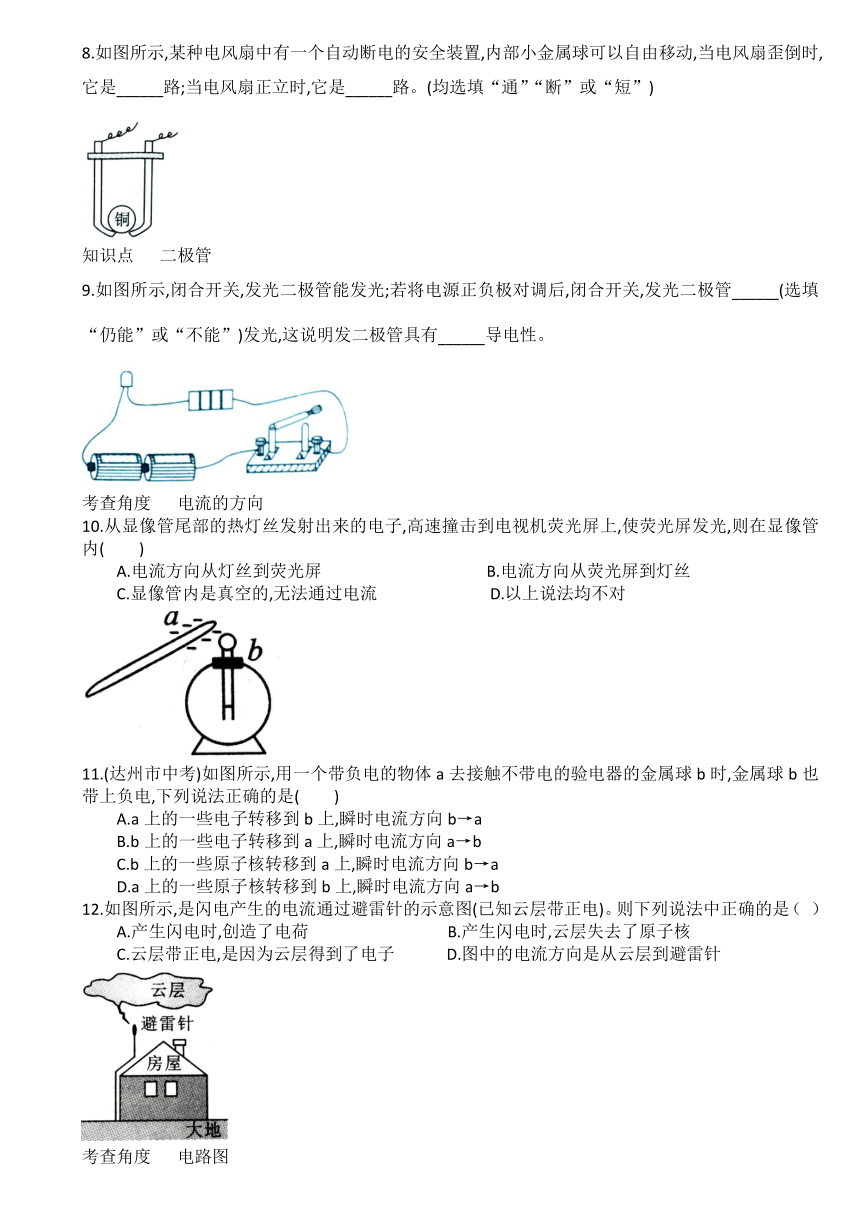

8.如图所示,某种电风扇中有一个自动断电的安全装置,内部小金属球可以自由移动,当电风扇歪倒时,它是______路;当电风扇正立时,它是______路。(均选填“通”“断”或“短”)
知识点
二极管
9.如图所示,闭合开关,发光二极管能发光;若将电源正负极对调后,闭合开关,发光二极管______(选填“仍能”或“不能”)发光,这说明发二极管具有______导电性。
考查角度
电流的方向
10.从显像管尾部的热灯丝发射出来的电子,高速撞击到电视机荧光屏上,使荧光屏发光,则在显像管内(
)
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.显像管内是真空的,无法通过电流
D.以上说法均不对
11.(达州市中考)如图所示,用一个带负电的物体a去接触不带电的验电器的金属球b时,金属球b也带上负电,下列说法正确的是(
)
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些原子核转移到a上,瞬时电流方向b→a
D.a上的一些原子核转移到b上,瞬时电流方向a→b
12.如图所示,是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列说法中正确的是（
）
A.产生闪电时,创造了电荷
B.产生闪电时,云层失去了原子核
C.云层带正电,是因为云层得到了电子
D.图中的电流方向是从云层到避雷针
考查角度
电路图
13.如图甲是日常使用的手电筒,图乙是该手电筒的电路图,请将此电路图补充完整。
14.请根据如图所示的实物电路,画出电路图。
考查角度
短路的两种形式
①电源短路
15.如图所示电路,闭合开关S,灯泡L1、L2都发光现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是（
）
A.a和b
B.c和d
C.e和f
D.g和h
②局部短路
16.一种声光报警器的电路如图所示。闭合开关S1和S2后,会出现的现象是
（
）
A.灯亮,铃不响
B.灯不亮,铃不响
C.灯亮,铃响
D.灯不亮,铃响
17.当前,反恐在我国已成为一个重要的课题。如果恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,起爆前定时开关S是闭合的,当设定起爆时间一到,定时开关S会自动断开。为使引爆装置停止工作,拆弹专家应在图中______(选填“a”或“b”)处剪断导线。拆除前起爆器上______(选填“有”或“没有”)电流通过。
答案
C
由B到A
由A到B
B
D
用电器
电源
电源
开关
甲
丙
乙
断
通
不能
单向
B
A
D
略
略
D
A
a
没有
