人教版九年级全一册第十五章电流与电路 第5节 串、并联电路中电流的规律 同步练习（含答案）

串、并联电路中电流的规律
同步练习
一．选择题（共12小题）

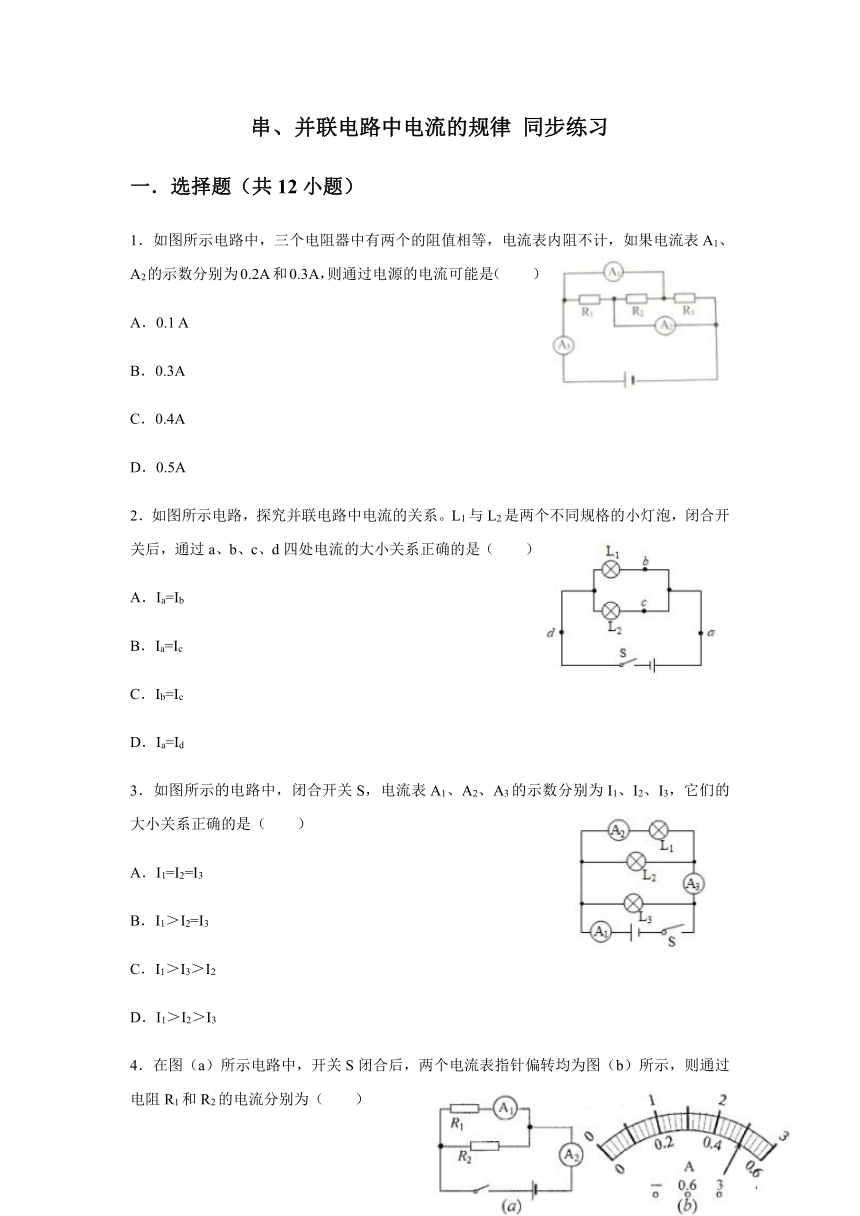

1．如图所示电路中，三个电阻器中有两个的阻值相等，电流表内阻不计，如果电流表A1、A2的示数分别为0.2A和0.3A，则通过电源的电流可能是（　　）
A．0.1
A
B．0.3A
C．0.4A
D．0.5A
2．如图所示电路，探究并联电路中电流的关系。L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（　　）
A．Ia=Ib
B．Ia=Ic
C．Ib=Ic
D．Ia=Id
3．如图所示的电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是（　　）
A．I1=I2=I3
B．I1＞I2=I3
C．I1＞I3＞I2
D．I1＞I2＞I3
4．在图（a）所示电路中，开关S闭合后，两个电流表指针偏转均为图（b）所示，则通过电阻R1和R2的电流分别为（　　）
A．2.5A
0.5A
B．0.5A
2.5A
C．0.5A
2A
D．2A
0.5A

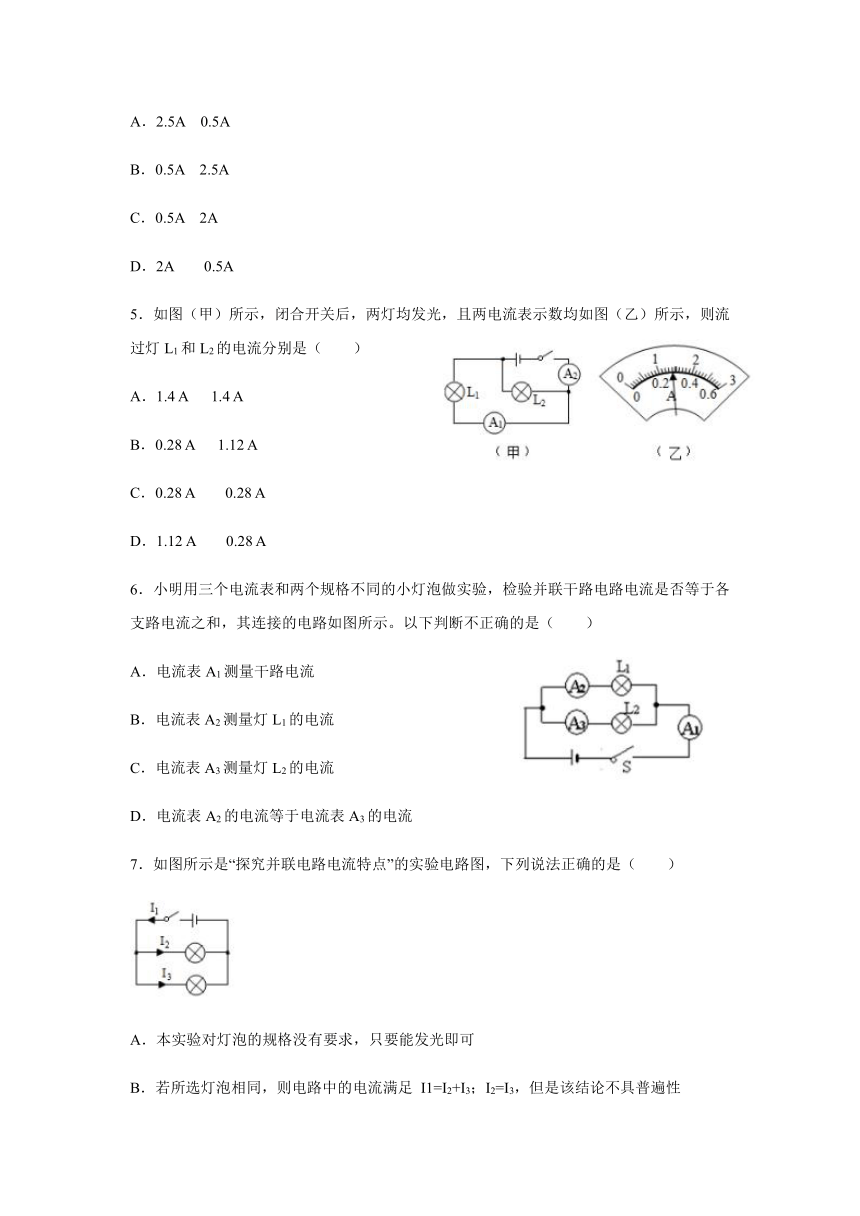

5．如图（甲）所示，闭合开关后，两灯均发光，且两电流表示数均如图（乙）所示，则流过灯L1和L2的电流分别是（　　）
A．1.4
A
1.4
A
B．0.28
A
1.12
A
C．0.28
A
0.28
A
D．1.12
A
0.28
A
6．小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是（　　）
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L2的电流
D．电流表A2的电流等于电流表A3的电流
7．如图所示是“探究并联电路电流特点”的实验电路图，下列说法正确的是（　　）
A．本实验对灯泡的规格没有要求，只要能发光即可
B．若所选灯泡相同，则电路中的电流满足
I1=I2+I3；I2=I3，但是该结论不具普遍性
C．若拧下其中一个小灯泡，另一个灯泡将不能发光
D．为了得到普遍规律，本实验应该多次利用开关的断开和闭合测量多组电流值
8．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3，下列说法中正确的是（　　）
A．I1＞I2＞I3
B．I1＞I2=I3
C．I1=I2＞I3
D．
I1＜I2＜I3
9．如图所示，在探究“并联电路的电流特点”时，用电流表分别测出A、B、C三处的电流为IA=0.4A，IB=0.2A，IC=0.2A后，下一步最合理的操作是（　　）
A．分析数据，得出结论
B．改变电源电压再测
C．换不同规格的小灯泡再测
D．换电流表的另一量程再测
10．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（　　）
A．电流表A2测量电灯L2的电流
B．电流表A1的示数可能为0.24A
C．电流表A2的示数一定为2A
D．通过灯L2的电流可能为0.12A

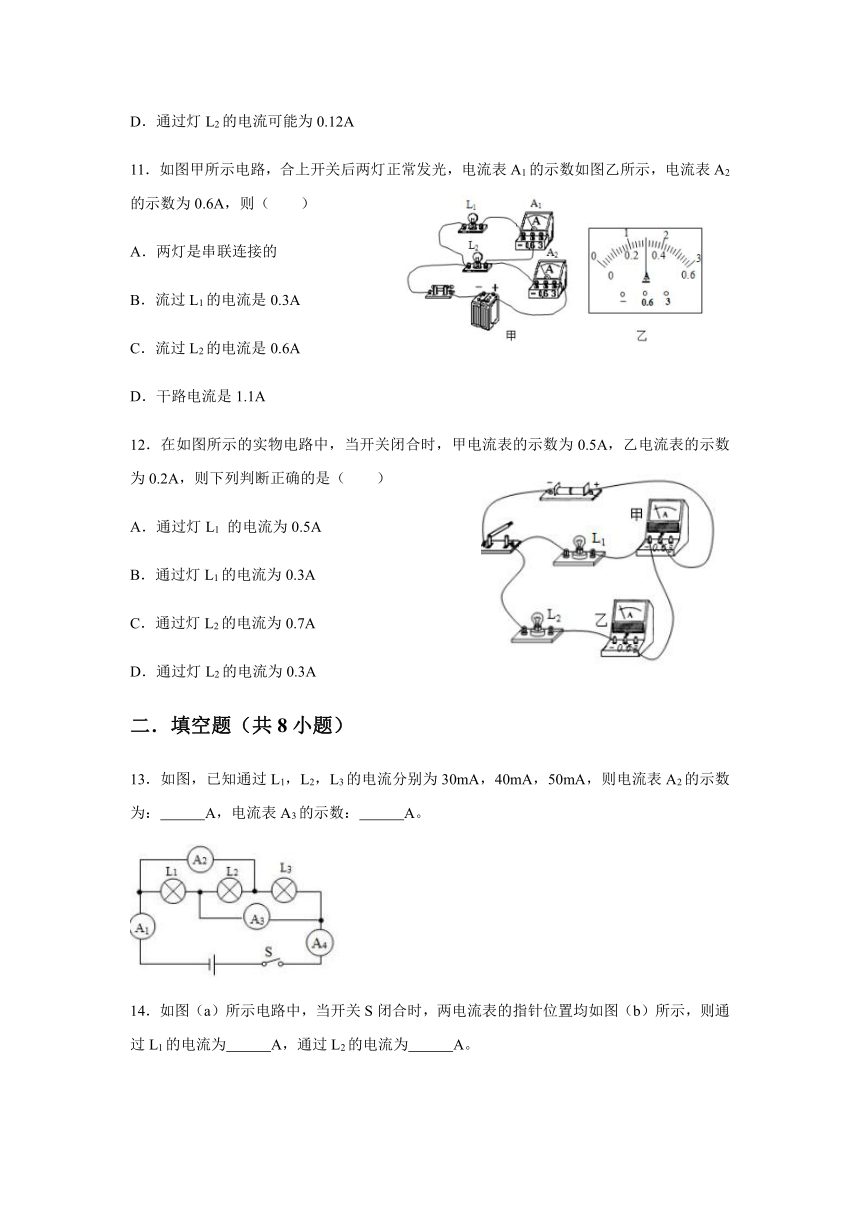

11．如图甲所示电路，合上开关后两灯正常发光，电流表A1的示数如图乙所示，电流表A2的示数为0.6A，则（　　）
A．两灯是串联连接的
B．流过L1的电流是0.3A
C．流过L2的电流是0.6A
D．干路电流是1.1A
12．在如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（　　）
A．通过灯L1
的电流为0.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A
D．通过灯L2的电流为0.3A
二．填空题（共8小题）
13．如图，已知通过L1，L2，L3的电流分别为30mA，40mA，50mA，则电流表A2的示数为：
A，电流表A3的示数：
A。
14．如图（a）所示电路中，当开关S闭合时，两电流表的指针位置均如图（b）所示，则通过L1的电流为
A，通过L2的电流为
A。

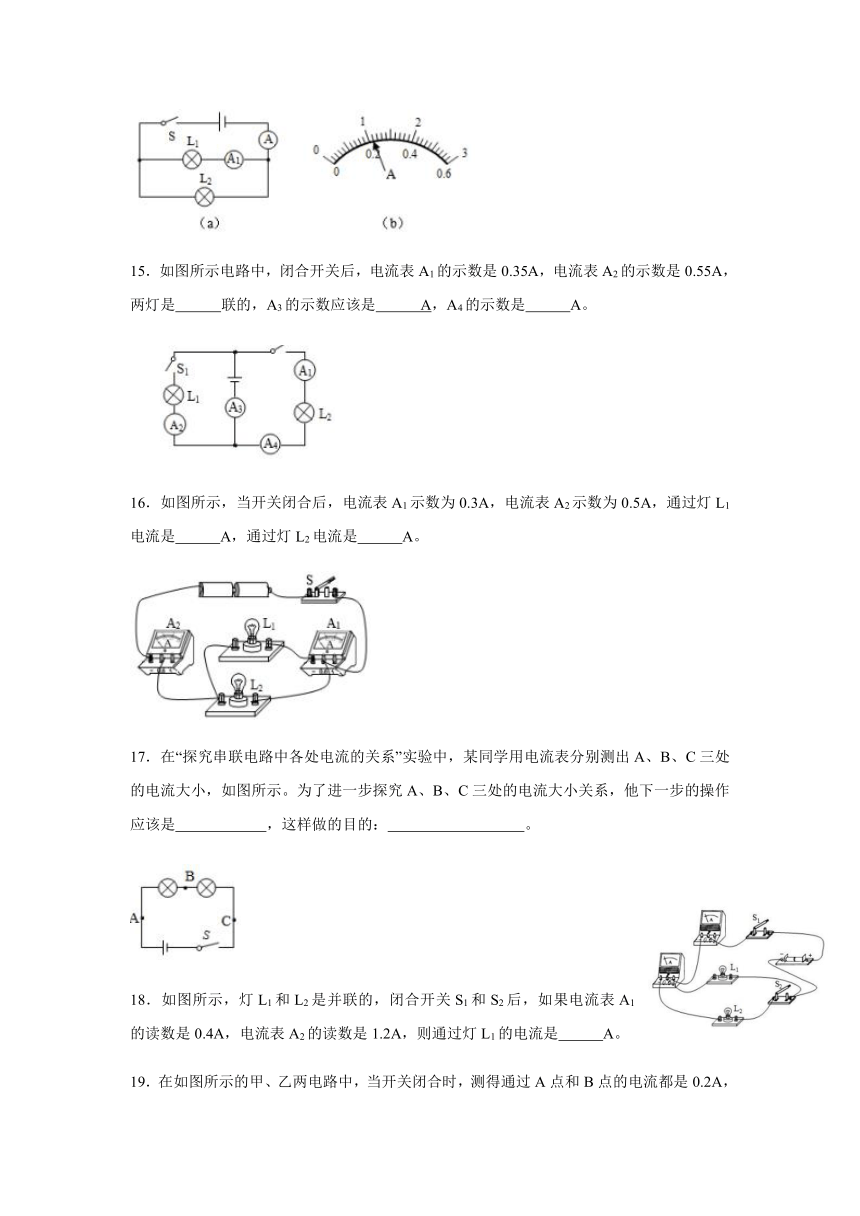

15．如图所示电路中，闭合开关后，电流表A1的示数是0.35A，电流表A2的示数是0.55A，两灯是
联的，A3的示数应该是
A，A4的示数是
A。
16．如图所示，当开关闭合后，电流表A1示数为0.3A，电流表A2示数为0.5A，通过灯L1电流是
A，通过灯L2电流是
A。
17．在“探究串联电路中各处电流的关系”实验中，某同学用电流表分别测出A、B、C三处的电流大小，如图所示。为了进一步探究A、B、C三处的电流大小关系，他下一步的操作应该是
，这样做的目的：
。
18．如图所示，灯L1和L2是并联的，闭合开关S1和S2后，如果电流表A1的读数是0.4A，电流表A2的读数是1.2A，则通过灯L1的电流是
A。
19．在如图所示的甲、乙两电路中，当开关闭合时，测得通过A点和B点的电流都是0.2A，则甲图中通过C点的电流是
A；乙图中通过C点的电流是
A。
20．有一种节日小彩灯，20只一组串联，若通过每盏灯的电流均为200mA，则这串小彩灯的总电流为
。
三．作图题（共2小题）
21．在探究并联电路电流规律的实验中，如图甲是实验的电路图。请你利用这些实验器材，添加一个开关，一个电流表，设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系。请在虚线框中画出电路图。
22．探究“并联电路电流规律”的实验如下：
（1）在如图1所示的实物中，用笔画线代替导线连接好电路。要求：A1测L1的电流，A2测L2的电流，开关控制L1，L2（L1，L2电流不超过0.6A；连线不能交叉）
（2）请在图2虚线框内按实物图画出相应的电路图。
四．实验探究题（共1小题）
23．探究“并联电路中电流的关系”，电路图如图甲。要求闭合开关后，灯泡L1、L2并联，开关S控制所有用电器，电流表A1测流过干路的电流，A2测流过灯L1的电流，A3测流过灯L2的电流。
（1）已知各电路元件、连接情况均完好，闭合开关前，我们发现电流表A1的指针在如乙所示的位置处，可能的原因是
；
（2）更正上述问题后，闭合开关S，观察到电灯L1亮、L2不亮：随即断开开关，仔细检查，发现电路有不当之处。请在图甲中只改动一根导线（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）；
（3）随后，闭合开关。从电流表中读取数据填入上表中，其中流过灯L1的电流大小如图丙，于是得出结论：并联电路电流相等，且干路电流等于它们电流之和。小非同学认为该结论不科学，应多次更换规格
（相同/不同）的灯泡进行实验，以便
。
A．寻找普遍规律
B．求平均值，减小实验误差
五．计算题（共3小题）
24．如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
（1）两灯的连接方式是并联还是串联？电流表A、A1分别测量谁的电流？通过灯泡L1的电流为多少？
（2）电流表A的示数为多少？（3）通过灯泡L2的电流为多少？
25．某同学学习了用电流表测电流的知识后，自行设计了一个电路图（如图所示）进行测量和探究，两表的指针均指在如右所示的位置，利用所学相关知识说明总电流、L1、L2电流分别是多少？
26．观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙、丙，所示，则通过L1和L2的电流分别为多少A？
参考答案
1-5：CDCCB
6-10:DBACD
11-12:BB
13、0.09；0.07
14、0.22；0.88
并；0.9；0.35
0.3；0.2
换用不同规格的灯泡多次测量；得出普遍性结论
0.8
0.2；0.4
0.2
21、在干路上接电流表，在各支路上接一个开关，电路如下图所示：只闭合S1测通过L1的电流；只闭合S2测通过L2的电流，开关都闭合时电流表测总电流。
22、如下图所示：
23、：（1）电流表没有调零；
（2）图略；
（3）不同；
A。
24、：（1）两灯的连接方式是并联；电流表A1测灯L1所在支路电流，电流表A测干路电流；通过灯泡L1的电流为0.3A；
（2）电流表A的示数为1.5A；
（3）通过灯泡L2的电流为1.2A。
25、总电流I=1.7A；灯L1的电流I1=1.36A；灯L2的电流I2=0.34A
26、通过L1和L2的电流分别为0.5A和0.7A。
