电压
电阻
第1节
电压
雷电可伤人
高压危险，不能靠近
电与我们的生活息息相关，电压一词对于我们也不陌生。什么是电压？电压是怎样产生的？
触电事故

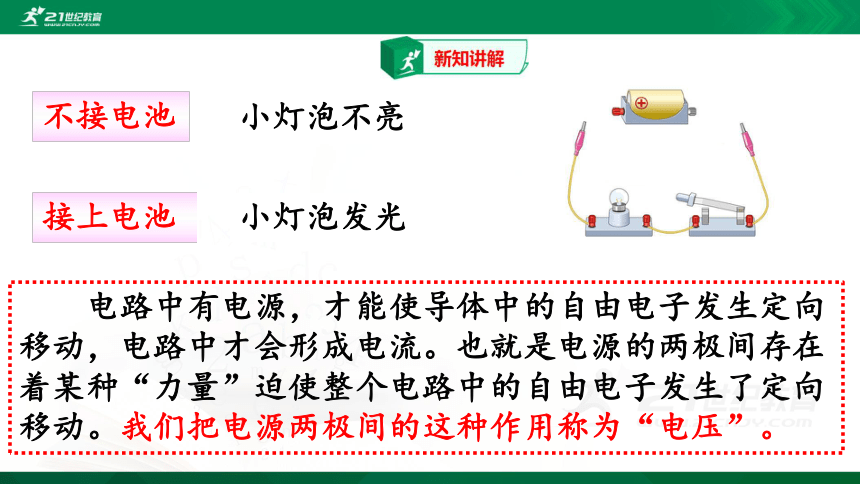

不接电池
接上电池
小灯泡不亮
小灯泡发光
电路中有电源，才能使导体中的自由电子发生定向移动，电路中才会形成电流。也就是电源的两极间存在着某种“力量”迫使整个电路中的自由电子发生了定向移动。我们把电源两极间的这种作用称为“电压”。
两节电池
小灯泡较亮
一节电池
小灯泡较暗
1、电源
是提供电压的装置。
2、电压
是电路中产生电流的原因。
3、电流
的强弱跟电压有关。

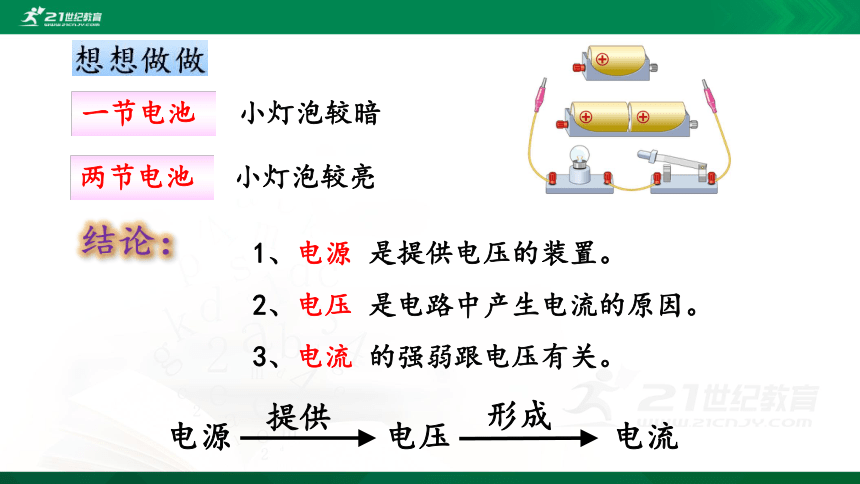

结论：
提供
形成
电流
电压
电源

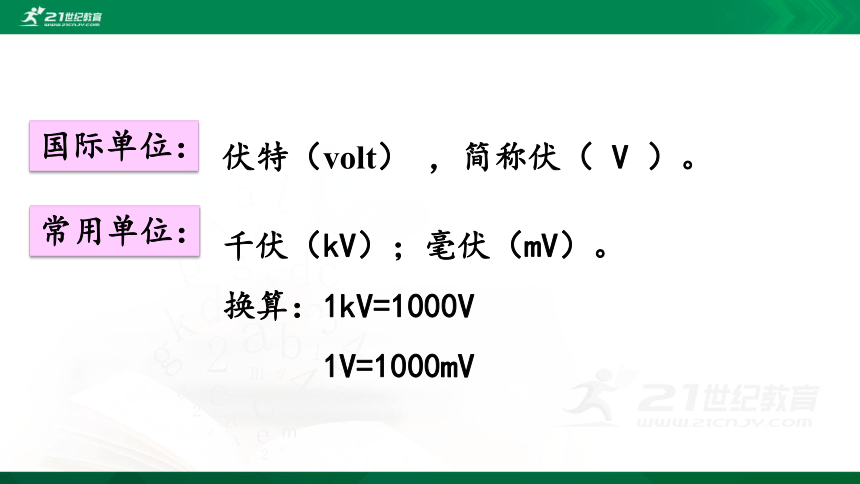

千伏（kV）；毫伏（mV）。
换算：1kV=1000V
　　　1V=1000mV
国际单位：
常用单位：
伏特（volt）
，简称伏（
V
）。
记
住
一节干电池：1.5
V
两节干电池串联：3
V
一个铅蓄电池：2
V
家庭电路：220
V
对人体安全的电压：不高于36
V
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电池，这一神奇发明，对电学的研究具有划时代的意义。伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

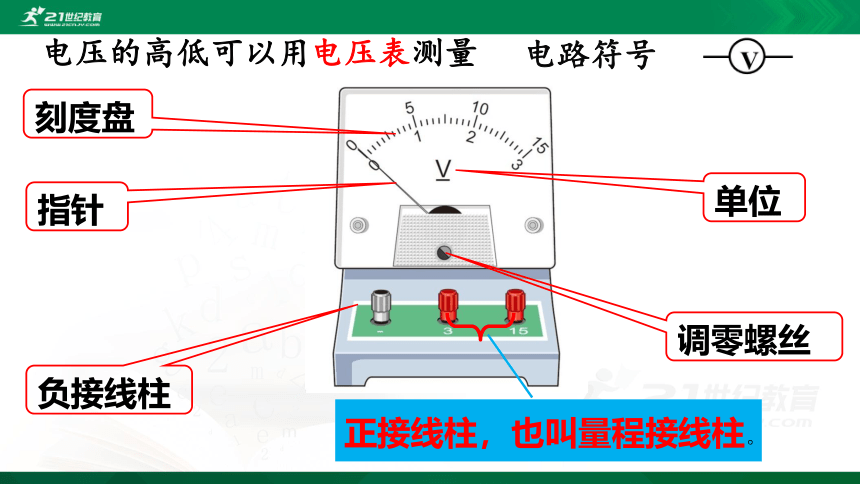

电压的高低可以用电压表测量
电路符号

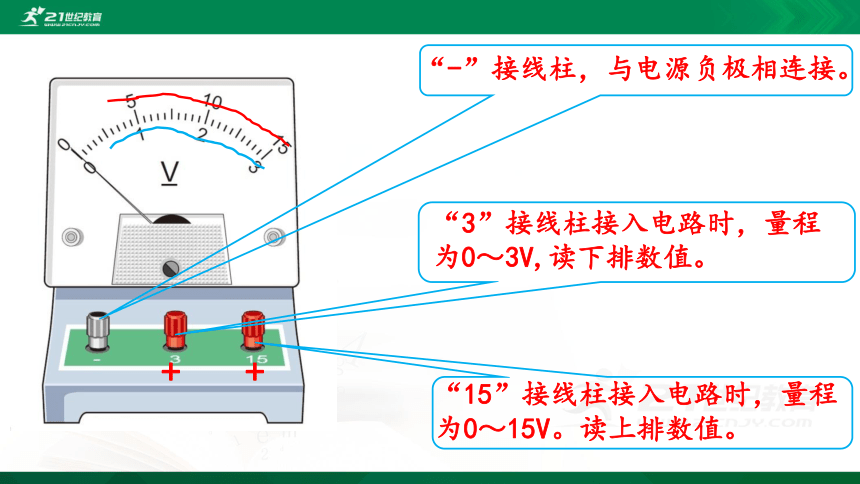

调零螺丝
正接线柱，也叫量程接线柱。
单位
刻度盘
指针
负接线柱
+
+
“-”接线柱，与电源负极相连接。
“3”接线柱接入电路时，量程为0～3V,读下排数值。
“15”接线柱接入电路时，量程为0～15V。读上排数值。

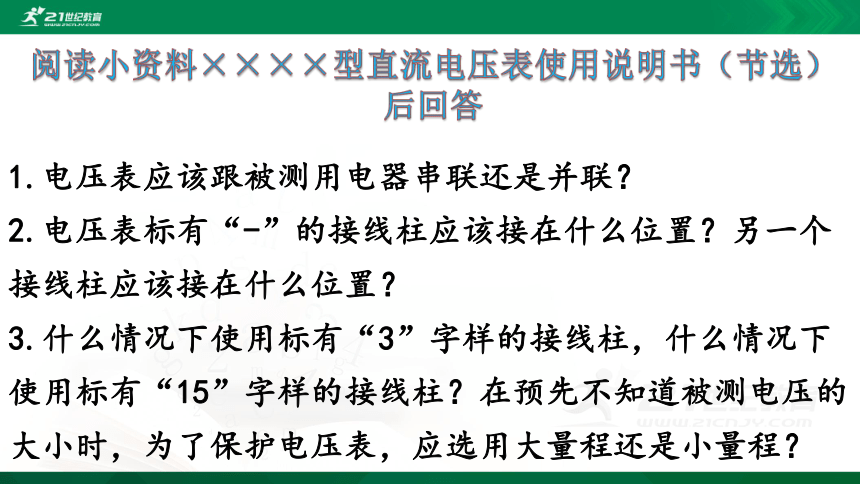

阅读小资料××××型直流电压表使用说明书（节选）后回答
1.电压表应该跟被测用电器串联还是并联？
2.电压表标有“-”的接线柱应该接在什么位置？另一个接线柱应该接在什么位置？
3.什么情况下使用标有“3”字样的接线柱，什么情况下使用标有“15”字样的接线柱？在预先不知道被测电压的大小时，为了保护电压表，应选用大量程还是小量程？

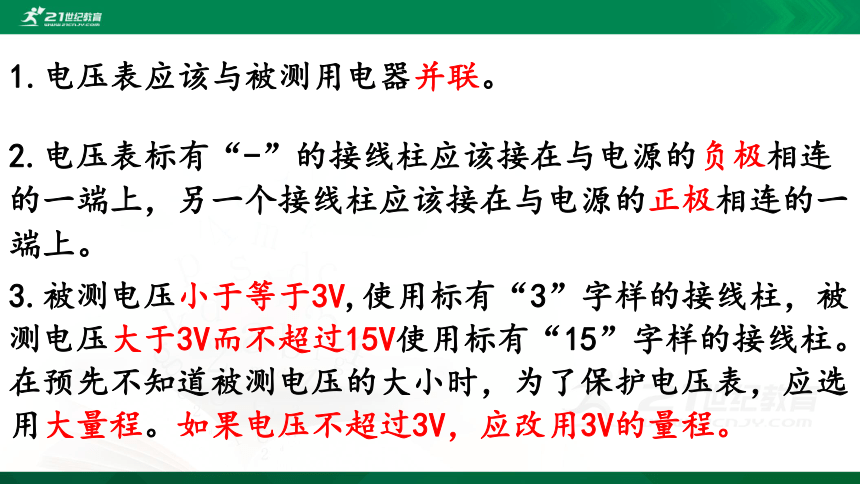

1.电压表应该与被测用电器并联。
2.电压表标有“-”的接线柱应该接在与电源的负极相连的一端上，另一个接线柱应该接在与电源的正极相连的一端上。
3.被测电压小于等于3V,使用标有“3”字样的接线柱，被测电压大于3V而不超过15V使用标有“15”字样的接线柱。在预先不知道被测电压的大小时，为了保护电压表，应选用大量程。如果电压不超过3V，应改用3V的量程。
-
3
15
+
L1
L2

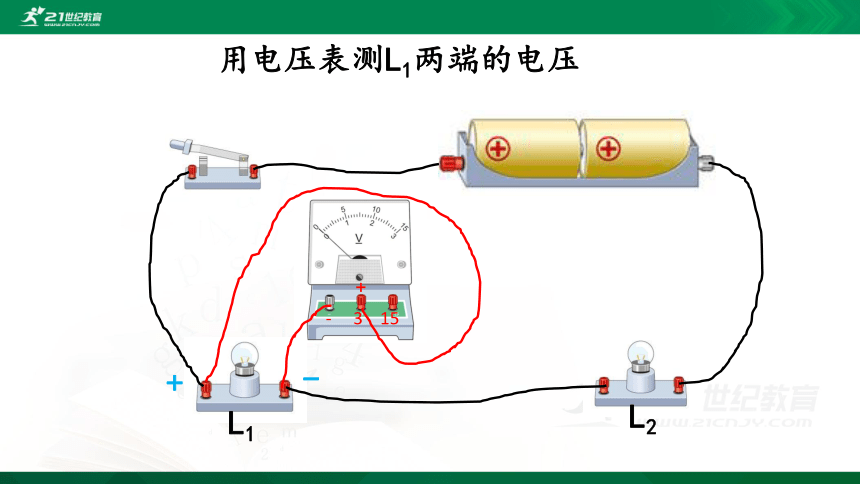

用电压表测L1两端的电压
-
+
如果将电压表与被测用电器串联会看到什么现象？
-
3
15
L1
L2
+
-
奇怪！L1、L2都不亮。
电压表示数等于电源电压。
如果电压表的正负接线柱接反了，会看到什么现象？
指针反向偏转
量程选择过大
指针偏转角度较小
量程选择过小
指针偏转角度较大
如果电压表的量程选择过大或过小，实验时会观察到什么现象？
在不超过量程的情况下，允许把电压表直接连到电源的两极，此时测量的是电源电压。
电压表的使用方法及注意事项：
2、电压表标有“-”的接线柱应该接在与电源的负极相连的一端上，另一个接线柱应该接在与电源的正极相连的一端上。
3、被测电压不能超过量程。
4、可以不经过用电器把电压表接到电源的两极上。
1、电压表要与被测用电器并联。
接
线
柱
量
程
每大格
每小格
"15"
0—3V（读下排数字）
"3"
0—15V（读上排数字）
0.1V
5V
1V
0.5V
在读数之前先要确定电压表所选的量程及读哪排数字、所选量程每大格及每小格所表示的值。
电压表的两量程每大格和每小格表示的值记法：
电压表，两量程。大量程，十五伏，每大格，是五伏；每小格，零点五。小量程，是三伏，每大格，是一伏；每小格，零点一。
实验结果表明，两电压表的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
右端
左端
试一试，你会做吗？
完成动手动脑学物理1、2、3、4题。
电池的电压是0.5V，
铜片是电池的正极.
2V
12.5V
1V
1.关于电压的说法中，不正确的是（　）
A.电压是使电路中形成电流的原因
B.对人体的安全电压不超过36V
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压，电路中一定有电流
2.在右图所示电路中，开关闭合后电压表测量的是（　）
A.L1两端的电压
B.L1和L2两端的电压
C.L2两端的电压
D.电源两端的电压
电路是否通路
D
C
3.(2019，绥化)下面四幅电路图中，仪表使用正确的是（
）
4.（2019，邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　）
A.a为电流表，b为电流表
B.a为电压表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表
B
B
5.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示，电池的正极是　
（填“锌片”或“铜片”）。
6.如图所示的电路中，灯L1与灯L2是
联，电压表测灯
两端的电压。
铜片
串
L1
7.（2019，广东21）如图所示，图甲中电流表的读数为
　
A，图乙中电压表的读数为
V。
8.(2019，云南19)如图所示,电压表的读数是
V。
1.4
1.5
9.5
自己总结这节课你有哪些收获？
一、电压：是形成电流的原因，电源是提供电压的装置。
二、电压表的使用方法及注意事项：
（1）电压表要与被测用电器并联。
（2）电压表标有“-”的接线柱应该接在与电源的负
极相连的一端上，另一个接线柱应该接在与电源的正极相连的一端上。
（3）被测电压不能超过量程。
（4）电压表可以直接接到电源的两极上。
（4）可以不经过用电器把电压表接到电源的两极上。
作用：使电路中形成电流。
提供装置：电源。
伏特，简称伏，用V表示。
单位：
②正接电源正。
①并联电路中。
测量：电流表
③不能超量程。
④可以接两极。
国际：
常用：
千伏（kV）、毫伏（mV
）。
第1节
电压
完成练习册上第1节
电压的练习题。
谢谢
