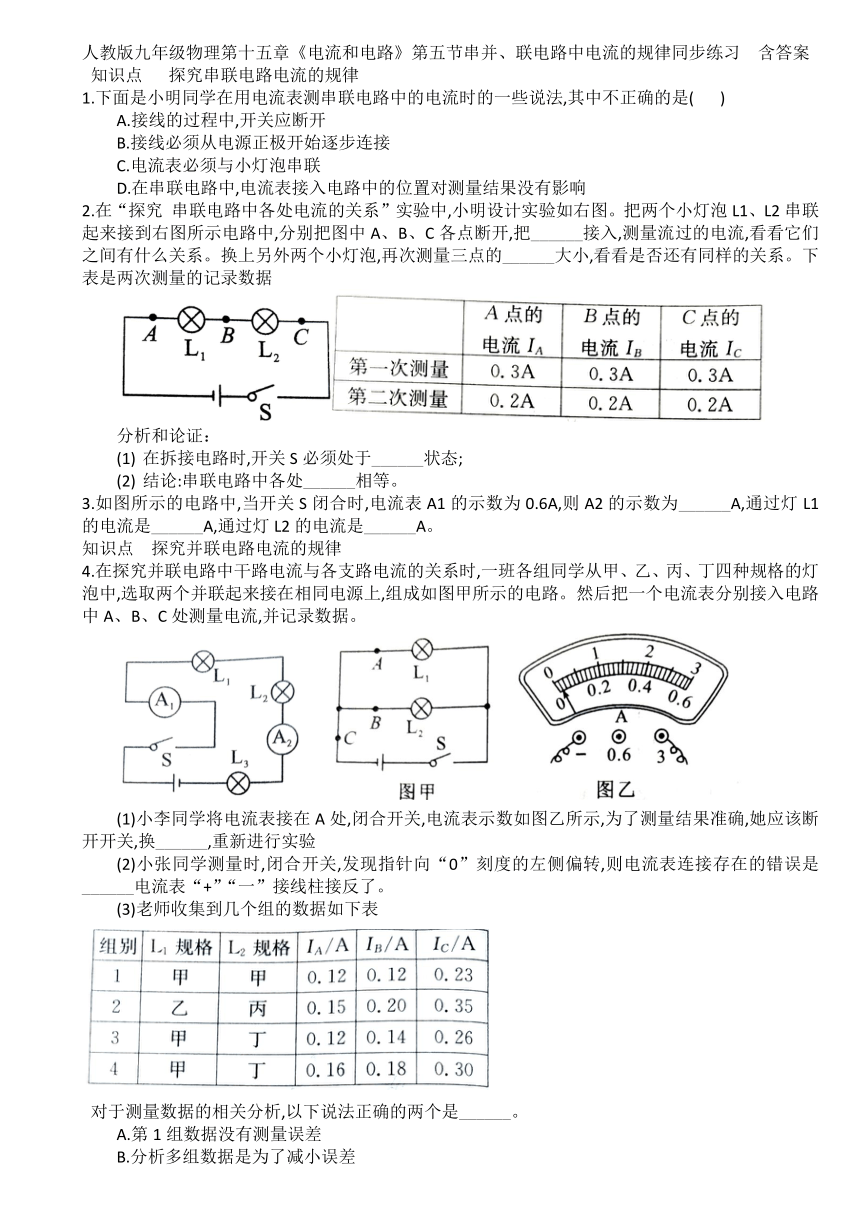

人教版九年级物理第十五章《电流和电路》第五节串并、联电路中电流的规律同步练习 含答案

人教版九年级物理第十五章《电流和电路》第五节串并、联电路中电流的规律同步练习
含答案
知识点
探究串联电路电流的规律
1.下面是小明同学在用电流表测串联电路中的电流时的一些说法,其中不正确的是(
)
A.接线的过程中,开关应断开
B.接线必须从电源正极开始逐步连接
C.电流表必须与小灯泡串联
D.在串联电路中,电流表接入电路中的位置对测量结果没有影响
2.在“探究
串联电路中各处电流的关系”实验中,小明设计实验如右图。把两个小灯泡L1、L2串联起来接到右图所示电路中,分别把图中A、B、C各点断开,把______接入,测量流过的电流,看看它们之间有什么关系。换上另外两个小灯泡,再次测量三点的______大小,看看是否还有同样的关系。下表是两次测量的记录数据
分析和论证：
在拆接电路时,开关S必须处于______状态;
结论:串联电路中各处______相等。
3.如图所示的电路中,当开关S闭合时,电流表A1的示数为0.6A,则A2的示数为______A,通过灯L1的电流是______A,通过灯L2的电流是______A。
知识点
探究并联电路电流的规律
4.在探究并联电路中干路电流与各支路电流的关系时,一班各组同学从甲、乙、丙、丁四种规格的灯泡中,选取两个并联起来接在相同电源上,组成如图甲所示的电路。然后把一个电流表分别接入电路中A、B、C处测量电流,并记录数据。
(1)小李同学将电流表接在A处,闭合开关,电流表示数如图乙所示,为了测量结果准确,她应该断开开关,换______,重新进行实验
(2)小张同学测量时,闭合开关,发现指针向“0”刻度的左侧偏转,则电流表连接存在的错误是______电流表“+”“一”接线柱接反了。
(3)老师收集到几个组的数据如下表
对于测量数据的相关分析,以下说法正确的两个是______。
A.第1组数据没有测量误差
B.分析多组数据是为了减小误差
C.选用不同规格的灯泡进行实验,可使结论更具普遍性
D.第4组数据的偏差可能是电流表未调零引起的
考查角度
串联电路的电流规律

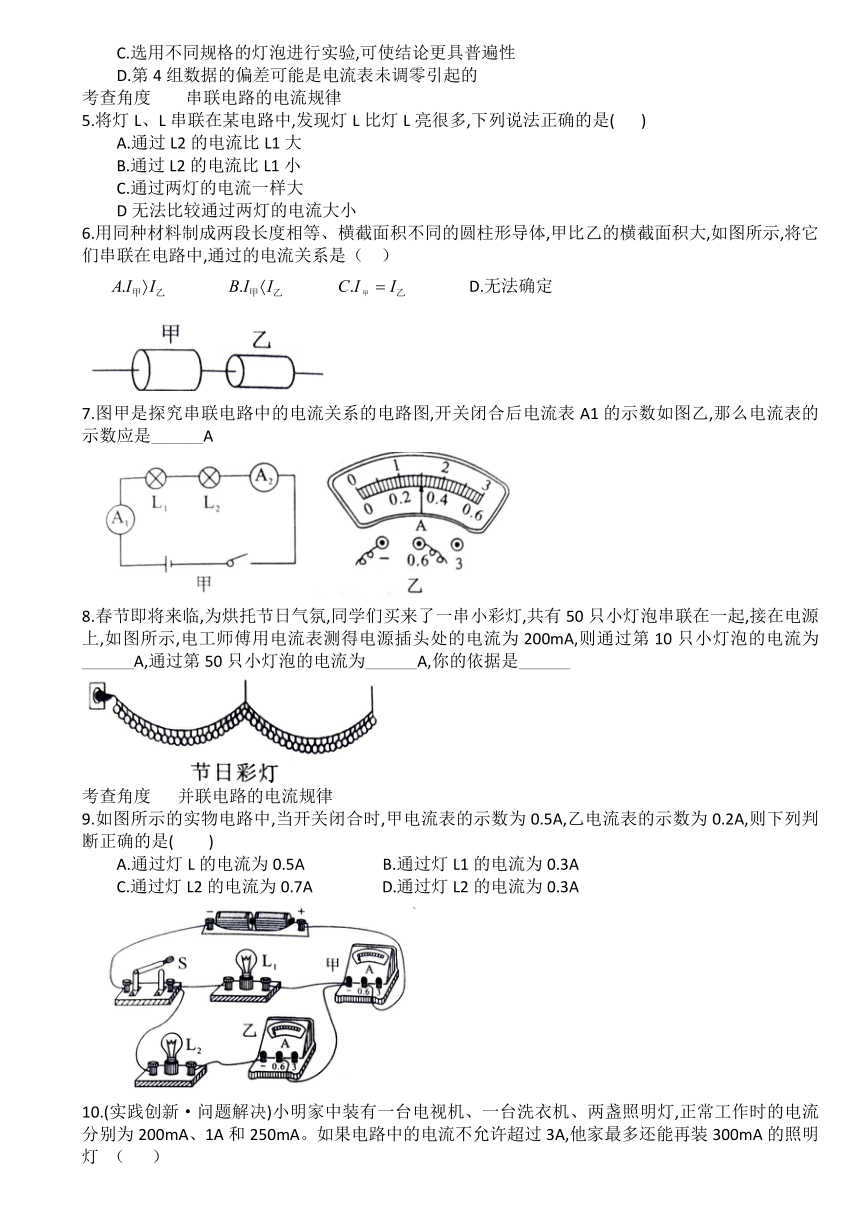

5.将灯L、L串联在某电路中,发现灯L比灯L亮很多,下列说法正确的是(
)
A.通过L2的电流比L1大
B.通过L2的电流比L1小
C.通过两灯的电流一样大
D无法比较通过两灯的电流大小
6.用同种材料制成两段长度相等、横截面积不同的圆柱形导体,甲比乙的横截面积大,如图所示,将它们串联在电路中,通过的电流关系是（
）
D.无法确定
7.图甲是探究串联电路中的电流关系的电路图,开关闭合后电流表A1的示数如图乙,那么电流表的示数应是______A
8.春节即将来临,为烘托节日气氛,同学们买来了一串小彩灯,共有50只小灯泡串联在一起,接在电源上,如图所示,电工师傅用电流表测得电源插头处的电流为200mA,则通过第10只小灯泡的电流为______A,通过第50只小灯泡的电流为______A,你的依据是______
考查角度
并联电路的电流规律
9.如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5A,乙电流表的示数为0.2A,则下列判断正确的是(
)
A.通过灯L的电流为0.5A
B.通过灯L1的电流为0.3A
C.通过灯L2的电流为0.7A
D.通过灯L2的电流为0.3A
10.(实践创新·问题解决)小明家中装有一台电视机、一台洗衣机、两盏照明灯,正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A,他家最多还能再装300mA的照明灯
（
）
A.12盏
B.10盏
C.4盏
D.5盏
11.(多选题)如图所示,某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA,则通过R3的电流可能是（
）
A
4ma
B.
6ma
C
10ma
D.
14ma
12.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡L1和L2的电流分别为（
）
A.1.2A,1.2A
B.0.3A,0.37
C.1.2A,0.3A
D.1.5A,0.3A
如图所示,电流表A1的示数为1.6A,电流表A2的示数为0.9A,则L1中的电流是______A,L中的电流是______A。
14.如图所示的电路中,开关S1和S2都闭合时,电流表和的读数之比为5:2,那么通过灯泡L1和L2的电流之比是______
答案
B
电流表
电流大小
断开
电流
0.6
0.6
0.6
换电流表的小量程
电流表的正负接线柱接反了
CD
C
C
0.3
0.2
0.2
串联电路各处电流相等
B
C
BD
C
0.7
0.9
2:3
