人教版物理九年级全一册 第十六章 电压 电阻 第2节 串、并联电路中电压的规律课件（25张PPT）

(共25张PPT)
人教版物理九年级全一册
第十六章
电压
电阻
第2节
串、并联电路中电压的规律

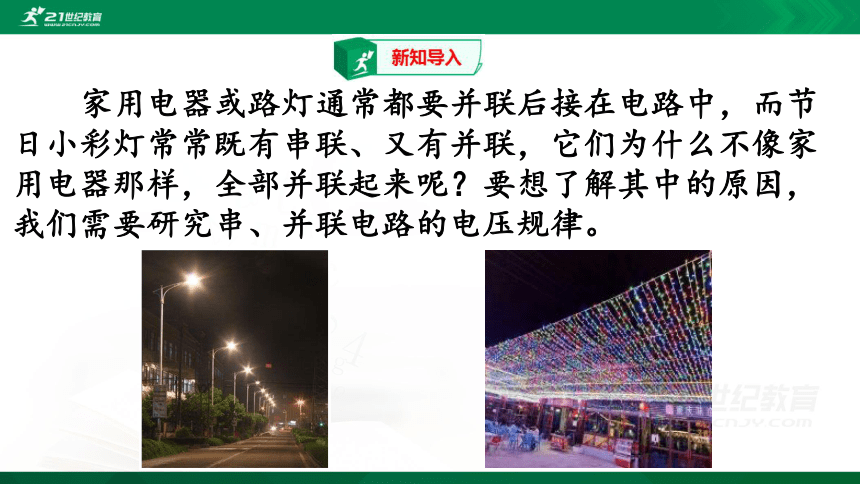

家用电器或路灯通常都要并联后接在电路中，而节日小彩灯常常既有串联、又有并联，它们为什么不像家用电器那样，全部并联起来呢？要想了解其中的原因，我们需要研究串、并联电路的电压规律。

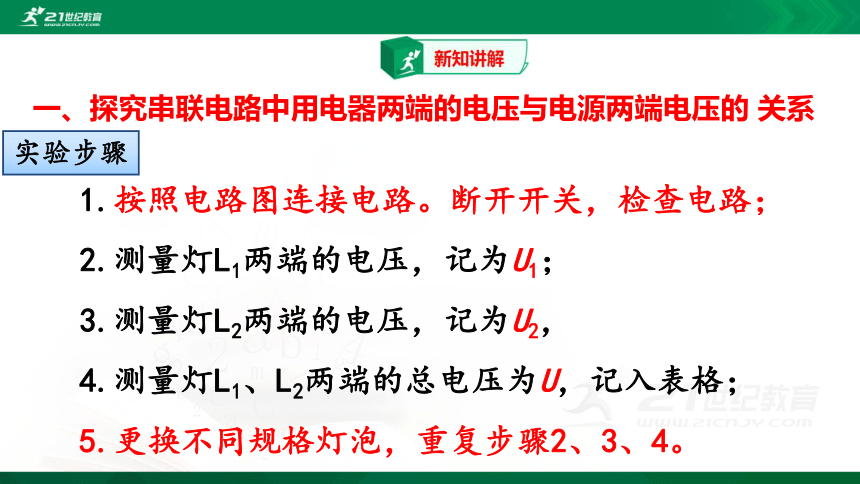

一、探究串联电路中用电器两端的电压与电源两端电压的
关系
1.按照电路图连接电路。断开开关，检查电路；
2.测量灯L1两端的电压，记为U1；
3.测量灯L2两端的电压，记为U2，
4.测量灯L1、L2两端的总电压为U，记入表格；
5.更换不同规格灯泡，重复步骤2、3、4。
实验步骤
6.分析实验数据得出结论。

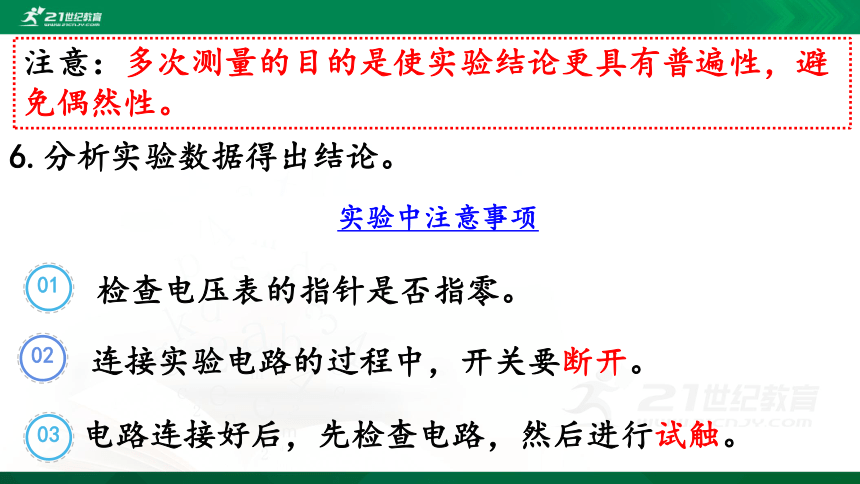

注意：多次测量的目的是使实验结论更具有普遍性，避免偶然性。
实验中注意事项
01
03
检查电压表的指针是否指零。
电路连接好后，先检查电路，然后进行试触。
02
连接实验电路的过程中，开关要断开。

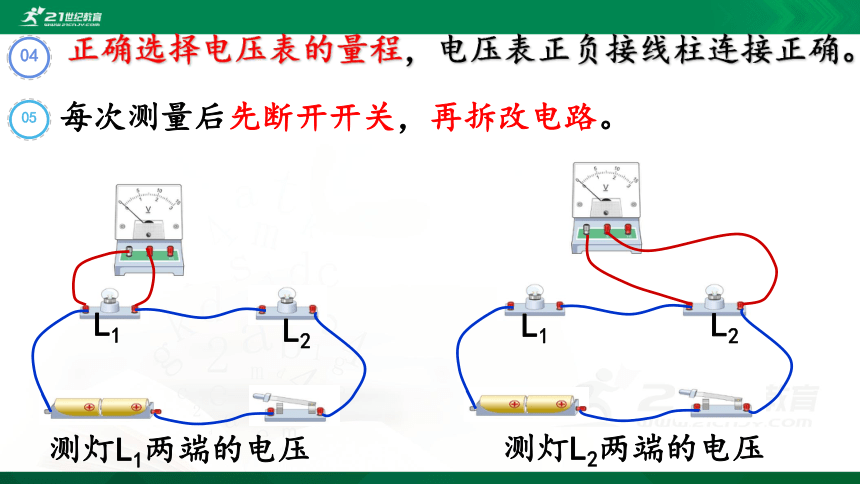

测灯L2两端的电压
测灯L1两端的电压
L1
L2
L1
L2
正确选择电压表的量程，电压表正负接线柱连接正确。
04
05
每次测量后先断开开关，再拆改电路。
L1
L2

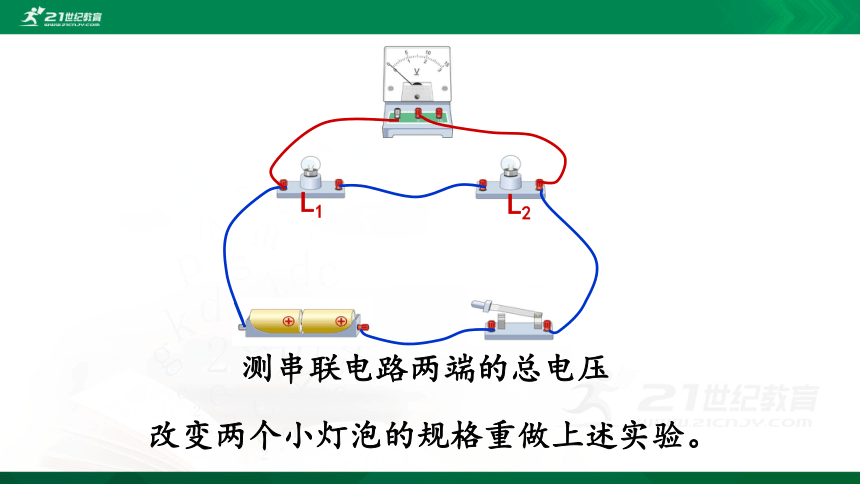

测串联电路两端的总电压
改变两个小灯泡的规格重做上述实验。

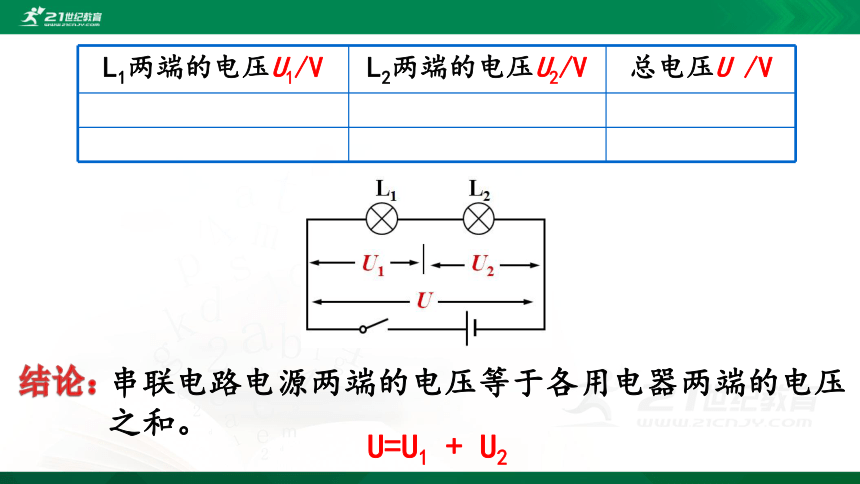

L1两端的电压U1/V
L2两端的电压U2/V
总电压U
/V
结论：
串联电路电源两端的电压等于各用电器两端的电压之和。
U=U1
+
U2

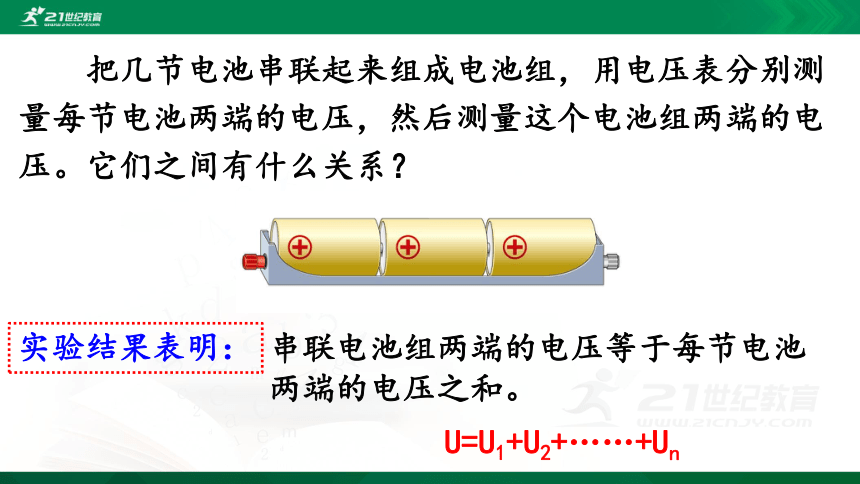

　　把几节电池串联起来组成电池组，用电压表分别测量每节电池两端的电压，然后测量这个电池组两端的电压。它们之间有什么关系？
实验结果表明：
串联电池组两端的电压等于每节电池两端的电压之和。
U=U1+U2+……+Un

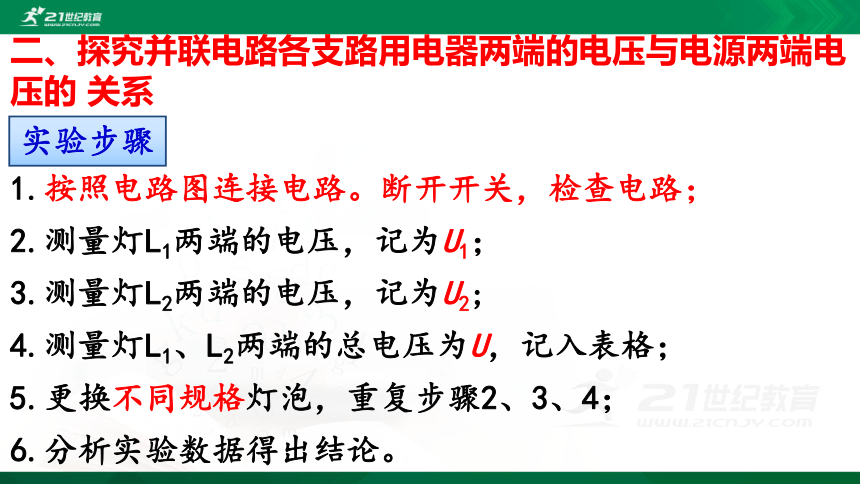

二、探究并联电路各支路用电器两端的电压与电源两端电
压的
关系
1.按照电路图连接电路。断开开关，检查电路；
2.测量灯L1两端的电压，记为U1；
3.测量灯L2两端的电压，记为U2;
4.测量灯L1、L2两端的总电压为U，记入表格；
5.更换不同规格灯泡，重复步骤2、3、4；
6.分析实验数据得出结论。
实验步骤
L2
S
L1
L2
S
L1
测灯L1两端的电压
测灯L2两端的电压
L2
S
L1
测电源两端的电压
改变两个小灯泡的规格重做上述实验。
L1两端的电压U1/V
L2两端的电压U2/V
总电压U
/V
结论：
并联电路电源两端的电压等于各用电器两端的电压。
U=U1=U2
动手动脑学物理第1、2、3题。
1.一个用电器工作时,要求电源电压是6V。如果用干电池做电源,需要几节串联起来?如采用铅蓄电池做电源,需要几个串联起来?
2.在图16.2-4甲所示的电路中,
闭合开关后电压表V1的示数为2.5V,
V2的示数应为
V，V的示数应
为
V。
在16.2-4乙所示的测量电路中,
闭合开关后电压表V1的示数为2.5V,
V2的示数为3.8V,V的示数应为
V。
4节
3个
2.5
2.5
6.3
3.如图16.2-5,在探究“并联电路电压的关系”时,小明想把两个灯泡并联起来，用电压表测量并联电路的总电压,请你用笔帮他画出连接的电路。
1.如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（　）
A.L1两端电压为1.8V
B.L1两端电压为4.2V
C.L2两端电压为1.8V
D.L1和L2两端电压之和为6V
A
2.如图所示的电路闭合开关后，两灯都正常发光，但L1比L2亮，则（　）
A.V1示数大于V2示数
B.V1示数小于V2示数
C.若一导线接在L1两端，则L1不亮，L2仍正常发光
D.若一导线接在L1两端，则电源短路
D
3．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是（　）
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
4.
如图所示，闭合开关后，电压表V1测量　
两端的电压，电压表V2测量　
两端的电压，电压表V3测量
两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电压表示数之间存在的关是　
。
L1
L2
L1、L2
U3=U1+U2
5.如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　
V，电源电压是
　
V。
4
6
6.（2019，湖南邵阳33）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
?
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为　
　V。
（3）小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　
　
。
?
1.9
电压表的正负接线柱接反了
自己总结这节课你有哪些收获？
（4）电压表可以直接接到电源的两极上。
1、串联电路的电压规律：
串联电路中电源两端的电压等于各用电器两端的电压之和。
U=U1
+
U2
2、串联电池组的电压规律：
串联电池组两端的电压等于每节电池两端的电压之和。
U=U1+U2+……+Un
3、并联电路的电压规律：
并联电路中电源两端的电压等于各支路用电器两端的电压。
U=U1=U2
1、串联电路中电源两端的电压等于各用电器两端的电压之和。
U=U1
+
U2
2、串联电池组两端的电压等于每节电池两端的电压之和。
U=U1+U2+……+Un
3、并联电路中电源两端的电压等于各支路用电器两端的电压。
U=U1=U2
完成练习册上第2节的练习题。
