11.5 怎样认识和测量电压

(共23张PPT)
复习回顾：
电流是怎样形成的？
导体中电荷的定向移动形成电流。
是什么原因使电荷做定向移动的呢
11.5 怎样认识和测量电压
学习目标：
1.知道电源是提供电压的装置，电压是电路中形成电流的原因。
2.知道电压的符号、单位及单位换算。
3.了解一些常见的电压值。
4.能够正确使用电压表测量电路的电压。

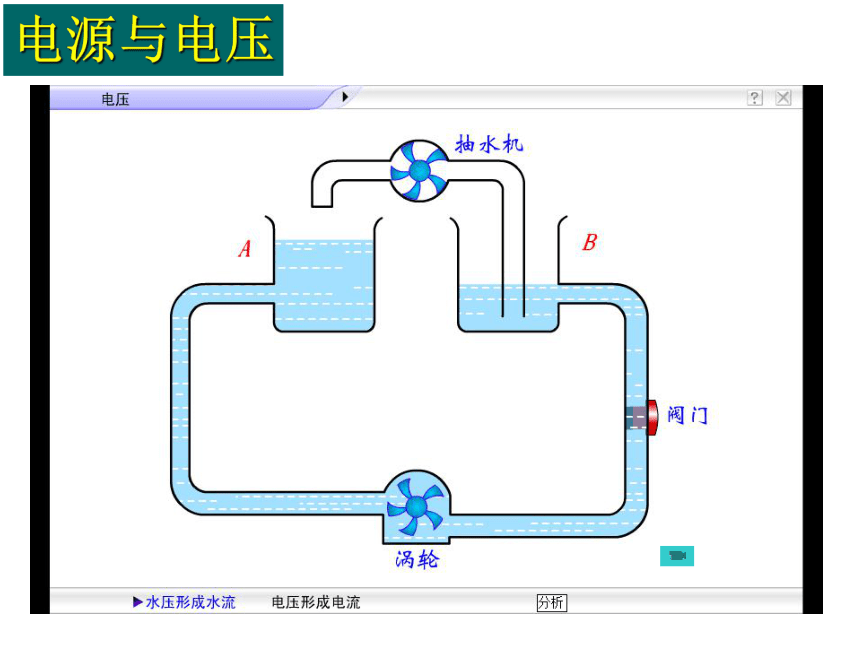

电源与电压
要在一段电路中形成电流,它的两端就要有电压.
电源是提供电压的装置.
形成电流的条件---
一、电压：1.电压是形成电流的原因。
2.符号: U
3.单位:伏特(V)、千伏(kV) 、毫伏（mV）
1 kV =103V
1V =103 mV
1mV = 103μV
有电压；电路是通路
即学即练
完成下列单位换算：
1. 0.5V= KV
2.5×104μV= mV
0.16V= mV
5×105μV= KV
5×10-4
25
160
5×10-4
常见电压值
一节干电池的电压是1.5V
蓄电池
一节蓄电池的电压是2V
人体的安全电压是不高于36V
家庭生活用电的电压是220V

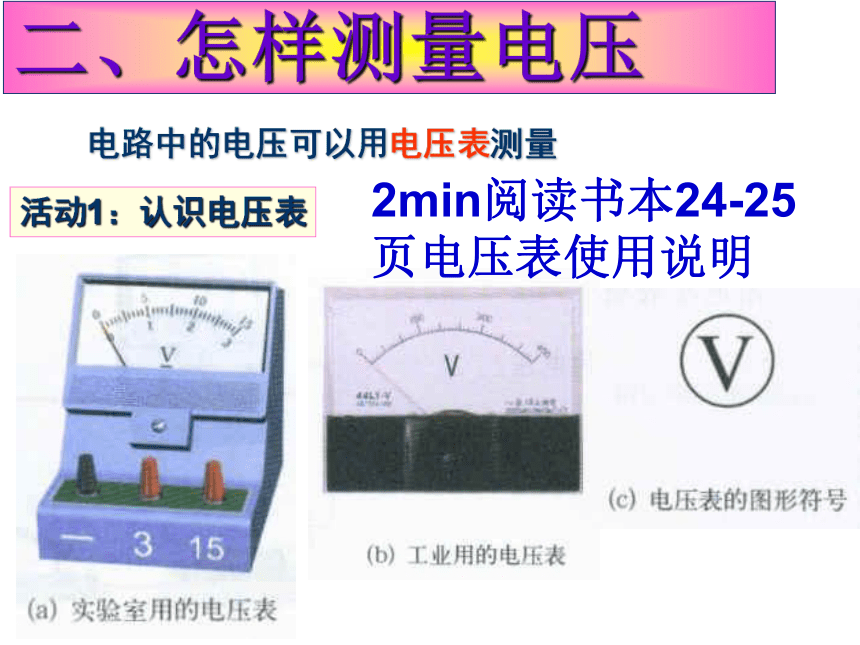

二、怎样测量电压
电路中的电压可以用电压表测量
活动1：认识电压表
2min阅读书本24-25页电压表使用说明

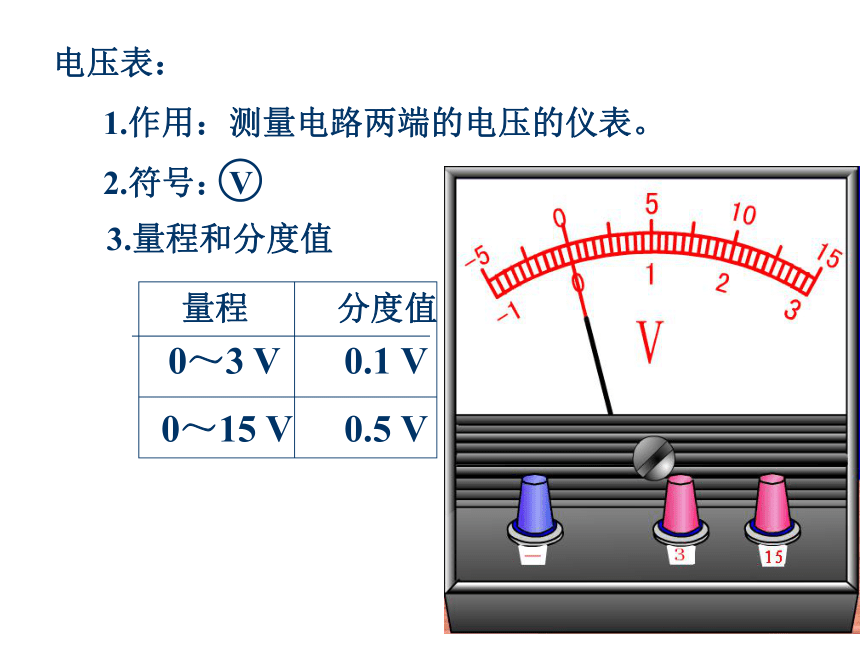

电压表：
1.作用：测量电路两端的电压的仪表。
2.符号：V
3.量程和分度值
量程
分度值
0～3 V
0～15 V
0.1 V
0.5 V
活动1：认识电压表
对照电压表实物，阅读课本24页使用说明书，完成下列填空：
①电压表的图形符号是_______.
②实验室常用的电压表有两个量程，分别是 ____ 、
_____。刻度盘上每一小格表示的电压分别是
_____、______。
③测某段电路电压时，应将电压表____联在该电路
两端
④电压表并联在电路中时，应使电流从 __ __ 流入，
从 _ ____ 流出
V
0～3V
0～15V
0.1V
0.5V
并
正接线柱
负接线柱
（正入、负出）
仪
表
电
流
表
电
压
表
元
件
符
号
使用规则
接
法
接线
柱
量程
能否直
接连到
电源两
极上
学生用表
量
程
最小
刻度
读
数
V
A
串
联
并
联
电流
从“+”
进从
“-”出
电流
从“+”
进从
“-”出
电流不能
超过表的
量程，先
要试触
电压不能
超过表的
量程，先
要试触
不能
能
0--0.6安
0.02安
0--3安
0.1安
0--3伏
0.1伏
0--15伏
0.5伏
先看
量程
再读
先看
量程
再读
小结：电压表和电流表的异同:
即学即练
如下图所示a是　　　　　表，示值是　　　；
b是　　　　　表，示值是　　　；
a
b
电流
0.48A
电压
2V
电流表不能直接接到电源的两极，电压表可以吗？
随堂练习
1.下列说法中，正确的是（ ）
A、电路中只要有电压就会有电流
B、只要电路是通路，导体中就会有电流通过
C、电压是产生电流的必要条件
D、电压使导体中的自由电荷随意移动形成电流
答案：C
本课小结
通过本课的学习，你学到了哪些？还有什么疑问？课后交流一下！
1、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2
两端的电压
热身练习：
电压表测L1两端的电压
V2
L2
L1
2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V
L1
L2
电压表测L2两端的电压
- +
- +
3.在 内填上适当的电表，并标出“+”“-”接线柱
L
A
V
V
A
+ -
- +
+
-
+
-
1. 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
不正确。因为改接后的电压表正负接线柱接反了。
2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
3.如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 ( ) ,并标出电表的“+、-”接线柱 .
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
B
4、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
作业：11.5 第1、2题
