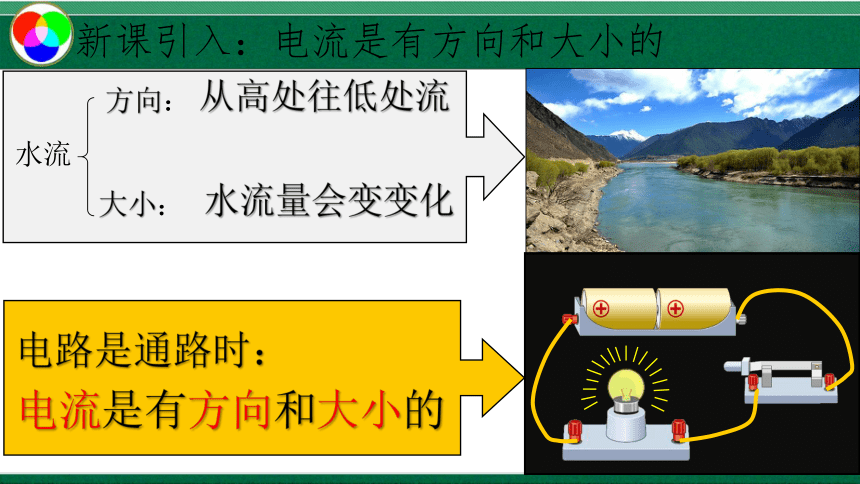

新课引入：电流是有方向和大小的
水流
方向：
大小：
从高处往低处流
水流量会变变化
电路是通路时：
电流是有方向和大小的

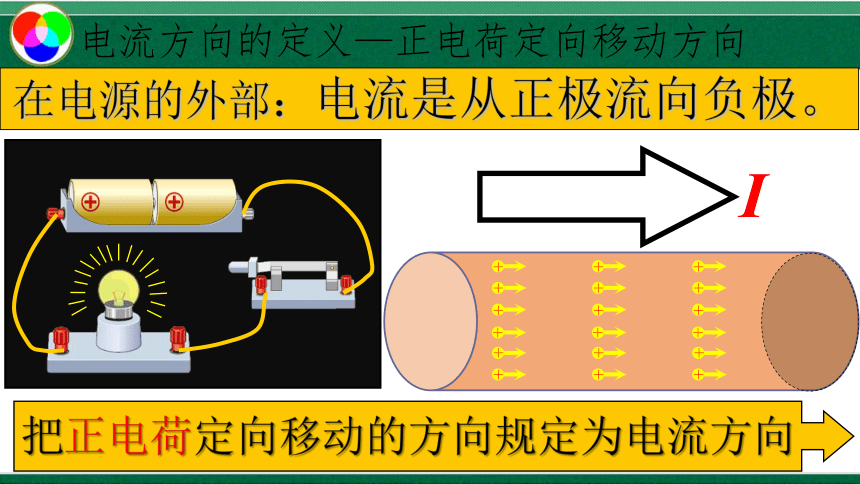

电流方向的定义—正电荷定向移动方向
I
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
把正电荷定向移动的方向规定为电流方向
在电源的外部：电流是从正极流向负极。
在电源的外部：电流从正极流向负极
灯泡亮度的不同说明电流是有强弱的

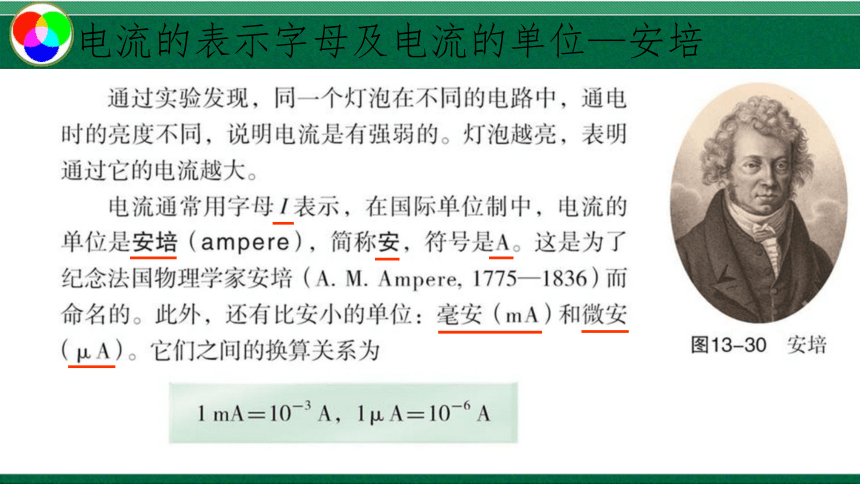

电流的表示字母及电流的单位—安培
常见的一些电流值

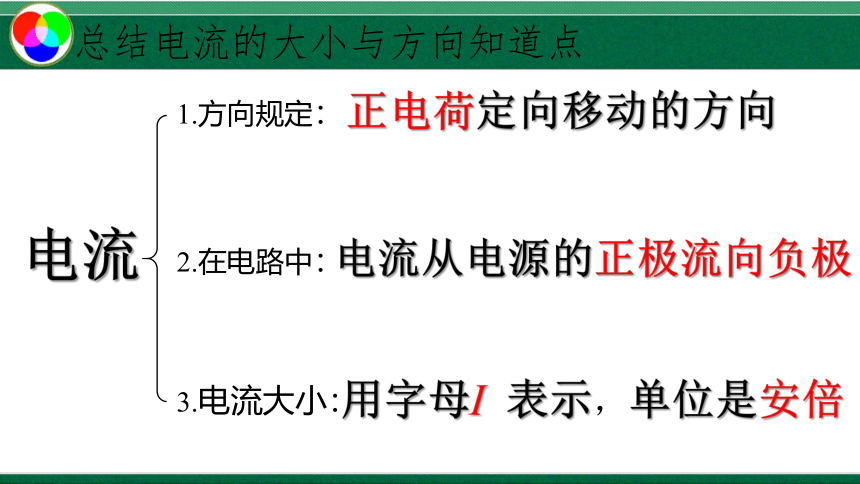

总结电流的大小与方向知道点
电流
1.方向规定：
2.在电路中：
3.电流大小：
正电荷定向移动的方向
电流从电源的正极流向负极
用字母I
表示，单位是安倍

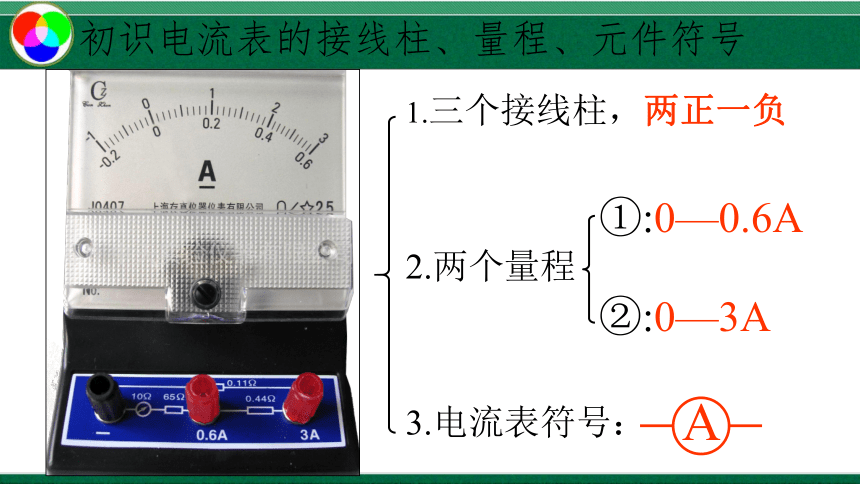

初识电流表的接线柱、量程、元件符号
1.三个接线柱，两正一负
2.两个量程
①:0—0.6A
②:0—3A
3.电流表符号：
A
②每大格:
每小格：
③电流表读数为:
①量程:0—0.6A

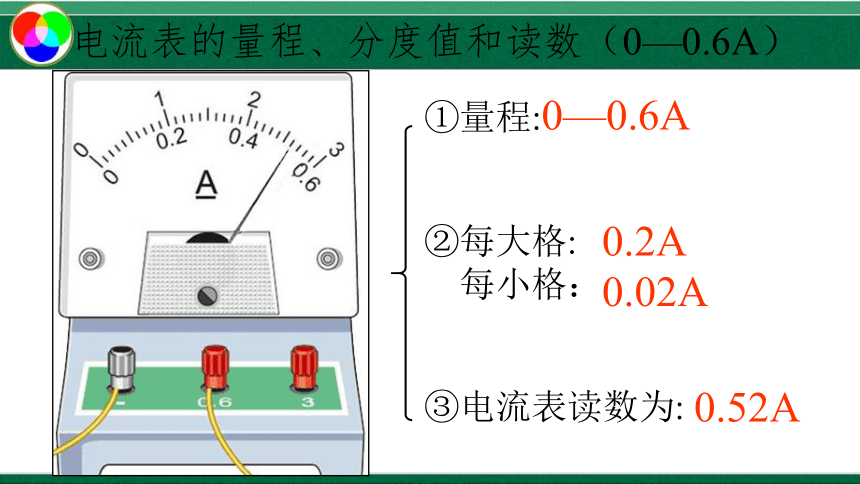

电流表的量程、分度值和读数（0—0.6A）
0.52A
0.02A
0.2A

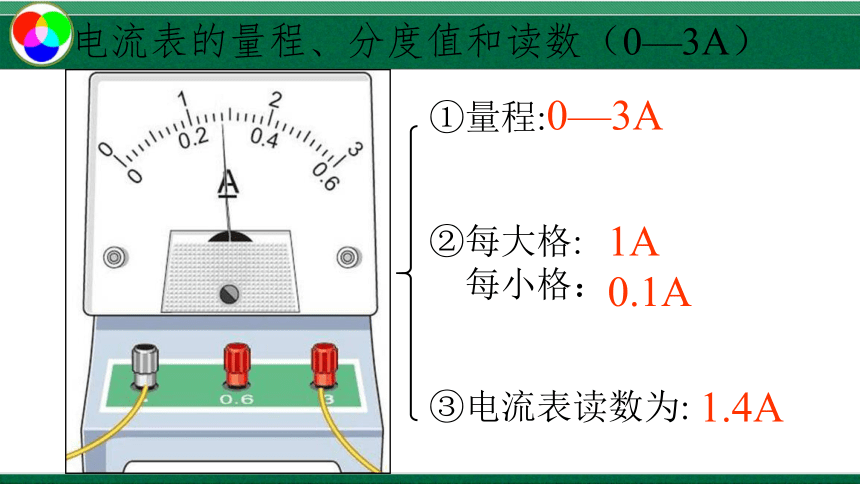

电流表的量程、分度值和读数（0—3A）
②每大格:
每小格：
③电流表读数为:
①量程:0—3A
1.4A
0.1A
1A

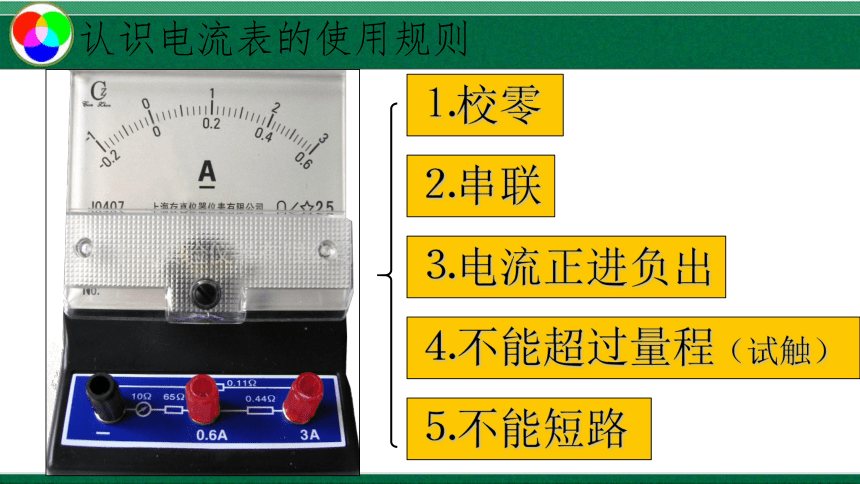

认识电流表的使用规则
⒈校零
⒉串联
⒋不能超过量程（试触）
⒊电流正进负出
⒌不能短路

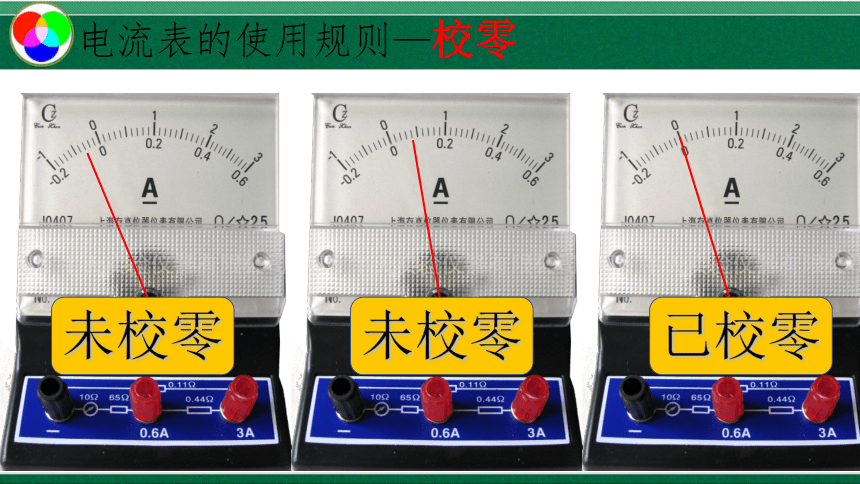

电流表的使用规则—校零
未校零
未校零
已校零
电流表的使用规则—串联、正进负出
A
+
-
电流表的使用规则—串联、正进负出
-
A
+
-
被测电流不能超过电流表的量程（大量程试触）
超过了量程
换用大量程
严禁将电流表与电源或用电器并联
电流过大，会烧坏电流表！
记录电流表使用规则㈠
记录电流表使用规则㈡
电流表相当于一根导线，短路
完成以下填空
A
三
负
两
0.1
0.02
串
用电流表测电流
用两个量程测同一电流结果可能会不同
1.电荷的定向移动形成_______。把____电荷定向移动的方向规定为电流方向。在电源的外部，电流是从电流的_____极流向_____极。
电流
正
正
负
2.电流
⑴表示字母：
I
⑵国际单位：
更小的单位：
⑶测量工具：
符号：
A
mA
μA
电流表
A
4.电流表的
量程特点
⑴小量程：
每大格：
分度值：
0-0.6A
0.2A
0.02A
⑵大量程：
每大格：
分度值：
0-3A
1A
0.1A
5.电流表的
使用规则
⑴检查指针是否指在零刻度——
⑵电流表必须与被电流的电路_______
⑶电流必须从电流表的____接线柱流入，从___接线柱流出，简称__________。
⑷被测电流不能超过电流表的_______，在不知道被电流大小的情况下，应该用______量程度试触
⑸严禁将电流表与电源或用电器_____联。
校零
串联
正
负
正进负出
量程
最大
并
B
自我评价与作业
自我评价与作业
被测电流超过了量程，应换大量程。
不能把电流表与电源并联，会烧坏电流表
自我评价与作业
0.28
1.4
未通电
已通电
已通电
未校零
正负接线柱接反了
被测电流超过了量程
量程太大了换小量程
找出以下四图指针所处位置的原因
1.某电路中的电流大约为0.4
A，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6
A及0～3
A，他是用0～3
A的量程来测量的，他这样做的结果是
(　　)
A．测不出电流值
B．电流表的指针可能被打弯
C．电流表可能被烧坏
D．测量的精确程度差一些
D
2.以下电路中，电流表连接方法正确的是（
）
A
A
C
D
A
A
A
B
C
B接法的错误：____________________；
C接法的错误：________________________；
D接法的错误：_________________________。
正、负接线柱接反了　
直接接在电源上，造成短路
与灯泡并联，造成短路
3.指出以下电路中的电流表的连接错误
4.下图的四个电路中，能够正确测量出L1电流的是
(　　)
C
5.开关控制
，电流表A1
测
的电流，电流表A2
测
的电流,并画出电路图。
L2
L1
A2
A1
L2
L1
A2
A1
L1、L2
L1
L1、L2
6.连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5
A），并画出电路图。
L2
L1
S
L2
L1
A
7.根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
8.
用笔画线代替导线，把甲中的电路图连接图乙所示的实物电路，已知电路中的电流约为0.8
A
(要求导线不能交叉)
S1
S2
9.如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一块电流表去查找电路故障。
⑴当她将电流表连接在灯L2两端时，灯L1亮而L2不亮；
⑵将电流表正确地连接在灯L1两端时，两灯均不亮。
由此可以推断出电路的故障为____________。
灯L2断路
