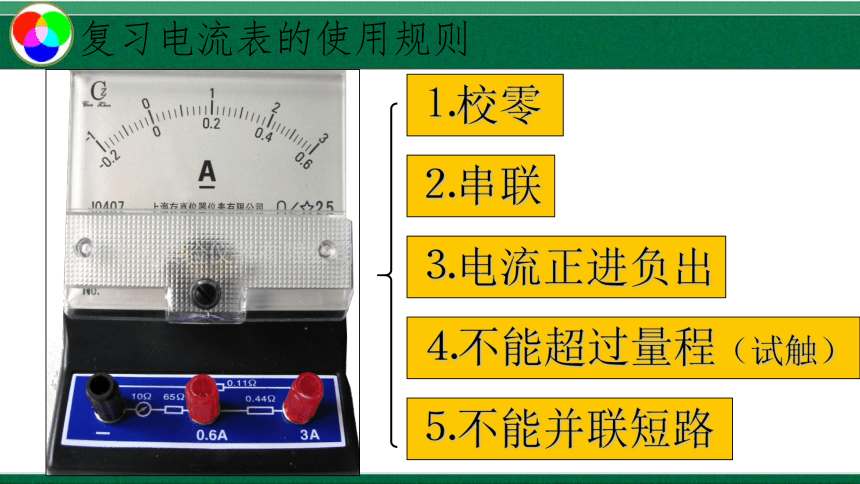

复习电流表的使用规则
⒈校零
⒉串联
⒋不能超过量程（试触）
⒊电流正进负出
⒌不能并联短路

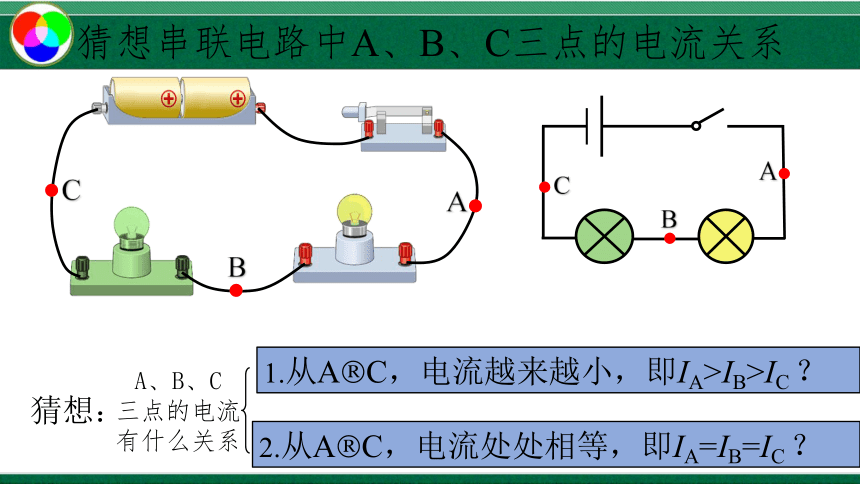

猜想串联电路中A、B、C三点的电流关系
A
B
C
猜想：
A、B、C
三点的电流
有什么关系
1.从A?C，电流越来越小，即IA>IB>IC
？
2.从A?C，电流处处相等，即IA=IB=IC
？
C
A
B

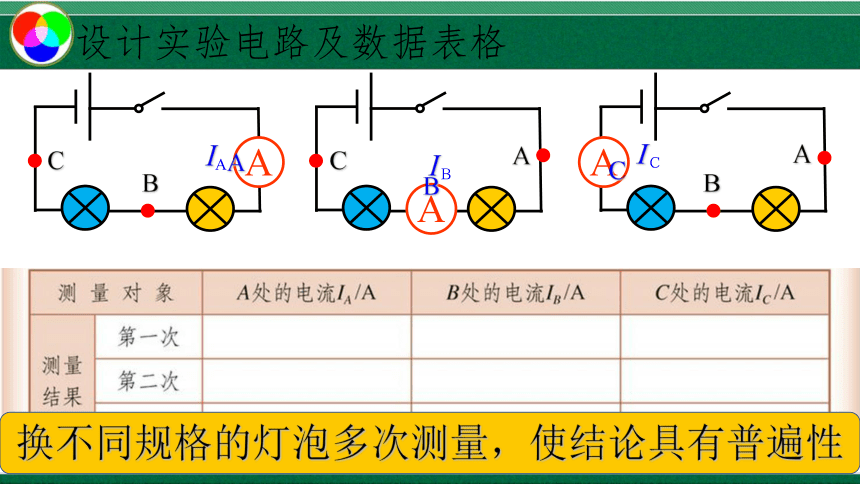

设计实验电路及数据表格
IA
B
C
A
C
A
A
B
A
A
B
C
A
IＢ
IＣ
换不同规格的灯泡多次测量，使结论具有普遍性

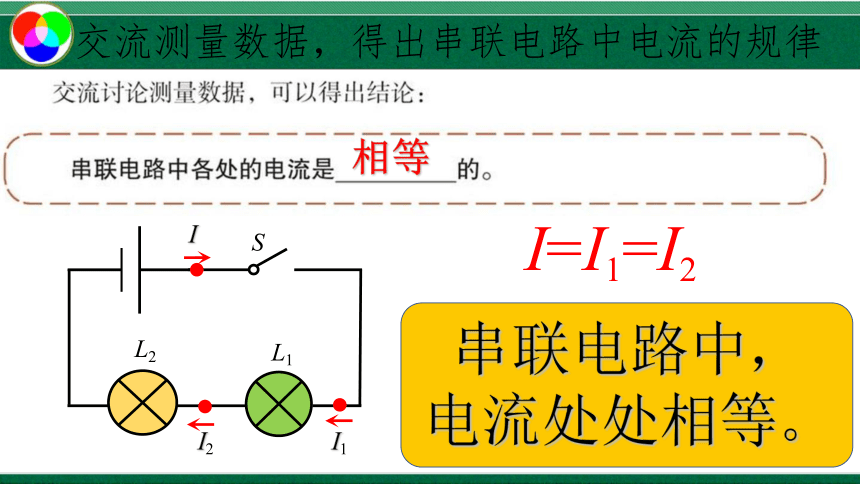

交流测量数据，得出串联电路中电流的规律
I
I1
I2
L1
L2
S
相等
I=I1=I2
串联电路中，
电流处处相等。
猜想并联电路中A、B、C三点的电流关系
猜想：
A、B、C
三点的电流
有什么关系
A
B
C
L1
L2
S
L2
S
A
B
C
L1
1.
在同一电路中，各处电流相等？IA=IB=IC
？
2.总电流等于各支路的电流之和？IA=IB+IC
？
L1
L2
S
L1
L2
S

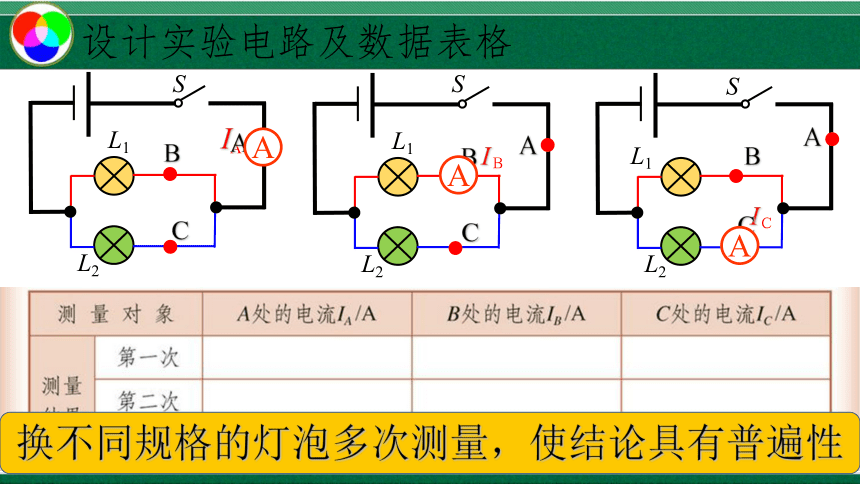

设计实验电路及数据表格
L1
L2
S
IA
B
C
A
IＣ
A
B
C
A
B
C
A
A
IＢ
A
换不同规格的灯泡多次测量，使结论具有普遍性

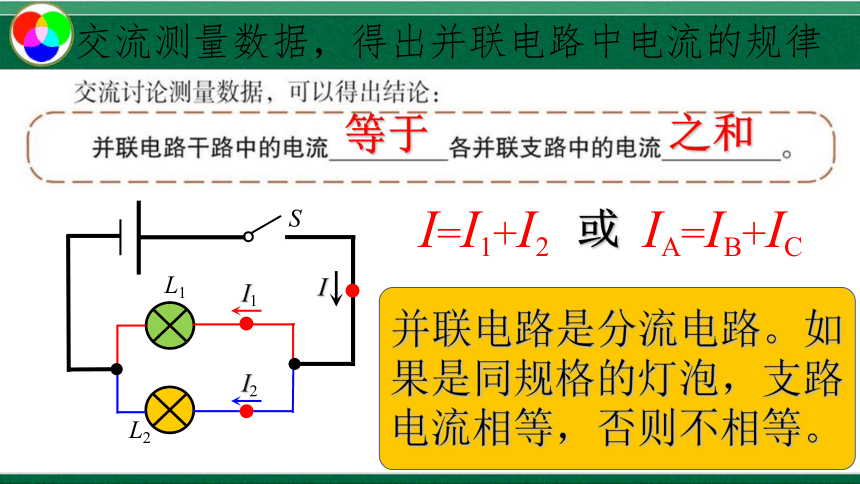

交流测量数据，得出并联电路中电流的规律
I
I1
I2
L1
L2
S
等于
之和
并联电路是分流电路。如果是同规格的灯泡，支路电流相等，否则不相等。
IA=IB+IC
I=I1+I2
或

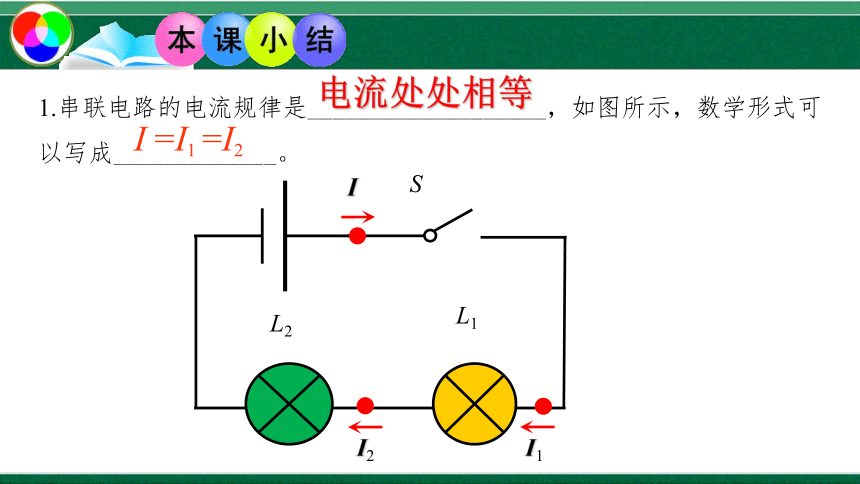

1.串联电路的电流规律是___________________，如图所示，数学形式可以写成_____________。
电流处处相等
I
I1
I2
L1
L2
S
I
=I1
=I2

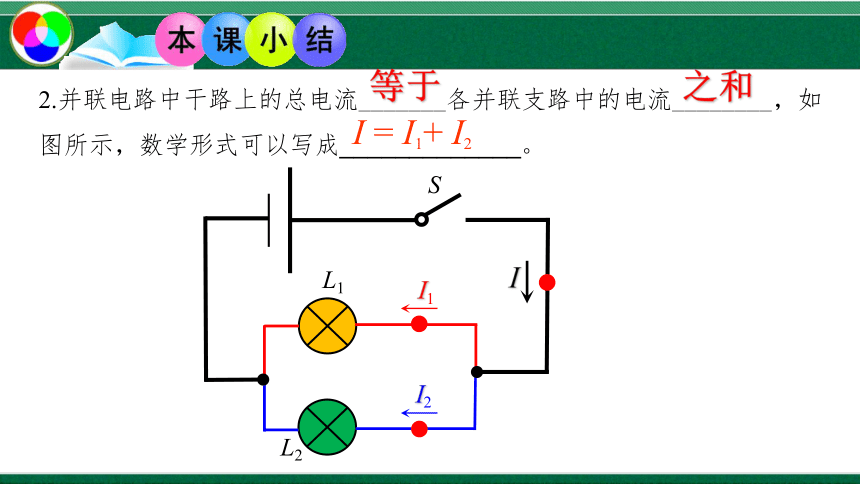

2.并联电路中干路上的总电流_______各并联支路中的电流________，如图所示，数学形式可以写成_____________。
I
I1
I2
L1
L2
S
等于
之和
I
=
I1+
I2
自我评价与作业
会相同，串联电路中电流处处相等
自我评价与作业
I2=I
-I1=1A-0.4A=0.6A
自我评价与作业
L1
L2
L2
1.如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2
A，则IB＝_______，
IC＝_______。
0.2
A
0.2
A
A
B
C
L1
L2
2.如图所示电路图，电流表A1的示数为0.9
A，A3的示数为0.4
A，则通过L1的电流是
_____，通过L2的电流是_____，通过干路的电流是______。
0.4
A
0.9
A
0.5
A
L1
L2
A1
A3
A2
3.在图所示的电路中，电流表A1的示数为1.2
A，电流表A2的示数为0.5
A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
L2
L1
A2
A1
4.如下图所示电路图，电流表A2的读数为1.5A。电流表A1所选的量程未知，但其指针的偏转角度刚好和电流表A2相同。则电路中通过L2的电流为
。
1.2A
L2
L1
A2
A1
5.有一种节日彩灯上串联着20只小灯泡，如果电源插头处的电流为200
mA，那么，通过每只小灯泡的电流是多大？
200mA
串联电路中电流处处相等。
6.某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200mA、1
A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
7.如图所示，将粗细不均匀的导体串联接入电路，b的半径为a的2倍，则这两处电流关系为
(　　)
C
Ia=2Ib
Ia=4Ib
Ia=Ib
2Ia=Ib
A.
B.
C.
D.
8.如所示，闭合开关，若在电路a、b两处接入电流表，其读数分别是2.3
A、1.6
A，则电流表接在c处时，其读数应为_____A。
0.7
9.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小。为了进一步探究
A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是
(　　)
D
A.将电源两极对调，再次测量A、B、C三处的电流；
B.改变开关S的位置，再次测量A、B、C三处的电流；
C.将图中两只灯泡位置对调，再次测量A、B、C三处的电流；
D.换用不同规格的灯泡，再次测量A、B、C三处的电流。
10.在家庭电路中，各灯之间是并联在零线和火线之间的，如果火线中要求通过的最大电流不超过5
A，通过每盏灯的电流为0.18
A，问在这种家庭电路中，最多能接多少这样相同规格的灯？
11.某同学进行了如下实验,用电流表分别测出a、b、c三处的电流I1、I2、I3,改变干电池的节数，重复实验，记录数据如下表
⑴该实验探究的问题是____________________。
⑵该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议：_________________________________
选用不同规格的灯泡多次实验
并联电路的电流特点
．
0.8
0.6
0.4
0.4
0.3
0.2
0.4
0.3
0.2
电流
次数
I1/A
I2/A
I3/A
1
2
3
12.在如左下图电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如右图所示。则：
⑴
电流表A3的示数是多少?
⑵
通过灯泡L1和L2的电流各是多少?
A3
