4.2《电流的测量》 练习（答案与试题未分开）

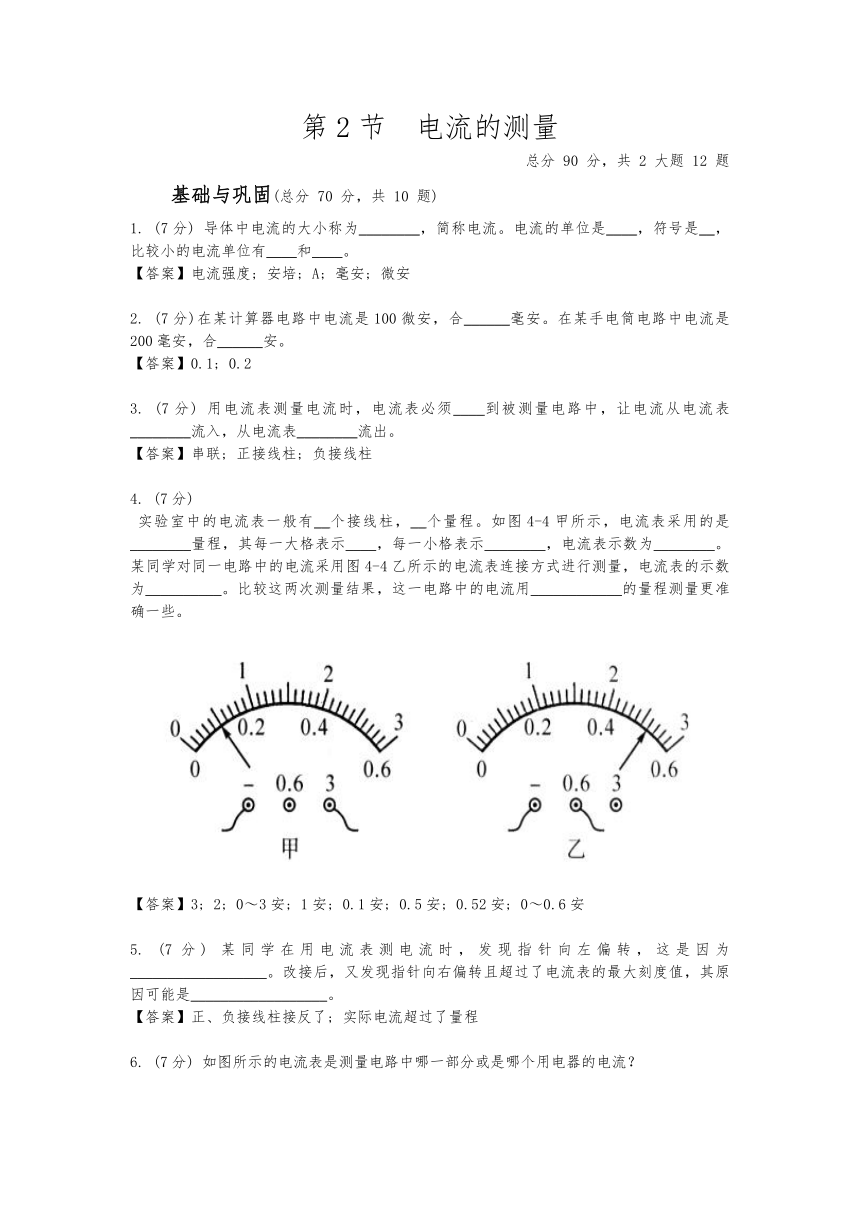

第2节 电流的测量
总分 90 分，共 2 大题 12 题
基础与巩固(总分 70 分，共 10 题)
1. (7分) 导体中电流的大小称为________，简称电流。电流的单位是____，符号是__，比较小的电流单位有____和____。
【答案】电流强度; 安培; A; 毫安; 微安
2. (7分)在某计算器电路中电流是100微安，合______毫安。在某手电筒电路中电流是200毫安，合______安。
【答案】0.1; 0.2
3. (7分) 用电流表测量电流时，电流表必须____到被测量电路中，让电流从电流表________流入，从电流表________流出。
【答案】串联; 正接线柱; 负接线柱
4. (7分)
实验室中的电流表一般有__个接线柱，__个量程。如图4-4甲所示，电流表采用的是________量程，其每一大格表示____，每一小格表示________，电流表示数为________。某同学对同一电路中的电流采用图4-4乙所示的电流表连接方式进行测量，电流表的示数为__________。比较这两次测量结果，这一电路中的电流用____________的量程测量更准确一些。

【答案】3; 2; 0～3安; 1安; 0.1安; 0.5安; 0.52安; 0～0.6安
5. (7分) 某同学在用电流表测电流时，发现指针向左偏转，这是因为__________________。改接后，又发现指针向右偏转且超过了电流表的最大刻度值，其原因可能是__________________。
【答案】正、负接线柱接反了; 实际电流超过了量程

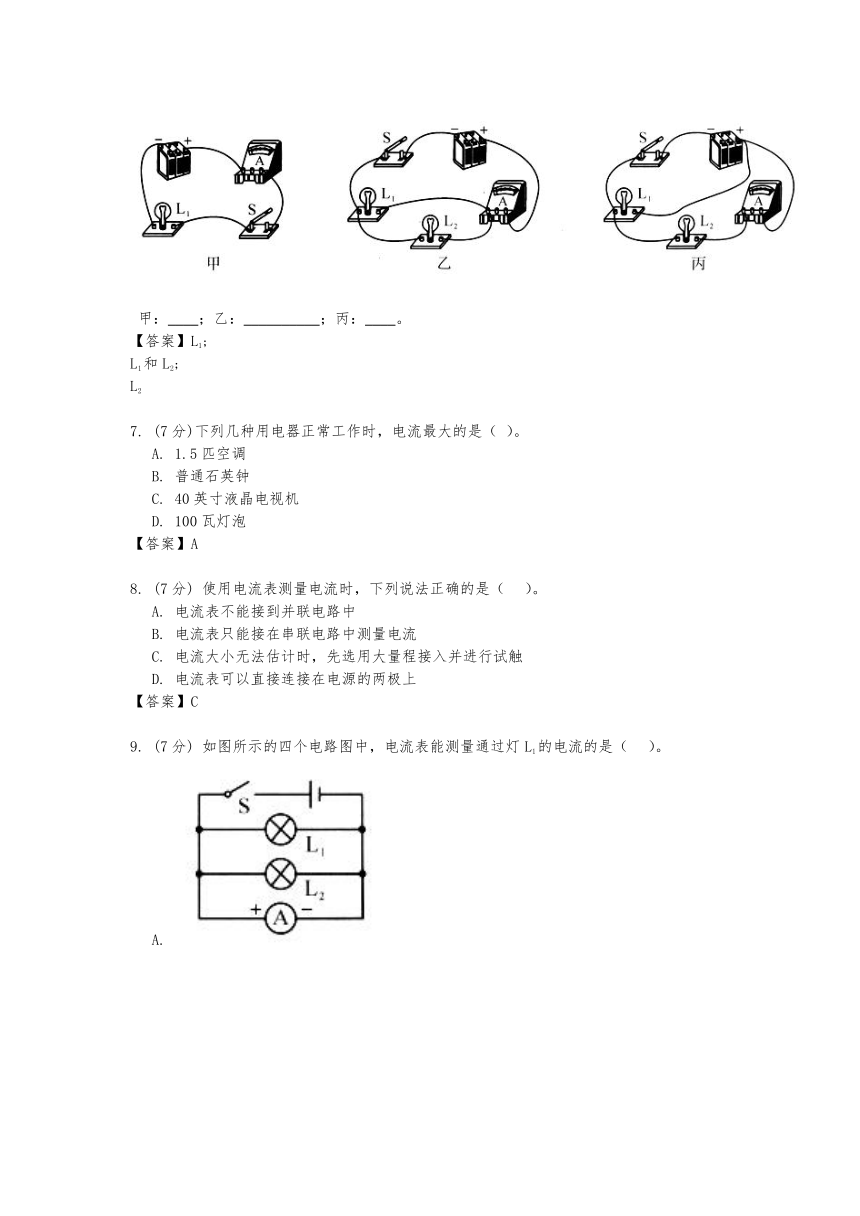

6. (7分) 如图所示的电流表是测量电路中哪一部分或是哪个用电器的电流？

甲：____；乙：__________；丙：____。
【答案】L1;
L1和L2;
L2
7. (7分)下列几种用电器正常工作时，电流最大的是（ ）。
A. 1.5匹空调
B. 普通石英钟
C. 40英寸液晶电视机
D. 100瓦灯泡
【答案】A
8. (7分) 使用电流表测量电流时，下列说法正确的是（ ? ）。
A. 电流表不能接到并联电路中
B. 电流表只能接在串联电路中测量电流
C. 电流大小无法估计时，先选用大量程接入并进行试触
D. 电流表可以直接连接在电源的两极上
【答案】C
9. (7分) 如图所示的四个电路图中，电流表能测量通过灯L1的电流的是（ ? ）。
A.
B.
C.
D.
【答案】D
10. (7分) 如图所示的实物图中，电流表能测量通过灯L1的电流的是（ ? ）。
A.
B.
C.
D.
【答案】D
拓展与提高(总分 20 分，共 2 题)
11. (10分) 某同学使用电流表时，本应选用“0~3A”的量程，但误选“0~0.6A”。连接时，电流从“-”接线柱流入，从“0.6”接线柱流出。这样做导致的后果是（ ? ?）。
A. 电流表正常工作
B. 指针不动
C. 指针摆动的角度过小
D. 指针反向偏转
【答案】D
12. (10分) 观察图，回答下列问题。

(1) 甲、乙、丙三个电路图中，__存在错误。闭合开关后，该电路将出现____现象。
【答案】丙; 短路
(2)
【答案】 L1和L2 ?图略
