4.5《电压的测量》 练习（答案与试题未分开）

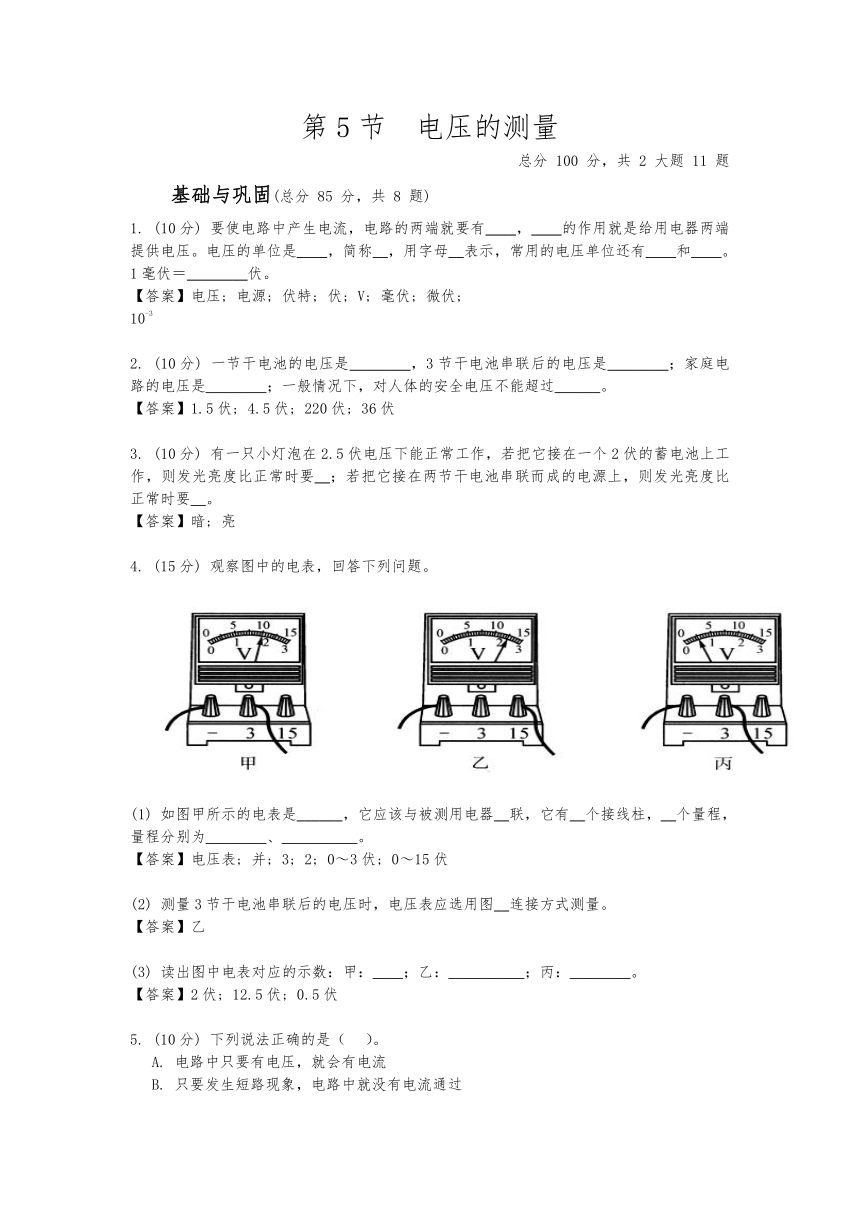

第5节 电压的测量
总分 100 分，共 2 大题 11 题
基础与巩固(总分 85 分，共 8 题)
1. (10分) 要使电路中产生电流，电路的两端就要有____，____的作用就是给用电器两端提供电压。电压的单位是____，简称__，用字母__表示，常用的电压单位还有____和____。1毫伏＝________伏。
【答案】电压; 电源; 伏特; 伏; V; 毫伏; 微伏;
10-3
2. (10分) 一节干电池的电压是________，3节干电池串联后的电压是________；家庭电路的电压是________；一般情况下，对人体的安全电压不能超过______。
【答案】1.5伏; 4.5伏; 220伏; 36伏
3. (10分) 有一只小灯泡在2.5伏电压下能正常工作，若把它接在一个2伏的蓄电池上工作，则发光亮度比正常时要__；若把它接在两节干电池串联而成的电源上，则发光亮度比正常时要__。
【答案】暗; 亮
4. (15分) 观察图中的电表，回答下列问题。

(1) 如图甲所示的电表是______，它应该与被测用电器__联，它有__个接线柱，__个量程，量程分别为________、__________。
【答案】电压表; 并; 3; 2; 0～3伏; 0～15伏
(2) 测量3节干电池串联后的电压时，电压表应选用图__连接方式测量。
【答案】乙
(3) 读出图中电表对应的示数：甲：____；乙：__________；丙：________。
【答案】2伏; 12.5伏; 0.5伏
5. (10分) 下列说法正确的是（ ? ）。
A. 电路中只要有电压，就会有电流
B. 只要发生短路现象，电路中就没有电流通过
C. 电路中有电源，就一定有电流
D. 电路中有电流，则电路两端一定有电压
【答案】D
6. (10分) 用电压表测量电压时，发现指针偏到零刻度的左侧了，其原因是（ ? ）。
A. 电压表的正、负接线柱接反了
B. 电压表的量程太大了
C. 电压表的量程太小了
D. 电压表未经用电器直接接在电源两端
【答案】A

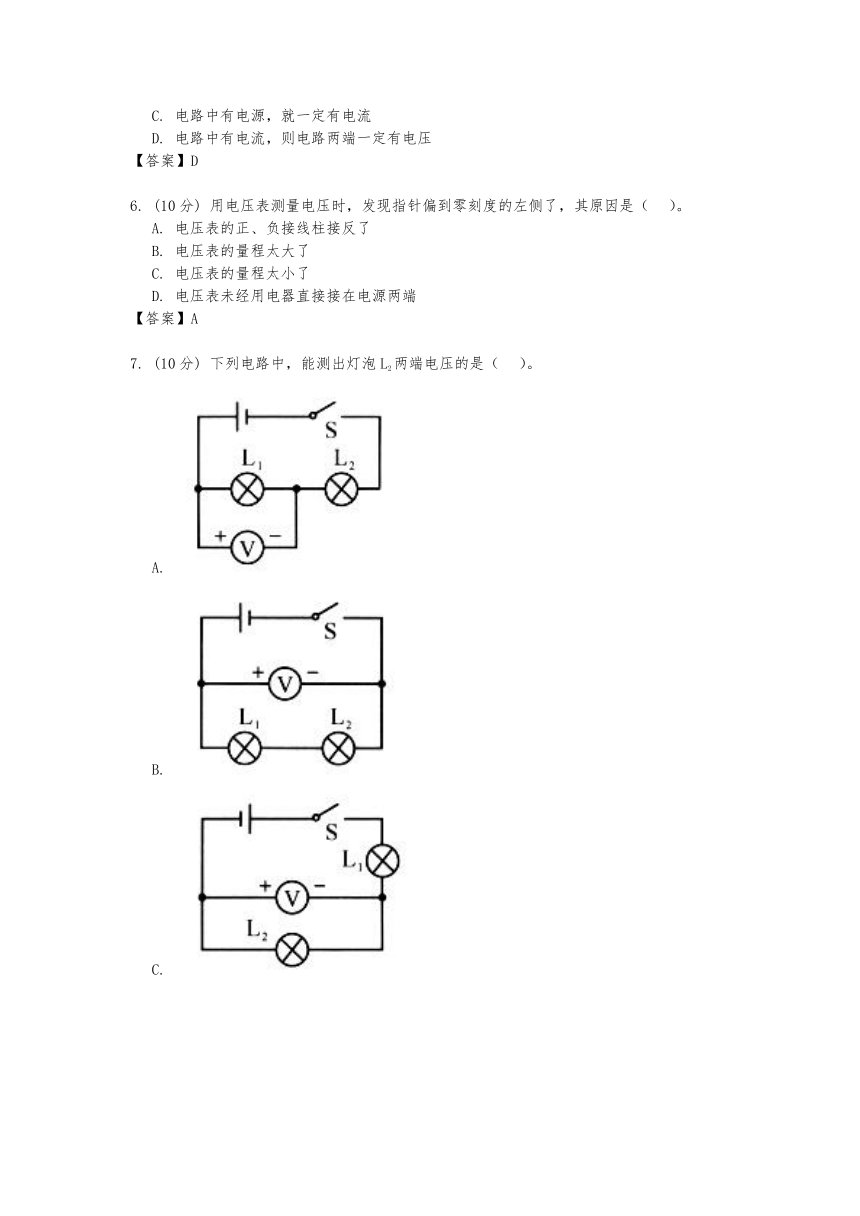

7. (10分) 下列电路中，能测出灯泡L2两端电压的是（ ? ）。
A.
B.
C.
D.
【答案】D
8. (10分) 如图所示电路，电压表所测电压是（ ? ?）。

A. 红灯两端的电压
B. 绿灯两端的电压
C. 红灯和绿灯的总电压
D. 电源的电压
【答案】B
拓展与提高(总分 15 分，共 3 题)
9. (5分) 如图所示的电路中，图甲中电压表测量的是____的电压，图乙中电压表测量的是____的电压。

【答案】L2;
L3
10. (5分) 如图所示，当开关S闭合后，要使电阻R1，R2并联，请在圆圈内填入合适的电表。

【答案】 上圆圈：电流表 下圆圈：电压表
11. (5分)
【答案】图略
