欧姆定律
第十七章
第２节
　　
电学在中考中所占的比例相当大（约占30%）。如果没有充分把握，那么要在中考中取得高分是比较困难的。欧姆定律是初中物理的重点，是中考的热点和必考内容，在中考中，题型多，题目的频率高。欧姆定律是电学的基本,它是进一步学习电学知识和分析电路的基础。
A
V
S
R
R
`
一、复习
活动：1.在上一节探究“导体上的电流跟导体两端电压的关系”实验中，应用了哪种研究问题的的方法？
,在研究过程中控制了哪个物理量?
利用上节课得出的结论，填充表格。并说明原因
0.1
0.2
0.3
在电阻一定时，导体中的电流跟这段导体两端的电压成正比。
滑动变阻器在实验中起到什么作用？
控制变量法
A
V
S
R
R
`
0.6
0.3
0.2
在电压一定时，导体中的电流跟导体的电阻成反比。
滑动变阻器在实验中起到什么作用？
2、
探究“电流跟导体的电阻的关系”，应该控制哪个量不变？每次换用不同的定值电阻后，
，
调节变阻器的滑片，保持定值电阻两端的电压不变
读出电流表的示数，并记录数据。
1．欧姆定律的内容：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
欧姆（1787-1854）
德国物理学家
2．欧姆定律的数学表达式：
一、欧姆定律
德国物理学家欧姆在19世纪做了大量的实验,归纳出了电流、电压、电阻之间的关系，即欧姆定律
各物理量单位：
U—________、R—_________、I—________。
伏特(V)
欧姆(Ω)
安培(A)
电压
电阻
电流
I
=
U
R
公式的对应性
U
、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：
R
U
I
×
R灯
U灯
I灯

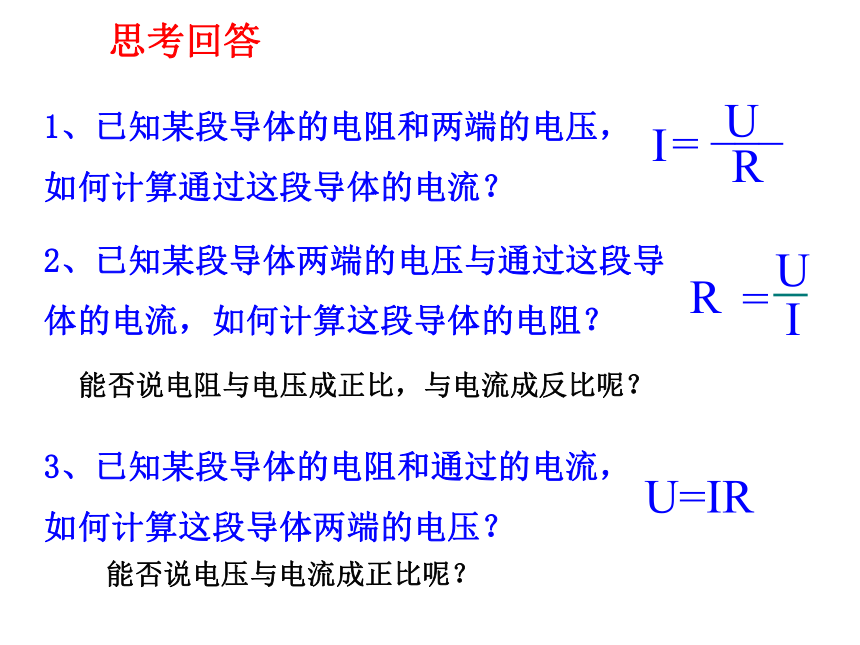

思考回答
2、已知某段导体两端的电压与通过这段导体的电流，如何计算这段导体的电阻？
1、已知某段导体的电阻和两端的电压，
如何计算通过这段导体的电流？
3、已知某段导体的电阻和通过的电流，
如何计算这段导体两端的电压？
I
=
___
R
U
U=IR
能否说电阻与电压成正比，与电流成反比呢？
能否说电压与电流成正比呢？
R
=
I
U
利用欧姆定律计算时应注意以下四点：
(1)分析电路图(必要时可根据题画出),明确电路的连接方式(及电表的测量对象)。
(2)明确题目中的已知量和待求量,必要时可在电路图中标出。
二、应用欧姆定律
(3)应用公式时注意“三性”。
（4）选用物理公式进行计算（书写格式要完整，规范）。
车床照明灯的电压是64V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。
R=32Ω
I=？
U=64V
应用1.已知电压、电阻，求电流
（2）列出已知条件和所求量
解题步骤：
（1）画电路图
（3）求I
U=64V
R=32Ω
解：
I=
U
R
64V
32Ω
=
=
2A
应用2：已知电阻、电流，求电压
在如图所示的电路中,调节滑动变阻器
R’，使灯泡正常发光,用电流表测得通过它的电流值是0.6A.已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压。
R=20Ω,
解：
U=IR
=0.6A×20Ω
两端的电压是12V。
=12V
答：
R=20Ω
A
I=0.6A
I=0.6A
U=
I
R
根据
，导出公式　　　
。
I
=
U
R
R′
某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。
应用3：已知电流、电压，求电阻
答：
_________________________
解：_________________________
U=220V,
I=0.18A
灯丝正常发光时的电阻值为1222.2Ω
R=
U
I
220V
0.18A
=
=1222.2Ω
A
V
根据
，导出公式　　　。
I
=
U
R
R=
U
I
4.加在某一电阻器两端的电压为5V时，通过它的电流是0.5
A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？
U2=20V
R=?
I2=?
I1=0.5A
R
U1=5V
U1=5V，I1=0.5A
解：
U1
I1
5V
0.5A
R=
=10Ω
=
U2=20V，R=10
Ω
解：
R
U2
10
Ω
20V
=
I2=
=2A
3.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V．求：
（1）电阻R1两端的电压；
（2）通过电阻R2的电流．
4.如图所示的电路中，电阻R1的阻值是5Ω，通过R1的电流是0.4A，若干路中的电流是0.5A。求：
（1）通过R2的电流；
（2）R2的阻值。
欧姆定律在串并联电路中的应用
1.欧姆定律：
2.变形公式：
　　例5
甲、乙分别接入电压比是2∶1的电路
中，已知它们的电阻比是2∶3，则通过它们的
电流比是　(　　　)
　　A．1∶1　B．2∶1　C．4∶3　D．3∶1
　　据题意
U甲∶U乙=
2∶1
；R甲∶R乙=
2∶3
　　根据
　　解得：
I甲∶I乙=
3∶1
解：
　　注意：甲和乙电压与电阻的对应关系不要出现错误。
D
I
=
U
R
　　1．关于电流跟电压和电阻的关系，下列说法正确的是（
）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
D
练一练
　　2．一条镍铬合金线的两端加上4
V电压时，通过的电流是0.2
A，则它的电阻是
Ω。若合金线的两端电压增至16
V时，它的电阻是
Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。
20
20
0~3
练一练
　　3．多
关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（
）
　A．在相同电压下，导体的电流和电阻成反比
　B．对同一个导体，导体中的电流和电压成正比
　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
A
B
D
练一练
　　4．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1
R2。（选填“大于”、“等于”
或“小于”）
大于
1
2
3
U/V
I/A
0
0.2
0.4
0.6
R1
R2
练一练
1、关于公式，下列说法正确的是(
)
A.导体两端的电压跟导体中的电流成正比
B.导体的电阻跟通过导体的电流成反比
C.当通过导体中的电流为0时，导体的电阻也为0
D.当导体两端电压一定时，导体中的电流跟导体的电阻成反比
D
2、一段导体接在电源电压为8
V的电路中，通过导体的电流为0.4
A.若将这段导体接在电压为2
V的电源上，这段导体的电阻为(
)
A.10
Ω
B.20
Ω
C.40
Ω
D.80
Ω
B
1、关于公式
，下列说法正确的是(
)
A.导体两端的电压跟导体中的电流成正比
B.导体的电阻跟通过导体的电流成反比
C.当通过导体中的电流为0时，导体的电阻也为0
D.当导体两端电压一定时，导体中的电流跟导体的电阻成反比
D
2、一段导体接在电源电压为8
V的电路中，通过导体的
电流为0.4
A。若将这段导体接在电压为2
V的电源上，这
段导体的电阻为(
)
A.10
Ω
B.20
Ω
C.40
Ω
D.80
Ω
B
4、某导体两端加上4.5V的电压时，通过它的电流为0.3A，
这个导体的电阻为____
。若导体两端加上3V的电压时，
通过它的电流为_____A，导体的电阻为____
。若导
体两端不加电压时，通过它的电流为____A，导体的电
阻为_____
。
15
0.2
15
15
0
3、一个阻值为4
的导体,在其两端加上6V的电压后,通过
它的电流为
A。
1.5
