人教版九年级物理十六章《电压 电阻》第四节变阻器同步练习 含答案

人教版九年级物理十六章《电压
电阻》第四节变阻器同步练习
含答案
知识点
滑动变阻器

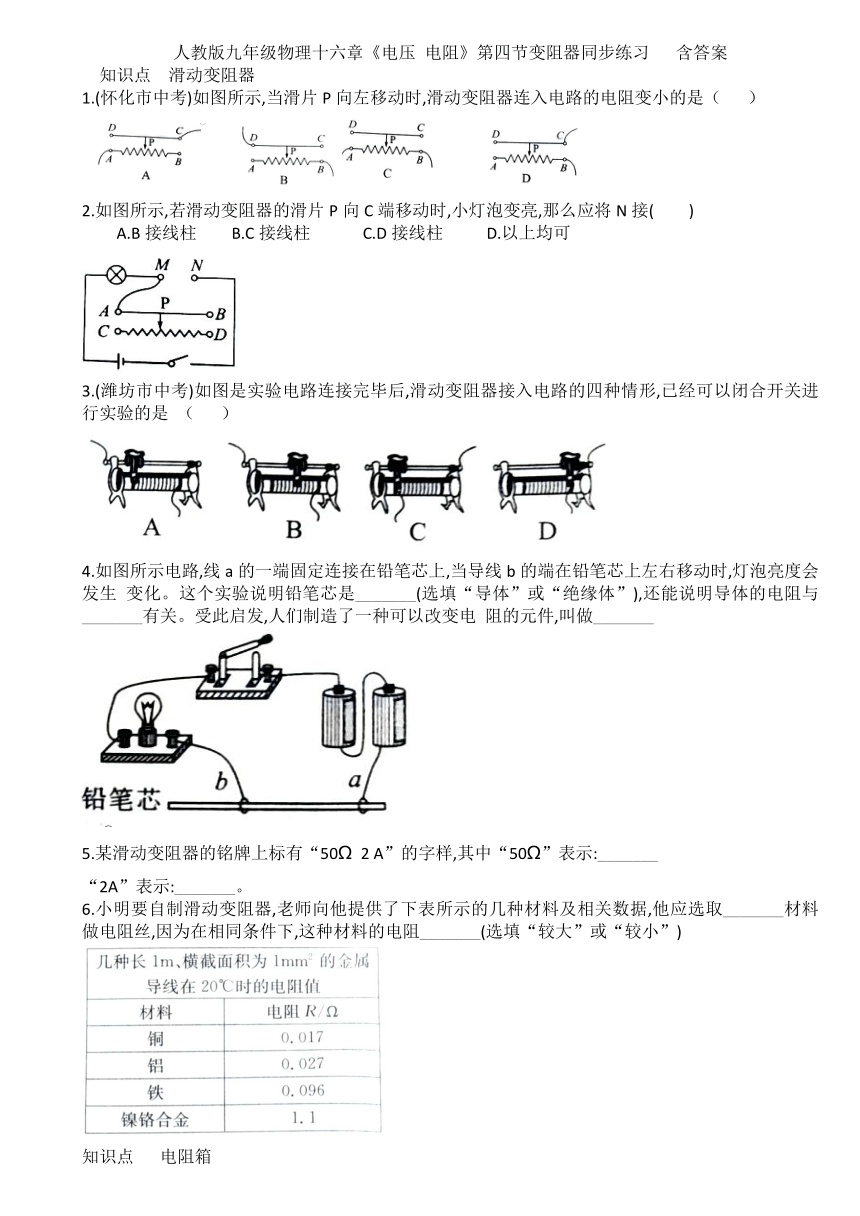

1.(怀化市中考)如图所示,当滑片P向左移动时,滑动变阻器连入电路的电阻变小的是（
）
2.如图所示,若滑动变阻器的滑片P向C端移动时,小灯泡变亮,那么应将N接(
)
A.B接线柱
B.C接线柱
C.D接线柱
D.以上均可
3.(潍坊市中考)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是
（
）
4.如图所示电路,线a的一端固定连接在铅笔芯上,当导线b的端在铅笔芯上左右移动时,灯泡亮度会发生
变化。这个实验说明铅笔芯是_______(选填“导体”或“绝缘体”),还能说明导体的电阻与_______有关。受此启发,人们制造了一种可以改变电
阻的元件,叫做_______
5.某滑动变阻器的铭牌上标有“50Ω
2
A”的字样,其中“50Ω”表示:_______
“2A”表示:_______。
6.小明要自制滑动变阻器,老师向他提供了下表所示的几种材料及相关数据,他应选取_______材料做电阻丝,因为在相同条件下,这种材料的电阻_______(选填“较大”或“较小”)
知识点
电阻箱

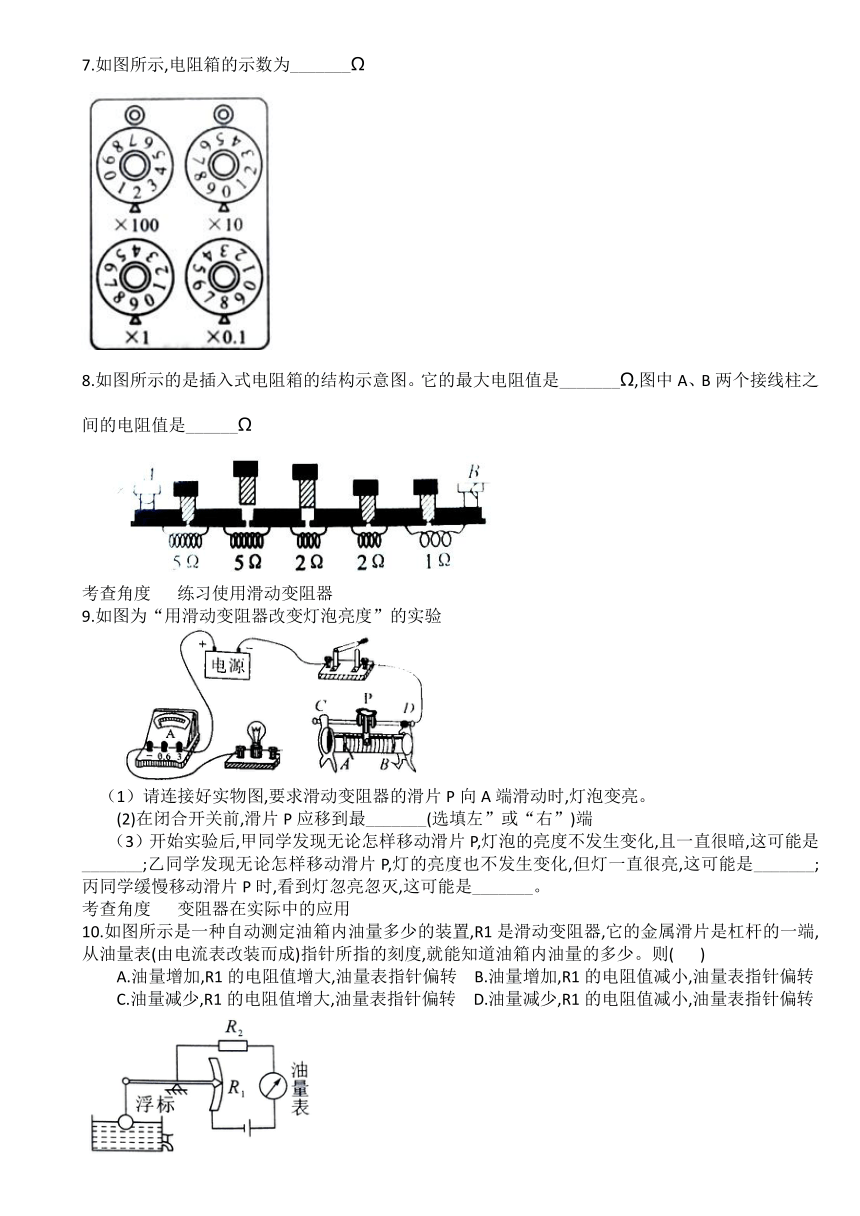

7.如图所示,电阻箱的示数为_______Ω
8.如图所示的是插入式电阻箱的结构示意图。它的最大电阻值是_______Ω,图中A、B两个接线柱之间的电阻值是______Ω
考查角度
练习使用滑动变阻器
9.如图为“用滑动变阻器改变灯泡亮度”的实验
（1）请连接好实物图,要求滑动变阻器的滑片P向A端滑动时,灯泡变亮。
(2)在闭合开关前,滑片P应移到最_______(选填左”或“右”)端
（3）开始实验后,甲同学发现无论怎样移动滑片P,灯泡的亮度不发生变化,且一直很暗,这可能是_______;乙同学发现无论怎样移动滑片P,灯的亮度也不发生变化,但灯一直很亮,这可能是_______;丙同学缓慢移动滑片P时,看到灯忽亮忽灭,这可能是_______。
考查角度
变阻器在实际中的应用
10.如图所示是一种自动测定油箱内油量多少的装置,R1是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少。则(
)
A.油量增加,R1的电阻值增大,油量表指针偏转
B.油量增加,R1的电阻值减小,油量表指针偏转
C.油量减少,R1的电阻值增大,油量表指针偏转
D.油量减少,R1的电阻值减小,油量表指针偏转
11.一位同学设计了一个风力测定仪如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于_______,观察_______可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能,可采取的方法是_______
12.(实践创新·技术运用)如图为一种测量体重的装置,其中体重示数计是由_______表改装成的。当没有测体重时,绝缘体_______(选填“切断”或“接通”)电路。电路中R1的作用_______
考查角度
电位器
13.如图所示的电位器实质是一种_______,它是靠改变连入电路的电阻线的_______来改变电阻值的
14.(沈阳市中考)如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将_______(选填“a和b”“a和c”或“b和c”)接线柱接入电路。
答案
A
B
A
导体
导体长度
滑动变阻器
该滑动变阻器的最大阻值是50Ω
滑动变阻器允许通过的最大电流是2A
镍络合金
较大
209.8
15
7
略
右
变阻器同时接下面两个接线柱
变阻器同时接上面两个接线柱
变阻器滑片接触不良
B
滑动变阻器
灯泡亮度
在电路中串连一个电流表
电流
切断
保护电路
变阻器
长度
b和c
