4.4《变阻器》 练习（答案与试题未分开）

第四节 变阻器
总分 100 分，共 3 大题 11 题
单选题(总分 49 分，共 7 题)
1. (7分)下列用电器中，不需要变阻器的是
A. 调温电熨斗
B. 无极调光台灯
C. 收音机的音量调节旋钮
D. 家用白炽灯
【答案】D
2. (7分)（台州期末测试）如图所示的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是
A.
B.
C.
D.
【答案】A
3. (7分)一个滑动变阻器铭牌上标有“50 Ω ?1.5 A”的字样，它的意义是
A. 电阻的最小值是50欧，允许通过的最大电流是1.5安
B. 电阻的最小值是50欧，允许通过的最小电流是1.5安
C. 电阻的最大值是50欧，允许通过的最小电流是1.5安
D. 电阻的最大值是50欧，允许通过的最大电流是1.5安
【答案】D
4. (7分) 电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是

A. A、B两个接线柱分别接入电路
B. B、C两个接线柱分别接入电路
C. A、C两个接线柱分别接入电路
D. 以上连接方法都正确
【答案】B

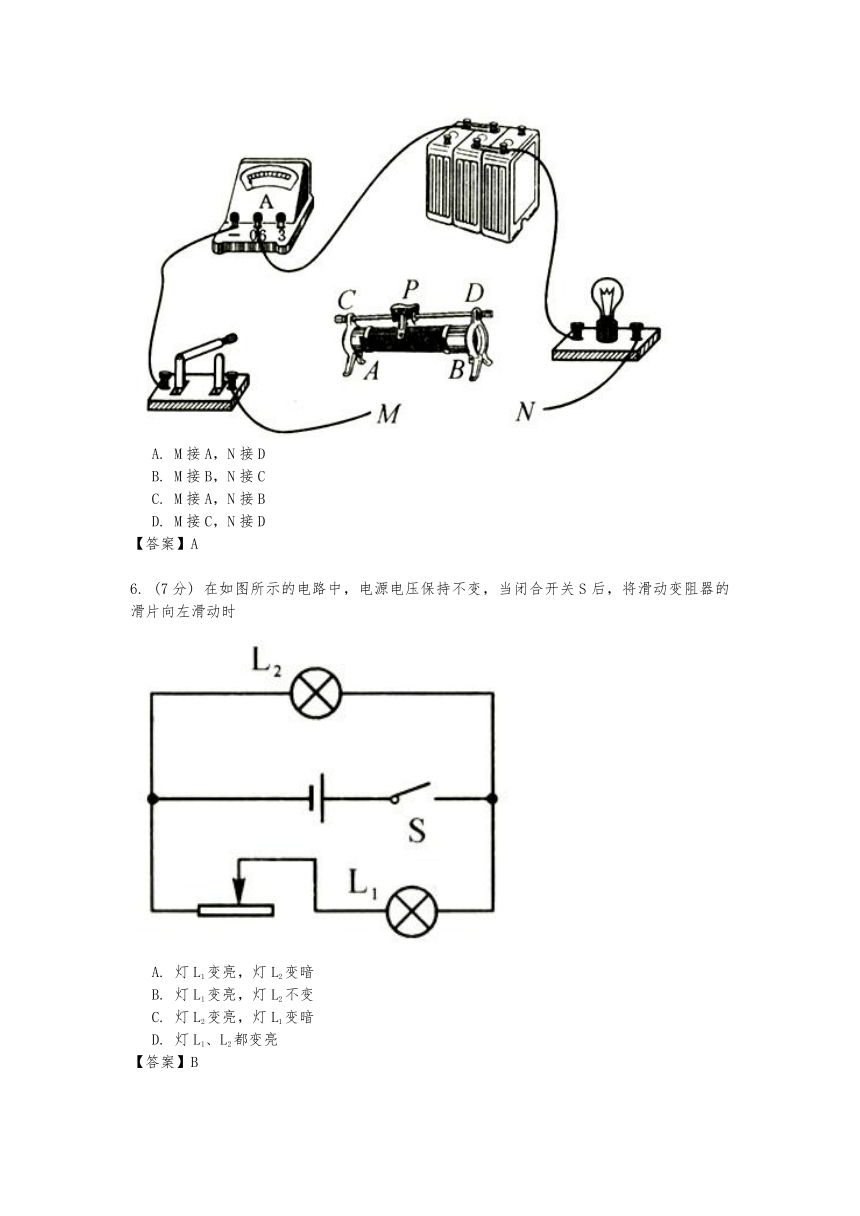

5. (7分) （舟山中考）如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是

A. M接A，N接D
B. M接B，N接C
C. M接A，N接B
D. M接C，N接D
【答案】A
6. (7分) 在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时

A. 灯L1变亮，灯L2变暗
B. 灯L1变亮，灯L2不变
C. 灯L2变亮，灯L1变暗
D. 灯L1、L2都变亮
【答案】B
7. (7分) 如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少。则

A. 油量增加，R1的电阻值增大，油量表指针偏转变小
B. 油量增加，R1的电阻值减小，油量表图指针偏转变大
C. 油量减少，R1的电阻值增大，油量表指针偏转变大
D. 油量减少，R1的电阻值减小，油量表指针偏转变小
【答案】B
填空题(总分 10 分，共 1 题)
8. (10分) （台州温岭市校级期中）如图，当滑片P向右移动时，接入电路中的电阻变大，则可知滑动变阻器接入电路的两个端点分别是C和__。（填“A”“B”或“D”）

【答案】A
实验探究题(总分 41 分，共 3 题)
9. (15分)按照图甲所示的电路图，将图乙中各个元件连接起来（电流表选0～0.6安量程）。
(1)
【答案】
10. (10分) 如图是小明自制的电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起（弹簧的电阻不计）。

(1) 要使电子秤能正常工作，下列电路连接正确的是__。
A．点“1”与点“2”连接
B．点“1”与点“3”连接
C．点“2”与点“3”连接
【答案】C
(2) 小明在正确完成电路连接后，闭合开关S，在托盘中放100克的砝码时，发现电流表有一示数，若将1千克的物体放在托盘中，则电流表的示数与原来相比应该____ （填“变大”“变小”或“不变”）。
【答案】变小
11. (16分)（台州温岭市校级期中改编）为了观察小灯泡中电流的变化，小宇选用了电流表、两节干电池、滑动变阻器、开关、导线等器材。
(1) 请你帮他完成如图实验电路的连接。

【答案】
(2) 小明也做了这个实验，但是他接好电路后，无论怎样移动滑片P，电流表示数无变化，且灯光较暗，可能的原因是
_______________________________________________________________________________________________________________________________。
【答案】滑动变阻器同时接下面两个接线柱
(3) 某同学用电流表测量电流时，发现电表指针向左边没有刻度的地方偏转，这是因为____________________________________________________________________________ ________________。
【答案】电流表正负接线柱接反了
