第一章 第四节地形图的判读课件(共59张PPT)

(共59张PPT)

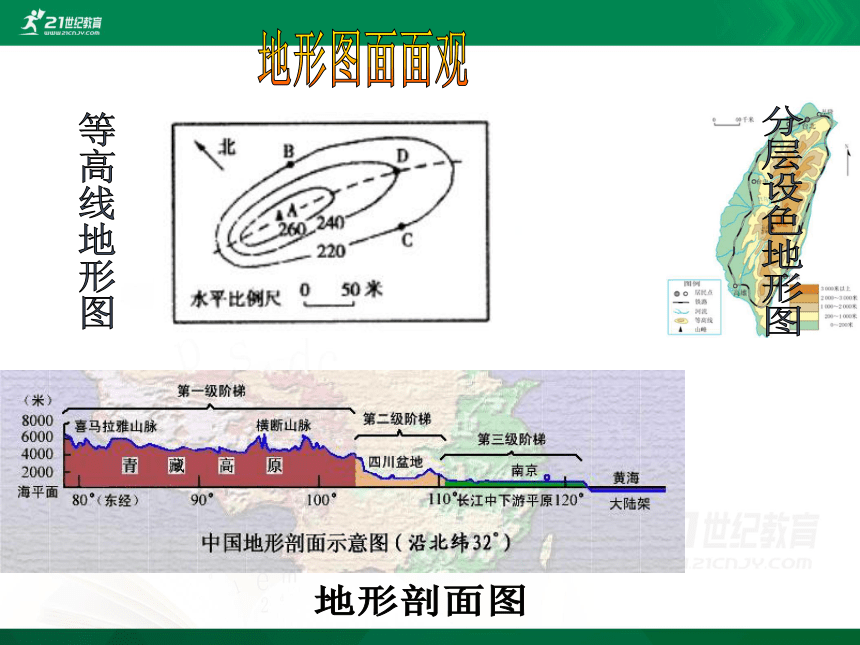

地形图
等高线地形图
分层设色地形图
地形剖面图

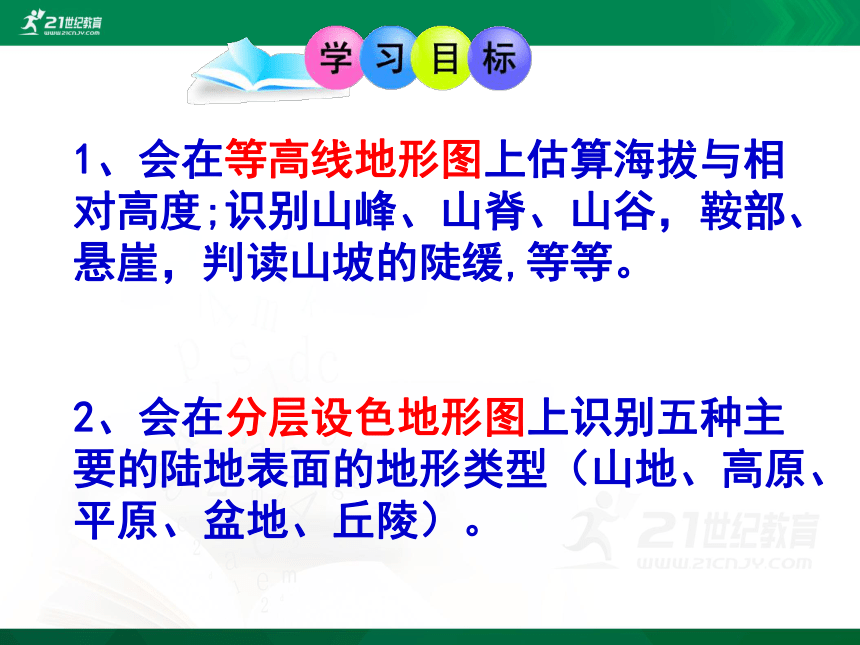

1、会在等高线地形图上估算海拔与相对高度;识别山峰、山脊、山谷，鞍部、悬崖，判读山坡的陡缓,等等。
2、会在分层设色地形图上识别五种主要的陆地表面的地形类型（山地、高原、平原、盆地、丘陵）。

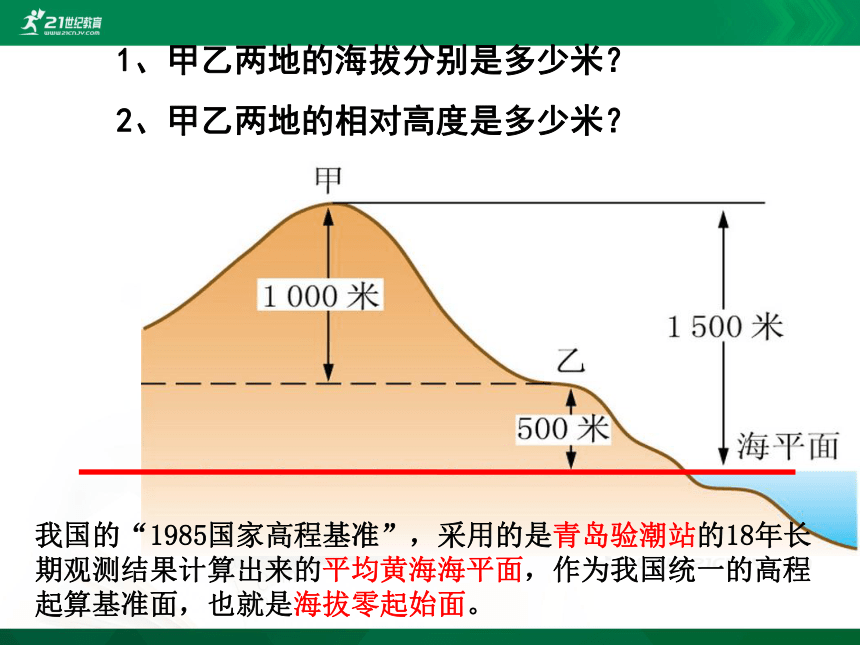

1、甲乙两地的海拔分别是多少米？
2、甲乙两地的相对高度是多少米？
我国的“1985国家高程基准”，采用的是青岛验潮站的18年长期观测结果计算出来的平均黄海海平面，作为我国统一的高程起算基准面，也就是海拔零起始面。
海拔—地面某个地点高出海平面的垂直
距离，称为海拔,又叫绝对高度。
相对高度—某个地点高出另一个地点的
垂直距离，叫做相对高度。
明确概念
艾丁湖为吐鲁番盆地的“盆底儿”，湖面低于黄海海平面154.31米，是我国陆地海拔的最低点。
珠穆朗玛峰的海拔为8844.43米，是中国最高峰，也是世界最高峰。
8844.43-（-154.31）=8998.74
-154.31米

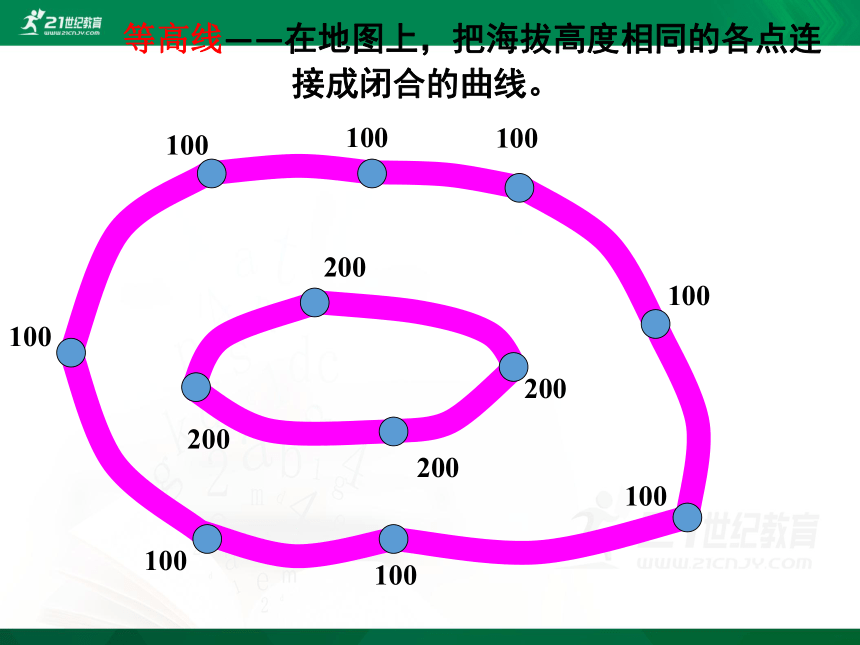

等高线——在地图上，把海拔高度相同的各点连
接成闭合的曲线。
100
100
100
100
100
100
100
200
200
200
200
100

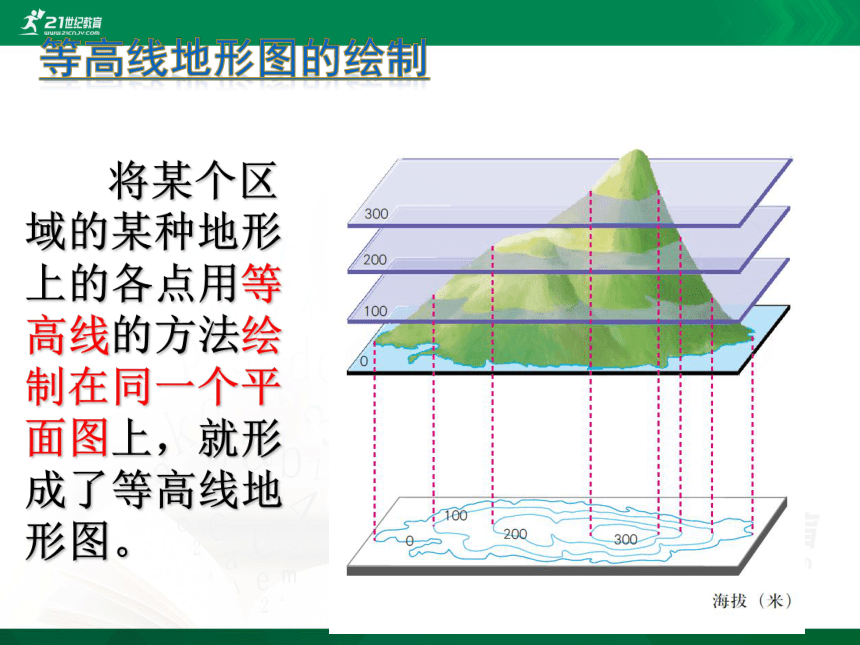

将某个区域的某种地形上的各点用等高线的方法绘制在同一个平面图上，就形成了等高线地形图。

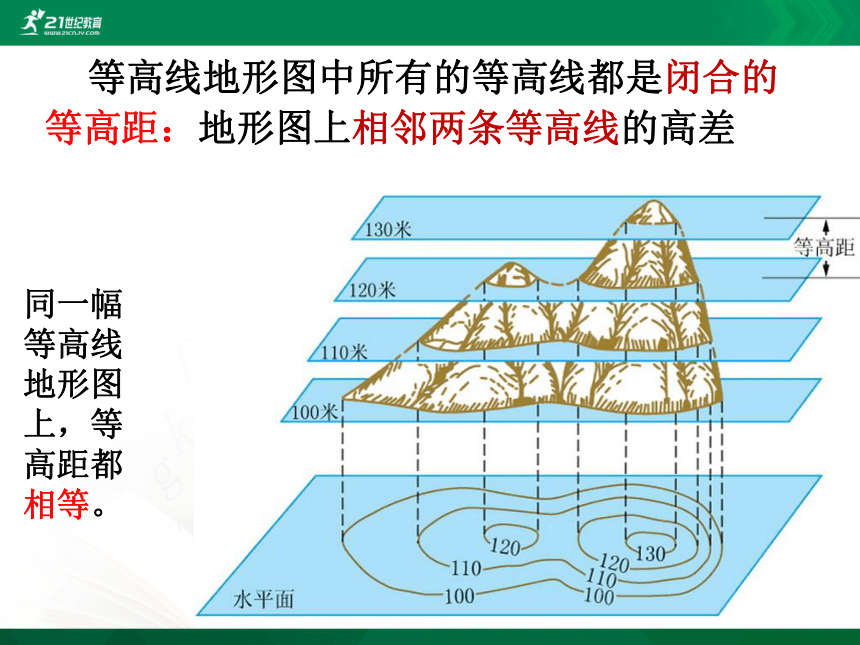

等高距：地形图上相邻两条等高线的高差
同一幅等高线地形图上，等高距都相等。
等高线地形图中所有的等高线都是闭合的
等高线地形图的判读
1、根据等高线数值判断地势高低
等高线的数值表示海拔，
数值大，海拔高，地势高；
数值小，海拔低，地势低。
100
200
300
A
B
等高线地形图的判读

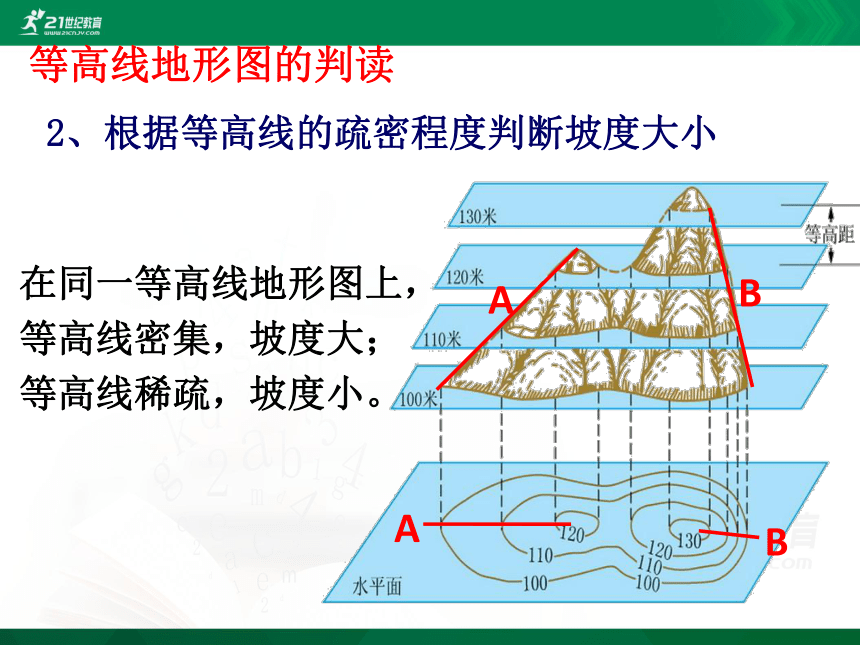

2、根据等高线的疏密程度判断坡度大小
在同一等高线地形图上，
等高线密集，坡度大；
等高线稀疏，坡度小。
A
A
B
B
缓坡：
坡度缓，水平距离上的高度变化不大，等高线稀疏。
陡坡：
坡度陡，在短距离内高度变化很大，等高线密集。
C
因为从C到A比从B到A的坡度缓（等高线比较稀疏）
爬山路线的选择
从B和C处上山到A点，哪里更容易？
为什么？
山峰
等高线地形图的判读
3、根据等高线的形态判断山体不同的部位
山峰
山
峰
山峰
等高线数值内大外小
你知道山峰的海拔是多少吗？
100
100
200
200
300
300
山峰
盆地
等高线呈闭合曲线,数值从中心向四周逐渐降低.
等高线呈闭合曲线,数值从中心向四周逐渐升高.
山脊
山谷
等高线弯曲时,凸出部分指向低处.
等高线弯曲时,凸出部分指向高处.
山脊线
山谷线
山脊与山谷的判断方法
2、山脊中间高、两边低；山谷中间低、两边高。
山脊
山谷
1、“指高为山谷、指低为山脊”。
山脊与山谷的判断方法
2、山脊中间高、两边低；山谷中间低、两边高。
3、有河流发育的是山谷。
山脊
山谷
1、“指高为山谷、指低为山脊”。
鞍
部
一组等高线的中间部分
鞍部
鞍部
陡崖
陡崖：
陡崖的等高线重叠在一起，表示高度变化很大。
山地不同的部位
山峰：
山脊：
山谷：
鞍部：
陡崖：
等高线闭合，中间高，四周低
中部高，两边低，等高线向低处突出
两山顶之间的低地
等高线重叠的地方
中部低，两边高，等高线向高处突出
山顶
山脊
山谷
鞍部
陡崖
▲
闭合曲线
中心（点）
等高线向低处突出
（线）
等高线向高处突出
（线）
两个山顶之间低地（点）
等高线重合的地方（线）
几种基本地形部位的判读
等深线—把海洋中深度相同的各点连接
成线，叫作等深线。
等深线上所标注的深度
海洋的深浅
等深线的疏密状况
海底坡度的大小
山顶
300
200
400
山脊
200
300
400
400
300
200
山谷
鞍部
陡崖
A
B
C
D
E
100
100
200
200
300
300
A
B
C
D
E
F
A____
D____
C____
B____
山谷
陡崖
E____
F____
山峰
山脊
山峰
鞍部
A
B
C
D
500
300
400
600
100
200
图中四条河流中，水速最慢的是
_____，河流中分布有瀑布的是
_____。
C
A
1.说出A、C、D处各地形部位的名称。
2.MN和HI表示的地形部位分别是什么？
3.F的海拔高度是多少？
4.从E到F的方向是从
到
。
山顶
鞍部
山谷
山脊
陡崖
620米
东南
西北
南
东
西
海拔每升高100米，气温下降0.6℃
补充：
你掌握好了吗
？
1、概念：海拔、相对高度、等高线、等高距、等深线
2、等高线地形图的绘制
3、等高线地形图的判读
根据海拔高度数值来判断地势的高低
根据等高线的疏密程度来判断坡度大小
在等高线地形图判断地形部位（山峰、
山谷、山脊、鞍部、陡崖）
分层设色地形图：
在等高线地形图和等深线地形图上，以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。
常常用“陆高海深”图例来表示海拔高度的变化
。
如何绘制分层设色地形图：
先绘制等高线地形图
绘制成分层设色地形图
着色
在分层设色地形图上，一般用绿色表示__________，蓝色表示_______________，积雪、冰川一般用白色表示,
山地、高原、丘陵一般用黄色、褐色表示。
平原
海洋
常见的陆地地形：
地形是指地表各种各样的形态。
陆地地形的基本类型有五种：
丘陵
山地
平原
高原
盆地
山
地
　　海拔在500米以上，崎岖不平，
具有耸立的山峰、陡峭的山坡
高
原
海拔在500米以上，外部较陡、内部起伏较为和缓的地形
盆
地
海拔不定，中间低、四周较高、但相对崎岖的地形
100
100
200
200
300
300
山峰
盆地
等高线呈闭合曲线,数值从中心向四周逐渐降低.
等高线呈闭合曲线,数值从中心向四周逐渐升高.
丘
陵
海拔在200～500米之间、崎岖不平的地形
平
原
海拔一般在200米以下、相对较平坦的地形
陆地上五种基本地形
0
200
1000
海拔（米）
高原
山地
丘陵
平原
500
高
原
山
地
丘
陵
平
原
盆
地
高度（米）
形态特征
大于500
高而平
大于500
高而陡
小于500
低而缓
小于200
低而平
无一定标准
四周高，
中间低
归
纳
小
结
下列各类地形图中，能够最直观地表示地面沿某一方向上地势起伏的是（
）
A.
等高线地形图
B.
地形剖面图
C.
平面示意图
D.
分层设色地形图
B
课堂练习
下列等高线示意图表示盆地地形的是（　）
A．
C．
D．
B．
A
海拔较高、中部平坦、边缘陡峻的是（　　）
A．山地
B．平原
C．高原
D．盆地
C
海拔一般在200米以下，且地面起伏较小的地形类型是（
）
A.
平原
B.
高原
C.
山地
D.
丘陵
A
下列选项中，A、B、C、D所示的地形部位名称排序与图序相符的是（　　）
A．①山谷
②鞍部
③山脊
④山顶
B．①山谷
②山顶
③鞍部
④山脊
C．①山谷
②山脊
③山顶
④鞍部
D．①山脊
②山谷
③山顶
④鞍部
A
Ｎ
500
300
400
600
100
200
１
当地政府准备在此修一座水库，则坝址应选（
）
A、1-2
B、1-3
C、2-3
D、2-4
２
３
４
水库大坝一般选在河谷、山谷的狭窄地区。
Ｃ
