教科版物理九年级上册第三章-认识电路-同步练习(含解析)

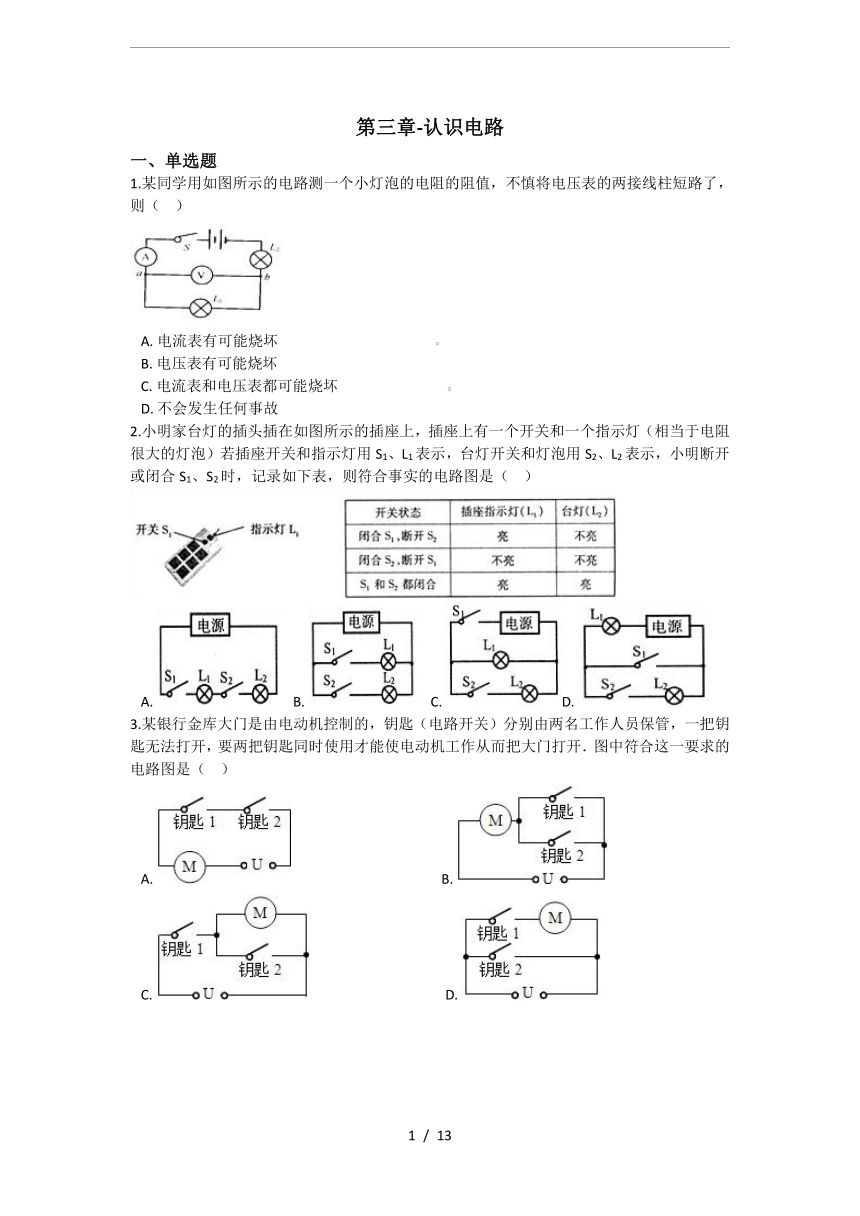

第三章-认识电路
一、单选题
1.某同学用如图所示的电路测一个小灯泡的电阻的阻值，不慎将电压表的两接线柱短路了，则（??
）
A.?电流表有可能烧坏??????????????????????????????????????????????
B.?电压表有可能烧坏
C.?电流表和电压表都可能烧坏????????????????????????????????
D.?不会发生任何事故
2.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示，小明断开或闭合S1、S2时，记录如下表，则符合事实的电路图是（??
）
A.????B.?????C.?D.?
3.某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．图中符合这一要求的电路图是（??
）
A.?????????????????????????????????????????????B.?
C.????????????????????????????????????????D.?

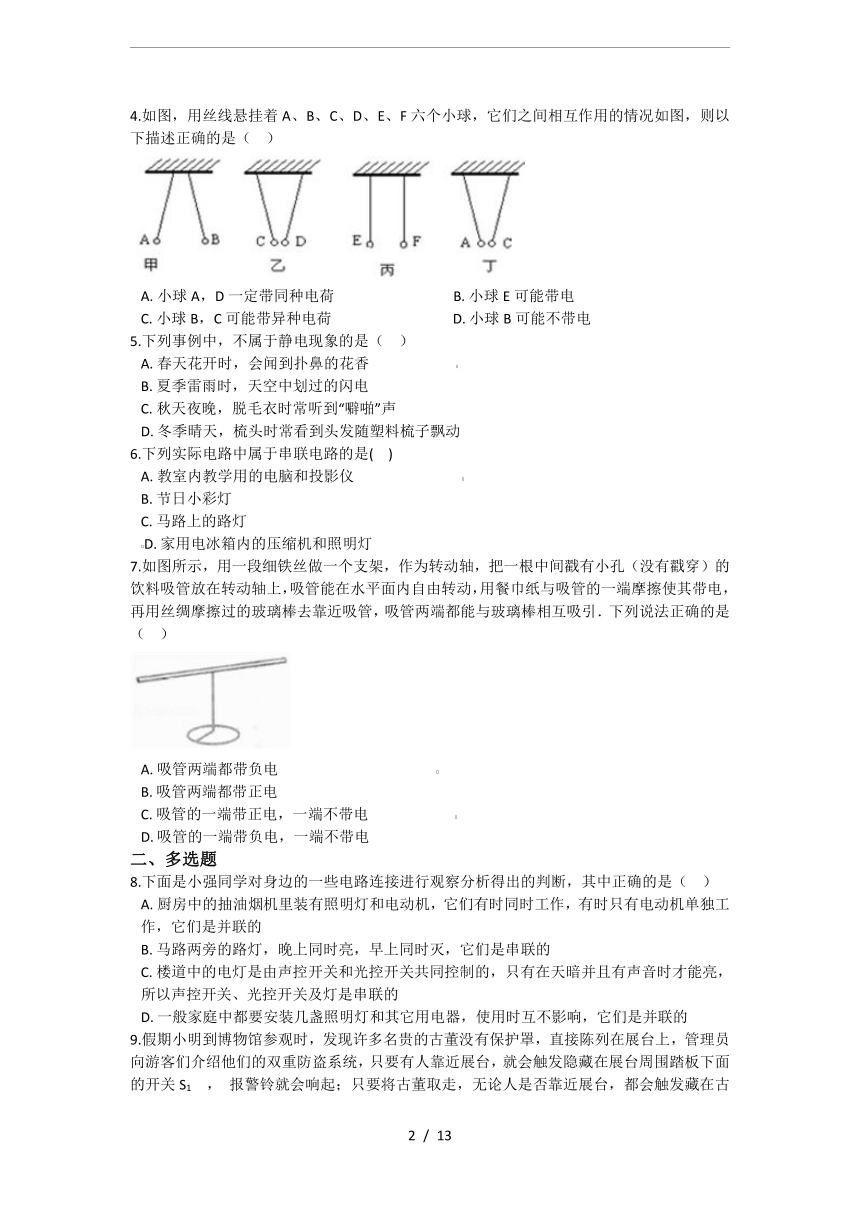

4.如图，用丝线悬挂着A、B、C、D、E、F六个小球，它们之间相互作用的情况如图，则以下描述正确的是（??
）
A.?小球A，D一定带同种电荷??????????????????????????????????B.?小球E可能带电
C.?小球B，C可能带异种电荷???????????????????????????????????D.?小球B可能不带电
5.下列事例中，不属于静电现象的是（??
）
A.?春天花开时，会闻到扑鼻的花香?????????????????????????
B.?夏季雷雨时，天空中划过的闪电
C.?秋天夜晚，脱毛衣时常听到“噼啪”声???????????????
D.?冬季晴天，梳头时常看到头发随塑料梳子飘动
6.下列实际电路中属于串联电路的是(??
)
A.?教室内教学用的电脑和投影仪　　　??????????????????
B.?节日小彩灯
C.?马路上的路灯　　　　???????????????????????????????????????
D.?家用电冰箱内的压缩机和照明灯
7.如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸与吸管的一端摩擦使其带电，再用丝绸摩擦过的玻璃棒去靠近吸管，吸管两端都能与玻璃棒相互吸引．下列说法正确的是（??
）
A.?吸管两端都带负电??????????????????????????????????????????????
B.?吸管两端都带正电
C.?吸管的一端带正电，一端不带电?????????????????????????
D.?吸管的一端带负电，一端不带电
二、多选题
8.下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（??
）
A.?厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的
B.?马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C.?楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D.?一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的

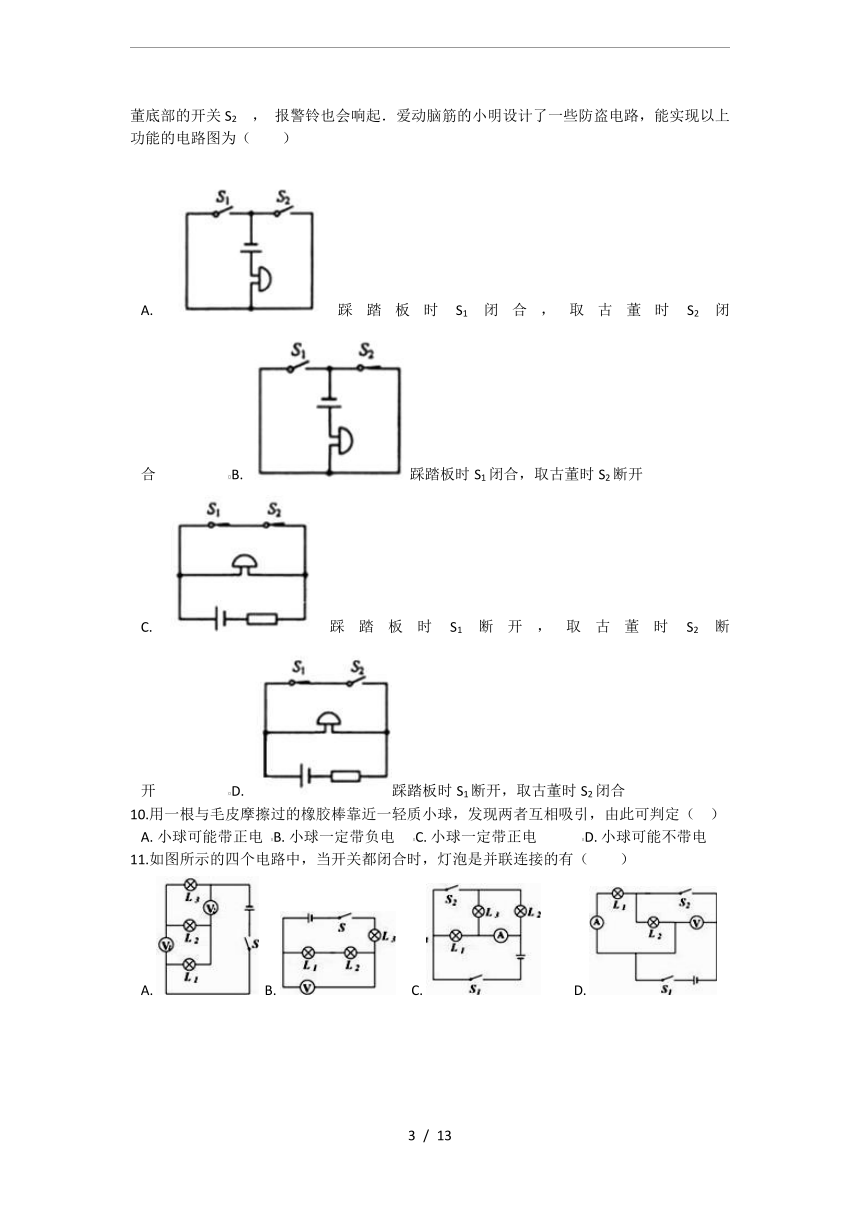

9.假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台周围踏板下面的开关S1
，
报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发藏在古董底部的开关S2
，
报警铃也会响起．爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（　　）
A.?踩踏板时S1闭合，取古董时S2闭合?????????????????????B.?踩踏板时S1闭合，取古董时S2断开
C.?踩踏板时S1断开，取古董时S2断开?????????????????????D.?踩踏板时S1断开，取古董时S2闭合
10.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相吸引，由此可判定（??
）
A.?小球可能带正电??B.?小球一定带负电?????C.?小球一定带正电?????????????D.?小球可能不带电
11.如图所示的四个电路中，当开关都闭合时，灯泡是并联连接的有（　　）
A.??B.?????C.??????????D.?

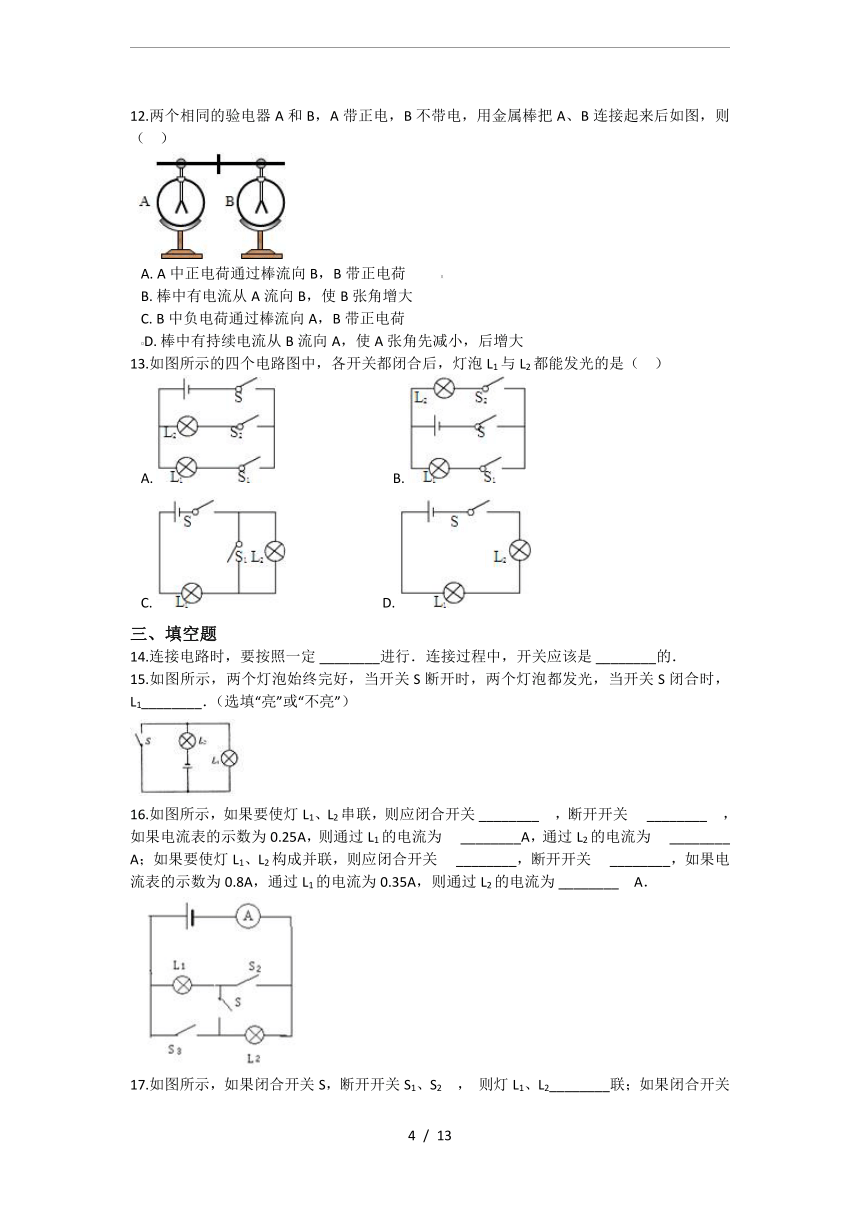

12.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则（??
）
A.?A中正电荷通过棒流向B，B带正电荷??????????
B.?棒中有电流从A流向B，使B张角增大
C.?B中负电荷通过棒流向A，B带正电荷??????????
D.?棒中有持续电流从B流向A，使A张角先减小，后增大
13.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2都能发光的是（??
）
A.??
??B.????
C.?????
????D.?
三、填空题
14.连接电路时，要按照一定?________进行．连接过程中，开关应该是?________的．
15.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，L1________．（选填“亮”或“不亮”）
16.如图所示，如果要使灯L1、L2串联，则应闭合开关?________　，断开开关　?________　，如果电流表的示数为0.25A，则通过L1的电流为　?________A，通过L2的电流为　?________　A；如果要使灯L1、L2构成并联，则应闭合开关　?________，断开开关　?________，如果电流表的示数为0.8A，通过L1的电流为0.35A，则通过L2的电流为?________　A．

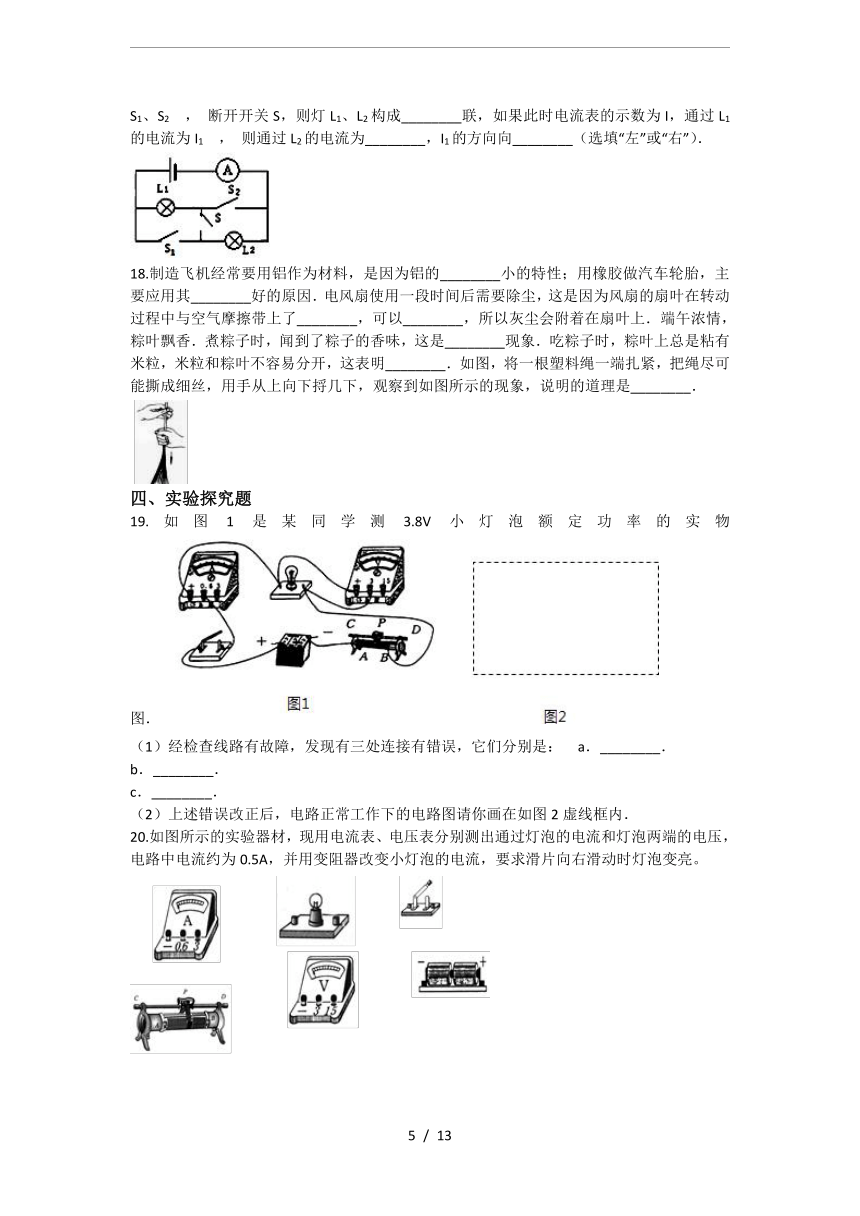

17.如图所示，如果闭合开关S，断开开关S1、S2
，
则灯L1、L2________联；如果闭合开关S1、S2
，
断开开关S，则灯L1、L2构成________联，如果此时电流表的示数为I，通过L1的电流为I1
，
则通过L2的电流为________，I1的方向向________（选填“左”或“右”）．
18.制造飞机经常要用铝作为材料，是因为铝的________小的特性；用橡胶做汽车轮胎，主要应用其________好的原因．电风扇使用一段时间后需要除尘，这是因为风扇的扇叶在转动
过程中与空气摩擦带上了________，可以________，所以灰尘会附着在扇叶上．端午浓情，
粽叶飘香．煮粽子时，闻到了粽子的香味，这是________现象．吃粽子时，粽叶上总是粘有
米粒，米粒和粽叶不容易分开，这表明________．如图，将一根塑料绳一端扎紧，把绳尽可
能撕成细丝，用手从上向下捋几下，观察到如图所示的现象，说明的道理是________．
四、实验探究题
19.如图1是某同学测3.8V小灯泡额定功率的实物图．
（1）经检查线路有故障，发现有三处连接有错误，它们分别是：
a．________．
b．________．
c．________．
（2）上述错误改正后，电路正常工作下的电路图请你画在如图2虚线框内．
20.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
??
（1）按要求连接实物图
（2）画出相应的电路图
（3）连接电路时开关应处于________?（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值________?（填“最大”或“最小”）处
（4）若闭合开关灯不亮，但电压表示数约等于电源电压，此时故障可能是________?；如发现电流表、电压表的指针均反偏，最简单的解决方法是________?；如移动滑片P发现两表示数均比较小且不变，则原因为________?
五、综合题
21.如图所示电路中
（1）若使L1、L2串联，则应闭合________，断开________；
（2）若使L1、L2并联，则应闭合________，断开________；
（3）如果闭合S1、S3而断开S2
，
则灯________亮；
（4）同时闭合开关________和________是不允许的．
22.如图所示，电冰箱是生活中常见的家用电器，请你回答以下问题
（1）电冰箱冷藏箱室内的灯泡和电动压缩机是如何连接的，并说出你的判断理由。
（2）请你说出一种使用电冰箱时可以节约电能的方法。
答案
一、单选题
1.【答案】D
【解析】【解答】解：根据电路图可知，电压表与灯泡L1并联，电流表测量电路电流，将电压表的两接线柱短路，电路为灯泡L2的基本电路，则电流表测量L2的电流，不会发生任何事故．
故选D．
【分析】知道电压表与灯泡L1并联，将电压表的两接线柱短路时同时会将灯泡L1短路，然后根据电流法即可判断．
2.【答案】C
【解析】【解答】如果闭合插座开关S1
，
断开台灯开关S2
，
指示灯L1发光，台灯L2不亮，则开关S2
，
控制L2；闭合S2
，
断开S1
，
两灯都不亮，说明S1控制总电路的通断.只有C图符合题意.
故答案为：C.
【分析】根据表格中提供的开关闭合、灯泡发光的情况分析知：L1、L2并联，S1在干路中控制整个电路,S1
，
S2在支路中和L2串联。
3.【答案】
A
【解析】【解答】解：由题意可知，机要室大门有两把钥匙，只有两把钥匙同时开起时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，是串联关系．
A、两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；
B、开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；
C、只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；
D、只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求．
故选A．
【分析】把电路知识迁移到实际应用中去，大门由电动机控制，两把钥匙相当于两个开关，题意要求只有两个开关同时闭合，电动机才能工作．根据串联电路的特点来分析，只要电路中有一处断路，用电器就不工作了．
4.【答案】
C
【解析】【解答】
(1)A、B相互排斥，一定带有同种电荷。(2)C、D吸引，如果C带电，D可能不带电，可能和C带异种电荷；如果C不带电，D一定带电。(3)E、F没有吸引和排斥现象，一定不带电。(4)A、C吸引，A带电，C可能带电，可能不带电。
故答案为：C.
【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.
5.【答案】
A
【解析】【解答】春天花开时，会闻到扑鼻的花香属于扩散现象，故A符合题意；
夏季雷雨时，天空中划过的闪电属于摩擦起电，故B不符合题意；
在干燥的天气脱毛衣时会听到轻微的噼叭声，是因为毛衣和衬衣之间相互摩擦带电，两者带有异种电荷，放电产生的劈叭声，属于静电现象，故C不符合题意；
冬季晴天，梳头时由于摩擦使梳子与头发间带有异种电荷，头发间带同种电荷，同种电荷相互排斥，异种电荷相互吸引，使头发随塑料梳子飘动，属于摩擦起电，故D不符合题意，
答案为：A。
【分析】静电现象是带电体间的相互作用。
6.【答案】B
【解析】【分析】（1)在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成开路，电路中就会无电流，所有用电器都将停止工作，即串联电路中的各用电器的工作特点是相互影响．
（2)并联电路中，各用电器工作时互不影响．
【解答】A、教室内教学用的电脑和投影仪，虽可同时使用，但相互独立，互不影响，是并联的，不符合题意；
B、节日装饰用的小彩灯，当一个小彩灯损坏，则有一串彩灯不能工作，故是串联连接的电路，符合题意；
C、马路上的路灯如果有损害的不会影响其它路灯，是并联电路，不符合题意；
D、家用电冰箱内的压缩机和照明灯，工作时互不影响，是并联的，不符合题意；
故选B．
【点评】要正确判断是串联电路还是并联电路，要结合电路特点进行分析．
7.【答案】D
【解析】【解答】带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以玻璃棒靠近不带电的吸管一段会相互吸引；
丝绸摩擦过的玻璃棒带正电，吸管带电一端与它相互吸引，所以吸管一端带的应该是与玻璃棒相反的电荷，即吸管一端带负电；
故吸管一端带负电，一端不带电。
故答案为：D。
【分析】根据电荷间的作用规律和带电体吸引轻小物体的特点解答。
二、多选题
8.【答案】
ACD
【解析】【解答】解：
A、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故A正确；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；
C、只有当“光控开关”、“声控开关”都闭合时，灯才能亮，故这两个开关与灯串联，故C正确；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中的用电器是并联的，故D正确．
故选ACD．
【分析】串联电路中各用电器互相影响，并联电路中各用电器既可以单独工作又互不影响；
根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式．
9.【答案】
A,C
【解析】【解答】A、根据电路图可知，当踩踏板时，S1闭合，电铃工作；当取古董时，S2闭合，电铃也能够工作，A符合题意；
B、由电路可知，当踩踏板时，S1闭合，电铃工作；当取古董时，S2断开，电铃不能工作，B不符合题意；
C、由电路可知，已知踩踏板时S1断开，取古董时S2断开，当没有踩或取时，两个开关都闭合，电铃被短路，不能工作；由于两个开关串联，则当踩踏板时，S1断开，电铃与电阻串联，电铃工作；当取古董时，S2断开，电铃与电阻串联，电铃工作，C符合题意；
D、由电路可知，已知踩踏板时S1断开，取古董时S2闭合，当没有踩或取时，开关都闭合，电铃被短路，当踩踏板时S1断开，电铃与电阻串联，电铃工作；当取古董时，S2闭合，电铃被短路，电铃不能工作，D不符合题意．
故答案为：A、C。
【分析】根据题意可知，开关S1、S2都够控制电铃，当踩踏板时，电铃工作；取古董时，电铃工作，开关S1踩踏板，开关S2代表取古董．逐个分析各选项的电路，只要符合题意要求就是正确的电路图．
10.【答案】
AD
【解析】【解答】解：题中说毛皮摩擦过的橡胶棒，此棒一定带负电，又说棒与小球吸引，说明棒与小球带异种电荷或不带电，若带异种电荷则带正电．
故选项BC错误，AD正确．
故选AD．
【分析】（1）人们规定，用毛皮摩擦过的橡胶棒带负电，用丝绸摩擦过的玻璃棒带正电；（2）电荷间的相互作用规律是：同种电荷互相排斥，异种电荷互相吸引．带电体可以吸引轻小物体．
11.【答案】
C,D
【解析】【解答】解：A、应电压表的内阻很大，相当于开路，则开关闭合时，三盏灯泡是串联的，A不符合题意；
B、该电路的三只灯泡是串联连接，B不符合题意；
C、三盏灯泡的两端分别连在一起，它们是并联在一起的，C符合题意；
D、该电路图中的两只灯泡是并联连接电路，D符合题意；
故答案为：C、D．
【分析】并联：把电路元件并列地连接起来的电路，叫并联.（并联电路中各个支路是互不影响的）
12.【答案】
B,C
【解析】【解答】A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，因此验电器B的金属箔由于带正电会张开，验电器A的张角减小，棒中瞬间有电流从A流向B；电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B.
故答案为：BC.
【分析】规定：正电荷的定向移动方向为电流方向.
验电器工作原理：同种电荷相互排斥.
13.【答案】
ABD
【解析】【解答】解：A、图中三个开关都闭合时，两盏灯并联，都能发光，该选项符合题意；
B、图中三个开关闭时，与A选项是等效电路，都能发光，该选项符合题意；
C、图中两个开关闭合时，灯L2短路，不能发光，该选项不符合题意；
D、图中开关闭合时，两灯串联，都能发光，该选项符合题意．
故选ABD．
【分析】（1）电路的三种状态：通路、开路（断路）、短路：
①处处连通的电路叫做通路；
②某处断开的电路叫做开路，也叫断路；
③电源短路是指电源两极不经过用电器直接连通的电路，用电器短路是指用一根导线将某个用电器的两端连接起来，如果只是用电器短路而电源并没有短路，这时不会烧坏电源，只是被短路的用电器中无电流通过．（2）用电器要想正常工作，需要符合以下两个条件：一是有电源；二是用电器形成通路．
三、填空题
14.【答案】顺序；断开
【解析】【解答】连接电路时，要按照电流的流向顺序，连接过程中开关应该是断开的，电路接线正确后才闭合开关．
故答案为：顺序；断开．
【分析】本题抓住电路的连接，连接电路时，开关是断开的，防止短路对电路元件的损坏．
15.【答案】不亮
【解析】【解答】
解：电路有三种状态，通路、断路、短路，图中开关闭合后，有一根导线连接在L1两端，故L1被短路，所以L1不亮.
故答案为：不亮．
【分析】局部短路，也叫短接，局部短路没有危害，只是被短路的用电器不能工作．
16.【答案】S；S2S3；0.25；0.25；S2、S3；S；0.45
【解析】【解答】解：（1）要使两灯泡串联，则应将两灯泡首尾相连接到电源两端，则由图可知只能闭合S，断开S2、S3才能实现两电阻的串联；此时电流表测量串联电路电流，由于串联电路处处电流相等，因此通过L1、L2的电流都为0.25A；
（2）要使两电阻并联，则应让电流从同一导线流入两电阻中再汇合在同一导线中流入电源负极，则只能闭合S2、S3
，
断开S；此时电流表测量干路电流，由于并联电路干路电流等于支路电流之和，所以通过L2的电流为：0.8A﹣0.35A=0.45A．
故答案为：S；S2、S3；0.25；0.25；S2、S3；S；0.45．
【分析】（1）把几个用电器首尾相接，连入电路就是串联；串联电路中处处电流相等；
（2）把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和．
17.【答案】串；并；I﹣I1；右
【解析】【解答】解：（1）如果闭合开关S，断开开关S1、S2
，
则两灯泡首尾相连接到电源两端，所以灯L1、L2串联；（2）如果闭合开关S1、S2
，
断开开关S，电流从电源正极流出分别流入两灯泡，最后汇合在同一导线中流入电源负极，则灯L1、L2并联；此时电流表测量干路电流，由于并联电路干路电流等于支路电流之和，所以通过L2的电流为I﹣I1
．
由于电流从电源正极流出，则I1的方向向右．故答案为：串；并；I﹣I1；右．
【分析】（1）把几个用电器首尾相接，连入电路就是串联；串联电路中处处电流相等；（2）把几个用电器首首相接、尾尾相接，再连入电路，就是并联，并联电路中，干路电流等于各支路电流之和．
18.【答案】密度；弹性；电(电荷；吸引轻小物体；扩散；分子间有引力；同种电荷相互排斥
【解析】【解答】飞机这一庞然大物要想飞上天，在同体积的情况下，自然是质量越小越好，而铝是常见金属中密度最小的，当然也就成为了首选；橡胶做轮胎主要是它良好弹性决定的。
电风扇使用一段时间后需要除尘，这是因为电风扇的扇叶在转动过程中与空气摩擦带上了电荷，可以吸引轻小物体，所以灰尘会附着在扇叶上；由于分子在不停地做无规则运动，所以我们会闻到粽子的香味，这就是扩散现象；由于分子间存在相互的引力而使米粒和粽叶粘在一起；通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开.
【分析】用摩擦的方法使物体带电，叫做摩擦起电，带电的物体可以吸引轻小的物体.
电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引.
四、实验探究题
19.【答案】（1）电流表的正负接线柱接反了；电压表的量程选错了；滑动变阻器的接法错了
（2）解：电路图如图所示
【解析】【解答】解：（1）a、电流应该从电流表的正极流入，负极流出，所以电流表的正、负接线柱接反了；b、小灯泡额定电压是3.8V，电压表量程应选15V的，所以电压表的量程选择错误；c、滑动变阻器在使用时应该符合“一上一下”的原则接线，所以图中两接线柱都接到滑动变阻器的下方错误．（2）由实物图知：电源、滑动变阻器、灯泡、电流、开关串联，电压表并联在灯泡两端，根据实物图画电路图，电路图如图所示．
故答案为：（1）a、电流表的正负接线柱接反了；b、电压表的量程选错了；c、滑动变阻器的接法错了；（2）电路图如图所示．
【分析】（1）根据电流必须从仪表的正接线柱流入，负接线柱流出的原则进行分析；根据灯泡的额定电压确定电压表的量程；根据滑动变阻器“一上一下”的原则接线的进行分析．（2）先判断实物图的连接方式，再连接电路．按电流方向，确认电路元件的连接方式是串联还是并联；按电流方向，找分流点和合流点，确认各支路和干路上的元件及顺序．画电路图时注意①元件顺序、②画成方形、③不要出现人为开路、④电路元件符号要规范．
20.【答案】
（1）
（2）
（3）断开；最大
（4）灯泡断路
；?对换电源正负接线柱上的接线即可
；滑动变阻器接法错误
【解析】【解答】（1）、根据电路中电流约为0.5A确定电流表的量程选0～0.6A，根据电路中使用的电源为两节干电池，确定电压表的量程选0～3V,根据滑片向右滑动时灯泡变亮确定滑动变阻器右下端接入电路，实物电路连接如下左图所示
（2）、电路图如下右图所示?（3）、为了保护电路，连接电路时开关应处于断开状态，变阻器的滑片应处于阻值最大处。（4）、电压表示数约等于电源电压，是由于电压表串联到了电路中，说明灯泡断路；电压表、电流表均反偏，对换电源的正负接线柱即可；两表示数均比较小且不变，说明滑动变阻器接法错误（接在下方电阻丝二端接线柱上了）
???
【分析】电流表、电压表使用，电路连接，画电路图，保护电路，电路故障分析与处理
五、综合题
21.【答案】（1）S1；S2、S3
（2）S2、S3；S1
（3）L2
（4）S1；S2
【解析】【解答】解：（1）由电路图可知，应闭合S1
，
断开S2、S3时，灯L1、L2首尾顺次连接，它们是串联的．（2）由电路图可知，当S2、S3闭合，S1断开时，L1、L2首首相连，尾尾相连，它们是并联的．（3）由电路图可知，如果闭合S1、S3而断开S2
，
L1被短路，L2只有接入电路，L2发光．（4）由电路图可知，同时闭合开关S1和S1
，
电源短路，这是不允许的．故答案为：（1）S1；S2、S3；（2）S2、S3；S1；（3）L2；（4）S1；S2
．
【分析】当电流从电源正极流出，依次流过每个元件的则是串联；当在某处分开流过两个支路，最后又合到一起，则表明该电路为并联．电源短路会损坏电源，这是绝对不允许的．
22.【答案】
（1）并联，因为冰箱内的灯泡与电动压缩机的工作电压为220V，工作时互不影响
（2）尽量少开冰箱门，防止它温度升高
【解析】【解答】（1）冰箱内的灯泡与电动压缩机的工作电压为220V，工作时不能互不影响。所以应是并联连接；（2）当冰箱内的温度降低到一定温度时，压缩机停止工作，当冰箱内的温度升高到一定温度时，电冰箱又开始工作。所以尽量少开冰箱门，防止它温度升高．
【分析】（1）在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
（2）根据冰箱的工作特点知分析理解.
/
