电流和电源

(共17张PPT)
一个偶然的发现
意大利解剖学和医学教授伽伐尼
（1737～1789）
1780年，意大利医学教授伽伐尼在解剖青蛙时，获得了一个偶然的发现。伽伐尼将剥去皮的青蛙放在实验桌上的金属板上，金属板在起电机的旁边（这是当时大多数实验室都有的时髦装置）。他的助手在取一把解剖刀时刀尖偶然触及了青蛙的腿神经。这时起电机刚好打出一个火花，同时青蛙的腿猛烈地抽搐了一下。
通往科学真理的艰辛过程
伽伐尼立即抓住这个现
象重复了这个实验，发
现两手分别拿着不同的
金属器械碰在青蛙的大
腿上，总能使其腿部的
肌肉抽搐，而只用一种
金属器械去触动青蛙，
却并无此种反应。
结论
针对这些现象，伽伐尼猜想，在动物体内存在着某种电，如果使神经和肌肉同两种不同的金属相接触，再使 这两种金属相连接，这种电就会被激发出来，所以这很可能是从神经传到肌肉的特殊的“电流质”引起的“动物电”。

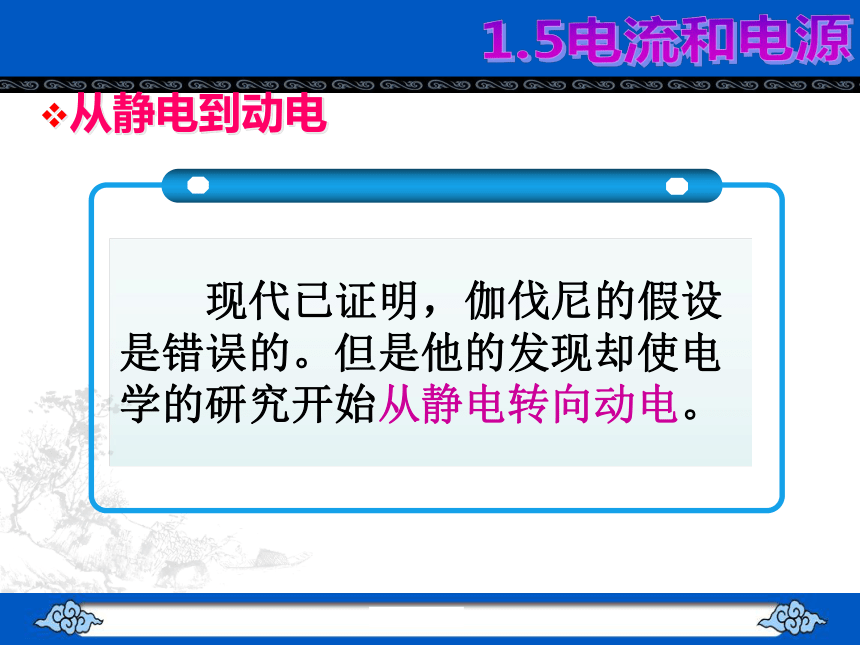

从静电到动电
现代已证明，伽伐尼的假设是错误的。但是他的发现却使电学的研究开始从静电转向动电。
意大利化学和物理学家伏打在重复了伽伐尼的实验后提出，产生电流的关键在于两种不同金属的连接，青蛙腿只是起到了检验作用，基于这种思考，伏打使用能够导电的盐水液体代替动物组织试验，终于因此发现了电池的原理，做出了著名的伏打电堆与伏打电池。
意大利化学和物理学家伏打
（1745-1827）

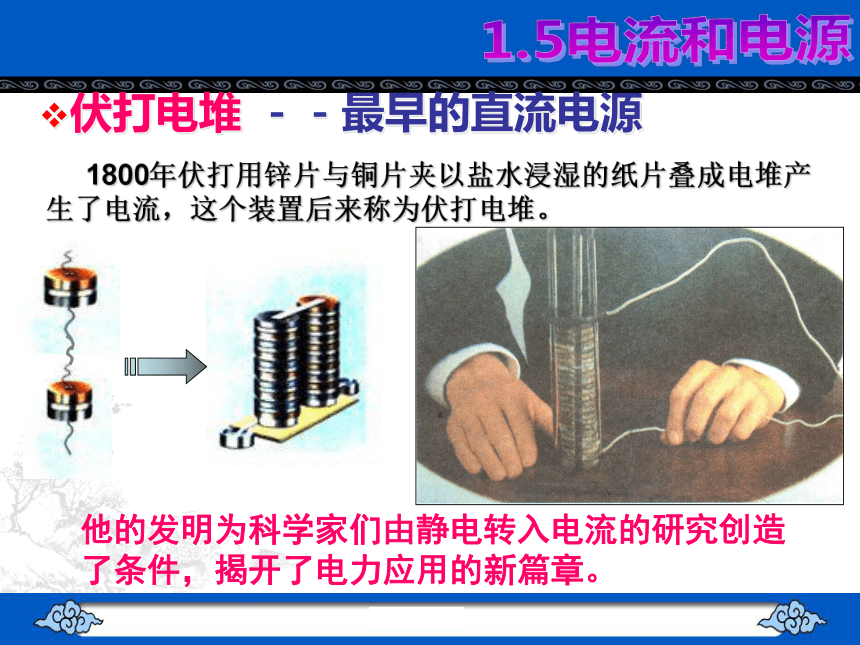

伏打电堆
1800年伏打用锌片与铜片夹以盐水浸湿的纸片叠成电堆产生了电流，这个装置后来称为伏打电堆。
－－最早的直流电源
他的发明为科学家们由静电转入电流的研究创造了条件，揭开了电力应用的新篇章。

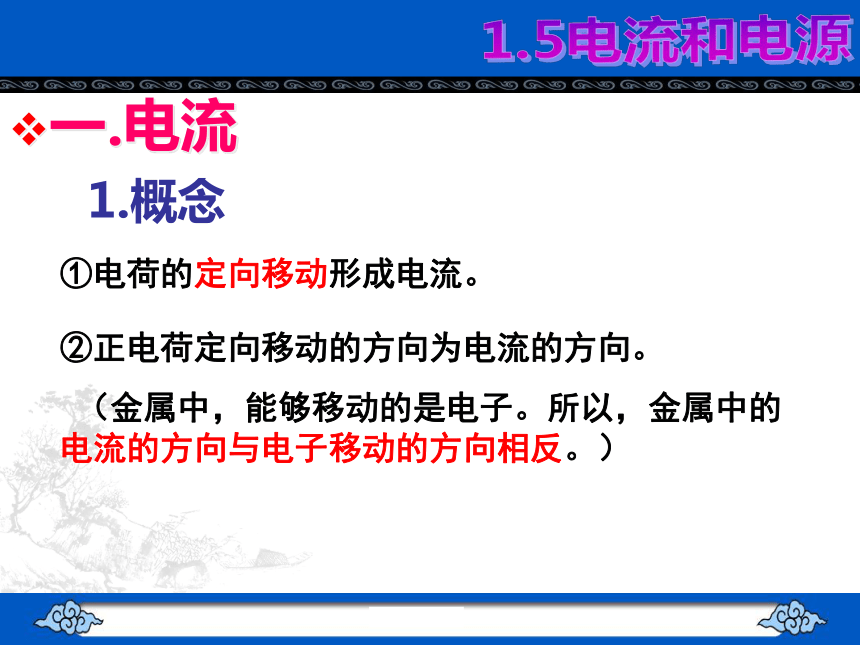

一.电流
1.概念
①电荷的定向移动形成电流。
②正电荷定向移动的方向为电流的方向。
（金属中，能够移动的是电子。所以，金属中的电流的方向与电子移动的方向相反。）
1
2
必须有能够自有移动的电荷－－自由电荷。
导体两端有电压。
2.产生电流的条件
3.电流的强弱
(1)电流大小等于通过导线横截面的电荷量与所用时间的比值:
I=
Q
t
(2)单位：安培( A ) 毫安（mA） 微安（ A）
1mA=10-3A
1 A=10-6A
(3)电流是标量
你知道吗？
A
手电筒中小灯泡的工作电流是0.25A。
B
电子手表工作时，液晶显示屏的电流为0.2μA左右。
C
彩色电视机工作时，屏幕为21吋，电源的工作电流为0.4A左右；屏幕为29 吋,电源的工作电流为1A左右。
D
50Hz的交流电，人能感触到的触电电流为1mA，能够自行摆脱电源的触电电流为10mA，触电电流达到50mA以上，将引起心室颤动。因此，国际电工委员会规定的安全电流（摆脱电流）为10mA
二.电源和电动势
二.电源和电动势
1.电源两极间电压的大小是由电源本身的性质决定的。电源的这种特性，物理学中用电动势来描述。
2.电源的电动势等于电源没有接入电路时两极间的电压。
3.电动势的符号：E
4.电动势的单位：伏特 V
图是一块手机电池的标签。你从这个标签中可以了解关于电池的哪些信息？
1.导体中电流是0.5A，求半分钟内通过导体横截面的电子数？
练习题
2.下列说法正确的是：（ ）
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的
电路。
B.电源是使电路中有持续电流的装置。
C.干电池、蓄电池、发电机、电动机都是电源。
D.手电筒照明时，电流方向是由电池的负极经灯泡到正极的。
练习题
3
2
1
小结
了解电流的微观原理及其定义式，知道电流的方向是如何规定的。
了解电源在电路中的作用。了解电动势的概念和单位。了解几种电池电动势的大小。
了解电源的发明对人类的生产生活产生的巨大的影响。
