电势差

(共8张PPT)
电势差
新课标高中物理选修3－1
第一章 静电场

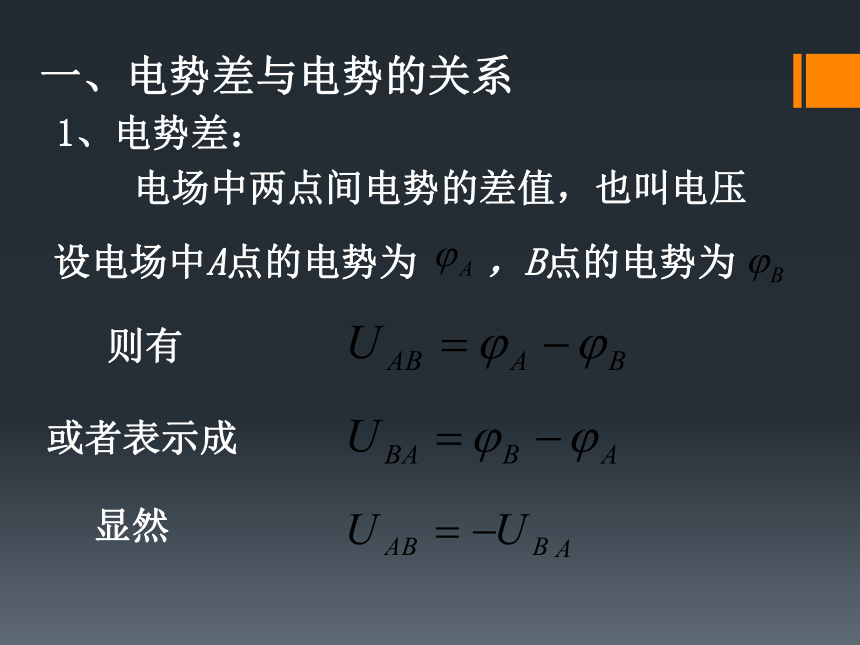

一、电势差与电势的关系
1、电势差：
电场中两点间电势的差值，也叫电压
则有
或者表示成
显然
设电场中A点的电势为
，B点的电势为
则有
设电场中A点的电势为
，B点的电势为
A
B
C
D
15V
5V
0
-3V

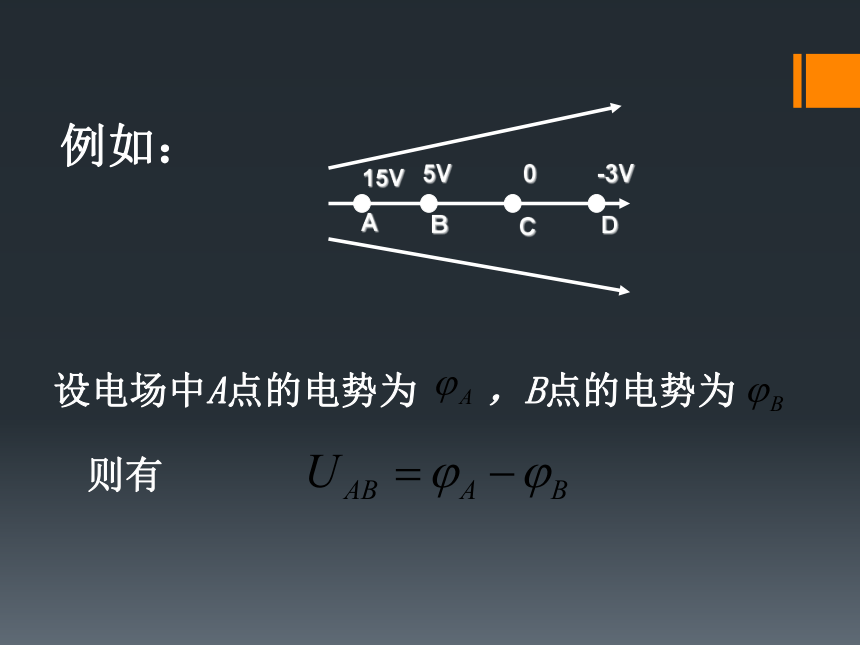

例如：
A
B
C
D
0V
1V
2V
3V

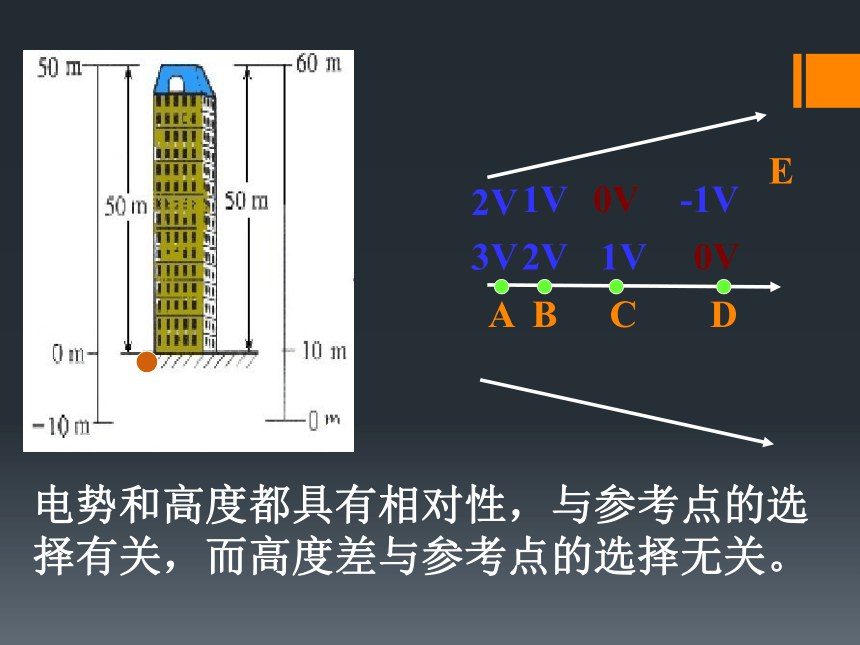

电势和高度都具有相对性，与参考点的选择有关，而高度差与参考点的选择无关。
E
0V
1V
2V
-1V
二、静电力做功与电势差的关系
；
即
或
电荷q从电场中A点移到B点，
A
B
思考题
1、UAB由什么决定？跟WAB、q有关吗？
由电场本身的因素决定与WAB、q无关
2、WAB 跟q、UAB有关吗？
跟q、UAB都有关
1．关于电势差和电场力作功的说法中，正确的是 ( )
　　A．电势差的大小由电场力在两点间移动电荷做的功和电荷的电量决定
　　B．电场力在两点间移动电荷做功的多少由两点间的电势差和该电荷的电量决定
　　C．电势差是矢量，电场力作的功是标量
　　D．在匀强电场中与电场线垂直方向上任意两点的电势差均为零
BD
课堂训练
小 结
1、电势差 ：两点的电势之差，也叫电压
2、静电力做功与电势差的关系：
3、电势差UAB与q、WAB均无关,仅与电场中A、B两
位置有关。
故电势差反映了电场本身的性质。
4、电势差的单位：伏特 符号V 1 V=1 J/C
5、电势差是标量。
或
