电流和电路
第十五章
第２节

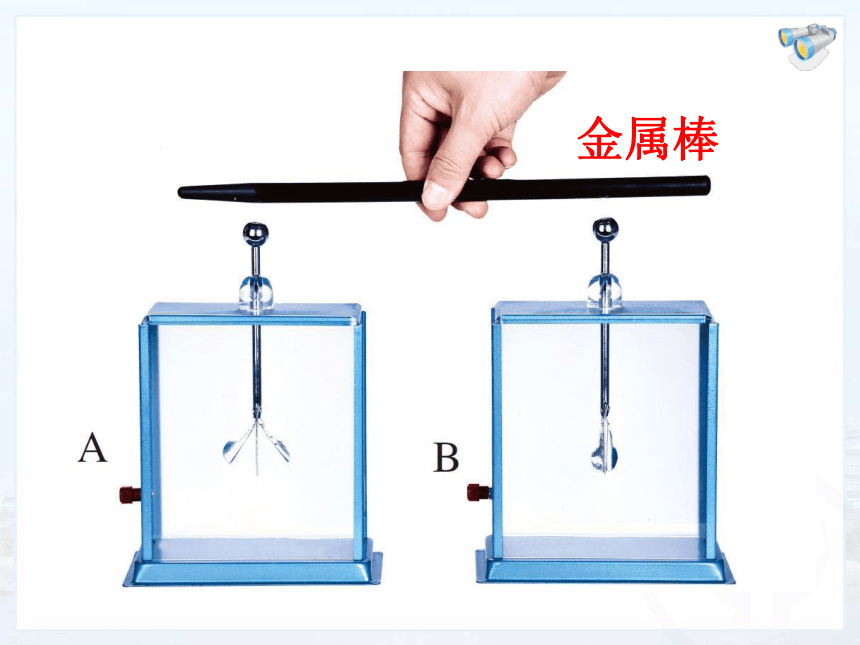

金属棒
一、电流

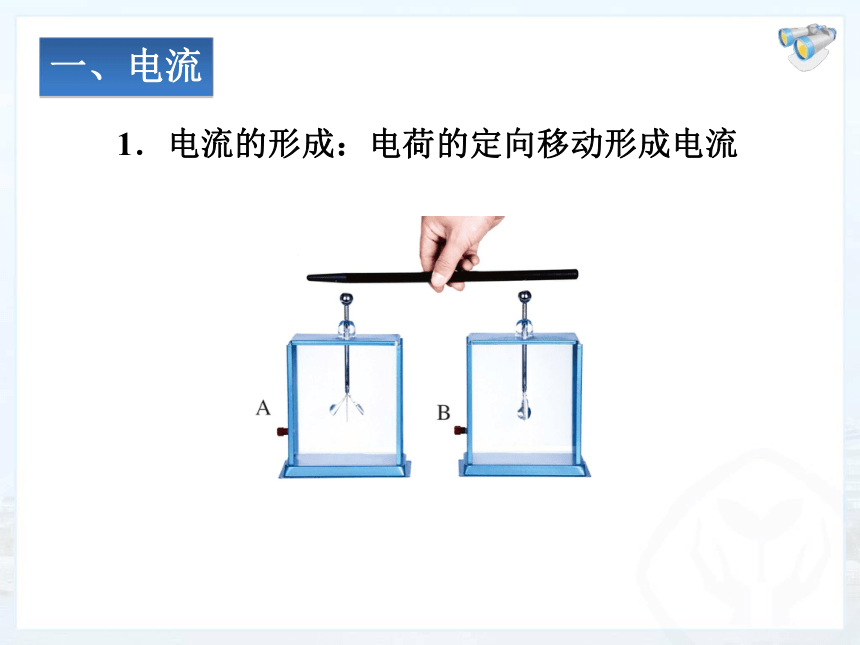

　　1．电流的形成：电荷的定向移动形成电流

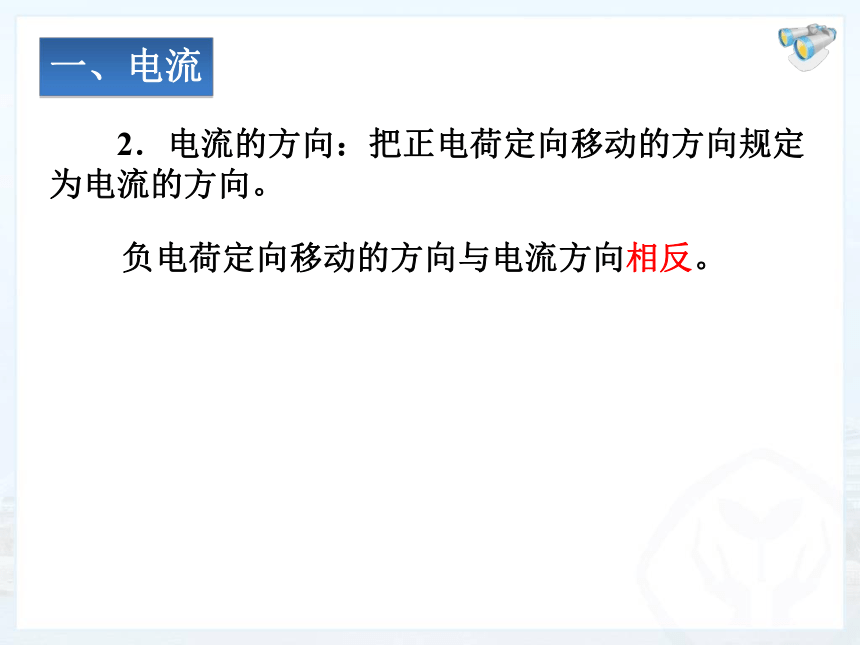

　　2．电流的方向：把正电荷定向移动的方向规定为电流的方向。
一、电流
　　负电荷定向移动的方向与电流方向相反。
提示：
不能把电池的两端用导线直接连在一起。

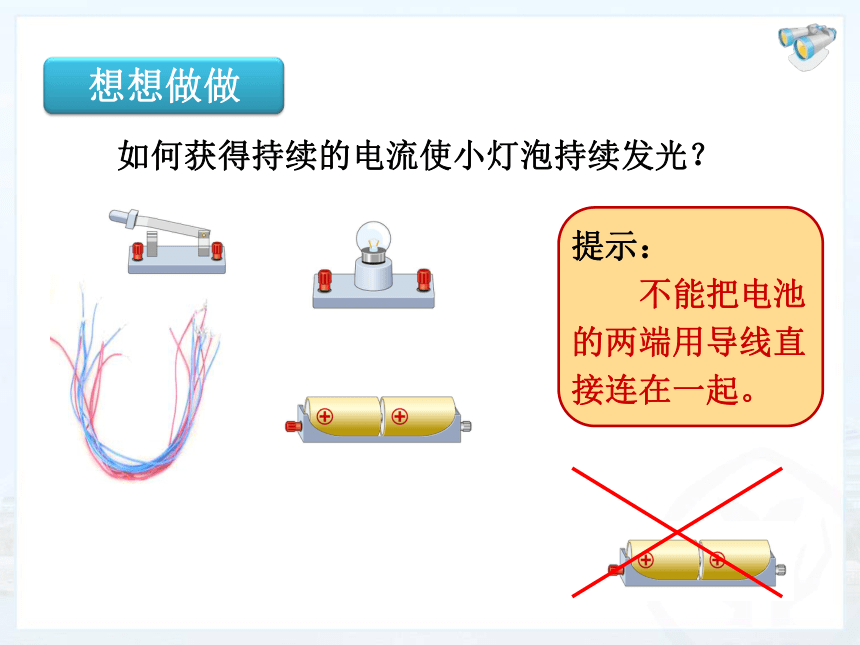

　　如何获得持续的电流使小灯泡持续发光？
想想做做
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关

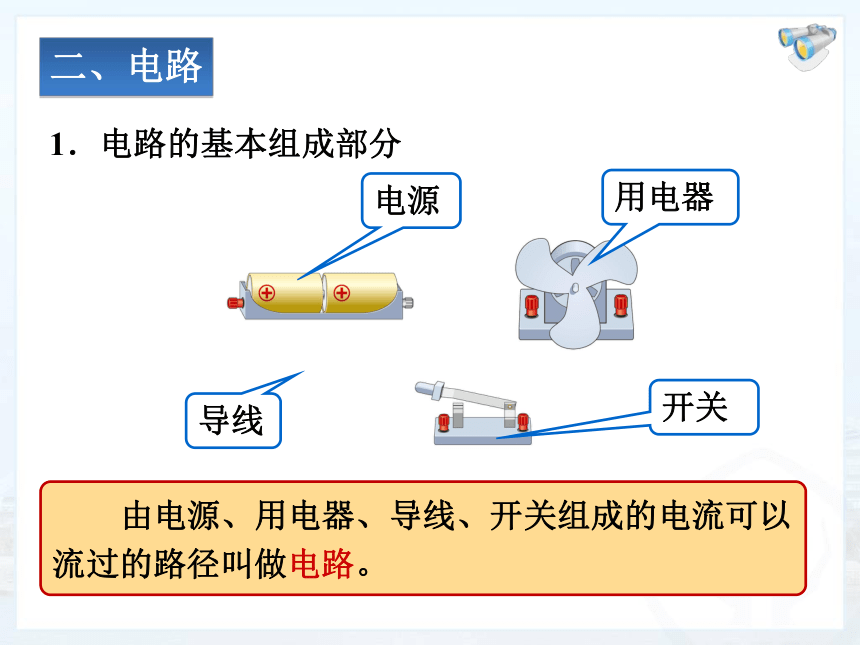

1．电路的基本组成部分
二、电路
　　（1）电
源：
　　（2）用电器：
　　（3）导
线：
　　（4）开
关：
提供电能的装置
消耗电能的装置
起连接电路的作用
控制电路的通断
　　只有电路闭合时，电路中才有电流。

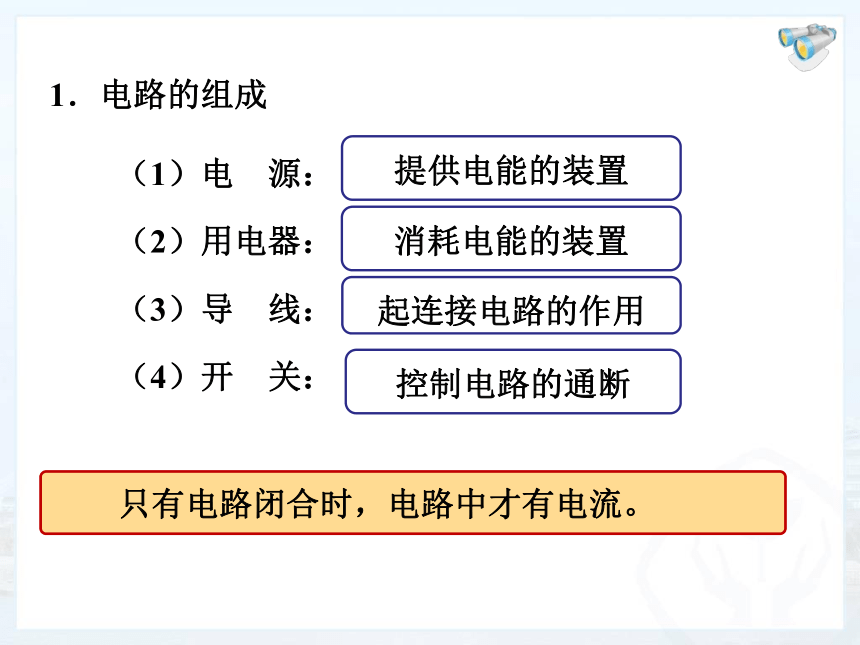

1．电路的组成
干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
各种电源
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关

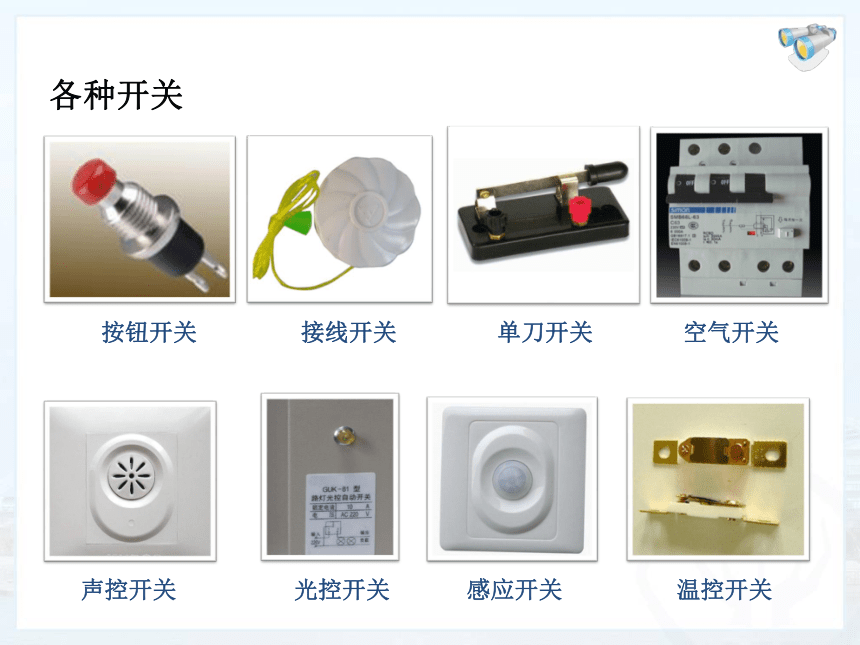

各种开关
电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
各种用电器
　　2．电源外部电路中的电流方向：
正极
负极
二、电路
想想做做
发光二极管也叫LED，具有单向导电的特点。
二、电路
　　2．电源外部电路中的电流方向：在电源外部，电流的方向是从电源的正极流向负极。
　　用符号表示电路连接的图，叫做电路图。
图1
图2
熔断器
发热器
保温指示灯
加热指示灯
图3
三、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
元件符号
　　请画出以下电路的电路图。
M
练一练
1．通路：
　　处处连通，用电器能够工作的电路。
四、电路的状态
2．断路（开路）：
　　某处被断开，没有电流通过的电路。
3．短路：
　　直接用导线将电源正负极相连的电路。
（没有经过任何用电器）
　　电源短路时会损坏电源，甚至引起火灾！
4．短接（部分短路）：
　　如果电路是接通的，但用电器两端直接被导线
连通，我们就说这个用电器被短接。
　　被短接的用电器无法工作！
　　1．请分析如下电路图，指出连错的导线，并改正。
练一练
　　2．请分析如下电路图，指出连错的导线，并改正。
练一练
　　3．请根据电铃的电路图，用画笔代替导线，连接相应的电路。
练一练
电
流
电
路
电
路
图
电
路
状
态
课堂小结
