人教版九年级物理15.5串、并联电路中电流的规律课件(共12张PPT)

(共12张PPT)
串、并联电路中电流的规律
第十五章 第５节
S
L
A
S
L
A
①
②

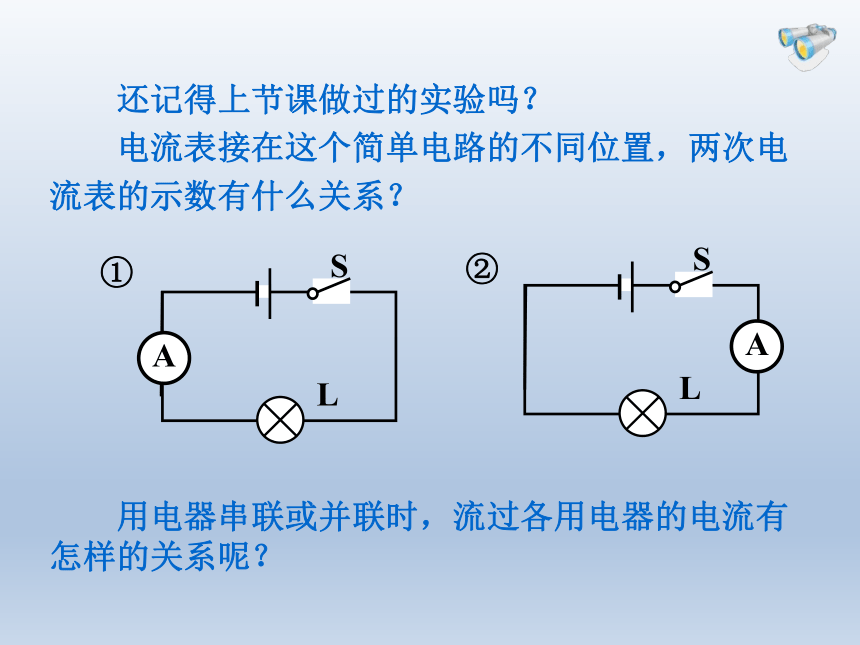

　　还记得上节课做过的实验吗？
　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？
　　用电器串联或并联时，流过各用电器的电流有怎样的关系呢？

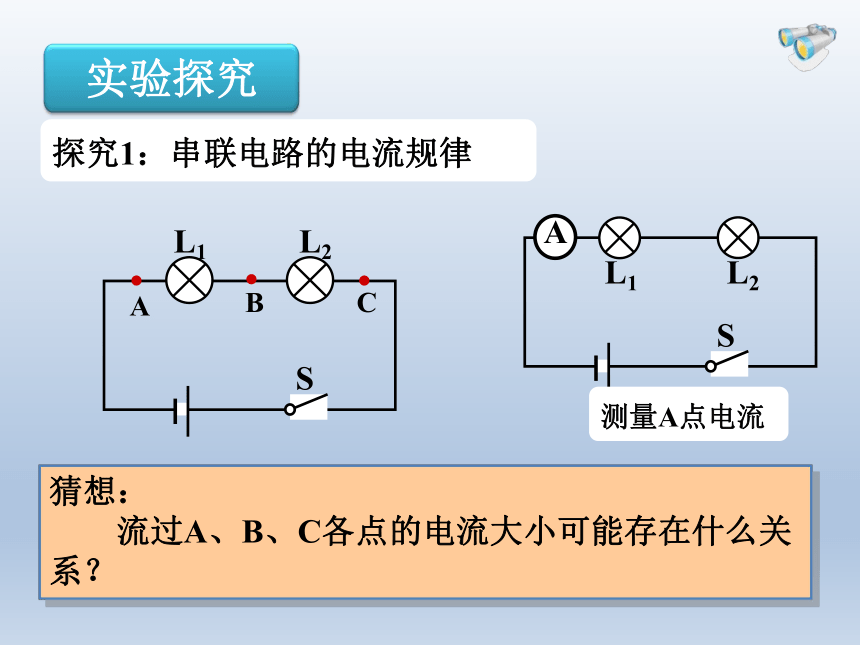

探究1：串联电路的电流规律
S
L2
A
B
C
L1
S
L2
L1
A
测量A点电流
实验探究
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？

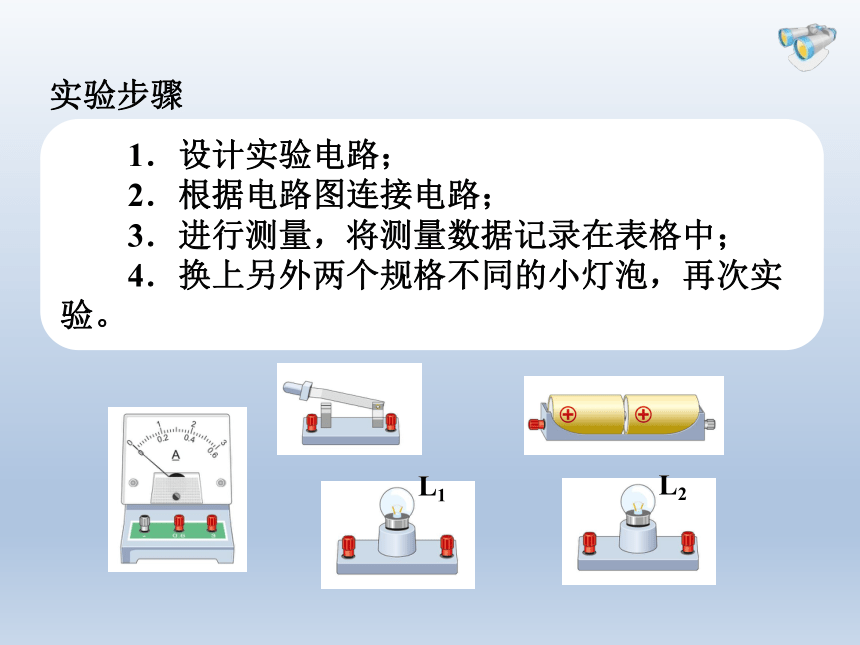

　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤

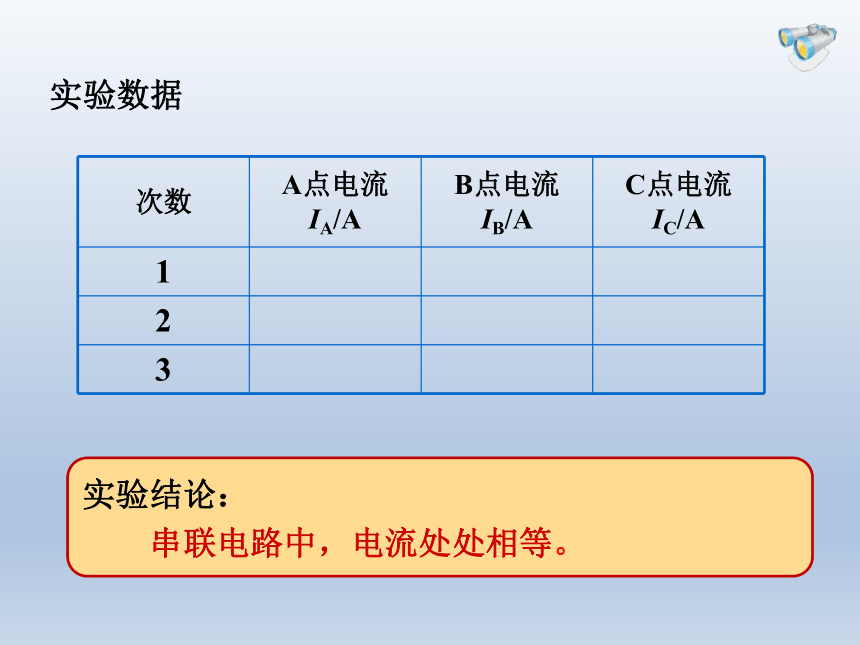

实验结论：
　　串联电路中，电流处处相等。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
L1
L2
L1
A
B
C
猜想：
　　流过A、B、C各点的电流大小可能存在什么关系？

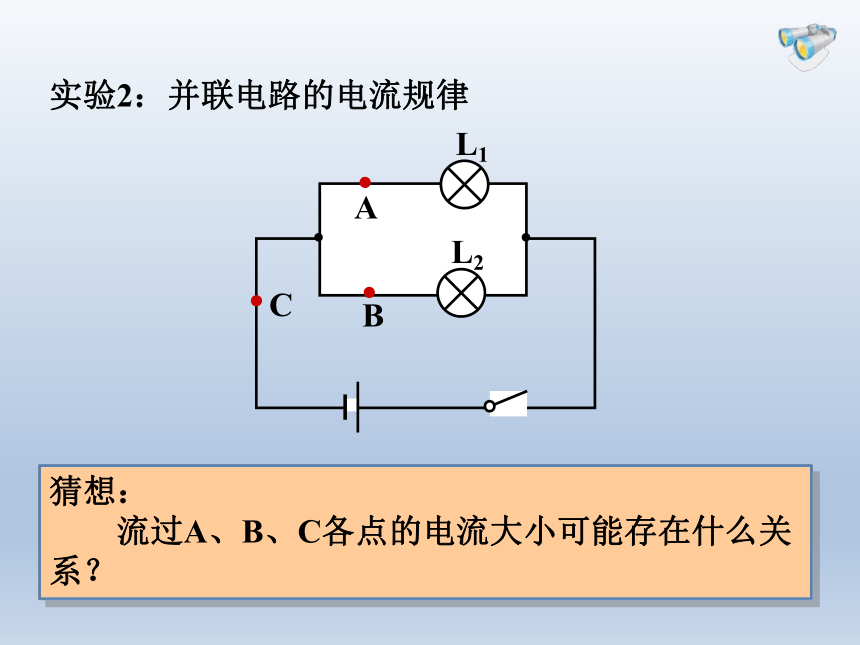

实验2：并联电路的电流规律
　　1．设计实验电路；
　　2．根据电路图连接电路；
　　3．进行测量，将测量数据记录在表格中；
　　4．换上另外两个规格不同的小灯泡，再次实验。
L2
L1
实验步骤：
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
次数 A点电流IA/A B点电流IB/A C点电流IC/A
1
2
3
实验数据
　　1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2 A，则IB＝_______，IC＝_______。
0.2 A
0.2 A
A
B
C
L1
L2
练一练
　　2．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 ______，通过L2的电流是______，通过干路的电流是______。
0.4 A
0.9 A
0.5 A
L1
L2
A1
A3
A2
练一练
　　3．在图所示的电路中，电流表A1的示数为
1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
L2
L1
A2
A1
练一练
串联电路 并联电路
电流规律 电流处处相等 干路电流等于各支路电流之和
表达式 I＝I1＝I2 I＝I1＋I2
课堂小结
