9.3 杠杆同步练习

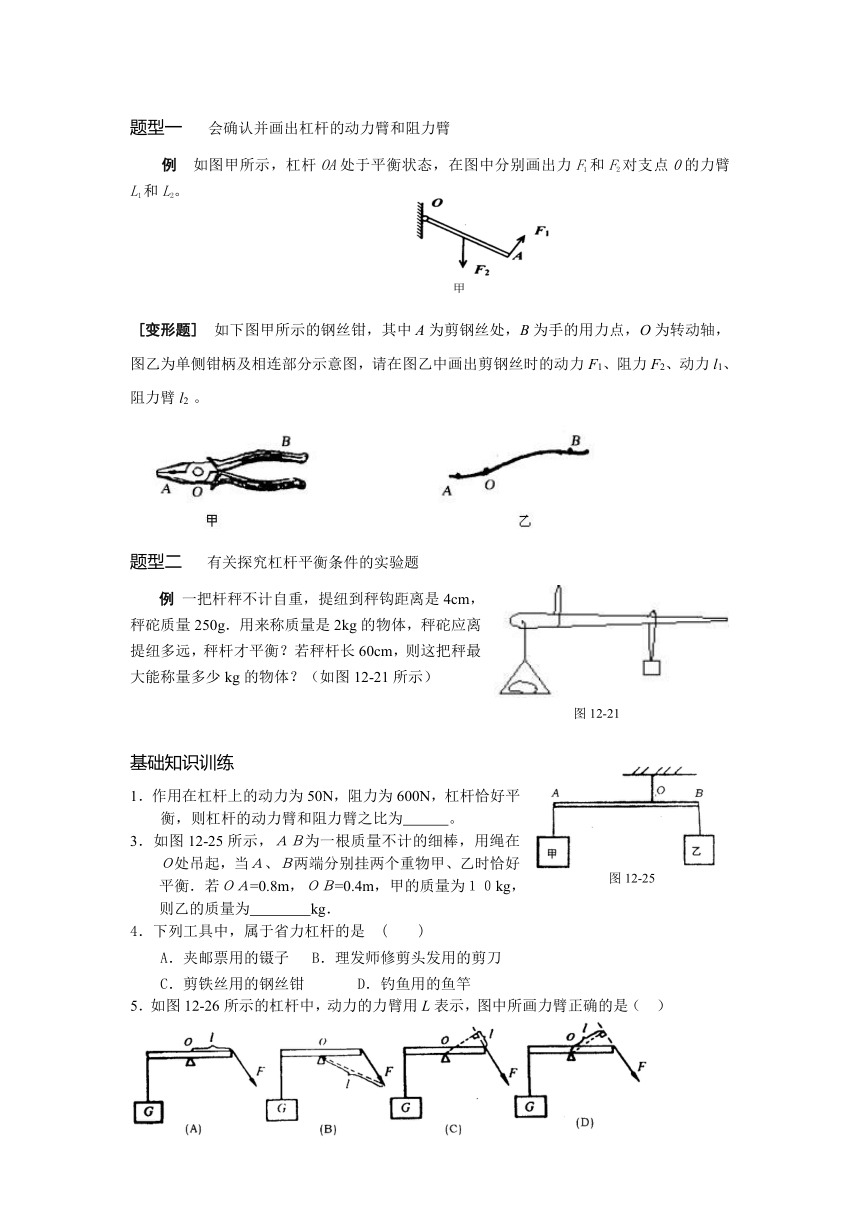

题型一 会确认并画出杠杆的动力臂和阻力臂
例 如图甲所示，杠杆OA处于平衡状态，在图中分别画出力F1和F2对支点0的力臂L1和L2。
[变形题] 如下图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力l1、阻力臂l2 。
题型二 有关探究杠杆平衡条件的实验题
例 一把杆秤不计自重，提纽到秤钩距离是4cm，秤砣质量250g．用来称质量是2kg的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm，则这把秤最大能称量多少kg的物体？（如图12-21所示）
基础知识训练
1．作用在杠杆上的动力为50N，阻力为600N，杠杆恰好平衡，则杠杆的动力臂和阻力臂之比为　　　。
3．如图12-25所示，ＡＢ为一根质量不计的细棒，用绳在Ｏ处吊起，当Ａ、Ｂ两端分别挂两个重物甲、乙时恰好平衡．若ＯＡ=0.8m，ＯＢ=0.4m，甲的质量为１０kg，则乙的质量为 kg．
4．下列工具中，属于省力杠杆的是　( )
A．夹邮票用的镊子 B．理发师修剪头发用的剪刀
C．剪铁丝用的钢丝钳 D．钓鱼用的鱼竿
5．如图12-26所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（ ）
7.如图12-28,工人师傅用吊车搬运集装箱.集装箱重G =2×104N,支撑杆对吊车臂的支持力为F.在图中画出集装箱所受重力的示意图和支持力F对转动点O的力臂.
8．工人剪铁皮时，有时用两根铁管套在剪刀柄上（如图12-29），这是什么道理？
综合提高训练
1．如图12-31所示，AOB为一轻质杠杆(杠杆自重忽略不计)，O为支点，OA=OB，在杠杆的B端挂一重20N的重物，要使杠杆平衡，则在A端施加的力F至少为 N。
2．人体内也存在三种类型的杠杆，即省力杠杆、费力杠杆和等臂杠杆．跺脚时要靠腓肠肌收缩，骨骼和腓肠肌状况如图12-32所示．踮着的脚可以看作是 杠杆（填类型）．
3．如图12-33所示，重力不计的杠杆OA，O为支点，在拉力 F和重力为 30N的重物P的作用下，恰在水平位置平衡。已知OA=80cm，AB=20cm，杠杆与转动轴间的摩擦忽略不计。那么拉力F的力臂 L=________cm，拉力的大小F=_________N。
6．如图12-36所示的两种情况，OB＝AB，物重均为G，两轻质杠杆均平衡．比较F、F'的大小，满足关系式( )
A．F＝F’ B．F＝2F’
C．F＝1/2F' D．F＝1/4F'
12．某同学用如图12-42所示的装置验证杠杆的平衡条件．调节左边钩码的个数和悬挂位 置，使杠杆水平平衡时，读出弹簧秤的示数Ｆ1=2.61N，钩码对杠杆的拉力Ｆ2=1.96N；测得支点Ｏ到这两个力作用点的距离ＯＡ=25cm，ＯＢ=20cm，他将所得数据直接代入杠杆平衡条件的公式中，发现Ｆｌ·ＯＡ和Ｆ2·ＯＢ并不相等，从而认为杠杆的平衡条件不一定是Ｆ1·L1= Ｆ2· L2这个同学的失误在什么地方？
甲
图12-21
图12-25
图12-26
图12-28
图12-29
图12-31 图12-32 图12-33
图12-36
图图12-42
