人教九年级物理 16.1电压 课件（36张ppt)

(共36张PPT)
2.电路由哪几部分组成？电源的作用是什么？
电源的作用是提供电能。
金属中有大量自由电子所以能导电，可金属导体上的电子为什么能够定向移动？
是谁在推动电荷发生定向移动呢？
我们来欣赏一组图片：

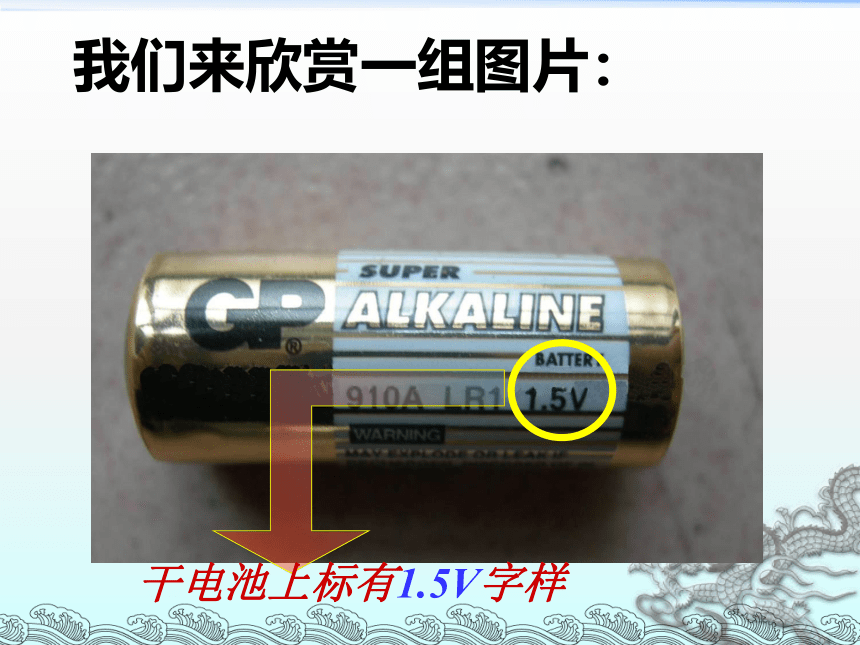

干电池上标有1.5V字样

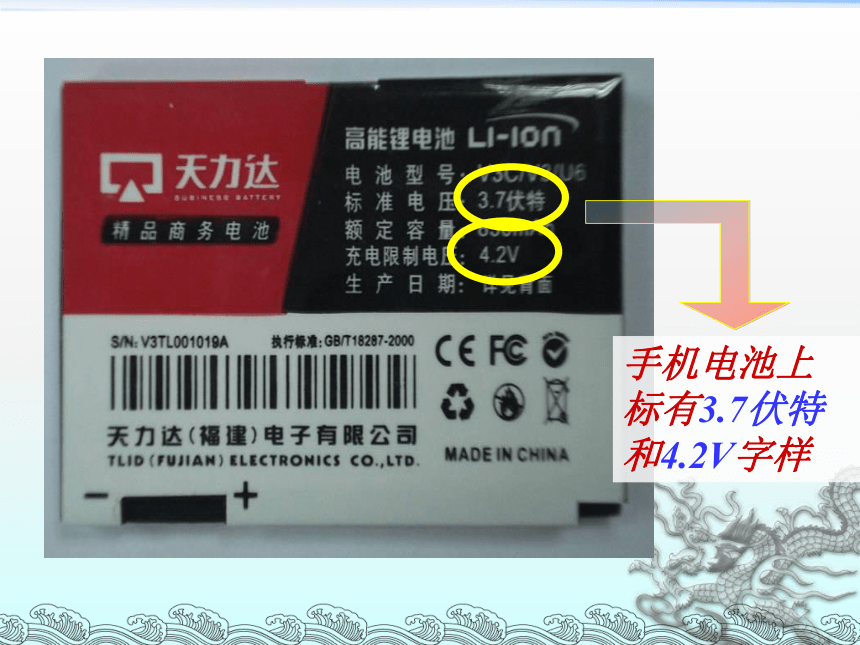

手机电池上标有3.7伏特和4.2V字样

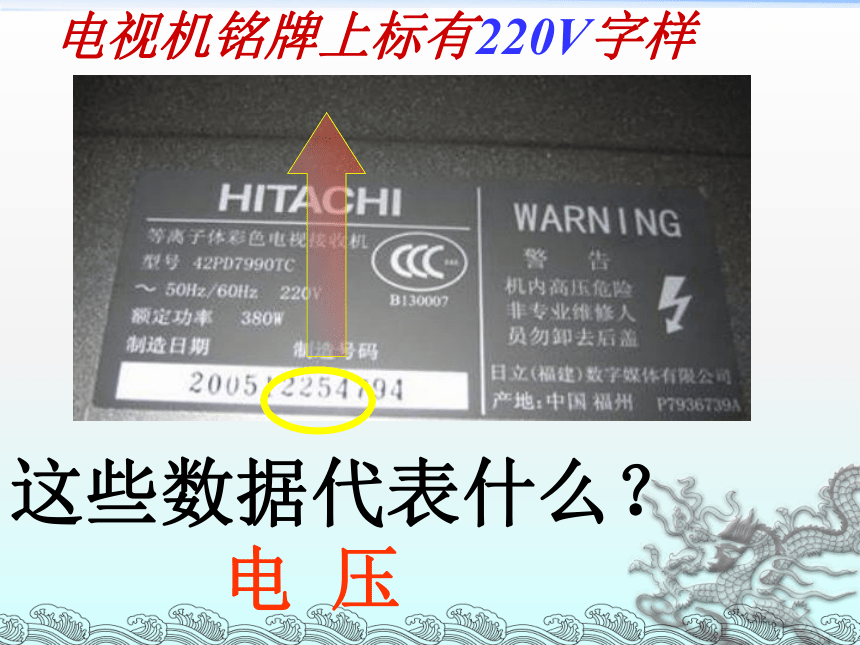

电视机铭牌上标有220V字样
这些数据代表什么？
电
压
电源
开关
灯泡
开关
电源
灯泡

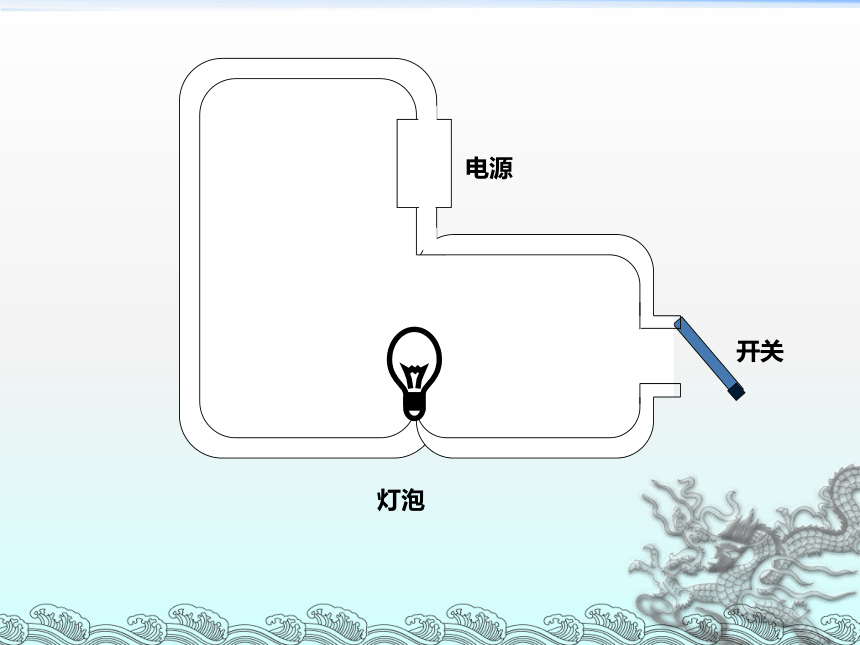

电荷
+
电源
电压
电流
灯亮

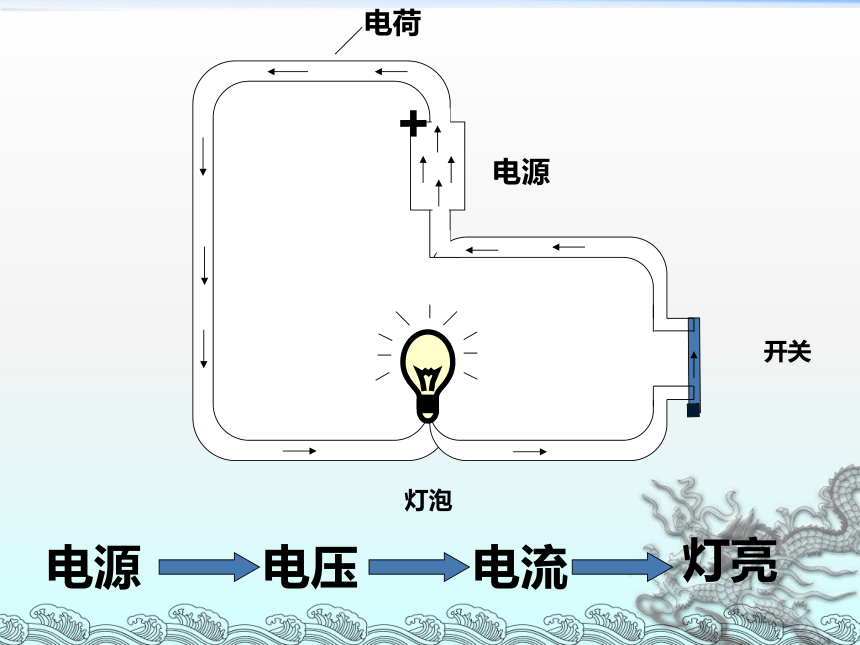

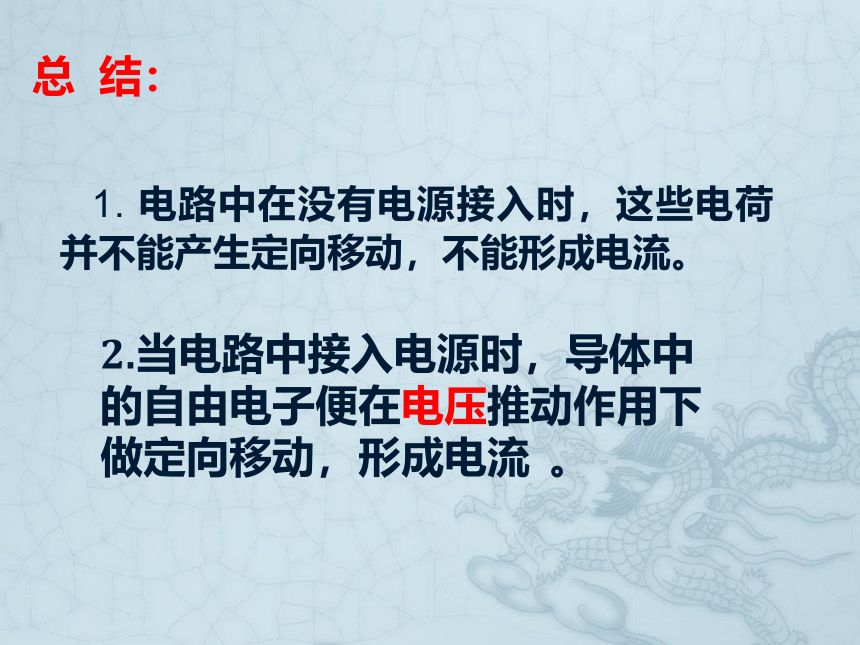

2.当电路中接入电源时，导体中的自由电子便在电压推动作用下做定向移动，形成电流
。
1.
电路中在没有电源接入时，这些电荷并不能产生定向移动，不能形成电流。
总
结：

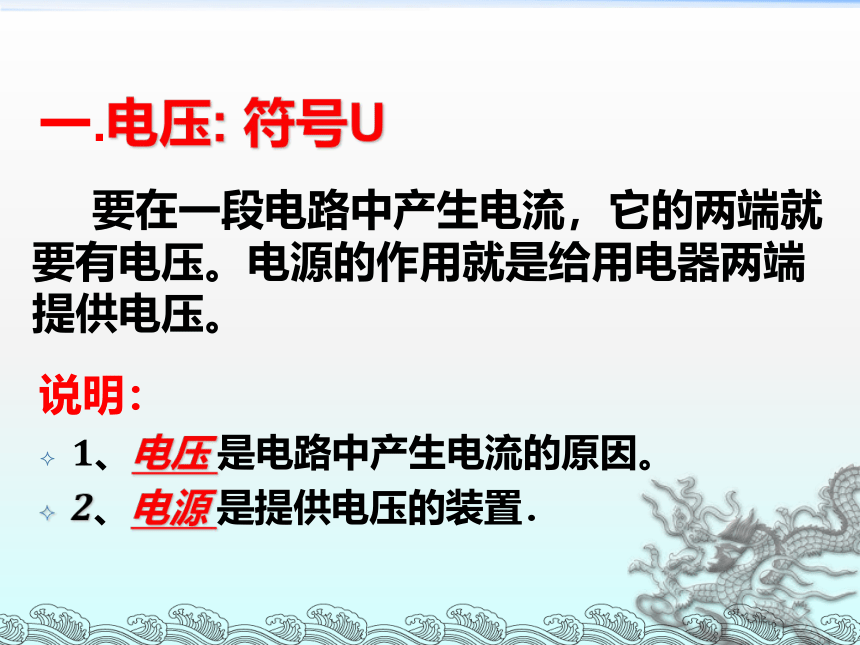

要在一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。
说明：
1、电压
是电路中产生电流的原因。
2、电源
是提供电压的装置．
一.电压:
符号U
1.国际单位是
，简称
，用符号
表示。
伏特
伏
V
2.常用的单位还有
千伏(kV)、毫伏(mV)
。
l
kV
=
V
103
1
V=
mV
103

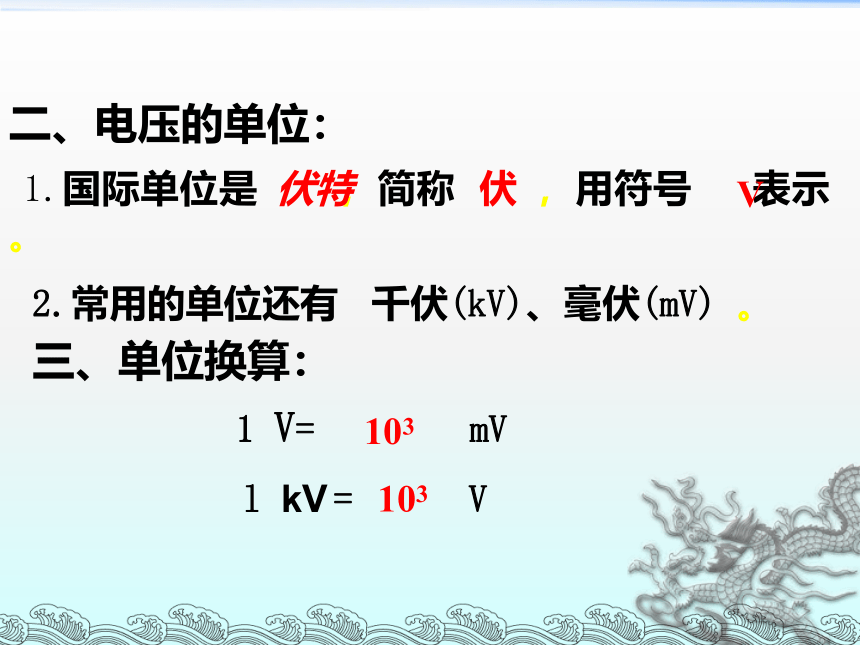

二、电压的单位：
三、单位换算：

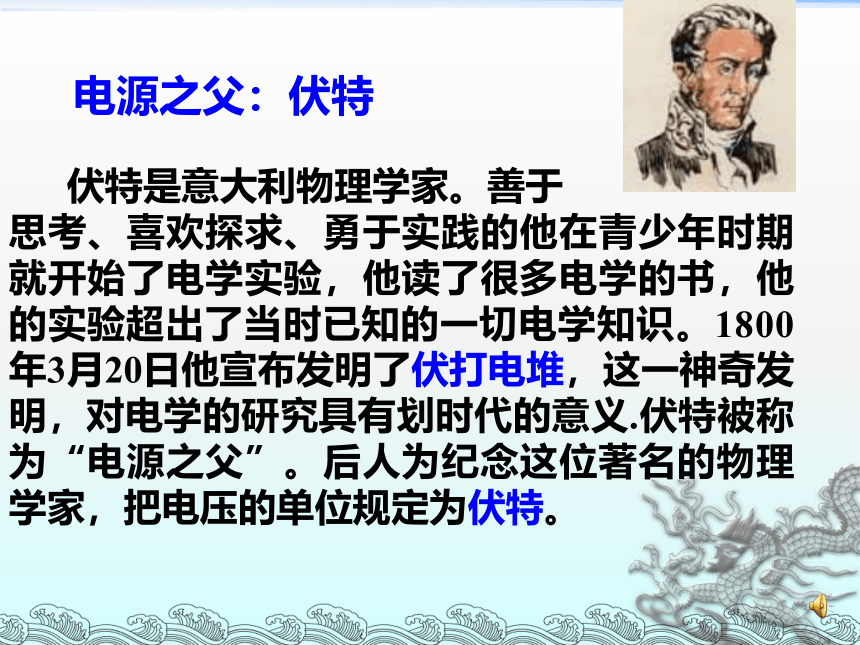

电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
1、256kV=
V
2、220mV=
V
2.56×105
0.22
合作探究
1.
动手做一做：利用电池、小灯泡、开关、导线连接P56页图16.1－2所示的电路，想一想，怎样才能改变灯泡的亮度？
2.为什么串联的电池越多，小灯炮就越亮？这给我们什么启示？
串联的电池越多，小灯炮两端的电压就越大，流过小灯泡的电流就越大，灯炮就越亮。
4.常见的电压值
1节干电池两极间的电压
1.5
V
电子手表用氧化银电池两极间的电压
1.5
V
手持移动电话的电池两
极间的电压
3.7
V
一支铅蓄电池
2
V，实验室常用三个蓄电池串联成的电池组：6V
电视机显像管的工作电压
10kv以上
对人体安全的电压
不高于36
V
家庭电路的电压
220
V
我们家里用的电灯、电视机的工作电压是220伏特。
输电用的高压电线的电压可达10
000伏特、330000伏，500
000伏特
警察使用的电警棍，能够产生高达数万伏特的电压。
起电机的电火花可以击穿一张薄纸，它的两个放电球之间的电压也能达到几万伏特。
身边的电压值
产生闪电时的电压：104～109V
大型发电机：1.5×104V
会放电的鱼
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称
。
1.一节干电池：1.5V
2.一个蓄电池：2V
3.家庭电路：220V
4.工业用电：380V
5.对人体的安全电压：低于36V
四
几种常见的电压值：
下列说法中正确是（
）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C.电压是电路中形成电流的原因
合作探究
1.展示并观察P57页图16.1－4的电压表的图片，说一说电压表的构造以及各部件的作用。
2.回顾电流表使用的知识，认真阅读P57页的“小资料”，讨论一下使用电压表的方法。
合作探究
3.怎样在电压表上读数？（总结）
要弄清量程
弄清分度值
开始读数（带单位）
4.动手做一做：完成课本P58页图16.1－5的实验，读出对应的电压值，这两次电压值是否相等，这个实验能得到什么结论？
实验表明，电压表的两次示数是相等的，这说明，在只有一个用电器的电路中，用电器两端的电压与电源两端的电压是相等的。
开关
电源
电灯1
5、连接电路,测电灯1两端的电压
L1
V
开关
电源
电灯2
电灯1
6、使
L1
、
L2串联,测L2两端的电压
L1
L2
V
开关
电源
电灯2
电灯1
7、使
L1
、
L2并联,测L2两端的电压
L1
L2
V
9、说出下列电压表测的是什么电压？
在
内填上适当的电表，并标出“+”“-”接线柱
L
A
V
A
V
+
-
-
-
-
+
+
+
3、
如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
思考
－
＋
若电压表与用电器串联，则
用电器不能工作，电压表示数接近电源电压。因为电压表的内部电阻很大，电路相当于断路。
实验结果
（3）若电压表与用电器串联，则用电器能工作吗？电压表有示数吗？
电压表
电流表
不同点
必须并联接入待测电路两端
必须串联接入待测电路
可以直接接在电源两极上此时示数即为电源电压
绝对不允许将电流表的两个接线柱直接接在电源的两极上，否则会烧毁电流表或损坏电源
相同点
都要注意零点校正
、电流“+”进“-”出、都需要先认清每个大格和每个小格表示的值，然后再读数
3.电压表与电流表异同点
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
课堂小结
