7. 从二维到三维 课件（23 张PPT）

从二维到三维
物象的多视角表达

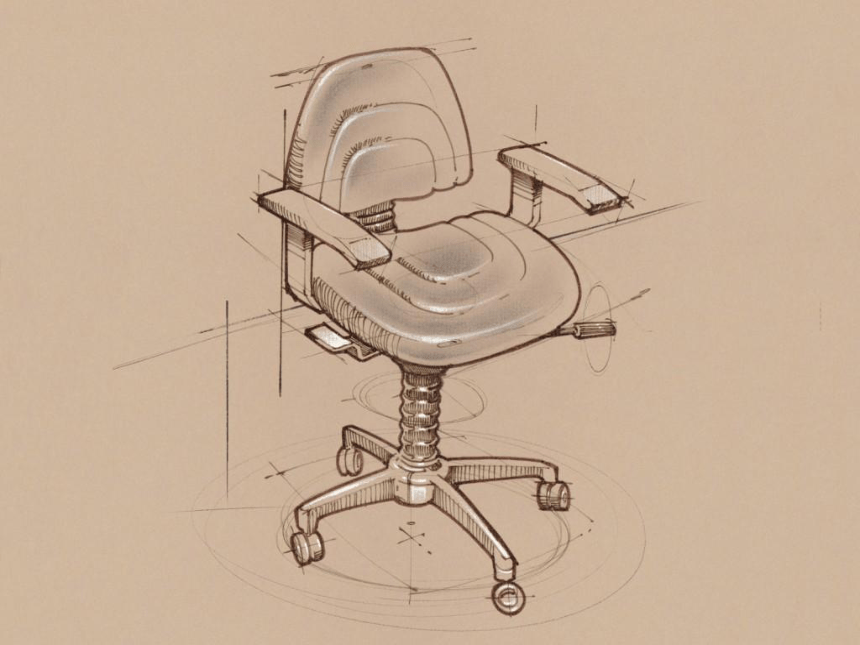

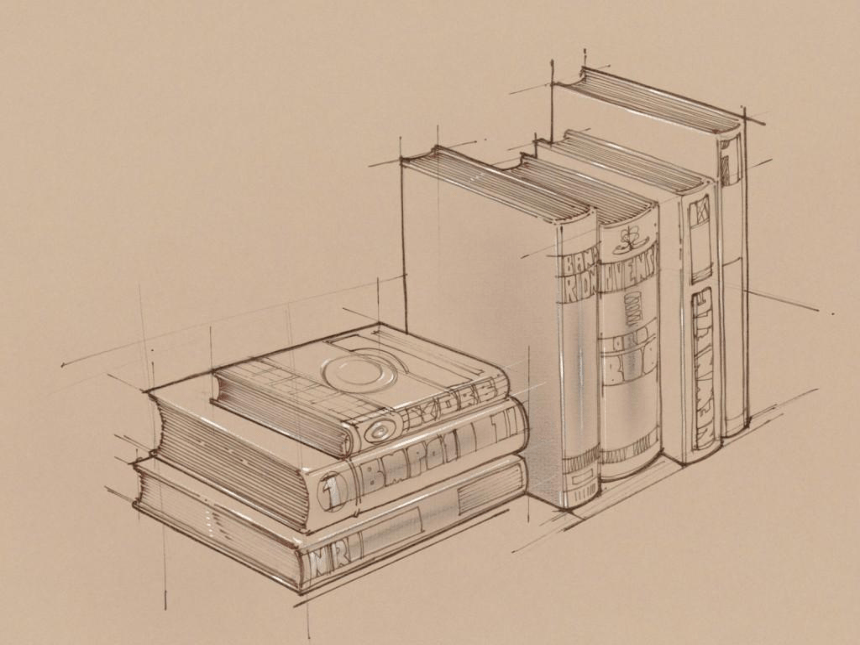

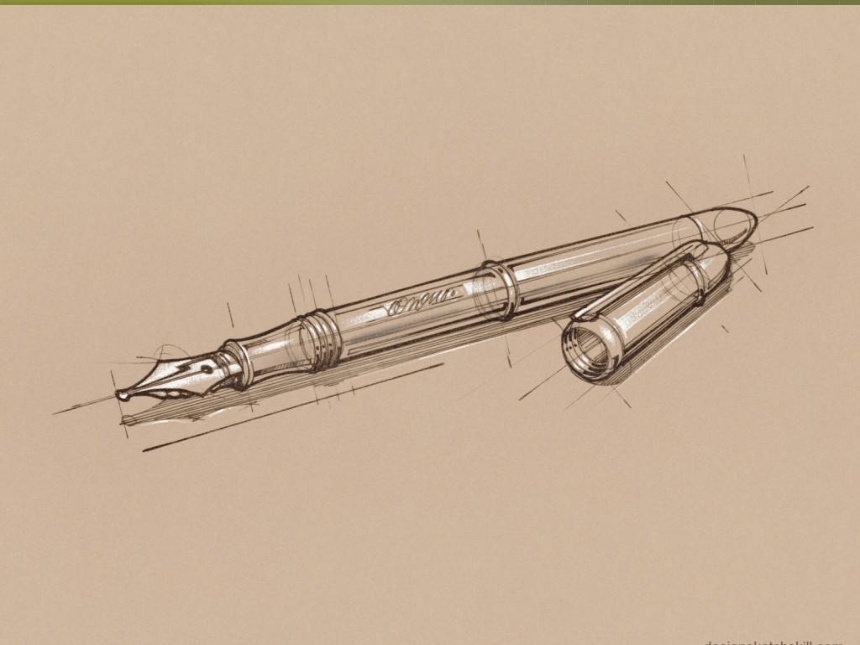

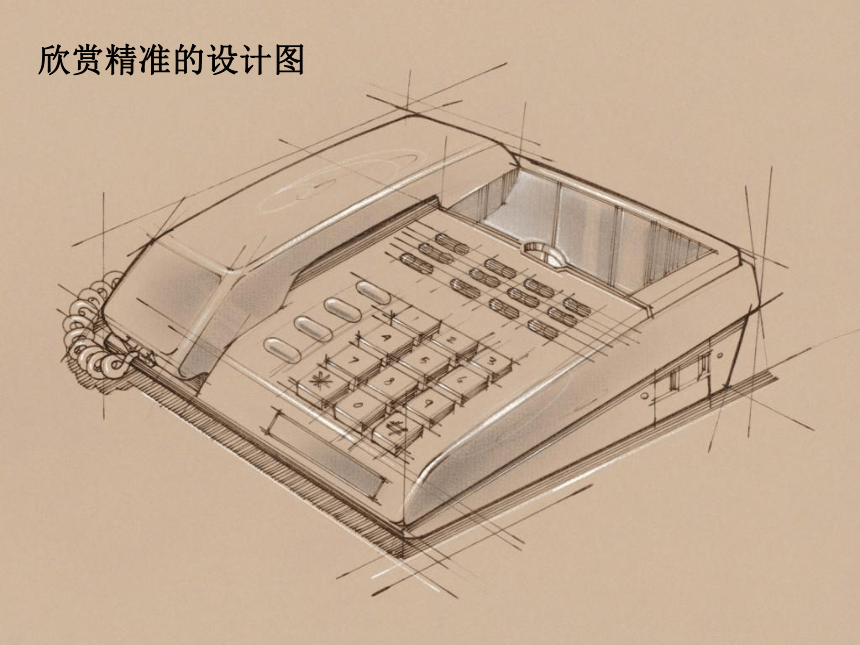

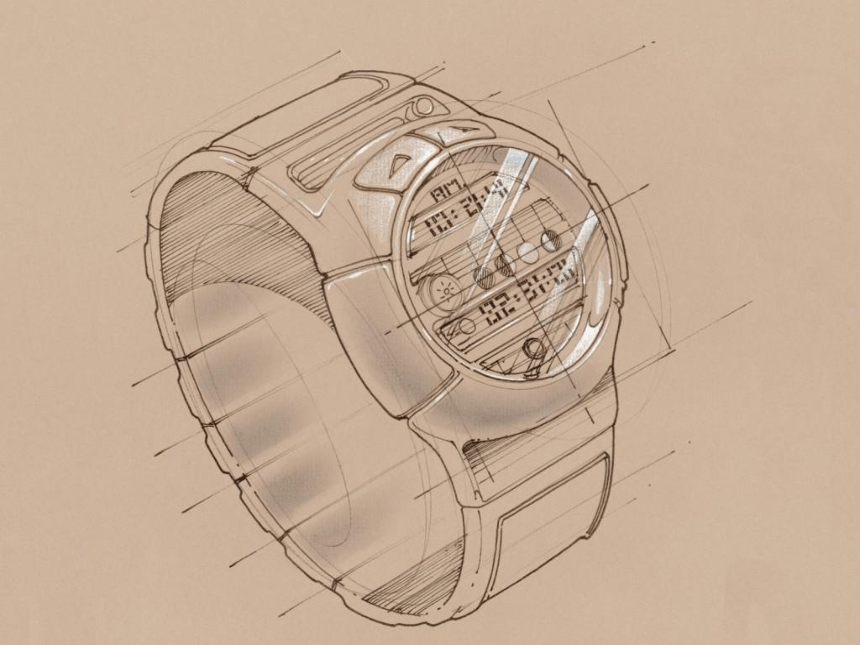

欣赏精准的设计图
生活中的焦点透视现象：摄影的图片可以佐证焦点透视的现象和原理；焦点透视是在研究眼睛所看到的视觉真实。
近大远小
近高远低
近实远虚

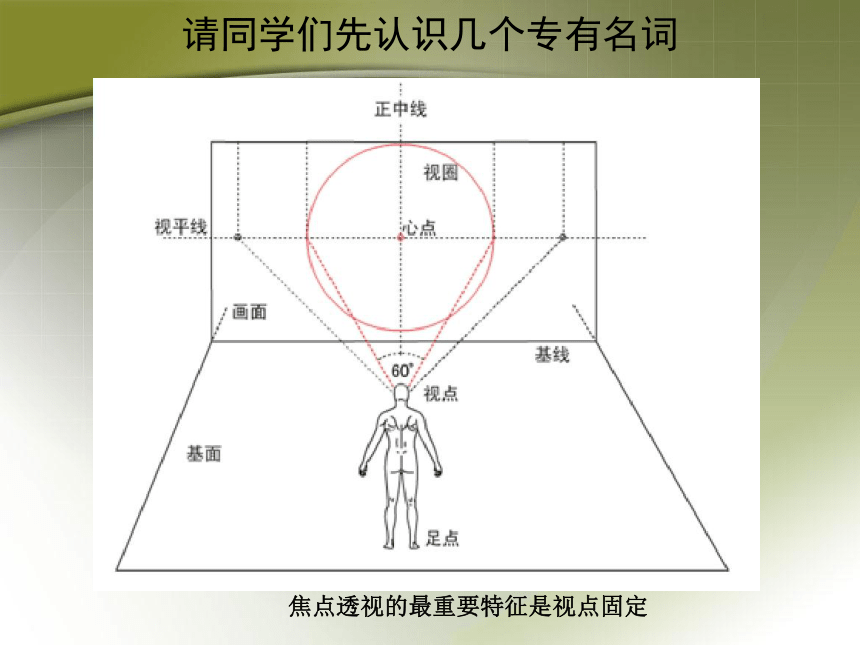

请同学们先认识几个专有名词
焦点透视的最重要特征是视点固定
焦点透视是指14世纪开始于意大利的逐步确立的合乎科学的描绘物体、再现空间的透视方法。
就是隔着一层透明平面观察景物的意思。透视可分为形体透视和空气透视）。本章主要是研究形体透视，即在平面上用线条来图示物体的空间位置，体现轮廓等变化现象。

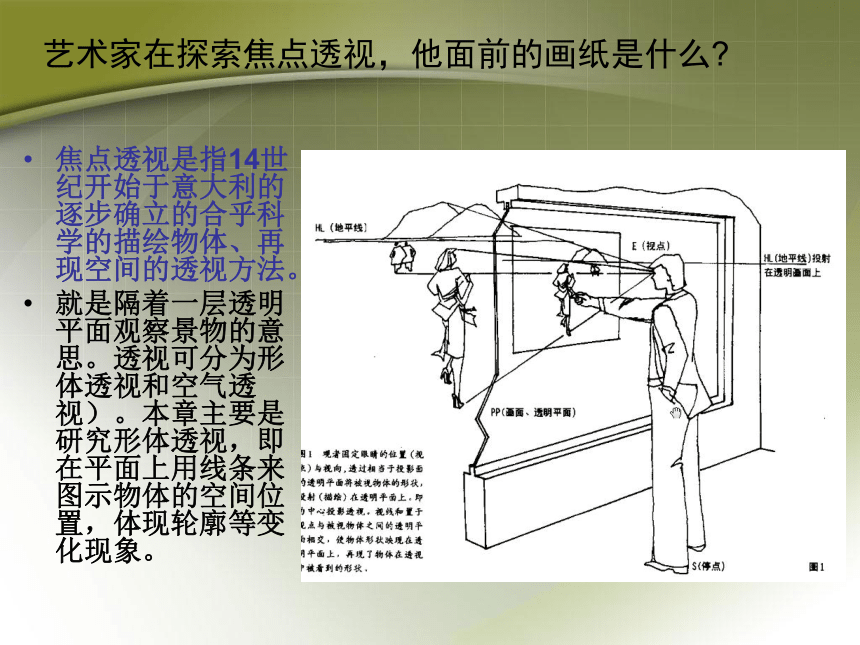

　艺术家在探索焦点透视，他面前的画纸是什么?
1、平行透视
只要有一个面与画面成平行的方向，就叫“平行透视”。平行透视方形
景物的垂直、水平边线的方向不变，垂直于画面的边线（直角线）向
主点集中消失(右图)。
平行透视
2、成角透视
成角透视就是一张图中有两个消失点的透视图。
立方体的两对竖面与画面成斜角关系，平面与地面平行，称为成角透视(或余角透视)。成角透视的方形景物的垂直边线仍垂直于地面方向不变，其余的边线分别向左右余点消失（右图）。
3、曲线透视
越靠近视平线所见面越窄
圆形物体画法
圆柱体透视
课堂拓展
透视主要有焦点透视和散点透视。
西方绘画只有一个焦点，一般画的视域只有60度，就是人眼固定不动时能看到的范围，视域角度过大的景物则不能包括到画面中，如同照相。中国画是散点透视法，即一个画面中可以有许多焦点，如同一边走一边看，每一段可以有一个焦点，因此可以画非常长的长卷或立轴，视域范围无限扩大。
当画家平视时，交点和余点都处于地平线上，仰视图交点向天点靠拢，俯视
图交点向地点靠拢，余点始终和交点处于同一水平线上。
透视可分为形体透视和空气透视
（用颜色的鲜明度的大小表现物体的远近：近处物体色彩鲜明，越远的物体越失去原来得颜色）。
