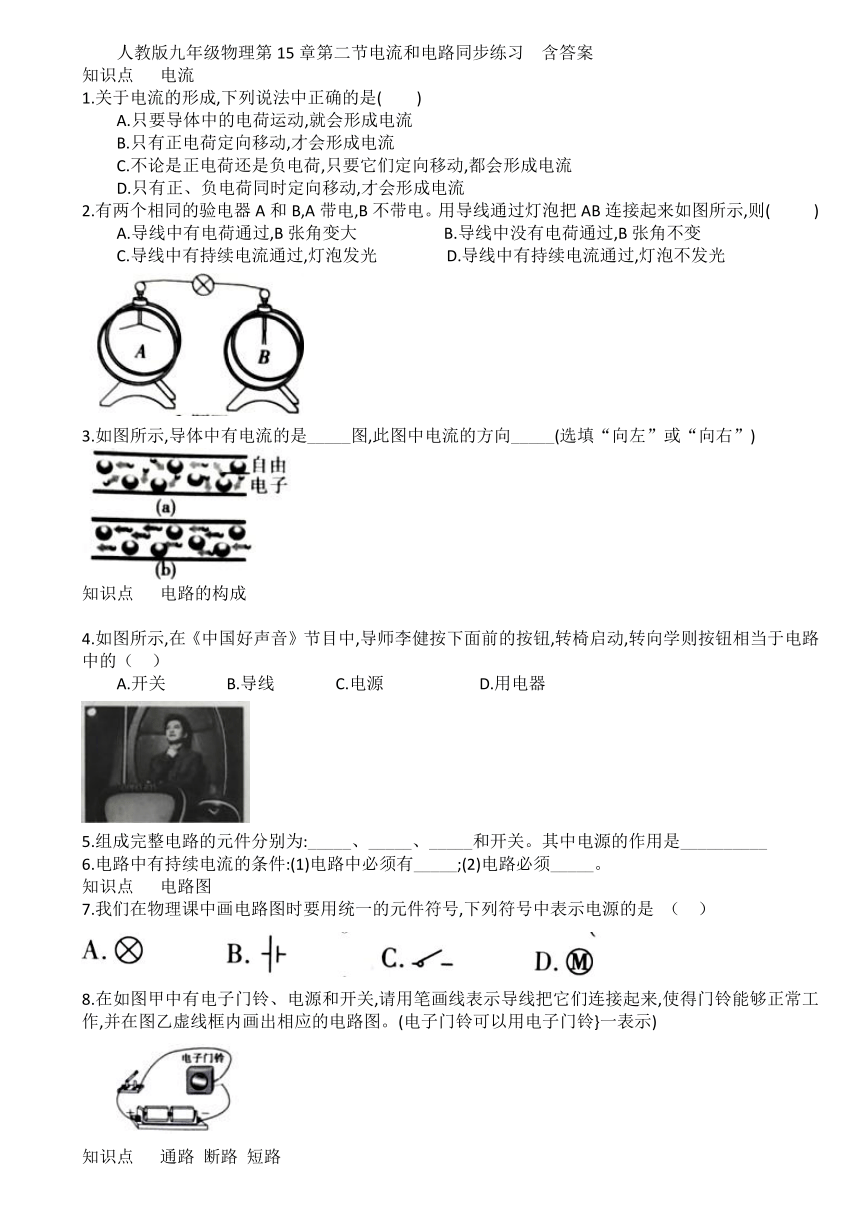

人教版九年级物理第15章第二节电流和电路同步练习 含答案

人教版九年级物理第15章第二节电流和电路同步练习
含答案
知识点
电流
1.关于电流的形成,下列说法中正确的是(
)
A.只要导体中的电荷运动,就会形成电流
B.只有正电荷定向移动,才会形成电流
C.不论是正电荷还是负电荷,只要它们定向移动,都会形成电流
D.只有正、负电荷同时定向移动,才会形成电流
2.有两个相同的验电器A和B,A带电,B不带电。用导线通过灯泡把AB连接起来如图所示,则(
)
A.导线中有电荷通过,B张角变大
B.导线中没有电荷通过,B张角不变
C.导线中有持续电流通过,灯泡发光
D.导线中有持续电流通过,灯泡不发光
3.如图所示,导体中有电流的是_____图,此图中电流的方向_____(选填“向左”或“向右”)
知识点
电路的构成
4.如图所示,在《中国好声音》节目中,导师李健按下面前的按钮,转椅启动,转向学则按钮相当于电路
中的（
）
A.开关
B.导线
C.电源
D.用电器
5.组成完整电路的元件分别为:_____、_____、_____和开关。其中电源的作用是__________
6.电路中有持续电流的条件:(1)电路中必须有_____;(2)电路必须_____。
知识点
电路图
7.我们在物理课中画电路图时要用统一的元件符号,下列符号中表示电源的是
（
）
8.在如图甲中有电子门铃、电源和开关,请用笔画线表示导线把它们连接起来,使得门铃能够正常工作,并在图乙虚线框内画出相应的电路图。(电子门铃可以用电子门铃}一表示)
知识点
通路
断路
短路
9.用电器短接和断路是电路中常见的故障,下列四幅图中有用电器短接现象的是
（
）
10.如图所示的电路中,开关闭合后,处于_____(选填“通路”“断路”或“短路”)状态,会造成_____(选填“电源”或“灯泡”)损坏,要使其成为正确的电路,只需要拆掉图中标注为_____的导线。
11.如图所示,电路的状态是_____(选填“通路”“断路”或“短路”),此时电路中_____电流(选填“有”或“无”),灯泡_____发光(选填“会”或“不会”)。
12.在学习电学时,老师让同学们探究“点亮小灯泡”实验,提供了小灯泡、干电池、导线等器材
(1)实验中干电池的作用是_____,导线的作用是_____。
(2)观察小灯泡结构后,老师让同学们只用一根导线就可以点亮小灯泡,同学们设计了如图的电路,小灯泡能够发光的是_____图,造成短路的是_____图,断路的是_____图。(选填“甲”“乙”或“丙”)
答案
C
A
（b）
向右
A
电源
用电器
导线
提供电能
电源
闭合
B
略
B
短路
电源
②
断路
无
不会
提供电能
输送电能
甲
丙
乙
