2020年秋季人教版九年级物理15.5串、并联电路中电流的规律 同步测试

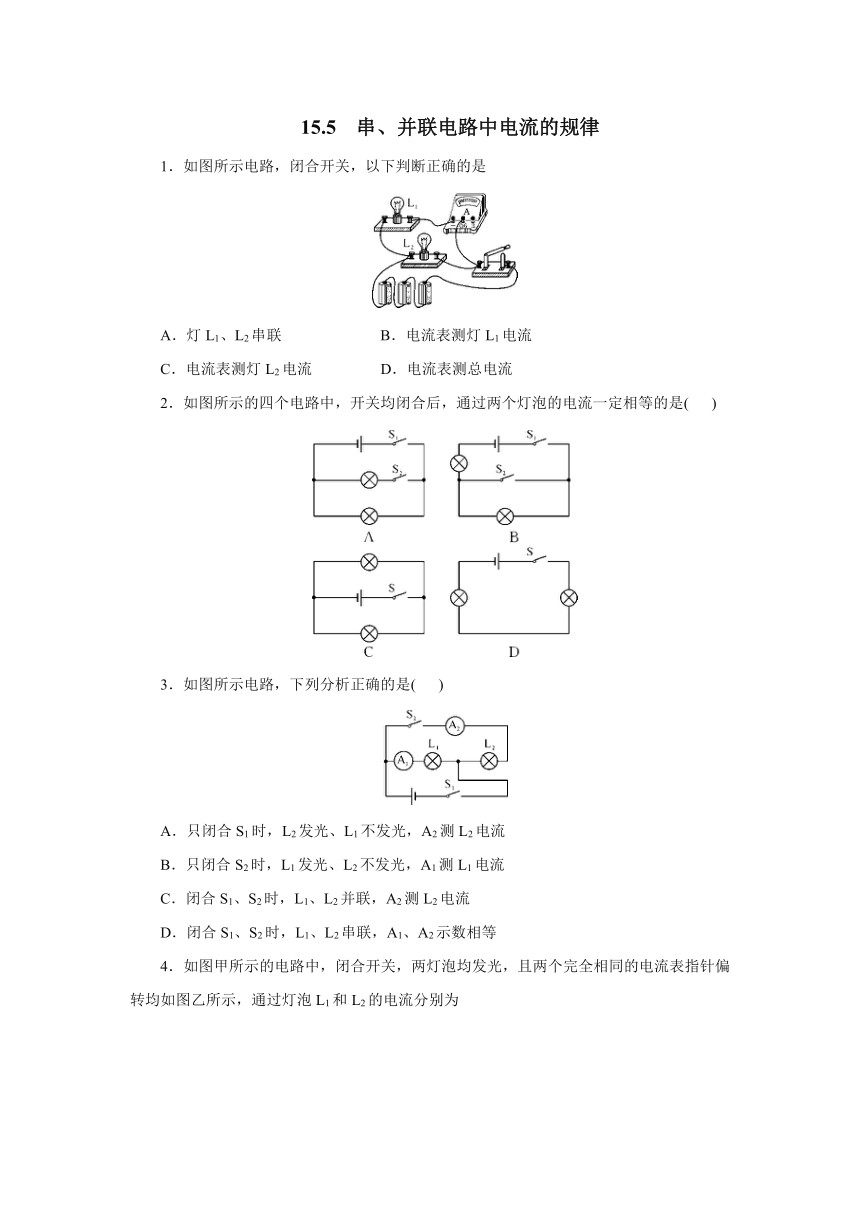

15.5
串、并联电路中电流的规律
1．如图所示电路，闭合开关，以下判断正确的是
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
2．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是(
)
3．如图所示电路，下列分析正确的是(
)
　　
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等

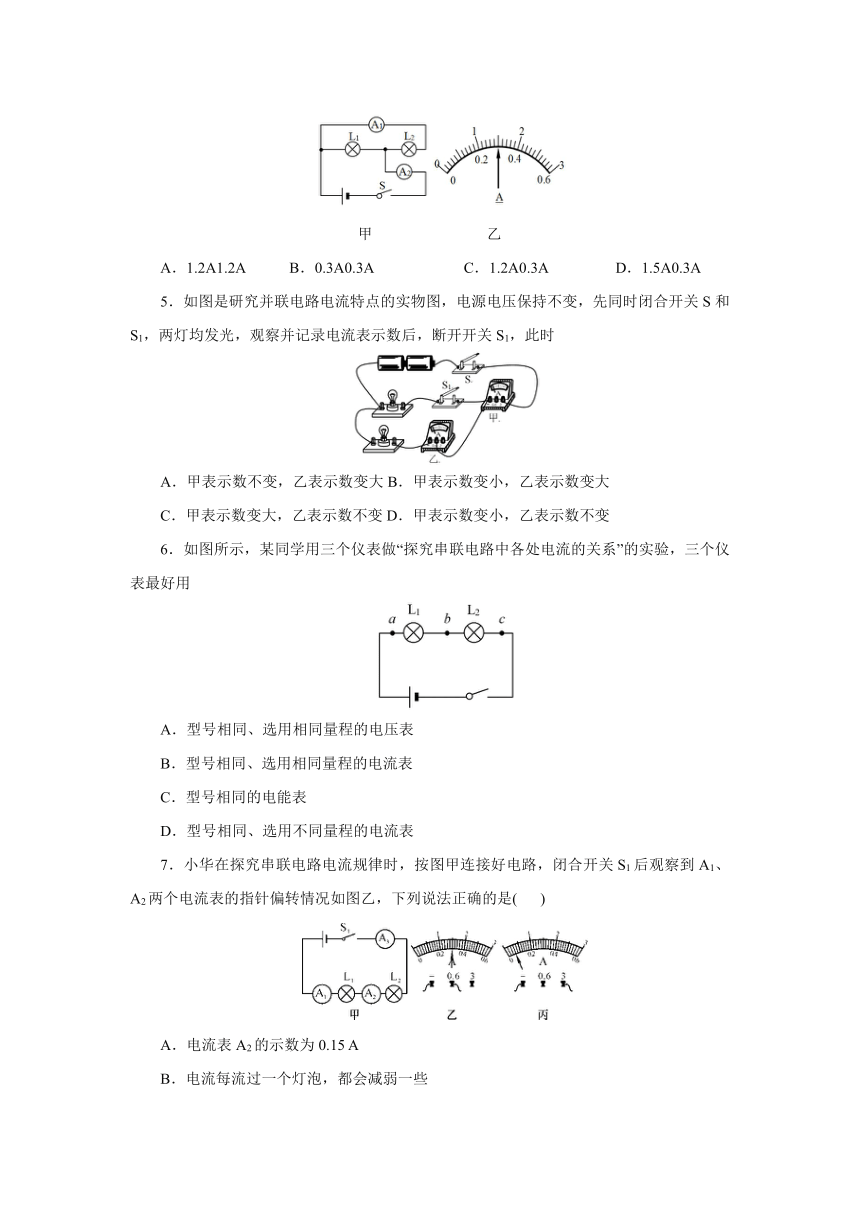

4．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
甲
乙
A．1.2A1.2A
B．0.3A0.3A
C．1.2A0.3A
D．1.5A0.3A
5．如图是研究并联电路电流特点的实物图，电源电压保持不变，先同时闭合开关S和S1，两灯均发光，观察并记录电流表示数后，断开开关S1，此时
A．甲表示数不变，乙表示数变大B．甲表示数变小，乙表示数变大
C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变
6．如图所示，某同学用三个仪表做“探究串联电路中各处电流的关系”的实验，三个仪表最好用
A．型号相同、选用相同量程的电压表
B．型号相同、选用相同量程的电流表
C．型号相同的电能表
D．型号相同、选用不同量程的电流表
7．小华在探究串联电路电流规律时，按图甲连接好电路，闭合开关S1后观察到A1、A2两个电流表的指针偏转情况如图乙，下列说法正确的是(
)
A．电流表A2的示数为0.15
A
B．电流每流过一个灯泡，都会减弱一些
C．A、B、C三处的电流不同
D．电流表A3的示数为0.3
A
8．L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是(
)
A．I1最大
B．I2最大
C．I3最大
D．一样大
9．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是＿＿＿＿＿A。
10．若要将图甲中电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与＿＿＿＿（选填“A”或“B”）相连，若电路中电流约为0.4A．则电流表的量程选用＿＿＿＿A．
11．如图所示的电路中，电流表A1的示数是通过________的电流，电流表A2的示数是通过________的电流．从电流表A1、A2的示数，可知通过电源的电流是________A.
12．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5
A，乙电流表的示数为0.2
A，则通过灯L1的电流为________A，通过干路的电流为________A.
13．某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是________连接的，正常工作时的电流分别是0.9
A、800
mA、1.3
A、0.18
A和250
mA，如果干路中的电流不允许超过5
A，那么这些用电器________(填“能”或“不能”)同时工作．
14．根据下面的实物图画出与之对应的电路图．
15．在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。
（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针________________，则换用电流表的大量称；
（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针_______________，则换用电流表的小量称；
16．用如图所示的电路探究并联电路中的电流关系。
（1）闭合开关，发现L1亮，而L1不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是______（填“正确”或“错误”）的。
（2）小易将电路中右侧的导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上。其它都不动。这样连接的目的是测______的电流（填“干路”或“L2”），请评价其可行性并说明理由：__________________________________________；
（3）小易将实验数据记录在下表中。分析表中数据。可得出的结论是：________________________________________________；
电流表的测量对象
电流表的示数I/A
L1所在的支路
0.30
L2所在的支路
0.20
干路
0.50
（4）根据上表信息，若灯泡L1的电阻大小为10Ω，则电路的总电阻为_____Ω。
参考答案
1.B　2.
D　3.
C
4.
C　5.
D　6.
B　7.
D　8.
D　
9.0.3
10.A
0~0.6
11.L2　L1和L2　2.4　
12.0.3　0.5
13.并联　能　
14.
15.（1）偏转角度较大（2）偏转角度较小
16.（1）错误（2）L2电流表的正负接线柱接反了（3）并联电路中干路电流等于各支路电流的和（4）6
