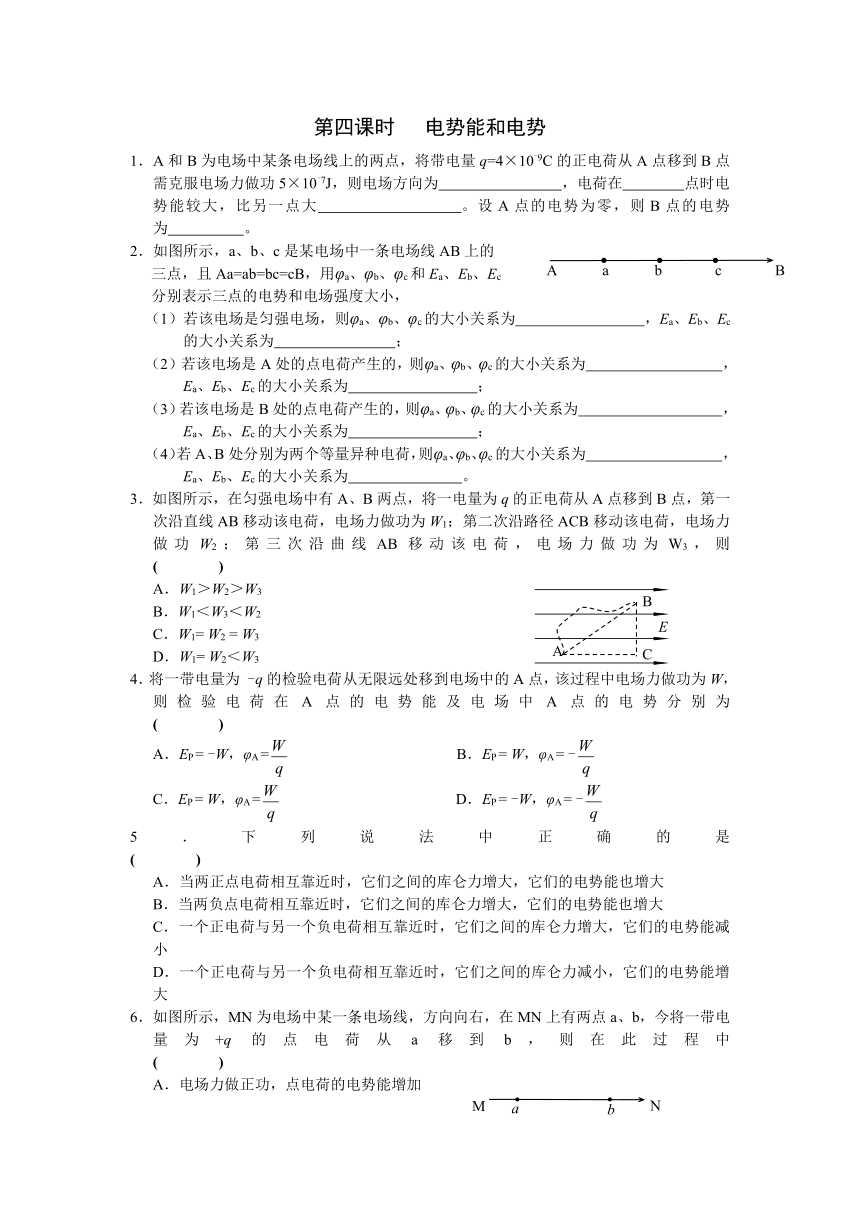

第四课时 电势能和电势
1．A和B为电场中某条电场线上的两点，将带电量q=4×10-9C的正电荷从A点移到B点需克服电场力做功5×10-7J，则电场方向为 ，电荷在 点时电势能较大，比另一点大 。设A点的电势为零，则B点的电势为 。
2．如图所示，a、b、c是某电场中一条电场线AB上的
三点，且Aa=ab=bc=cB，用φa、φb、φc和Ea、Eb、Ec
分别表示三点的电势和电场强度大小，
（1）若该电场是匀强电场，则φa、φb、φc的大小关系为 ，Ea、Eb、Ec的大小关系为 ；
（2）若该电场是A处的点电荷产生的，则φa、φb、φc的大小关系为 ，
Ea、Eb、Ec的大小关系为 ；
（3）若该电场是B处的点电荷产生的，则φa、φb、φc的大小关系为 ，
Ea、Eb、Ec的大小关系为 ；
（4）若A、B处分别为两个等量异种电荷，则φa、φb、φc的大小关系为 ，
Ea、Eb、Ec的大小关系为 。
3．如图所示，在匀强电场中有A、B两点，将一电量为q的正电荷从A点移到B点，第一次沿直线AB移动该电荷，电场力做功为W1；第二次沿路径ACB移动该电荷，电场力做功W2；第三次沿曲线AB移动该电荷，电场力做功为W3，则 ( )
A．W1＞W2＞W3
B．W1＜W3＜W2
C．W1= W2 = W3
D．W1= W2＜W3
4．将一带电量为 -q的检验电荷从无限远处移到电场中的A点，该过程中电场力做功为W，则检验电荷在A点的电势能及电场中A点的电势分别为 ( )
A．EP = -W，φA = B．EP = W，φA = -
C．EP = W，φA = D．EP = -W，φA = -
5．下列说法中正确的是 ( )
A．当两正点电荷相互靠近时，它们之间的库仑力增大，它们的电势能也增大
B．当两负点电荷相互靠近时，它们之间的库仑力增大，它们的电势能也增大
C．一个正电荷与另一个负电荷相互靠近时，它们之间的库仑力增大，它们的电势能减小
D．一个正电荷与另一个负电荷相互靠近时，它们之间的库仑力减小，它们的电势能增大
6．如图所示，MN为电场中某一条电场线，方向向右，在MN上有两点a、b，今将一带电量为+q的点电荷从a移到b，则在此过程中 ( )
A．电场力做正功，点电荷的电势能增加
B．电场力做负功，点电荷的电势能增加
C．电场力做正功，点电荷的电势能减少
D．电场力做负功，点电荷的电势能减少
7．如图，是某电场中的一条直电场线，一电子（重力不计）从a点由静止释放，它将沿直线向b点运动，则可判断 ( )
A．该电场一定是匀强电场
B．场强Ea一定小于Eb
C．电子具有的电势能EPa一定大于EPb
D．两点的电势φa一定低于φb
8．下列关于电场中场强与电势能、电势的关系说法正确的是 ( )
A．电荷在电势高处电势能也一定大 B．场强越大的地方电势一定越高
C．场强为零的地方电势必为零 D．电势为零的地方场强可以不为零
9．a、b为电场中的两点，且a点电势高于b点，则可知 ( )
A．把负电荷从a点移到b点电场力做负功，电势能增加
B．把正电荷从a点移到b点电场力做正功，电势能减少
C．无论移动的是正电荷还是负电荷，电荷的电势能都要减少
D．无论是否有电荷移动，a点电势能总是大于b点的电势能
10．下列关于等势面的说法正确的是 ( )
A．沿电场线方向，电势降低；电势降低的方向就是电场的方向
B．在同一等势面上移动电荷时，电场力不做功
C．在电场中将电荷由a点移到b点，电场力做功为零，则该电荷一定是在等势面上运动
D．某等势面上各点的场强方向与该等势面垂直
11．如图所示，在+Q产生的电场中，B、C、D为以+Q为圆心的圆周上的三个点，圆内有一点A，已知AB＞AC＞AD，现将同一检验电荷从A点分别移动到B、C、D各点的过程中，电场力做功的关系是 ( )
A．WAB＞WAC＞WAD
B．WAB＜WAC＜WAD
C．WAB = WAC = WAD
D．因没有具体数据，故无法确定
12．在一点电荷Q产生的电场中，一个带正电粒子通过时的轨迹为图中实线所示，图中虚线表示电场中a、b所在的两个等势面，以下说法中正确的是 ( )
A．点电荷Q可能为正电荷，也可能为负电荷
B．运动中粒子总是克服电场力做功
C．粒子在a点时的动能一定比在b时的大
D．粒子在a点时的电势能一定比在b点时的大
13．某电场中有A、B、C三点，三点的电势分别是φA=5V，φB= -2V，φC=0，现有一电荷量q= -6×10-6C的点电荷P，
（1）若将P从A移到B，则电场力做功多少？电势能变化了多少？
（2）若将P从B移到C，则电场力做功多少？电势能变化了多少？
（3）该点电荷在三点中哪一点时电势能最大？
14．如图所示，a、b、c为某匀强电场中的三个点，其中
a点电势为10V，b点电势为 4V，c点电势为 -2V，试画
出a、b、c三点所在的等势面和该匀强电场电场线的分布。
第四课时 电势能和电势
1．B指向A，B，5×10-7J，125V 2．（1）φa＞φb＞φc，Ea = Eb = Ec （2）φa＞φb＞φc，Ea＞Eb＞Ec
（3）φa＞φb＞φc，Ea＜Eb＜Ec （4）φa＞φb＞φc，Ea = Ec＞Eb 3．C 4．A 5．ABC 6．C
7．CD 8．D 9．AB 10．BD 11．C 12．C
13．（1）-4.2×10-5J，增加4.2×10-5J （2）1.2×10-5J，减少1.2×10-5J （3）B点
14．因为10V-4V=4V-(-2V)=6V，即ac中点的电势也为4V，故连ac，
取其中点d，连bd，分别过ac作bd的平行线，此三条线就表面过
对应点的等势面，如图虚线所示；再作这三条线的垂线，方向由
高电势指向低电势，即为电场线，如图实线所示.
A a b c B
B
A
C
E
a
b
M
N
a b
C
B
A
D
d
E
