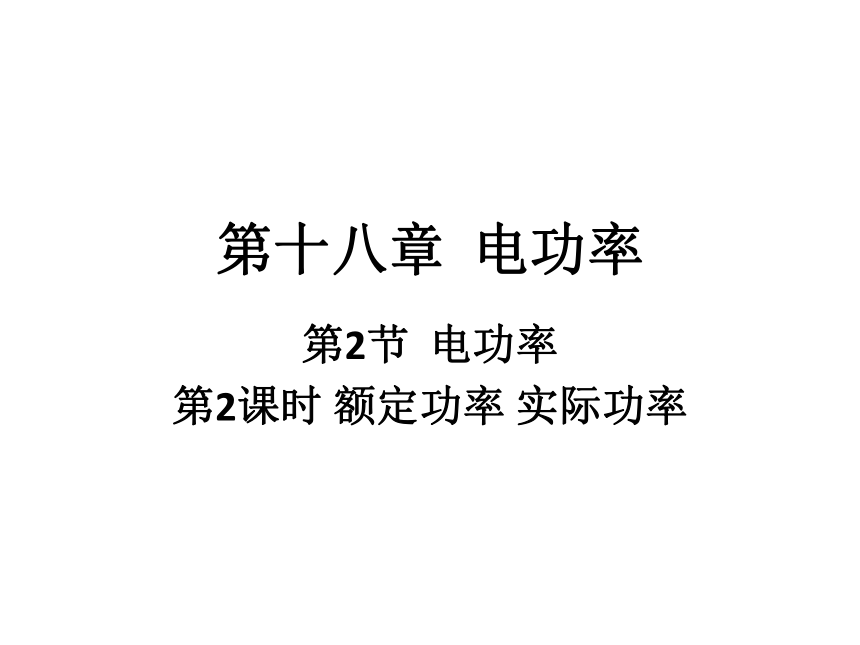

第十八章
电功率
第2节
电功率
第2课时
额定功率
实际功率
1.
理解用电器的额定电压和额定电功率。
2.
掌握与用电器铭牌有关的简单计算。
3.
理解测量用电器电功率的原理和方法。
学习目标

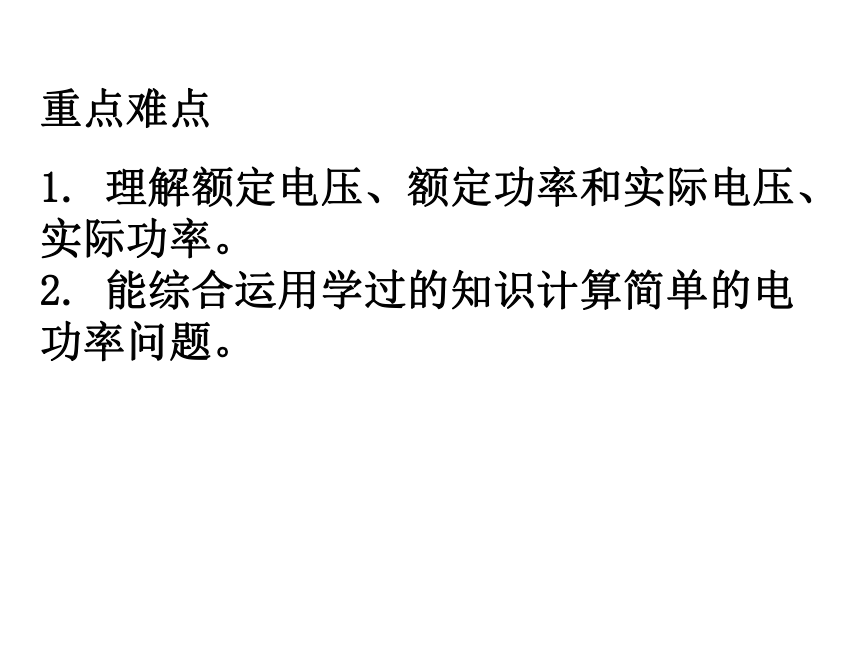

1.
理解额定电压、额定功率和实际电压、实际功率。
2.
能综合运用学过的知识计算简单的电功率问题。
重点难点

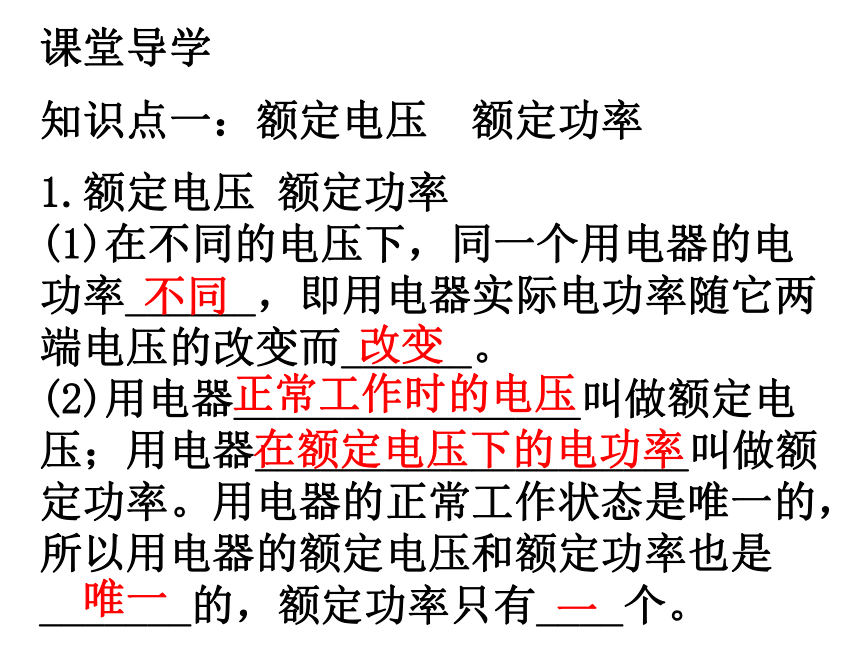

1.额定电压
额定功率
(1)在不同的电压下，同一个用电器的电功率______，即用电器实际电功率随它两端电压的改变而______。
(2)用电器________________叫做额定电压；用电器____________________叫做额定功率。用电器的正常工作状态是唯一的，所以用电器的额定电压和额定功率也是_______的，额定功率只有____个。
知识点一：额定电压　额定功率
课堂导学
改变
不同
唯一
正常工作时的电压
在额定电压下的电功率
一

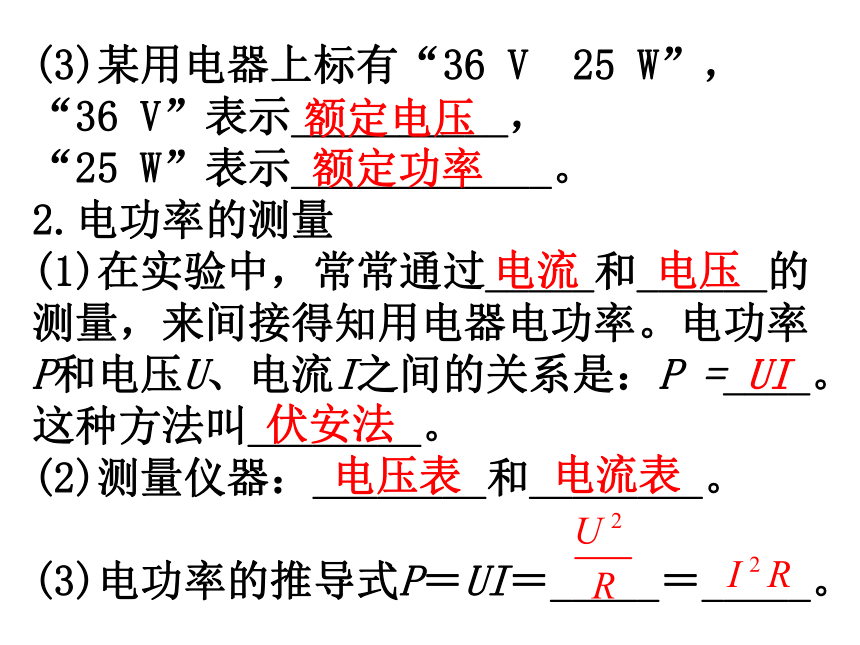

(3)某用电器上标有“36
V　25
W”，
“36
V”表示__________，
“25
W”表示____________。
2.电功率的测量
(1)在实验中，常常通过_____和______的测量，来间接得知用电器电功率。电功率P和电压U、电流I之间的关系是：P
=____。这种方法叫________。
(2)测量仪器：________和________。
(3)电功率的推导式P＝UI＝_____＝_____。
额定电压
额定功率
电压
电流
UI
伏安法
电压表
电流表

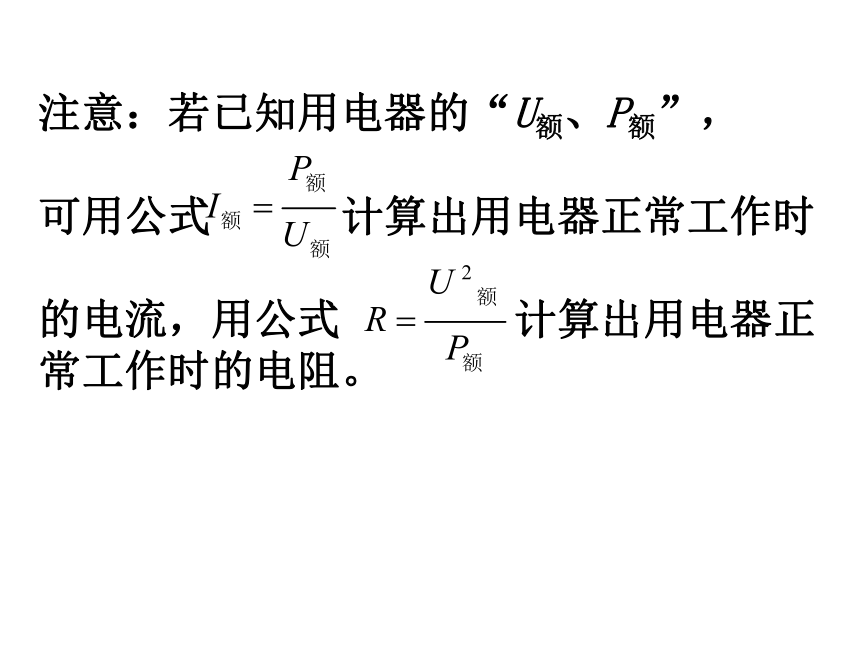

注意：若已知用电器的“U额、P额”，
可用公式
计算出用电器正常工作时
的电流，用公式
计算出用电器正常工作时的电阻。

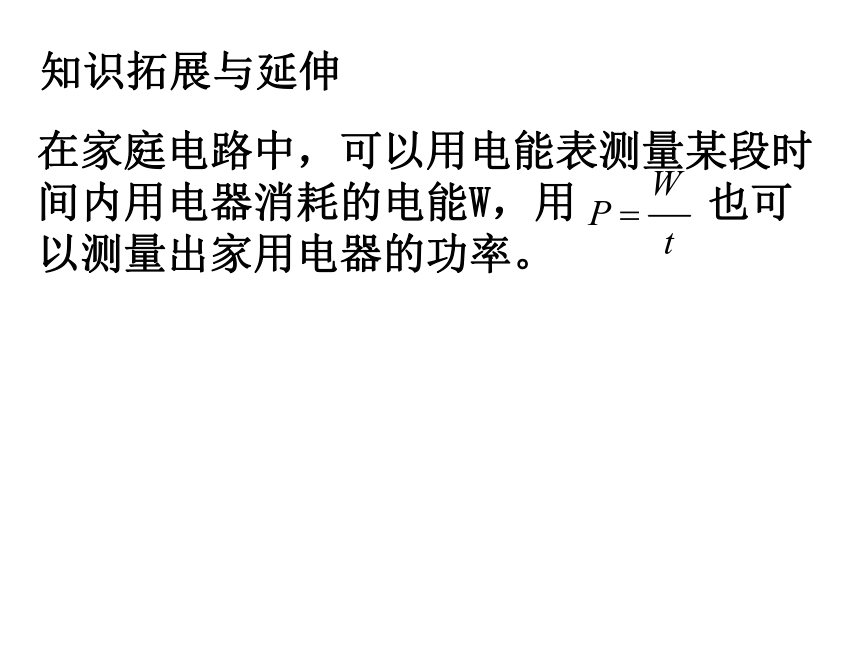

知识拓展与延伸
在家庭电路中，可以用电能表测量某段时间内用电器消耗的电能W，用
也可以测量出家用电器的功率。

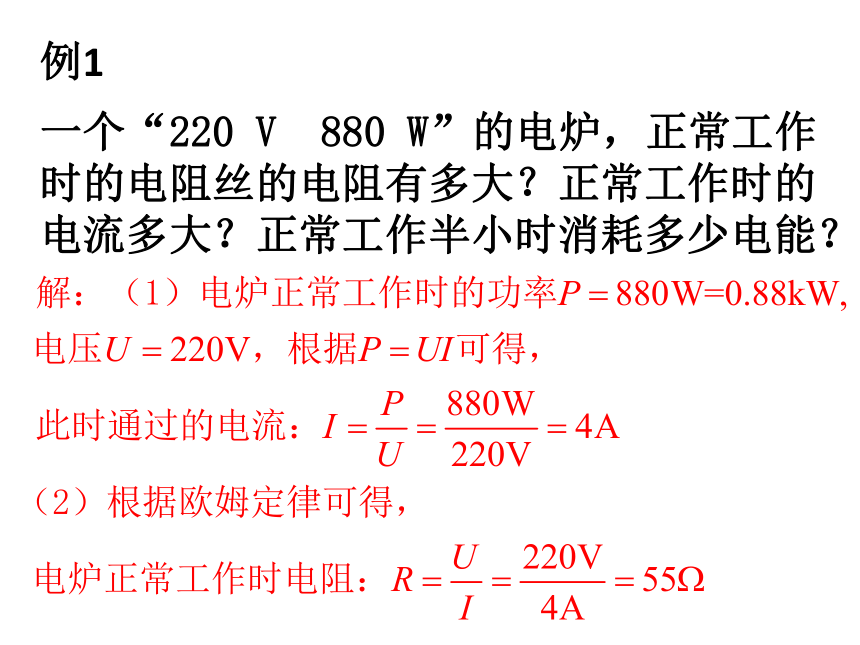

一个“220
V　880
W”的电炉，正常工作时的电阻丝的电阻有多大？正常工作时的电流多大？正常工作半小时消耗多少电能？
例1

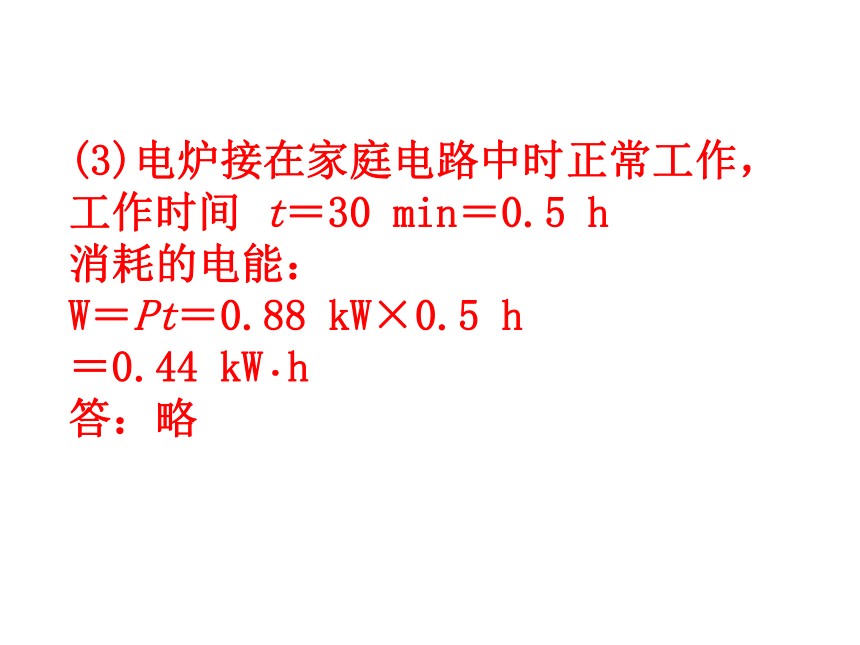

(3)电炉接在家庭电路中时正常工作，
工作时间
t＝30
min＝0.5
h
消耗的电能：
W＝Pt＝0.88
kW×0.5
h
＝0.44
kW·h
答：略

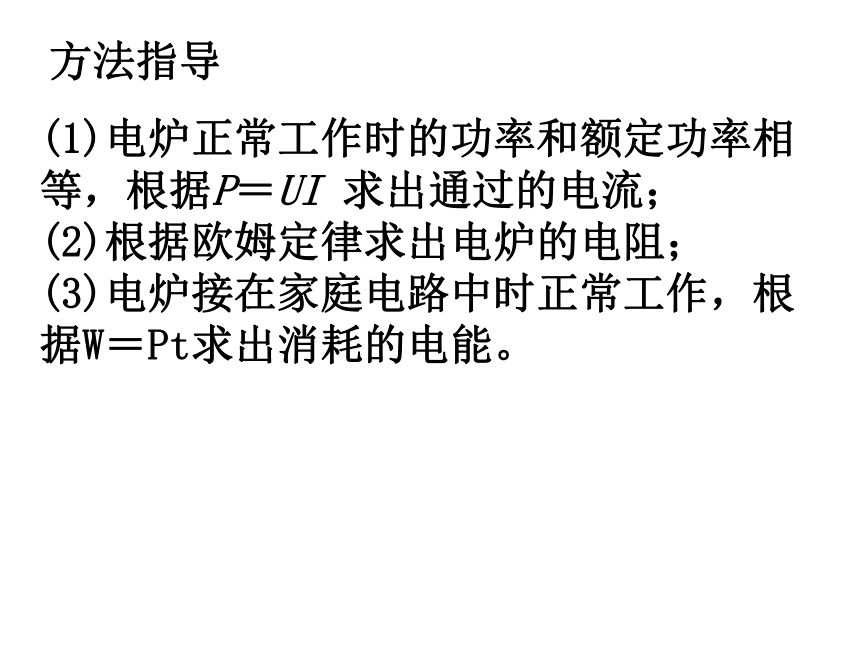

(1)电炉正常工作时的功率和额定功率相等，根据P＝UI
求出通过的电流；
(2)根据欧姆定律求出电炉的电阻；
(3)电炉接在家庭电路中时正常工作，根据W＝Pt求出消耗的电能。
方法指导

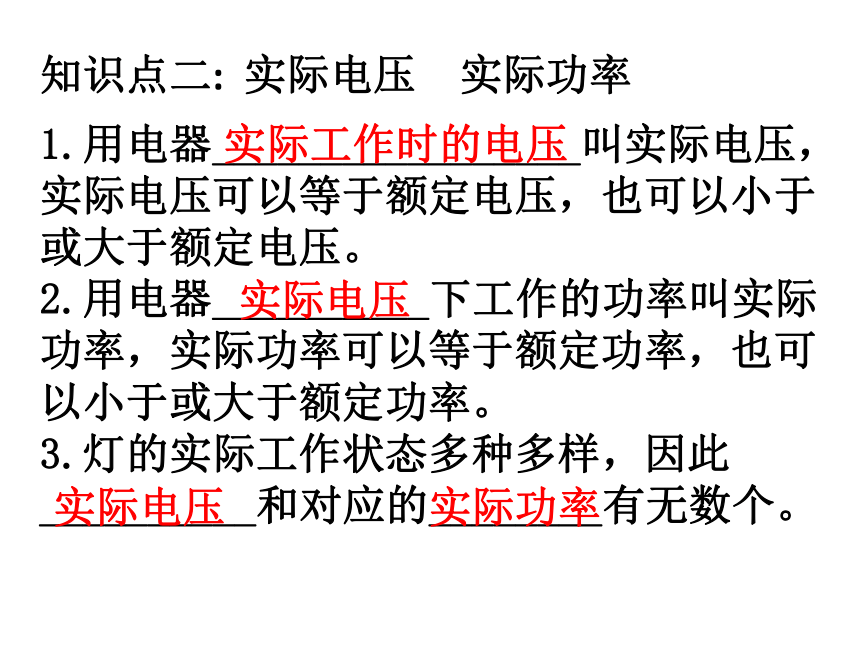

1.用电器_________________叫实际电压，实际电压可以等于额定电压，也可以小于或大于额定电压。
2.用电器__________下工作的功率叫实际功率，实际功率可以等于额定功率，也可以小于或大于额定功率。
3.灯的实际工作状态多种多样，因此__________和对应的________有无数个。
知识点二:
实际电压　实际功率
实际工作时的电压
实际电压
实际电压
实际功率

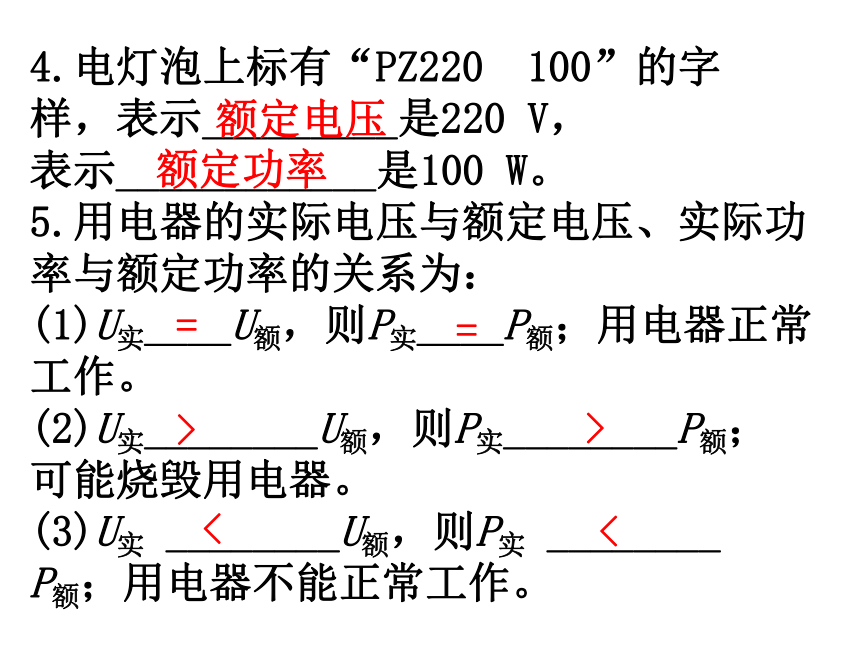

4.电灯泡上标有“PZ220　100”的字
样，表示_________是220
V，
表示____________是100
W。
5.用电器的实际电压与额定电压、实际功率与额定功率的关系为：
(1)U实____U额，则P实____P额；用电器正常工作。
(2)U实________U额，则P实________P额；可能烧毁用电器。
(3)U实
________U额，则P实
________
P额；用电器不能正常工作。
>
额定电压
>
<
<
额定功率
=
=
当实际电压等于额定电压时，实际电功率等于额定电功率；如果实际电压低于或高于用电器的额定电压，则用电器的实际功率都不等于额定功率，不能正常工作。实际电压、实际电流、实际电功率的变化情况相同，任意一个变大，其他两个也变大。
知识拓展与延伸
例2
一个“220
V　800
W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200
V，电阻丝的电阻不变，这时电炉实际的电功率有多大？
1.计算这种类型题目的时候，抓住电阻不变的特点，利用额定电压和额定功率先求电阻，再利用实际电压，
根据P实＝
计算。
方法指导
2．在选用公式P＝I2R、P＝
时，一定要注意串联电路和并联电路的特点，因为串联电路中电流相等，所以在串联电路中运用公式P＝I2R来解决电功率问题一般较方便，而并联电路中各支路两端电压相等，所以在并联电路中运用公式P＝
来解决电功率问题较方便。
已知R1∶R2＝4∶1，若将它们串联在电路中，则它们两端的电压之比“U1∶U2＝________，相同时间内电流做功W1∶W
”2＝________，电功率之比P1∶P2＝________；
若将它们并联在电路中，则它们的电流之比I1∶I2＝________，相同时间内电流做功之比W1∶W2＝________，
功率之比P1∶P2＝________。
例3
4∶1
4∶1
4∶1
1∶4
1∶4
1∶4
两个电阻串联，电压、电功率、电功(时间相同)都和电阻成正比；
表达式为
；
两个电阻并联，电流、电功率、电功(时间相同)都和电阻成反比，
表达式为
。
方法指导
1．某台灯铭牌上标有“9
W”字样，“9
W”表示该台灯的(　　)
A.
额定功率
B.
实际功率
C.
额定电流
D.
实际电流
课堂达标
A
2．一个标有“220
V　440
W”的电热器，
当通过它的电流为1
A时，它的实际功率(　)
A.
等于额定功率
B.
大于额定功率
C.
小于额定功率
D.
无法判断
C
3．小萌在更换灯泡时发现灯泡上标有“220
V　40
W”的字样。下列说法中
正确的是(　　)
A.
该灯泡只能在220
V电压下工作
B.
该灯泡的实际功率是40
W不变
C.
该灯泡每秒消耗的电能是40
W
D.
该灯泡正常发光时的功率是40
W
D
4．实验室里有两个灯泡，灯泡上分
别标有“220
V　40
W”和“220
V　100
W”，关于这两个灯泡，下列说法正确的是(　　)
A．这两个灯泡正常发光时的实际电压是相同的
　
B．这两个灯泡正常发光时的亮度是相同的
C．这两个灯泡正常发光时的电阻是相同的
　D．这两个灯泡正常发光时的电流是相同的
A
5．(2019·北京)有两个额定电压相同
的电热水壶甲和乙，甲的额定功率为1
800
W，乙的额定功率为1
200
W。两个电热水壶都正常工作时，下列说法中正确的是(　)
A.
甲电热水壶两端的电压较高
B.
电流通过甲电热水壶做功较快
C.
通过两个电热水壶的电流相等
D.
相同时间内，两个电热水壶消耗的电能一样多
B
6．甲、乙两个灯泡的铭牌分别是
“220
V　25
W”和“220
V　100
W”，若两灯灯丝长短相同，关于这两个灯泡的描述正确的是(　　)
A.
甲灯的灯丝粗，电阻大
B.
甲灯的灯丝细，电阻大
C.
乙灯的灯丝细，电阻小
D.
乙灯的灯丝粗，电阻大
B
7．某同学家的电炉正常工作时通过电
炉丝的电流是5
A，若电炉在220
V电压下正常工作，则该电炉的额定功率为______W。
8．(2019·青岛)某电视机的额定功率是110
W，则它正常工作时，电流是______A；1
kW·h的电能可供它正常工作________h。(结果保留一位小数)
9．电烙铁的铭牌上标着“220
V　25
W”字样，它正常工作20
s，消耗电能______J。
1100
0.5
9.1
500
10．(2019·成都)标有“12
V　60
W”
字样的汽车灯泡工作时，用电压表测得其两端电压如图所示，则灯泡的实际电压为________V，灯泡的实际功率________(选填“大于”“小于”或“等于”)60
W。
11.5
小于
11．爱思考的小伟在学习电功率知识
后，想在家测量空调工作时的电功率，他让家里的空调单独工作2
min，观察到电能表转盘转过120转，电能表示数如图所示，则电能表的读数是________kW·h，空调的实际功率为________W。
1200
30.6
12．(2018·娄底)现有规格为“220
V　100
W”的电灯泡一只，将它接在电压为110
V的电路中，实际功率为________W，1
kW·h的电能可供它连续工作________h。(不考虑灯丝电阻变化)
40
25
13．如图所示，小灯泡L上标有“10
V
10
W”字样，闭合开关S后，电流表的示数为0.5
A，若不考虑小灯泡电阻随温度的变化，则小灯泡的实际功率是________W，小灯泡在1
min内消耗的电能是________J。
2.5
150
14．有一个标有“8
V　2
W”的小灯泡，如果接到12
V的电源上必须如何连接一个阻值多大的电阻才能使小灯泡正常发光？此时这个电阻的电功率是多少？
15．灯泡L上标有“6
V　12
W”的字样，现将该灯泡接在某电路，测得通过灯的实际电流为1
A，则灯的实际功率为多大？(忽略灯泡电阻的变化)
16．(2018·菏泽)LED灯发光的颜色与
两端的电压之间的关系如表所示。小美用一个阻值为150
Ω的电阻R1与LED灯串联，接在电压为6
V的电源上，成功地让LED灯发出了蓝光，如图所示。问：
灯两端电压(V)
2
2.4
3
发光的颜色
红
绿
蓝
(1)定值电阻R1两端的电压是多少？
(2)通过定值电阻R1的电流是多少？
(3)LED灯的实际功率是多少？
(4)LED灯工作1小时，消耗的电能是多少？
(5)小美通过将电阻与LED灯串联的方法，实现了LED灯发蓝光。请你在不使用电阻的情况下，设计一个让LED灯发出蓝光的方法。
解：(1)LED发蓝光，由表可知此时它
两端的电压为UL＝3
V，电源电压U＝6
V
R1与LED灯串联，根据串联电路中电压的
特点可知电阻R1两端的电压：
U1＝U－UL＝6
V－3
V＝3
V
(2)通过定值电阻R1的电流：
(3)LED灯的实际功率：
P＝ULI＝3
V×0.02
A＝0.06
W
(4)LED灯工作的时间：t＝1
h＝3600
s，
消耗的电能：W＝Pt
＝0.06
W×3600
s＝216
J
(5)LED灯发蓝光时所加电压为3
V，所以可
以直接将LED灯接到3
V的电源上；也可以
将两个同样的LED灯串联接到6
V的电源上。
答：略
课堂小结
