第十八章
电功率
第1节
电能
电功

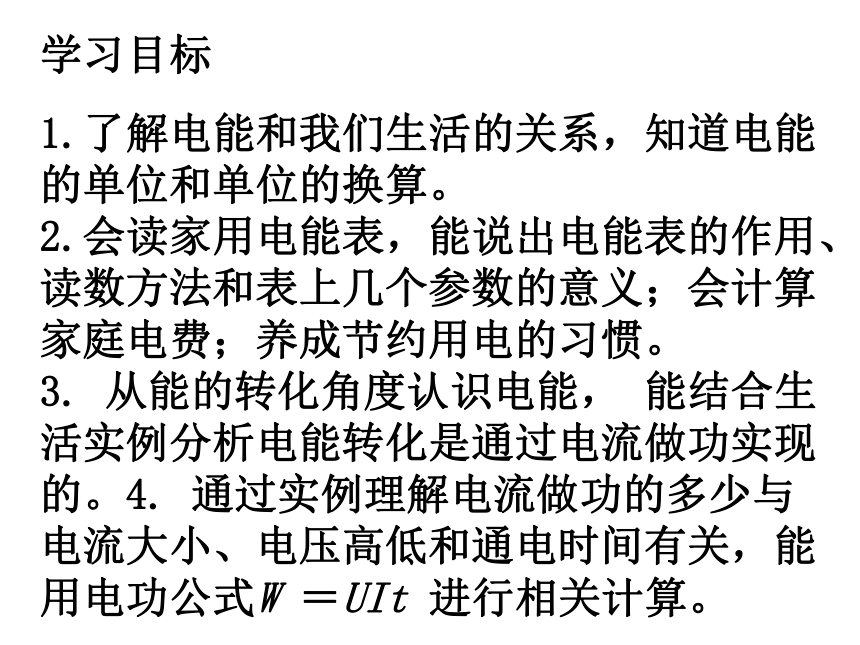

1.了解电能和我们生活的关系，知道电能的单位和单位的换算。
2.会读家用电能表，能说出电能表的作用、读数方法和表上几个参数的意义；会计算家庭电费；养成节约用电的习惯。
3.
从能的转化角度认识电能，
能结合生活实例分析电能转化是通过电流做功实现的。4.
通过实例理解电流做功的多少与电流大小、电压高低和通电时间有关，能用电功公式W
＝UIt
进行相关计算。
学习目标

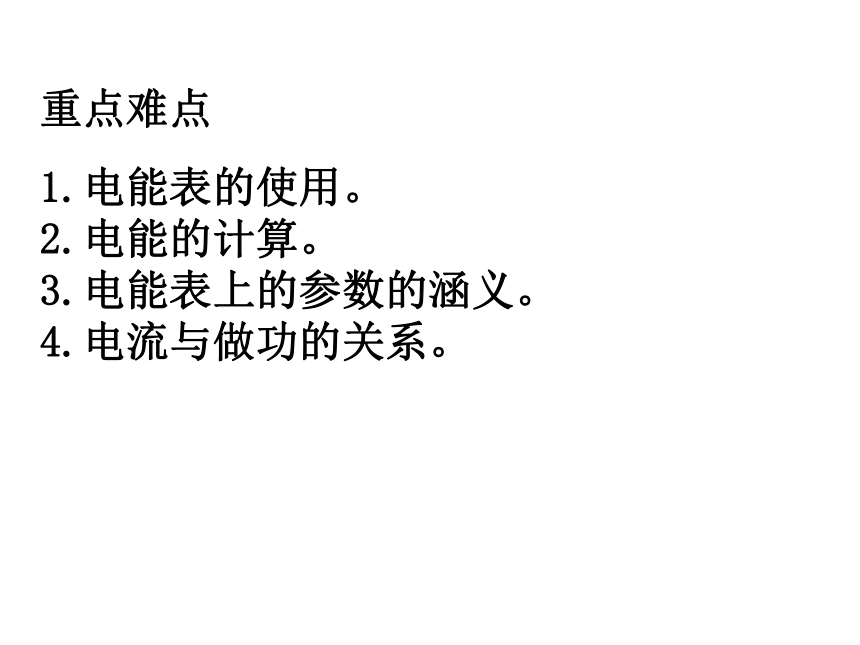

1.电能表的使用。
2.电能的计算。
3.电能表上的参数的涵义。
4.电流与做功的关系。
重点难点
1.电能来源：
(1)__________：________能转化为电能；　(2)__________：________能转化为电能；
(3)__________：________能转化为电能；　(4)___________：_______能转化为电能；
知识点一：电能
课堂导学
水力发电
内能
机械
火力发电
风力发电
风
太阳能发电
太阳
2.电能利用：
(1)甲：取暖器：电能转化为________能；
(2)乙：电饭煲：电能转化为________能；
(3)丙：电风扇：电能转化为________能；
(4)丁：节能灯：电能转化为________能；(5)戊：电解水：电能转化为________能。
内
内
机械
光
化学

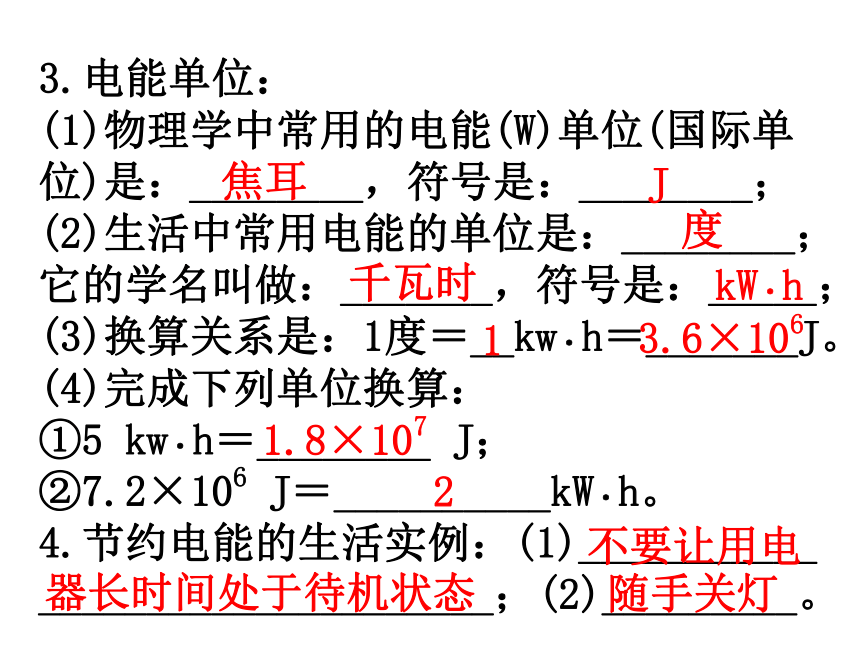

3.电能单位：
(1)物理学中常用的电能(W)单位(国际单位)是：________，符号是：________；
(2)生活中常用电能的单位是：________；它的学名叫做：_______，符号是：_____；
(3)换算关系是：1度＝__kw·h＝_______J。
(4)完成下列单位换算：
①5
kw·h＝________
J；
②7.2×106
J＝__________kW·h。
4.节约电能的生活实例：(1)___________
_____________________；(2)_________。
焦耳
J
度
千瓦时
kW·h
1
3.6×106
1.8×107
2
不要让用电
器长时间处于待机状态
随手关灯

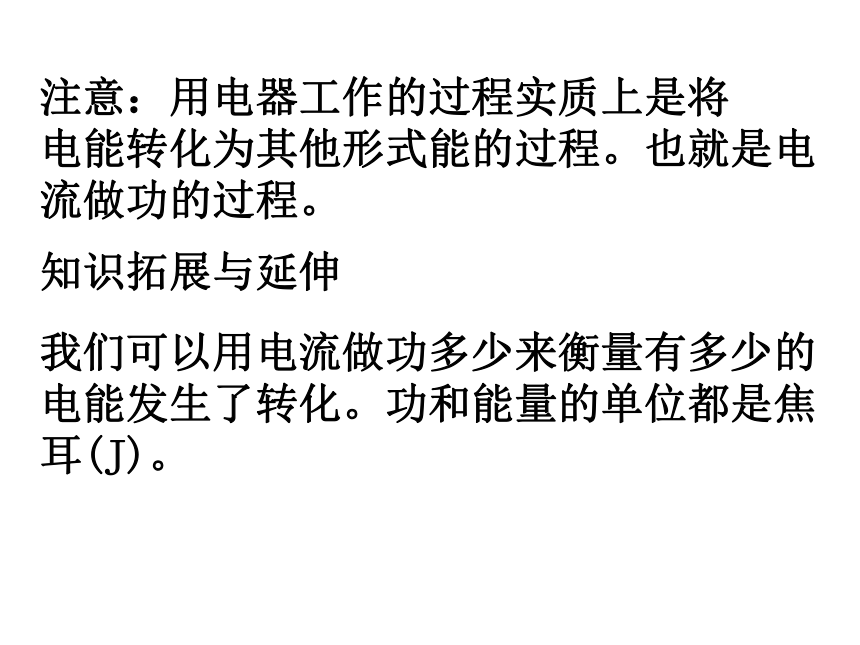

注意：用电器工作的过程实质上是将
电能转化为其他形式能的过程。也就是电流做功的过程。
知识拓展与延伸
我们可以用电流做功多少来衡量有多少的电能发生了转化。功和能量的单位都是焦耳(J)。

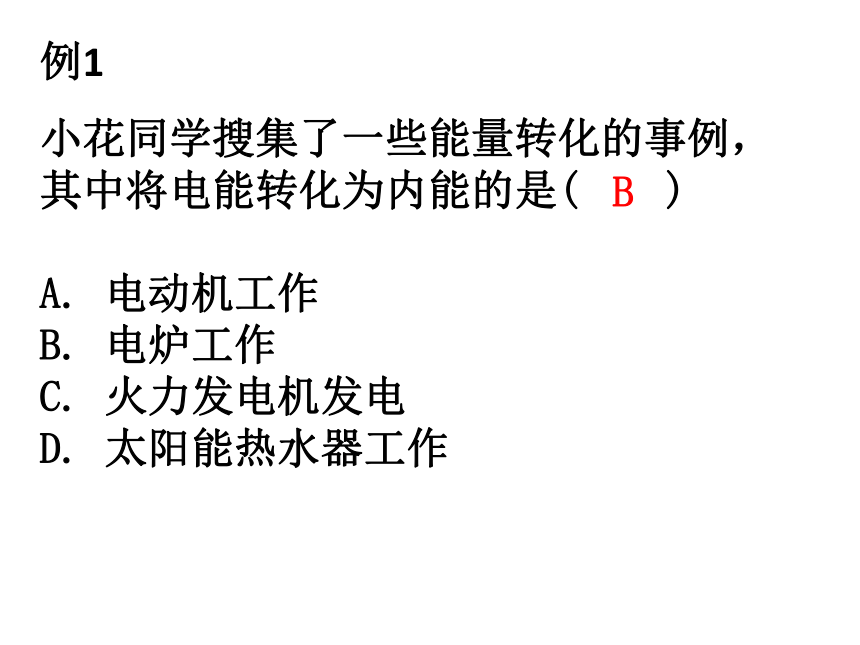

小花同学搜集了一些能量转化的事例，
其中将电能转化为内能的是(　　)
A.
电动机工作
B.
电炉工作
C.
火力发电机发电
D.
太阳能热水器工作
例1
B

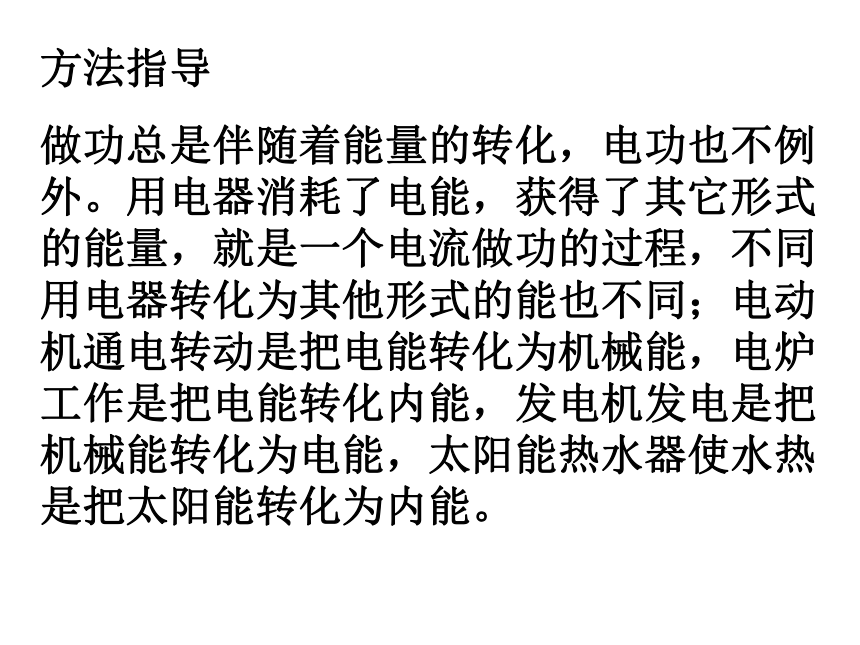

做功总是伴随着能量的转化，电功也不例外。用电器消耗了电能，获得了其它形式的能量，就是一个电流做功的过程，不同用电器转化为其他形式的能也不同；电动机通电转动是把电能转化为机械能，电炉工作是把电能转化内能，发电机发电是把机械能转化为电能，太阳能热水器使水热是把太阳能转化为内能。

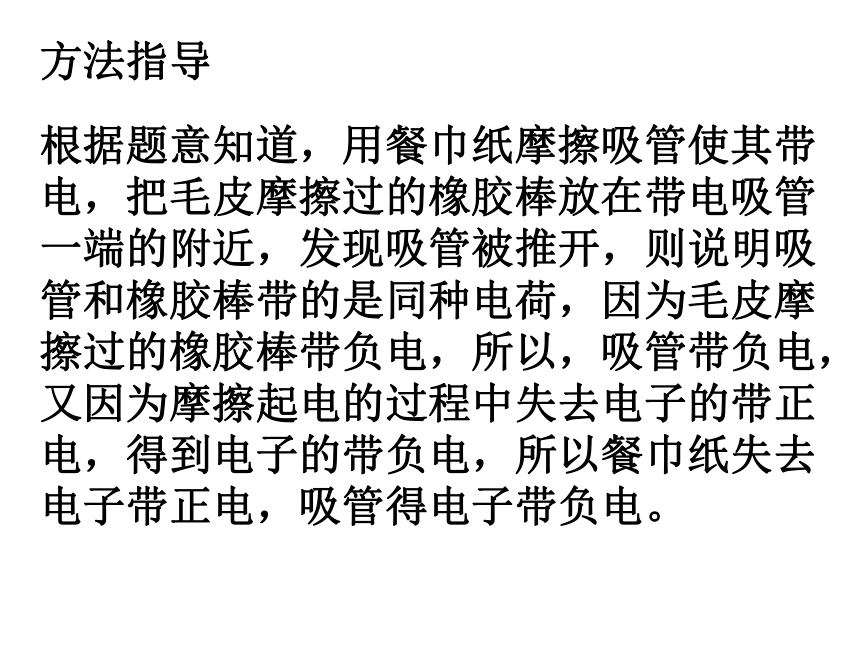

方法指导
根据题意知道，用餐巾纸摩擦吸管使其带电，把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，发现吸管被推开，则说明吸管和橡胶棒带的是同种电荷，因为毛皮摩擦过的橡胶棒带负电，所以，吸管带负电，又因为摩擦起电的过程中失去电子的带正电，得到电子的带负电，所以餐巾纸失去电子带正电，吸管得电子带负电。
方法指导

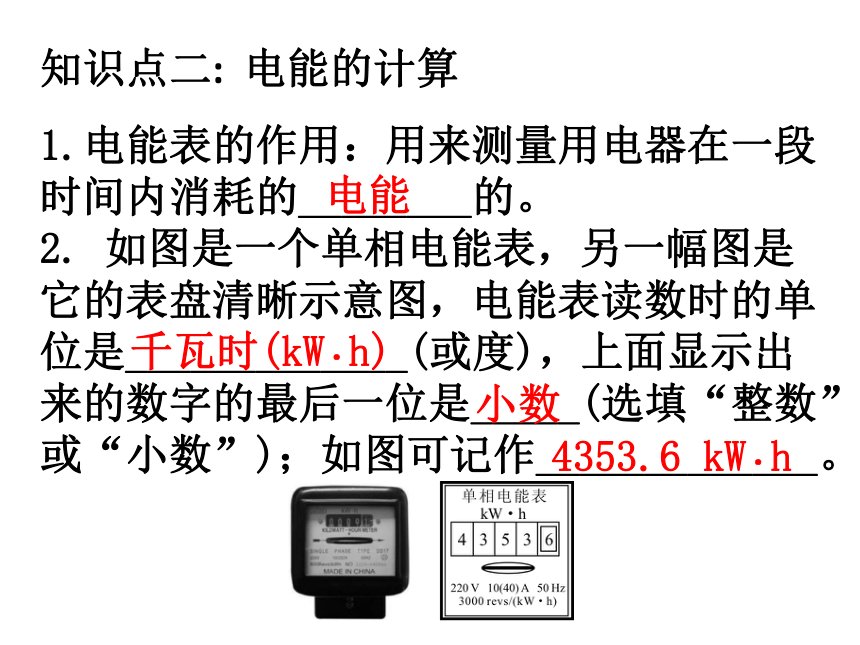

1.电能表的作用：用来测量用电器在一段时间内消耗的________的。
2.
如图是一个单相电能表，另一幅图是它的表盘清晰示意图，电能表读数时的单位是_____________(或度)，上面显示出来的数字的最后一位是_____(选填“整数”或“小数”)；如图可记作_____________。
知识点二:
电能的计算
电能
千瓦时(kW·h)
小数
4353.6
kW·h

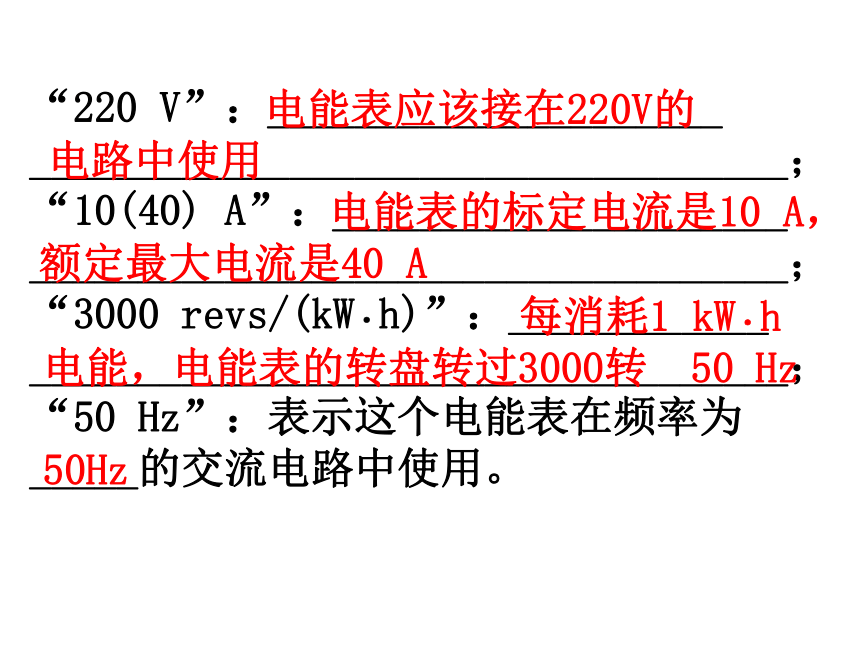

“220
V”：_____________________
___________________________________；
“10(40)
A”：_____________________
___________________________________；
“3000
revs/(kW·h)”：____________
___________________________________；
“50
Hz”：表示这个电能表在频率为
_____的交流电路中使用。
电能表应该接在220V的
电路中使用
电能表的标定电流是10
A，额定最大电流是40
A
每消耗1
kW·h
电能，电能表的转盘转过3000转　50
Hz
50Hz
3.某段时间内用电度数的计算：___________。如下图：某段时间内消耗的电能为：__________________________
___________________________________。
W＝W2－W1
W＝4374.4
kW·h－4267.8
kW·h
＝106.6
kW·h
1.电能表盘上最后一个数字框内的数字为小数位。1个月的用电量＝月末的读数－月初的读数。
2.有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。如果电能表上的其中一个参数标着：3200
imp/(kw·h)表示每消耗1
kW·h的电能，指示灯闪烁3200次。
知识拓展与延伸
例2
小刚家里的电能表在周一的示数如图甲所示，到了周日时示数变为如图乙所示，这个星期小刚家消耗的电能是：_________。若小刚家的电能表转盘转动600转，则表示消耗的电能是_________。由于机械式电能表灵敏度和精确度不高，在电网改造时小刚家的电能表换成了图丙的电子式电能表，请仔细观察它表盘的参数，若指示灯闪烁了64次，则表示消耗了________kW·h电能，合__________J。
例2
31.5
kW·h
0.2
kW·h
0.02
7.2×104
①较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数差，即W＝W2－W1；②较小的电能利用转盘圈数计量，消耗的电能为W＝
kW·h(n为某段时间转盘转的圈数，N
为表上参数)。
方法指导
1.定义：________________叫做电功。用符号_____表示。
2.实质：电流做功的过程是将______能转化为_________能的过程。且用电器消耗了多少____能，电流就做多少功。如：电流对电动车做了360000
J的功代表有_______
J的电能转化成电动车的动能和内能。
知识点三：电功
电流做了多少功
W
电
其他形式
电
360000
3.计算：电流做功的多少跟________、________、__________的长短都有关系，加在用电器上的电压越高，通过的电流越大，通电时间越长，电流做的功越多，写成公式为：
W
＝________。(变形式：U＝________，
I＝________，t＝________)
电压
电流
通电时间
UIt
注意：应用电功公式计算注意以下两点：①W、U、I、t必须是对应同一导体上的四个物理量。如电流通过某灯做的功等于该灯两端的电压、通过该灯的电流和通电时间的乘积；②W、U、I、t的单位必须分别是J、V、A、s，若有一个单位不符合以上要求，不经换算代入公式计算就会出现错误。
结合欧姆定律对公式推导：W
＝________
＝________。
知识拓展与延伸
一个阻值为10
Ω的电阻器接在电压是3
V的电源上，求通电5
min电流做的功是多少？
例3
本题根据欧姆定律先求出电流，再直接运用电功公式W
＝UIt
计算即可，但是要注意U、I、t
三个量均使用国际单位。
方法指导
1.
根据下列事例，分析电能可以转化成什么形式的能？
城市夜景：电能转化为________能。
(2)电取暖器，电能转化为________能。
(3)电梯：电能转化为________能。
光
课堂达标
内
机械
2．谢一鸣家今年一月份安装了一个新
的电能表，如图所示。九月初的读数为____________，从安装上到九月末他家共用了____________的电能。九月份他家共用了__________电能。若电价为0.5元/kW·h，则他这个月要交的电费是______元。
478.2
kW·h
561.6
kW·h
83.4
kW·h
41.7
3.
某日光灯接在220
V照明电路中正常
工作时，电流是0.13
A，若通电10
min，有______J的电能转化成了内能和____能。
4．(2019·安徽)图中R1＝4
Ω，R2＝6
Ω，把它们并联在U
＝3
V的电路中，则R1和R2并联后的总电阻为_____Ω；通电30
s，电阻R1消耗的电能为________J。
17160
光
2.4
67.5
5．手机、数码相机等常用充电电池
作为电源，某手机电池的电压为3.6
V，
安时容量为750
mA·h。它充满电后所储存的电能是________J。
6．电能表的表盘如图所示，关于电能表下列说法正确的是(　　)
9720
A．“50
Hz”是说这个电能表在50赫
的交流电路中使用
B．“10(20)A”是说这个电能表的标定电流是20
A
C.
“10(20)A”是说这个电能表的额定最大电流是10
A
D．“2500
revs/(kW·h)
”是表示电能表上的转盘转过1转消耗的电能是2500千瓦时
答案是A
7.(2018·湛江)有两个电路元件A和B，
流过元件的电流与其两端电压的关系如图甲所示；把它们串联在电路中，如图乙所示，闭合开关S，这时电路中的电流为0.2
A，则电源电压和在10
s内元件A中电流做的功分别是(　　)
A.
2
V，2
J
B.
3
V，2
J
C.
3
V，6
J
D.
2
V，4
J
B
8.星期天，小明在家帮妈妈煮饭，他发
现当家中只有电饭锅工作时，4
min内电能表的转盘转动了15
r，同时他还注意到电能表标有“3000
r/(kW·h)”请算一算，在这段时间里电饭锅消耗的电能是多少焦？
9．如图所示的电路中，灯泡的电阻RL＝12
Ω，正常发光时的电压为12
V，R2＝12
Ω，当开关S1、S2都闭合时，电流表的示数为1.2
A，这时灯泡正常发光，求：
(1)电源电压和R1的阻值；
(2)当开关都断开时，灯泡两端的电压和通电1
min灯泡消耗的电能。
课堂提升
