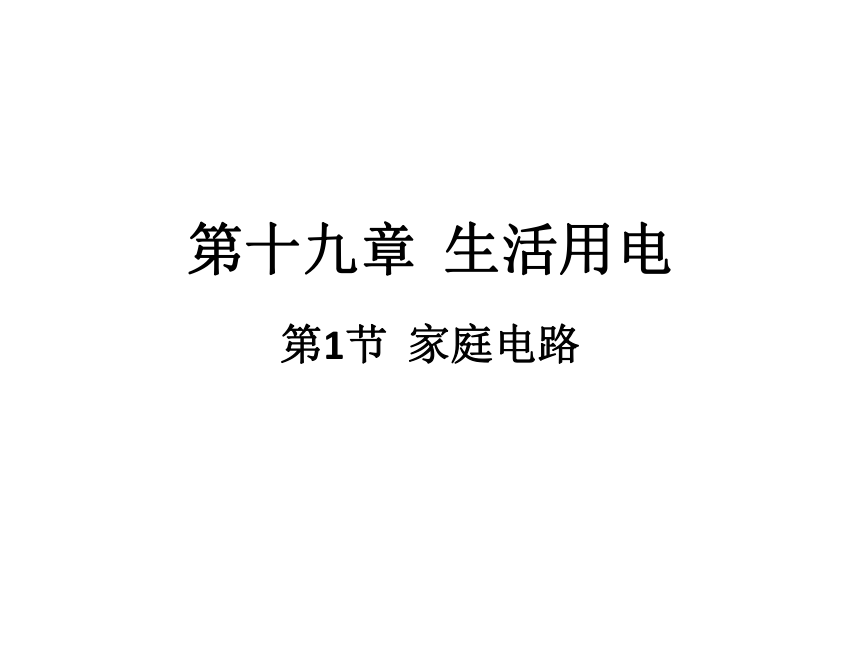

第十九章
生活用电
第1节
家庭电路
1.
了解家庭电路的组成，能区分火线和零线，知道保险装置的作用。
2.
知道试电笔的作用，掌握三孔插座及三脚插头的接法。
3.
培养安全用电的意识。
学习目标

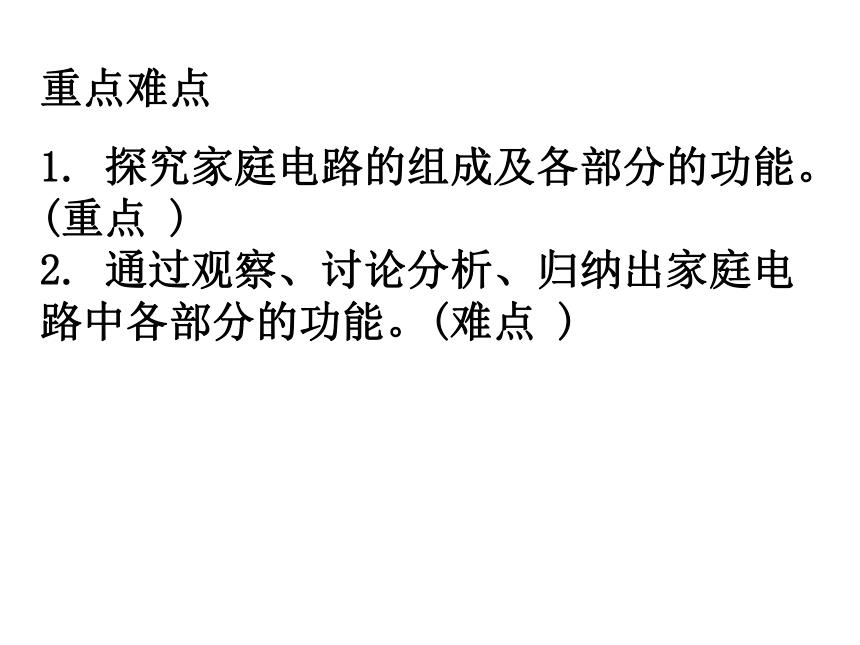

1.
探究家庭电路的组成及各部分的功能。(重点
)
2.
通过观察、讨论分析、归纳出家庭电路中各部分的功能。(难点
)
重点难点

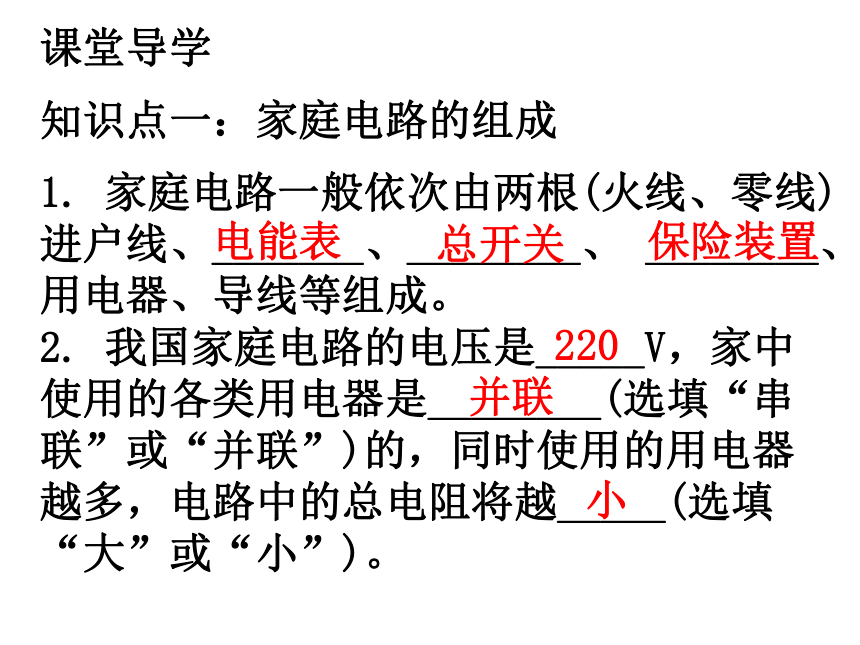

1.
家庭电路一般依次由两根(火线、零线)进户线、_______、________、
________、用电器、导线等组成。
2.
我国家庭电路的电压是_____V，家中使用的各类用电器是________(选填“串联”或“并联”)的，同时使用的用电器越多，电路中的总电阻将越_____(选填“大”或“小”)。
知识点一：家庭电路的组成
课堂导学
电能表
总开关
保险装置
220
并联
小

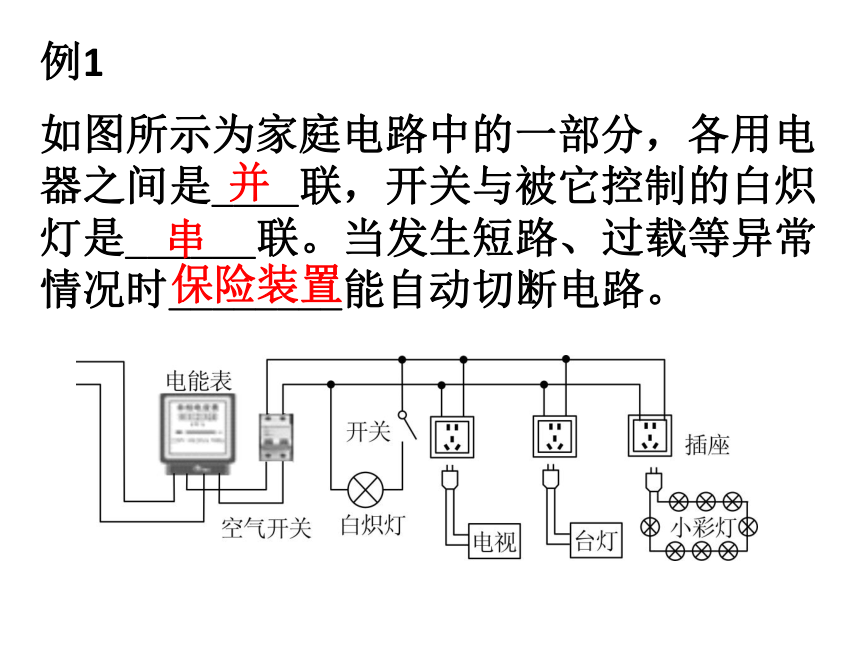

如图所示为家庭电路中的一部分，各用电器之间是____联，开关与被它控制的白炽灯是______联。当发生短路、过载等异常情况时________能自动切断电路。
例1
并
串
保险装置

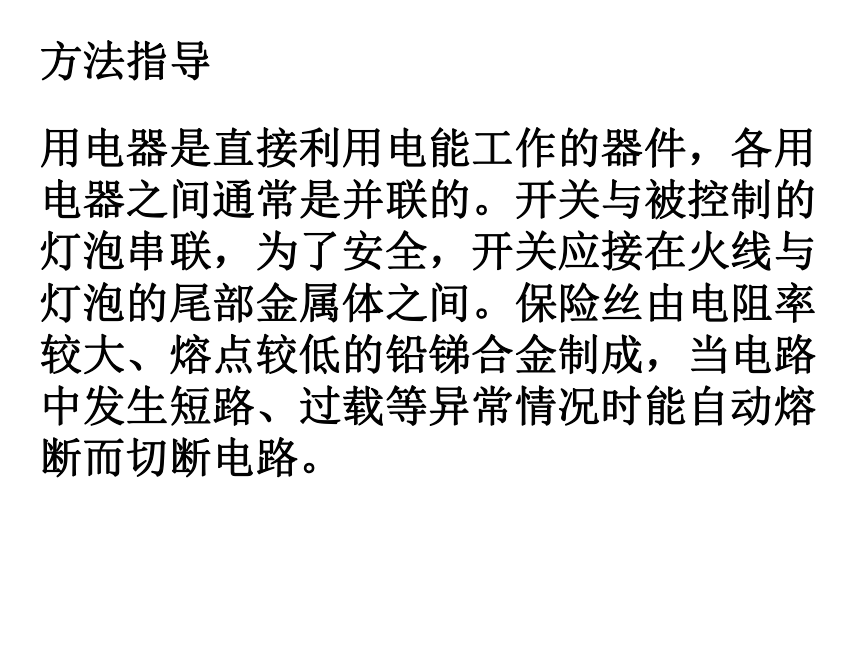

用电器是直接利用电能工作的器件，各用电器之间通常是并联的。开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。保险丝由电阻率较大、熔点较低的铅锑合金制成，当电路中发生短路、过载等异常情况时能自动熔断而切断电路。
方法指导

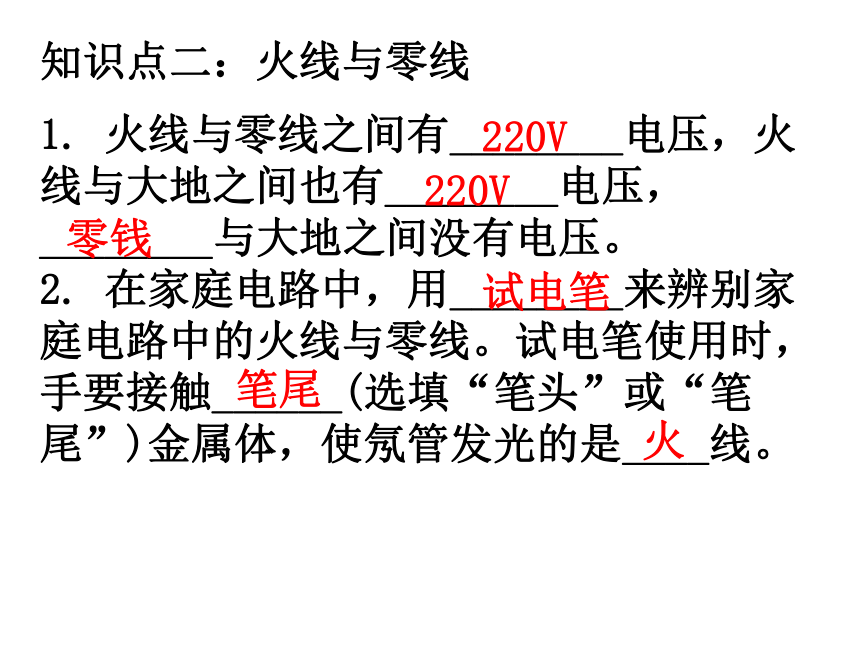

1.
火线与零线之间有________电压，火线与大地之间也有________电压，________与大地之间没有电压。
2.
在家庭电路中，用________来辨别家庭电路中的火线与零线。试电笔使用时，手要接触______(选填“笔头”或“笔尾”)金属体，使氖管发光的是____线。
知识点二：火线与零线
220V
零钱
220V
试电笔
笔尾
火

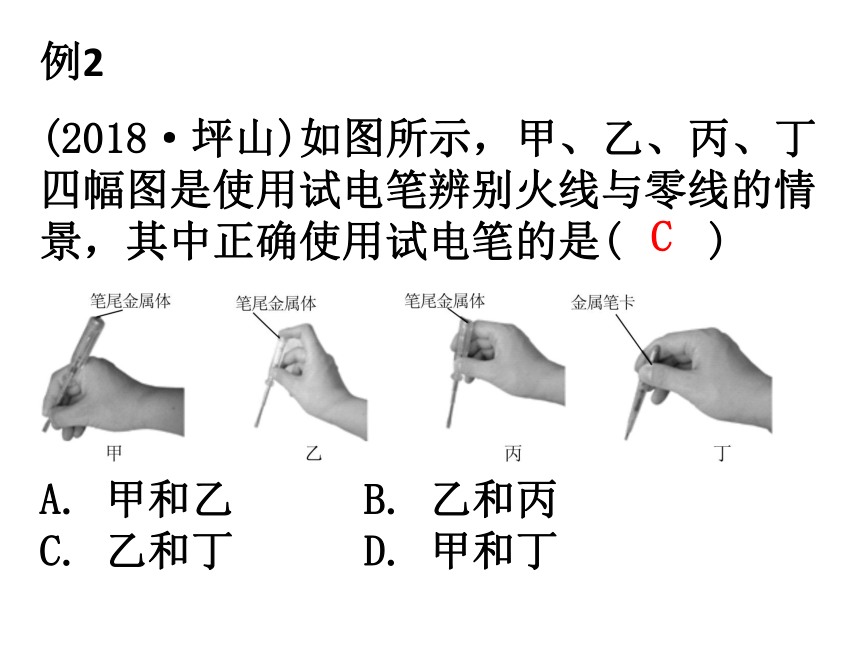

(2018·坪山)如图所示，甲、乙、丙、丁四幅图是使用试电笔辨别火线与零线的情景，其中正确使用试电笔的是(　　)
A.
甲和乙
B.
乙和丙
C.
乙和丁
D.
甲和丁
例2
C

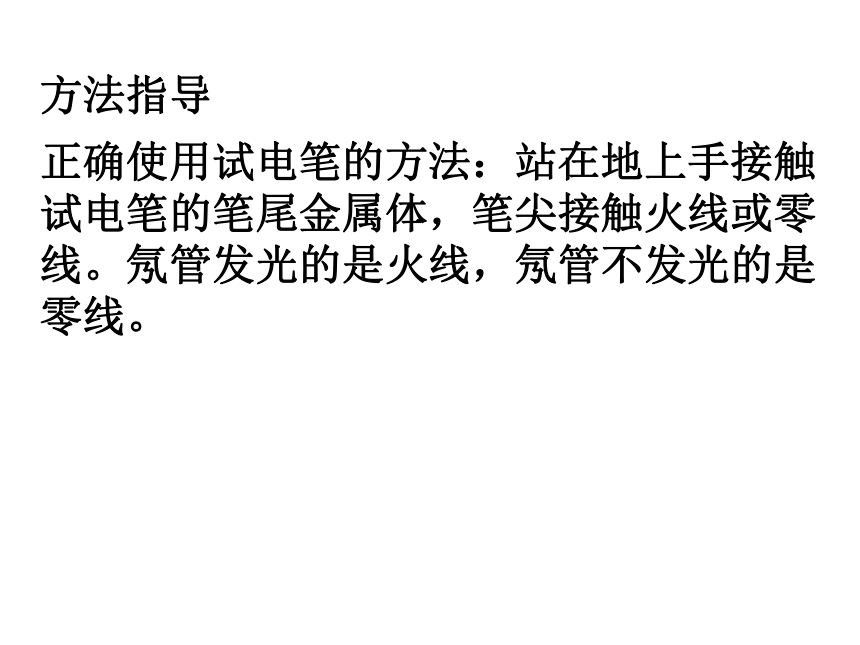

正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线。
方法指导
知识点二：家庭电路的安装
1.
两孔插座左边接________，右边接________；三孔插座也是左边接________，右边接________，中间的孔接________。
2.
螺口灯头的螺旋套必须接在________线上，电灯的开关应该接在________线和灯泡之间。
3.
漏电保护器在人体触电时切断电路，对人身起保护作用。家庭电路安装漏电保护器，用电器使用三线插头都是防止漏电而采取的安全措施。
零钱
火线
零钱
火线
地线
零
火
　(2019·东兴)用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中。
例3
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
方法指导
1.
关于家庭电路中各元件的安装的说法，错误的是(　　
)
A.
开关应接在火线上
B.
输电线进户后应先接电能表
C.
控制灯泡的开关应和灯泡并联
D.
三孔插座应有接地线
课堂达标
C
2.
有关试电笔的使用，下列说法正确
的是(　　)
A.
氖管发光时测电笔接触的是零线
B.
使用时手可以接触试电笔任何部位
C.
试电笔不能用来辨别电池的正负极
D.
试电笔与手接触的部分都是绝缘体
C
3.
(2019·南昌)小明对小强设计的家庭电路(如图所示)进行分析并检测，其中错误的是(　　)
A．电灯和两孔插座是并联的
B．三孔插座的零线和地线连接对调了C．测电笔插入两孔插座的左孔，氖管不会发光
D．开关断开，测电笔接触M点，氖管不会发光
答案是D
4.
如图所示，闭合开关S后，发现电
灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光。若电路中只有一处故障，则(　　)
A.
AC段某处断路
B.
BD段某处断路
C.
电灯L断路
D.
电灯L短路
B
5.
如图所示是电热水器、洗衣机等用
电器使用的三线插座和插头，它们可以使用电器外壳接地，这样做的目的是______
____________________________________。
避免使用者在用电器带电、漏电时触电
6.
(2018·澄海)如图，甲为一个
“一开三孔”开关(即一个开关和一个三孔插座连在一起)实物图，乙为背后反面接线示意图，“A”、“B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
7.
(2017·东丰)如图是小华家楼梯照明电灯，用声控开关无论从楼上还是楼下，都能单独控制灯发光，还要考虑用电安全，请在图中连成正确的电路。
课堂提升
课堂小结
