第十九章 生活用电 第3节 安全用电—2020年秋人教版九年级全一册物理复习课件(共26张PPT)

(共26张PPT)
第十九章
生活用电
第3节
安全用电

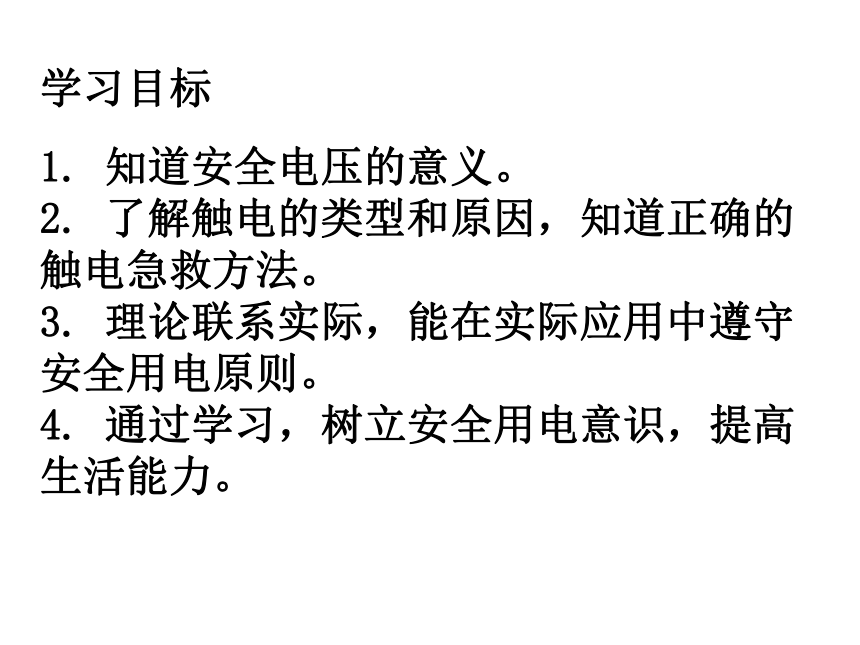

1.
知道安全电压的意义。
2.
了解触电的类型和原因，知道正确的触电急救方法。
3.
理论联系实际，能在实际应用中遵守安全用电原则。
4.
通过学习，树立安全用电意识，提高生活能力。
学习目标
1.
树立安全用电意识。(重点
)
2.
知道安全用电的原则。(重点
)
3.
能理论联系实际，将安全用电知识应用于实际生活中，避免触电事故发生。(难点)
重点难点

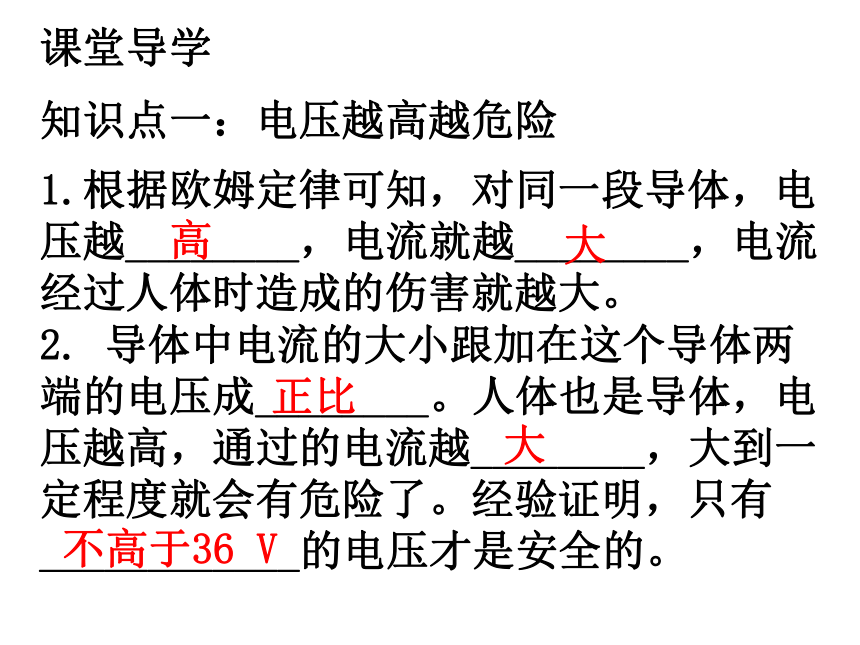

1.根据欧姆定律可知，对同一段导体，电压越________，电流就越________，电流经过人体时造成的伤害就越大。
2.
导体中电流的大小跟加在这个导体两端的电压成________。人体也是导体，电压越高，通过的电流越________，大到一定程度就会有危险了。经验证明，只有____________的电压才是安全的。
知识点一：电压越高越危险
课堂导学
高
大
大
正比
不高于36
V

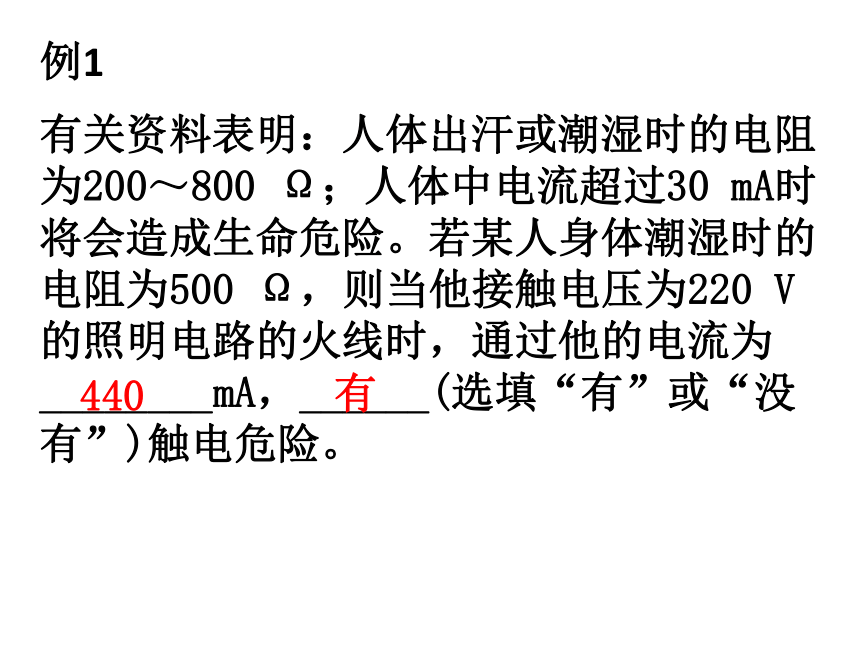

有关资料表明：人体出汗或潮湿时的电阻为200～800
Ω；人体中电流超过30
mA时将会造成生命危险。若某人身体潮湿时的电阻为500
Ω，则当他接触电压为220
V的照明电路的火线时，通过他的电流为________mA，______(选填“有”或“没有”)触电危险。
例1
440
有

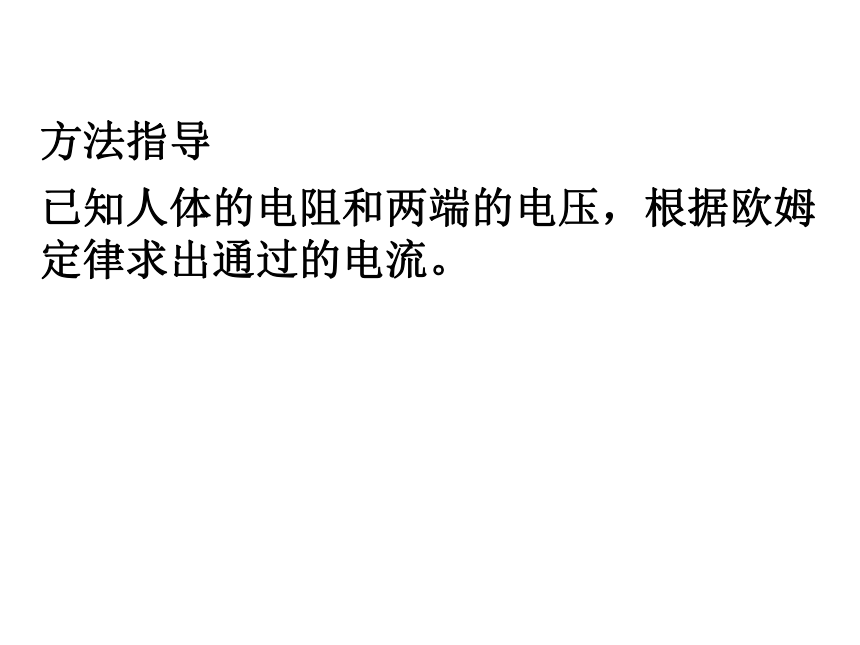

已知人体的电阻和两端的电压，根据欧姆定律求出通过的电流。
方法指导
常见的触电事故都是人体直接或间接的触摸到________引起的。当人体成为闭合电路的一部分时，就会有________通过。如果电流达到一定大小，就会发生触电事故。
知识点二：常见触电事故
火线
电流

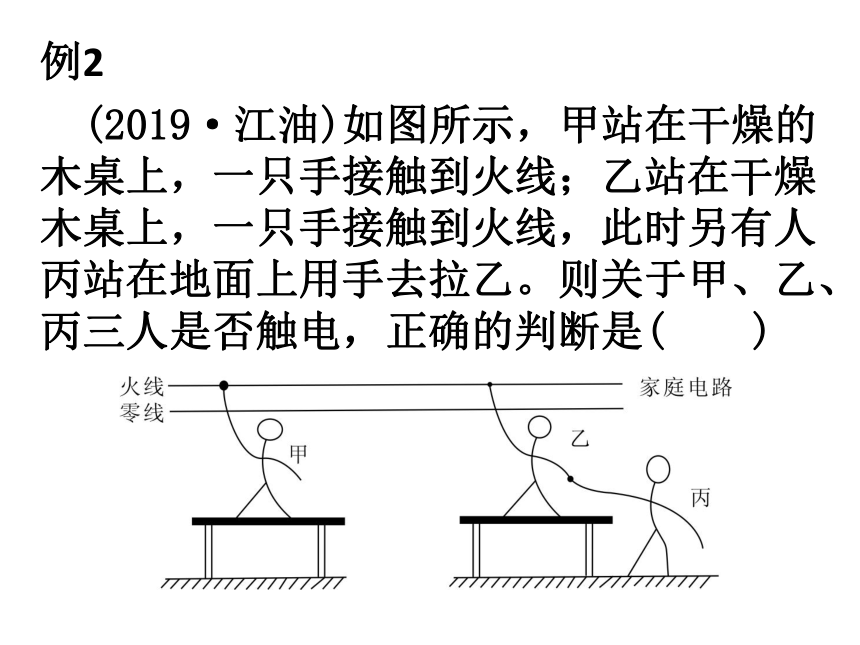

　(2019·江油)如图所示，甲站在干燥的木桌上，一只手接触到火线；乙站在干燥木桌上，一只手接触到火线，此时另有人丙站在地面上用手去拉乙。则关于甲、乙、丙三人是否触电，正确的判断是(　　)
例2

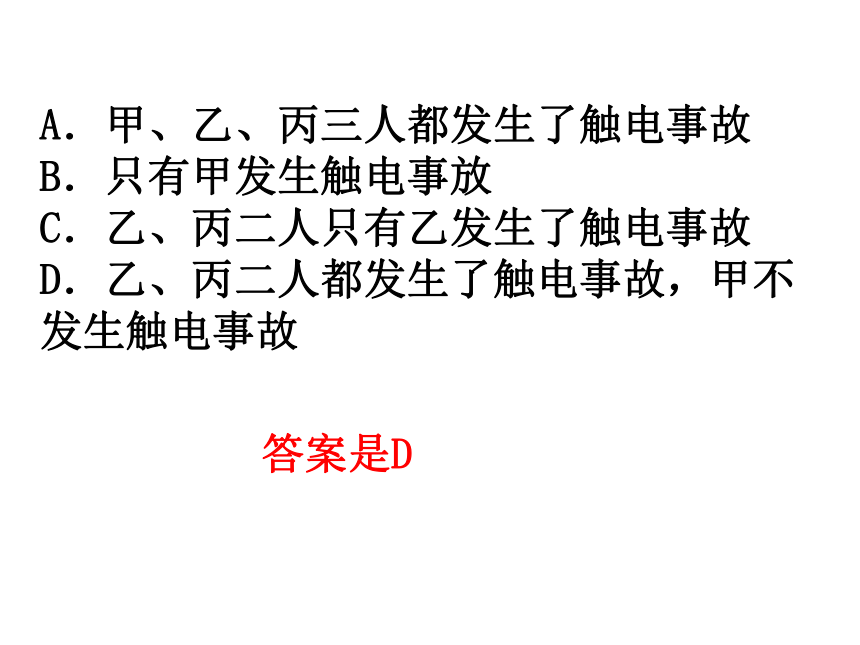

A．甲、乙、丙三人都发生了触电事故
B．只有甲发生触电事放
C．乙、丙二人只有乙发生了触电事故
D．乙、丙二人都发生了触电事故，甲不发生触电事故
答案是D
触电的实质是当有一定大小的电流通过人体，就会引起人体触电；家庭电路的触电事故有两种：单线触电和双线触电。单线触电是站在地上和火线接触或间接接触火线；双线触电是人体一端接触火线，一端接触零线。
方法指导
知识点三：安全用电和注意防雷
1.
对于人体来说，皮肤干燥的时候电阻________，潮湿的时候电阻________，如果带电体接触的是潮湿的皮肤，通过人体的电流会________；湿的手与干的手比较，电阻值会________，如果用湿手插(拔)插头、按开关等，极易使水流入插座和开关内，造成危险。因此，千万不要用________触摸用电器。
大
湿手
小
变大
变小
2.
云层之间、云层和大地之间的电压
可高达______________，放电时的电流可达________________，如果通过人体会立即致人______，如果通过树木、建筑物，会使它们受到________，为了防止雷电造成的危害，人们在高大建筑的顶端都装上针状的金属物，通过很粗的金属线与________相连，可以防止雷电造成的危害。
3.
在日常生活中，安全用电的基本原则是：不接触______带电体，不靠近______带电体。
几百万至几亿伏
高压
几万安至十几万安
死亡
严重破坏
大地
低压
　(2019·湘西)“珍爱生命、注意安全”是同学们必须具有的意识，下列有关安全用电的说法中正确的是(　　)
A．发现有人触电后，应立即用手把触电人拉离电线
B．家用电器或电线着火时，应该迅速用水来灭火
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．用测电笔辨别火线、零线时，手一定要接触笔尖金属体
例3
C
(1)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
(2)水是导体，并且具有流动性。
(3)雷电容易击中地面上尖端的突起物。
(4)使用测电笔时，手必须接笔尾金属体，不能接触笔尖金属体。
方法指导
1.
只有正确掌握科学知识，才能让科学技术为民服务。以下关于电的说法正确的是(　　)
A．生活用电的电压为220
V，也叫低压线路，所以接触它也不会触电
B．线路中要接入熔断器应接在火线上
C．安全电压一般指36伏的电压
D．人直接接触火线时一定会发生触电事故
课堂达标
B
2．人体发生触电事故，主要是指(　)
A.
人体带了电
B.
人体中有电流流过
C.
人体上有电压
D.
人体中流过的电流超过了一定值
D
3．电为我们的生活带来了很多方便，
但我们也要注意在用电过程中的安全问题。下面有关安全用电的说法中不正确的是(
)
A．诸如冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座
B．电灯开关应该连在灯泡与火线之间，这样在检修灯泡时才不会发生触电事故
C．如果电线较粗的话，我们可以在裸露的电线上晒衣服
D．家里如果有较多的大功率用电器，尽量不要同时使用，以免引起电线燃烧而引发火灾
C
4．(2019·宁德)如图所示的做法中符
合安全原则的是(　　)
A.
雨天大树下避雨
B.
用手触碰插孔
C.
用湿抹布擦灯泡
D.
冰箱金属外壳接地
D
5．(2019·琼中)电工维修电路有时需
要带电操作，如图所示，以下操作不会发生触电事故的是(　　)
A.
甲站在绝缘凳上同时接触火线和零线
B.
乙站在绝缘凳上仅接触火线
C.
丙站在地上仅接触火线
D.
丁站在地上同时接触火线和零线
答案是B
6．(2019·天心区)
“珍爱生命，注意
安全”是人们在日常生活中必须具有的
意识。关于安全用电，正确的做法是(　　)
A．发现有人接触落地电线而触电时，立即用手把电线拉开
B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯
C．家里的空气开关跳闸，立即合上空气开关恢复供电
D．用试电笔辨别火线和零线，手接触笔尾的金属体
D
7．使用有室外天线的电视机，要重视
防雷，这是因为，雷电是自然界中发生
的________现象，发生雷电时，在云层和大地之间的雷电路径上有强大的________流过，会给人们带来危害。雷电的路径往往经过地面上突起的部分，如：树木、高大建筑物、室外天线等，所以室外天线要装设
________装置，特别是在比周围建筑物高的情况下，一定要装设，雷雨天也不要在大树下避雨。
放电
电流
避雷针
课堂提升
8.如图
8．(2019·宣威)如图是安装了漏电保
护器的家庭电路。当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器________(选填“会”或“不会”)切断电路。若人体电阻为10
kΩ，触电时通过人体的电流为________mA。
A、B
会
22
课堂小结
