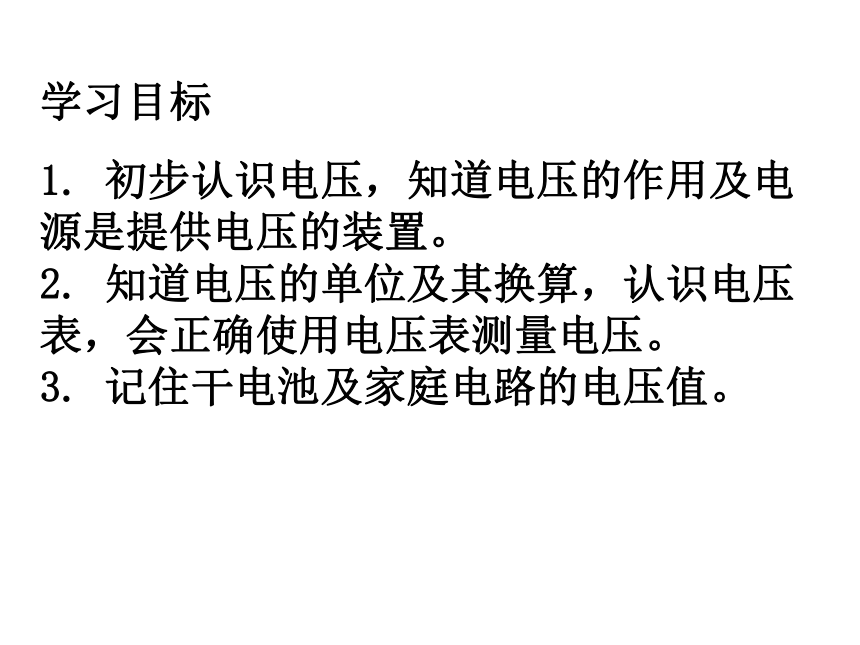

1.
初步认识电压，知道电压的作用及电源是提供电压的装置。
2.
知道电压的单位及其换算，认识电压表，会正确使用电压表测量电压。
3.
记住干电池及家庭电路的电压值。
学习目标

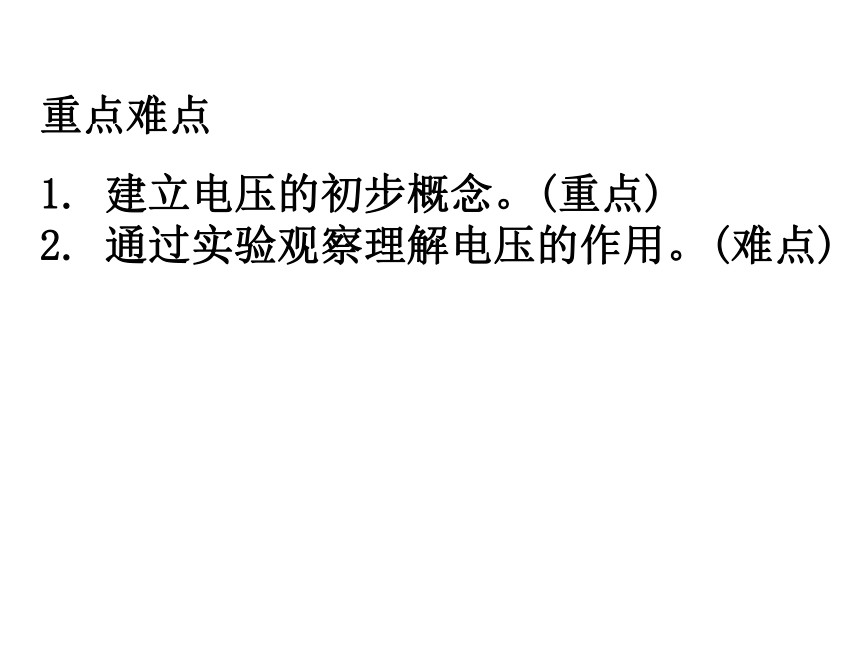

1.
建立电压的初步概念。(重点)
2.
通过实验观察理解电压的作用。(难点)
重点难点

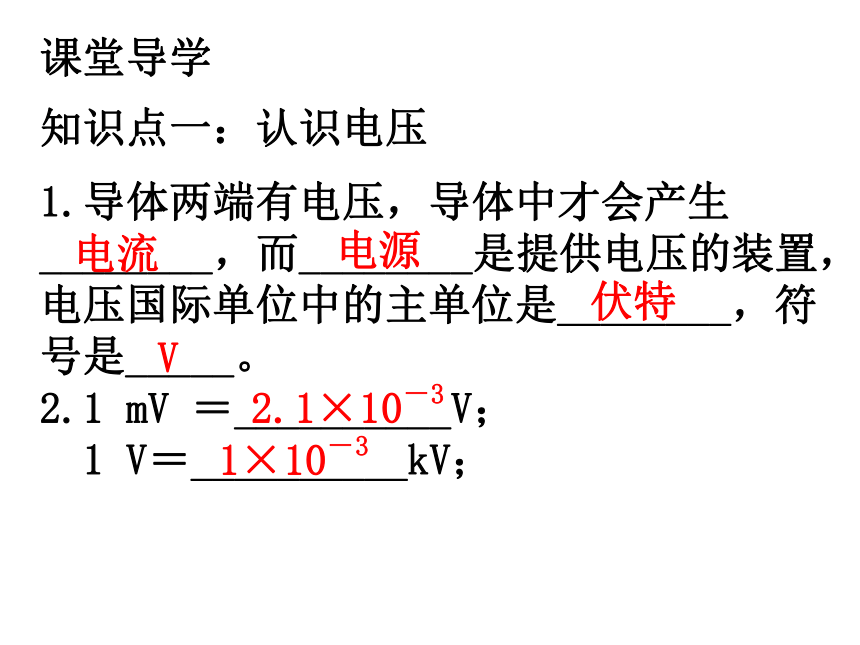

1.导体两端有电压，导体中才会产生________，而________是提供电压的装置，电压国际单位中的主单位是________，符号是_____。
2.1
mV
＝__________V；　　
1
V＝__________kV；
电流
课堂导学
知识点一：认识电压
电源
伏特
V
2.1×10－3
1×10－3

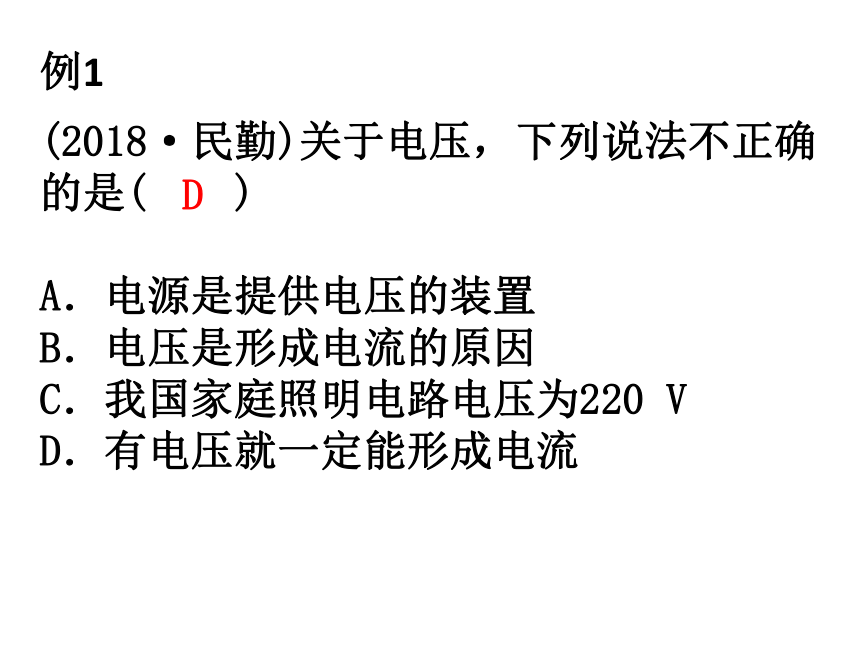

(2018·民勤)关于电压，下列说法不正确的是(　　)
A．电源是提供电压的装置
B．电压是形成电流的原因
C．我国家庭照明电路电压为220
V
D．有电压就一定能形成电流
D
例1

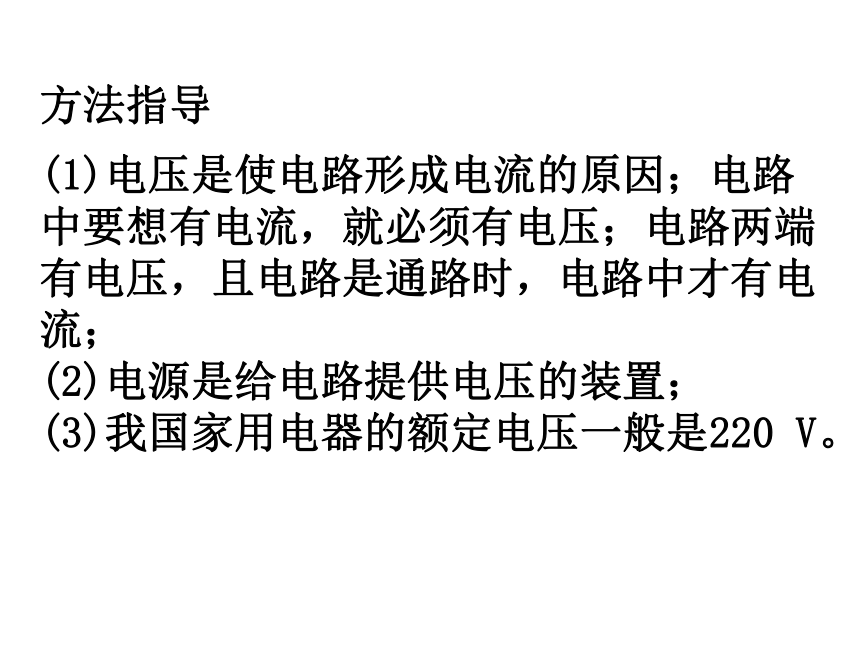

(1)电压是使电路形成电流的原因；电路中要想有电流，就必须有电压；电路两端有电压，且电路是通路时，电路中才有电流；
(2)电源是给电路提供电压的装置；
(3)我国家用电器的额定电压一般是220
V。
方法指导

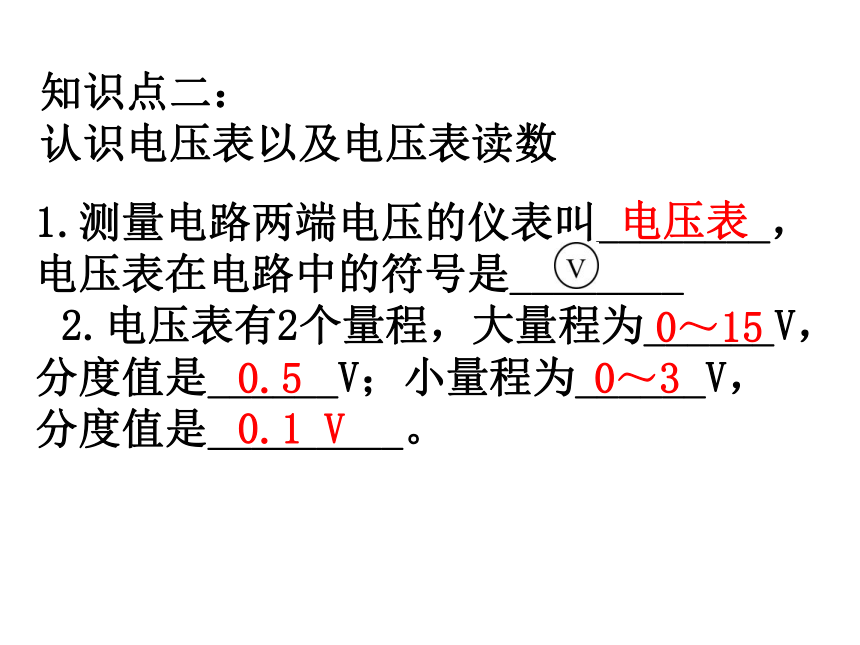

1.测量电路两端电压的仪表叫________，电压表在电路中的符号是________
2.电压表有2个量程，大量程为______V，分度值是______V；小量程为______V，
分度值是_________。
知识点二：
认识电压表以及电压表读数
电压表
0～15
0.5
0～3
0.1
V

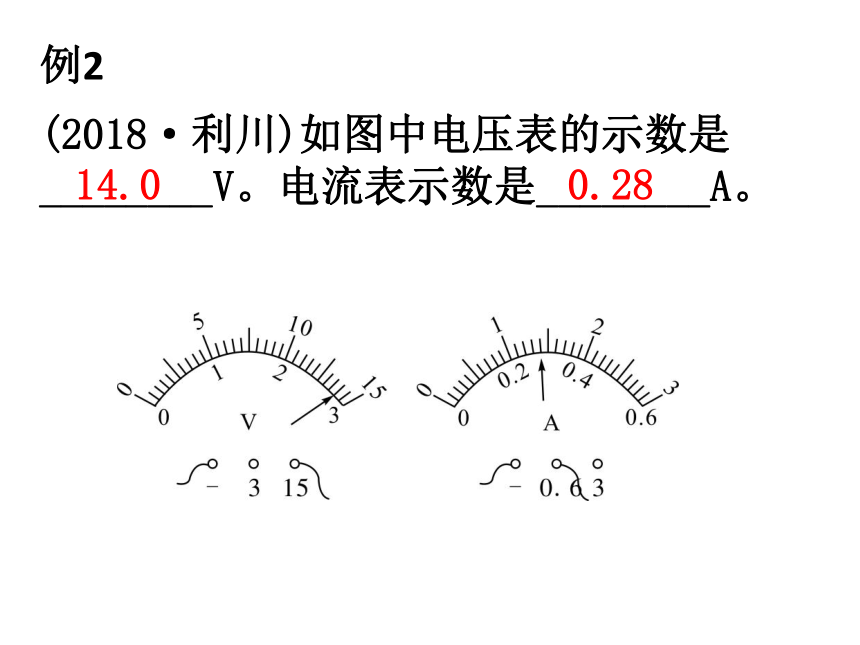

(2018·利川)如图中电压表的示数是________V。电流表示数是________A。
例2
14.0
0.28

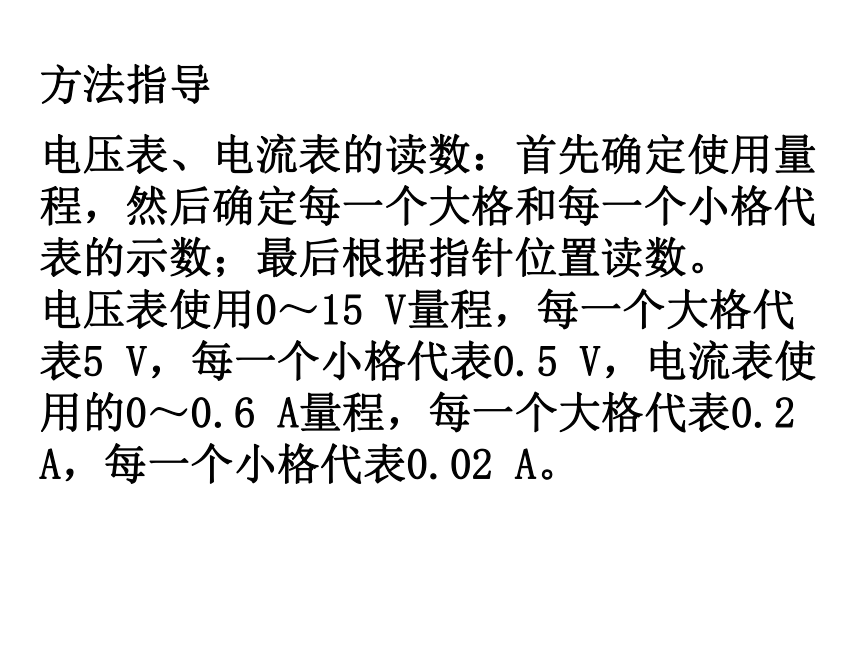

电压表、电流表的读数：首先确定使用量程，然后确定每一个大格和每一个小格代表的示数；最后根据指针位置读数。
电压表使用0～15
V量程，每一个大格代表5
V，每一个小格代表0.5
V，电流表使用的0～0.6
A量程，每一个大格代表0.2
A，每一个小格代表0.02
A。
方法指导
1.
要测量某部分电路两端的电压，必须把电压表跟这部分电路_______起来，并使电流从_____接线柱流入，从________接线柱流出。
2.
被测电压不要超过电压表的________，在预先不能估计被测电压的情况下，应使用________量程，并且要采用________的方法来判断被测电压是否合适。
知识点二：电压表的使用规则
并联
正
0～15
V
负
试触
量程
(2019·蚌埠)在如图所示电路中，当开关S闭合时，电压表测量的是(　　)
A.
灯L1两端的电压
B.
灯L2两端的电压
C.
电源的电压
D.
灯L2和电源的总电压
例3
B
采用方框法判断电压表测量哪一个用电器两端的电压。如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起构成一个“方框”，电压表测量这个方框以外的用电器两端的电压。
方法指导
1．市面上出售的干电池的规格有1号、2号、5号、7号，下列说法正确的是(　　)
A．1号干电池产生的电压最大
B．7号干电池产生的电压最小
C．干电池产生的电压都一样
D．1号、2号干电池产生的电压大于5号、7号干电池的电压
课堂达标
C
2.(2019·宝安区)如图所示电路中，
闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是(　　)
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数
答案是B
3．(2018·盐城)如图电路中，
当开关S闭合时，电压表测的是(　　)
A.
L1的电压
B.
L2的电压
C.
L1和L2总电压
D.
电源和L1总电压
A
4．如图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是(　　)
A.甲是电流表，乙是电压表
B.甲、乙都是电流表
C.甲是电压表，乙是电流表
D.甲、乙都是电压表
A
5．(2018·邗江区)关于电流表和电压表的使用，下列说法中不正确的是(　　)
A．使用前应检查指针是否指零
B．电压表使用时应与待测用电器并联
C．不允许把电流表直接连接到电源两极
D．使用双量程电表时，应先试用小量程
D
6．(2018·德州)如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为(　　)
A.
4.8
V，1.2
V
B.
6
V，1.2
V
C.
1.2
V，6
V
D.
1.2
V，4.8
V
D
7．将两片不同的金属片A、B浸在盐水
中，这就是一个电池，该电池对外供
电时，将________能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是_____(选填“正”或“负”)极。若此时拆掉电压表则A、B间________(选填“有”或“没有”)电压。
正
化学
有
8．(2019·揭阳)科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。
在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么，苹果电池的电压大小与电极插入苹果的深度是怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。
课堂提升
(1)请用笔画线代替导线完成上图的实物连接。
(2)实验时，应保持其它条件不变，只改变__________________________________。
电极插入苹果的深度h
(3)小组同学测得的实验数据如下表，
当深度为5
cm时，电压表示数如所示，
电压值为________V；
(4)分析表格中的数据，你能得到的实验结论是：____________________________
_________________________。
两电极插入的深度h/m
1
2
3
4
5
6
苹果电池电压U/N
0.12
0.18
0.22
0.27
0.34
0.30
苹果电池的电压大小随电极插入
苹果深度的增加而增大
(5)科学猜想：苹果电池的电压大小还可能与_____________有关；
(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用____________(填一种实验器材)来判断。
苹果的种类
发光二极管
