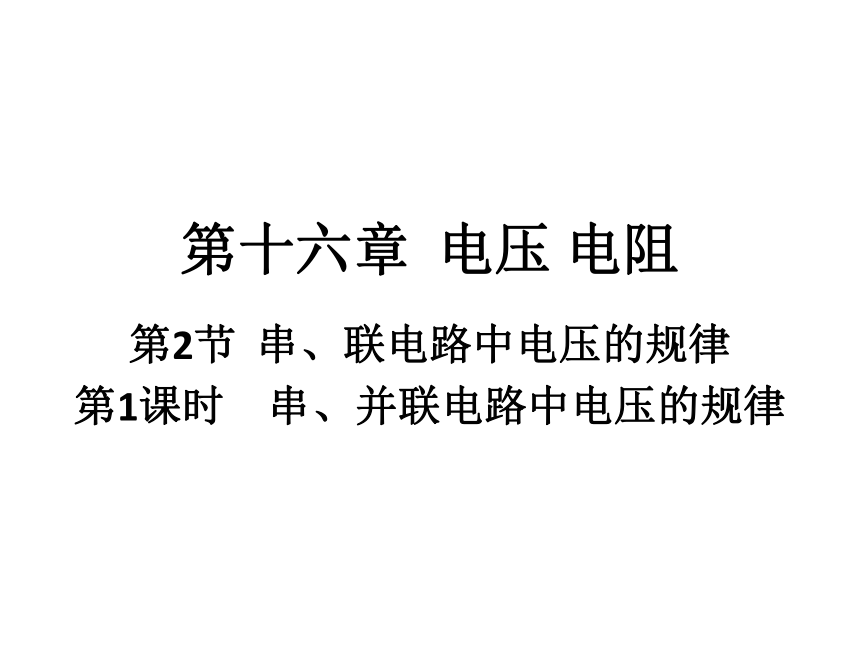

第十六章
电压
电阻
第2节
串、联电路中电压的规律
第1课时　串、并联电路中电压的规律
　　通过探究实验，练习正确连接电路、正确使用电压表的基本技能，得出串、并联电路中电压的规律。
学习目标
重点难点
通过实验探究串、并联电路中电压的规律

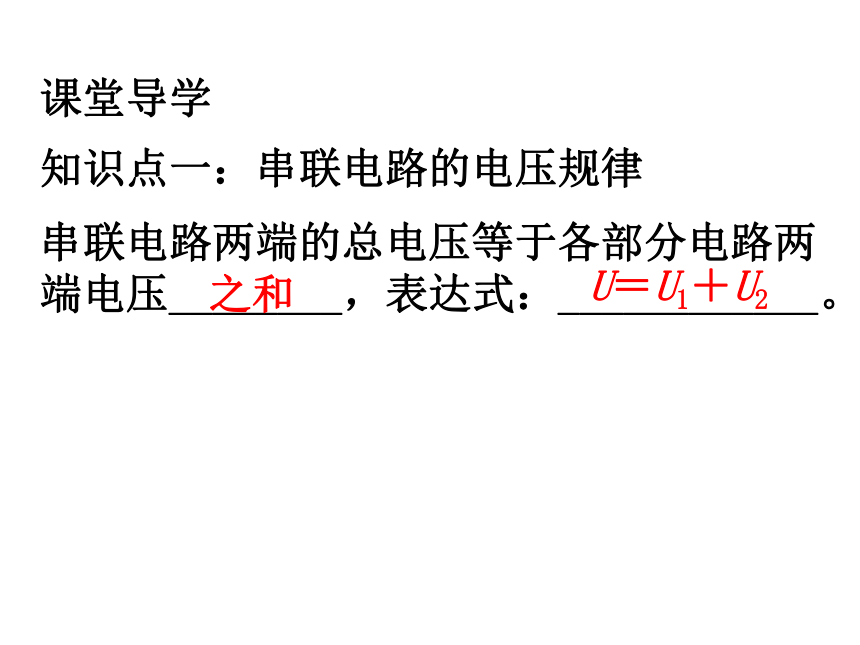

串联电路两端的总电压等于各部分电路两端电压________，表达式：____________。
之和
课堂导学
知识点一：串联电路的电压规律
U＝U1＋U2

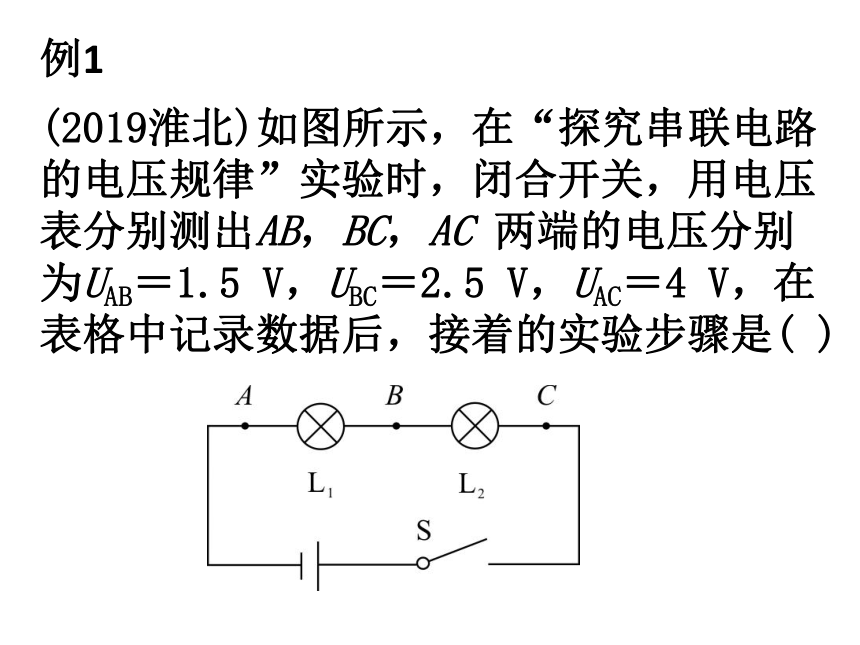

(2019淮北)如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB，BC，AC
两端的电压分别为UAB＝1.5
V，UBC＝2.5
V，UAC＝4
V，在表格中记录数据后，接着的实验步骤是(
)
例1

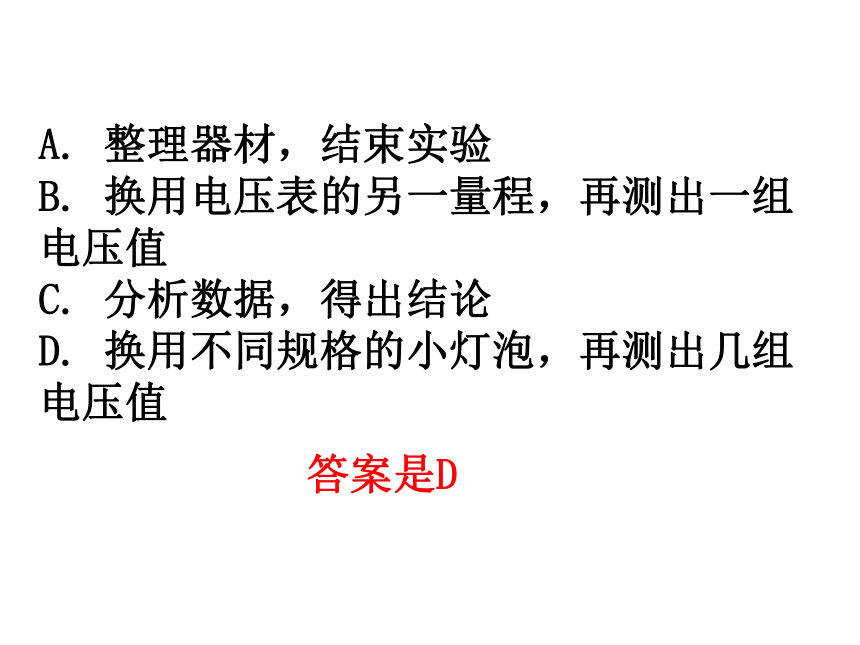

A.
整理器材，结束实验
B.
换用电压表的另一量程，再测出一组电压值
C.
分析数据，得出结论
D.
换用不同规格的小灯泡，再测出几组电压值
答案是D

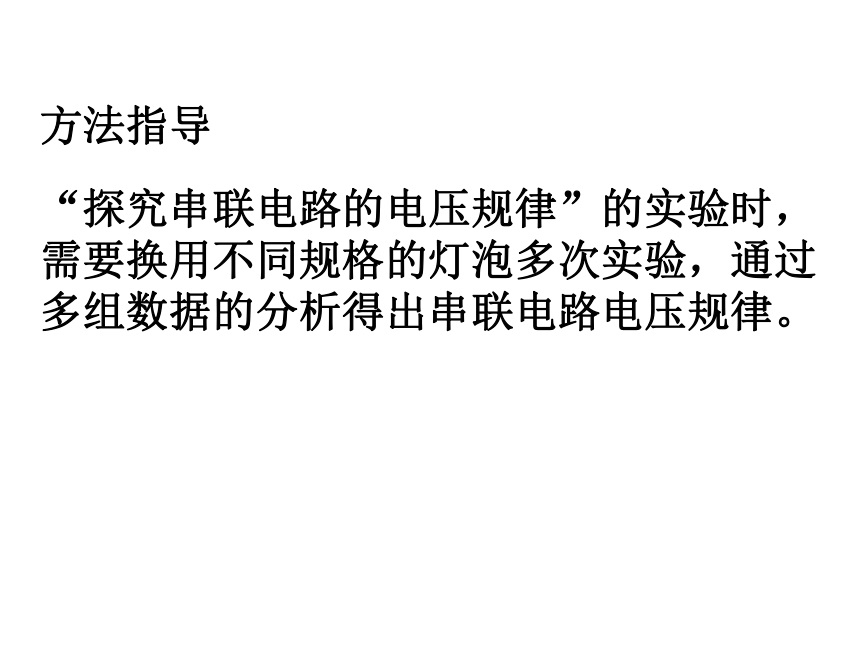

“探究串联电路的电压规律”的实验时，需要换用不同规格的灯泡多次实验，通过多组数据的分析得出串联电路电压规律。
方法指导

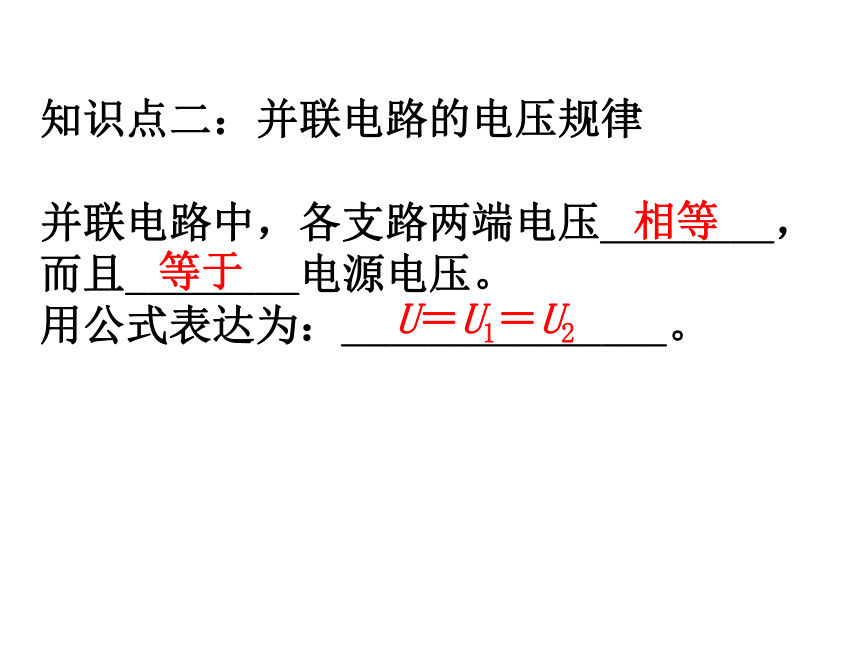

并联电路中，各支路两端电压________，而且________电源电压。
用公式表达为：_______________。
知识点二：并联电路的电压规律
相等
等于
U＝U1＝U2
1．马路上的灯同时亮同时灭，它们的电路连接方式是(　　)
A.
串联
B.
并联
C.
串联或并联都可以
D.
以上说法都不正确
课堂达标
B
2．(2018·邹城)复杂的电路需要你
用孙悟空般的火眼金睛仔细辨别。如图所示电路中，当S闭合后，电压表V1示数为7
V，电压表V2示数为8
V。若电源电压为12
V，则灯L2两端的电压为(　　)
A.
4
V
B.
3
V
C.
5
V
D.
8
V
B
3．如图是某兴趣小组测量灯L1两端
电压的四个电路，其中正确的是(　　)
A
B
C
D
D
4．(2019·朝阳区)如图所示，开关
S接a
时电压表示数为9
V；开关接b
时电压表示数为4
V，则可知此时灯Ll两端电压Ul＝____V，灯L2两端电压为U2
＝____V，电源电压U
＝________V。
5
4
9
5．有一种节日小彩灯串联着50只相同
的灯泡，接在家庭电路中，则每只灯泡两端的电压为_______V。
6．下图是探究并联电路的电压规律的电路图，V1的示数为3
V，则V2的示数为____V，电源电压为____V，三个电压值可以用一个公式表示为_____________。
4.4
3
U1＝U2＝U
3
7．如图甲的电路中，当电路闭合后，V1和V2的示数都如图乙所示。则电源电压是_____V，小灯泡L1两端的电压是______V。
6.0
4.8
8．(2019·大兴)小黄家的卫生间电路
安装了照明灯和换气扇，如图所示。
它们(　
)
A.
虽能各自独立工作，但不能同时工作
B.
工作时两端的电压一定相等
C.
工作时通过的电流一定相等
D.
只能同时工作，而不能各自独立工作
课堂提升
B
课堂小结
