第十六章 电压 电阻 第3节 电阻—2020年秋人教版九年级全一册物理复习课件(共22张PPT)

(共22张PPT)
第十六章
电压
电阻
第3节
电阻

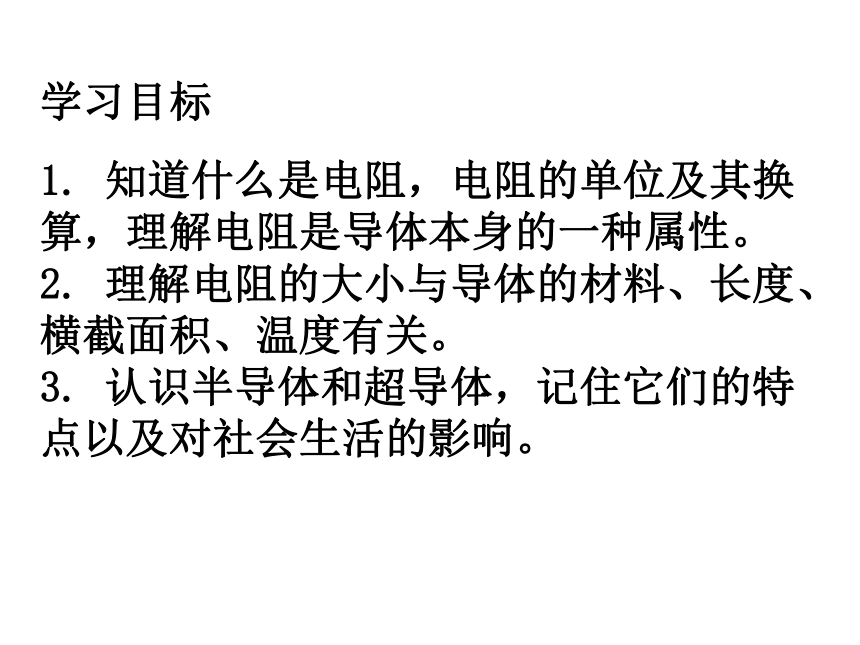

1.
知道什么是电阻，电阻的单位及其换算，理解电阻是导体本身的一种属性。
2.
理解电阻的大小与导体的材料、长度、横截面积、温度有关。
3.
认识半导体和超导体，记住它们的特点以及对社会生活的影响。
学习目标

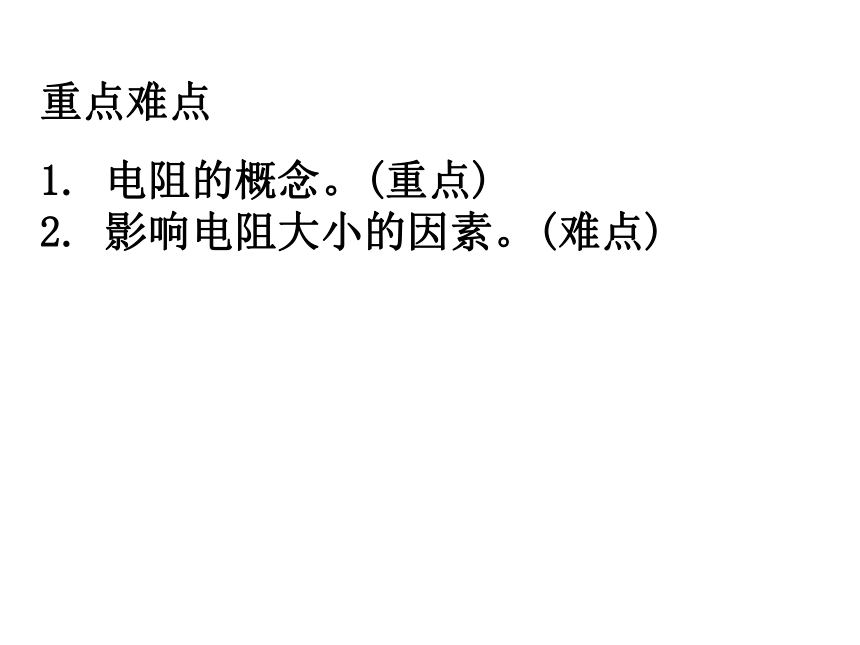

1.
电阻的概念。(重点)
2.
影响电阻大小的因素。(难点)
重点难点

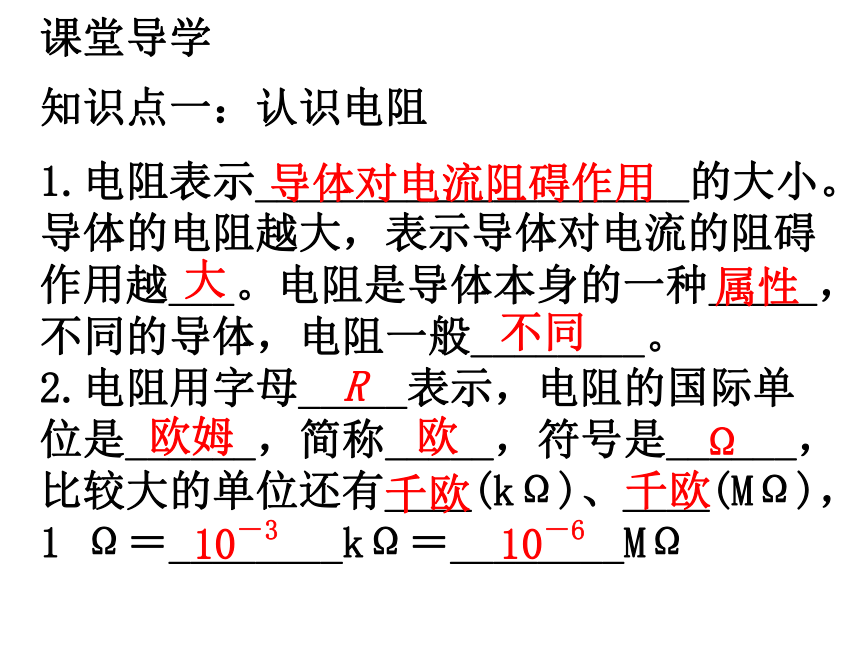

1.电阻表示____________________的大小。导体的电阻越大，表示导体对电流的阻碍作用越___。电阻是导体本身的一种_____，不同的导体，电阻一般________。
2.电阻用字母_____表示，电阻的国际单位是______，简称_____，符号是______，比较大的单位还有____(kΩ)、____(MΩ)，1
Ω＝________kΩ＝________MΩ
导体对电流阻碍作用
课堂导学
知识点一：认识电阻
大
欧
欧姆
千欧
属性
不同
R
Ω
千欧
10－3
10－6

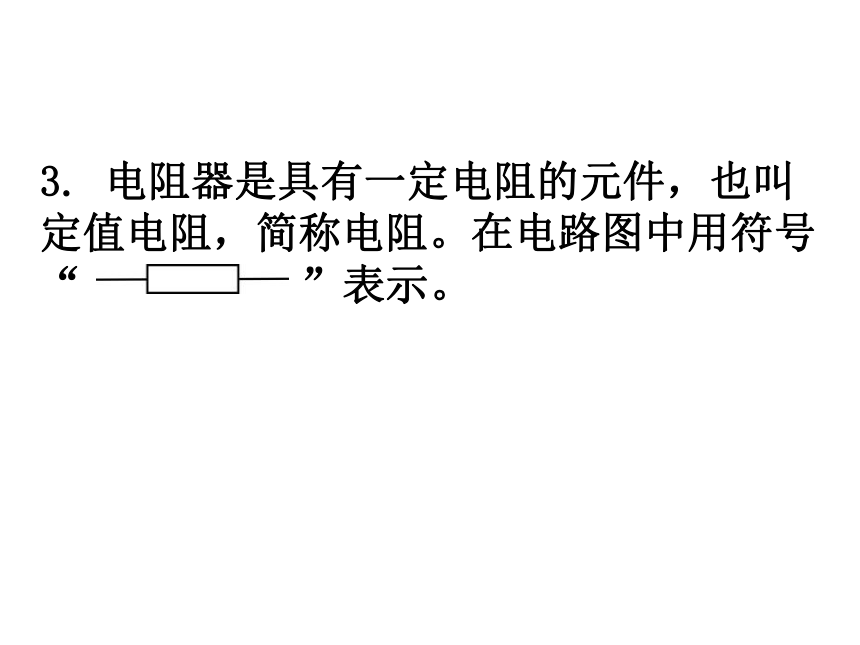

3.
电阻器是具有一定电阻的元件，也叫定值电阻，简称电阻。在电路图中用符号“
”表示。
下列有关电阻的说法，错误的是(　　)
A．电阻是导体对电流的阻碍作用
B．只要不通电任何电阻的阻值都为0
Ω
C．电阻是导体本身的一种性质
D．一般情况下导体都有电阻
例1
B

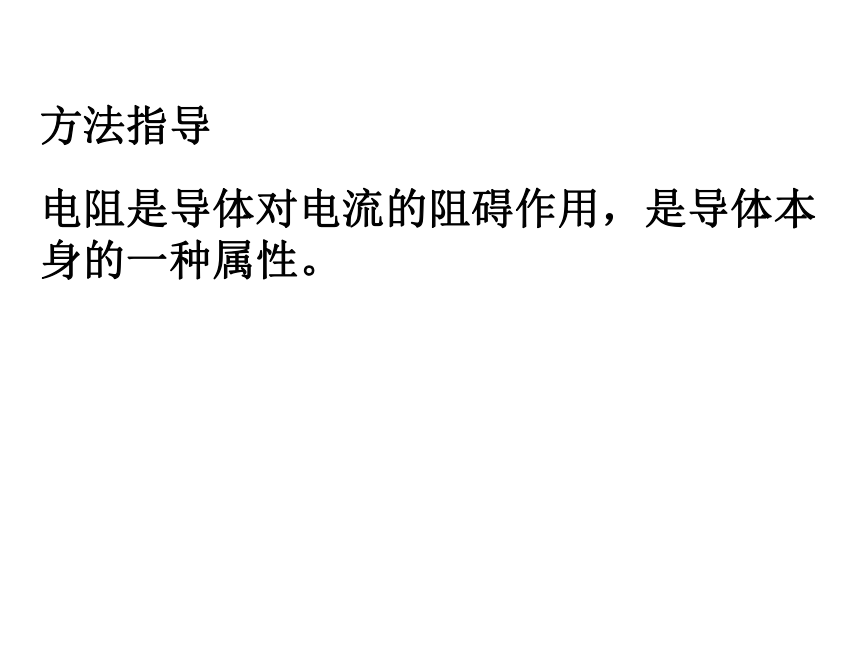

电阻是导体对电流的阻碍作用，是导体本身的一种属性。
方法指导

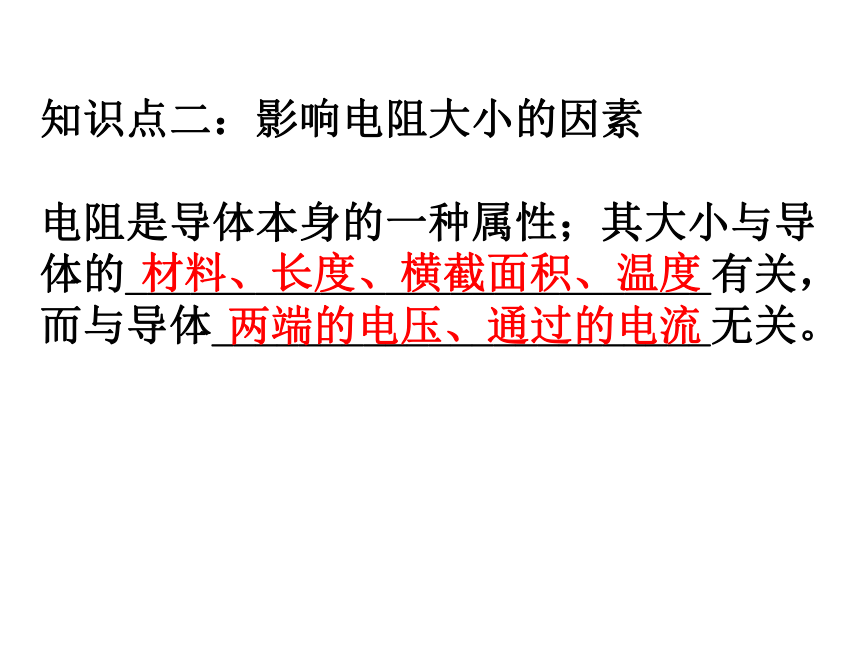

电阻是导体本身的一种属性；其大小与导体的___________________________有关，而与导体_______________________无关。
知识点二：影响电阻大小的因素
两端的电压、通过的电流
材料、长度、横截面积、温度

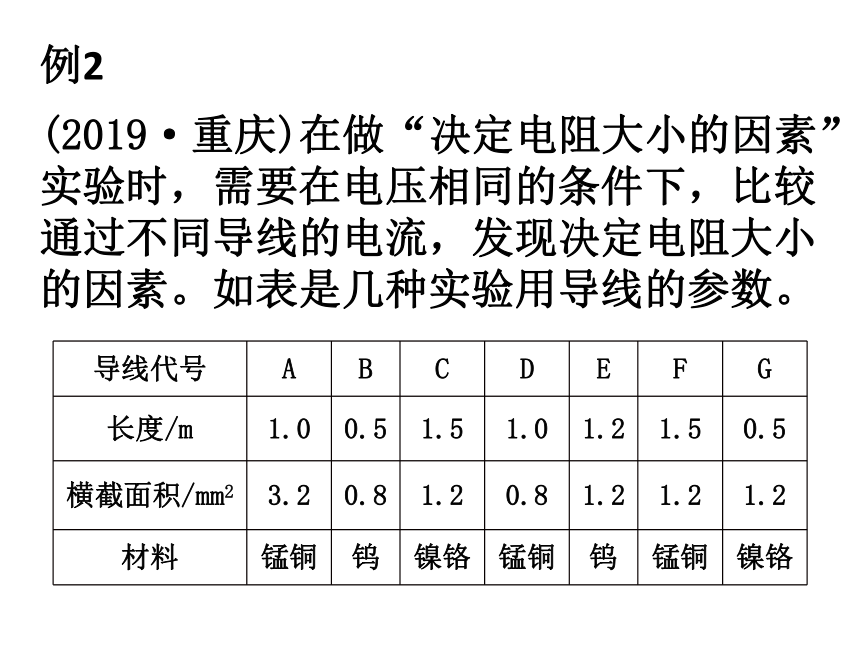

(2019·重庆)在做“决定电阻大小的因素”实验时，需要在电压相同的条件下，比较通过不同导线的电流，发现决定电阻大小的因素。如表是几种实验用导线的参数。
例2
导线代号
A
B
C
D
E
F
G
长度/m
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积/mm2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬
锰铜
钨
锰铜
镍铬
(1)电阻是导体本身的一种特性，
它与导体的________、________、横截面积和温度有关，而与导体两端的电压和通过导体的电流无关。
(2)为研究电阻与导体横截面积的关系，应在上表中选用导线_____和导线______。
(3)选择上表中的导线C和导线G是为了研究电阻与导体________的关系。
(4)本题用到的这种实验方法叫__________。
材料
长度
A
B
控制变量法
长度
(5)在如图所示的电路中，点燃酒精
灯给金属丝加热，发现灯泡亮度变暗，电流表示数变____，说明________________
_________________。
金属丝的电阻随温
度升高而变大
小
导体电阻的大小与导体的长度、横截面积、材料、温度有关；控制变量的方法，把多变量的问题变成多个单变量的问题；每一次只改变其中的某一个变量，而控制其余几个变量不变，从而研究被改变的这个变量对事物影响，分别加以研究，最后再综合解决，这种方法叫控制变量法。
方法指导
1．小明用如图所示的电路，探究影响金属丝电阻大小的因素。他手边除了有电路中的器材外，还有一根金属丝，则(　　)
课堂达标
A．只能探究电阻与金属丝长度的关系
B．只能探究电阻与金属丝横截面积的关系
C．电阻与金属丝长度、横截面积的关系都能探究
D．电阻与金属丝长度、横截面积的关系都不能探究
答案是C
2．(2018青岛)下列图象中，能正确反映灯泡电阻的图象变化的是(　　)
A.
B.
C.
D.
D
3．白炽灯长期使用后，钨丝会变细，
变细后的钨丝与原来相比(　　)
A.
熔点变低
B.
密度变小
C.
比热容变大
D.
电阻变大
4．镍铬合金丝是______(选填“导体”或“绝缘体”)，影响镍铬合金丝电阻大小的因素有______、_________和温度。
5．单位换算：(1)2
Ω＝________kΩ＝________MΩ。(2)47
kΩ＝________Ω＝________MΩ。
导体
D
长度
横截面积
2×10－3
2×10－6
2×104
2×10－2
6.
将一根镍铬合金丝均匀拉长接入
电路，其电阻将________，若将这根镍铬合金丝对折后接入电路，其电阻将________(选填“增大”“减小”或“不变”)；如果将断后的白炽灯灯丝重新搭接在一起，则灯丝的电阻会变_____(选填“大”或“小”)，理由是灯丝重新搭接后_______________________。
增大
长度变短，搭接处变粗
减小
小
7．甲、乙两条镍铬合金线，已知它们
的电阻有R甲＞R乙，它们的长度是L甲＝L乙，则它们的横截面积有S甲________S乙把它们串联后接在电路中，则通过它们的电流有I甲________(选填“＜”“＝”或“＞”)I乙。
＝
<
8．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c
粗细相同，b、d
粗细不同；a、b、d
长度相同，b、c长度不同。
课堂提升
(1)该实验是通过观察______________
间接比较导线电阻的大小。
(2)选用导线a、b
分别接入电路中，是为了探究电阻大小跟导体的________有关；
(3)选用导线b、c
分别接入电路中，是为了探究电阻大小跟导体的________有关；
(4)选用导线_____分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；
(5)影响导体电阻大小因素除了上述因素外，还可能跟________有关。
电流表的示数
材料
长度
bd
温度
课堂小结
