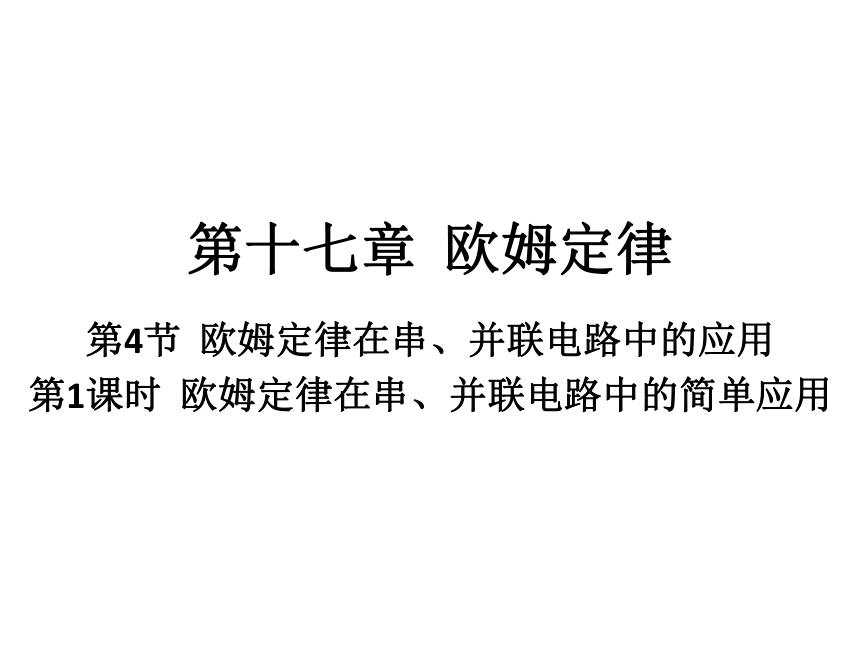

第十七章
欧姆定律
第4节
欧姆定律在串、并联电路中的应用
第1课时
欧姆定律在串、并联电路中的简单应用

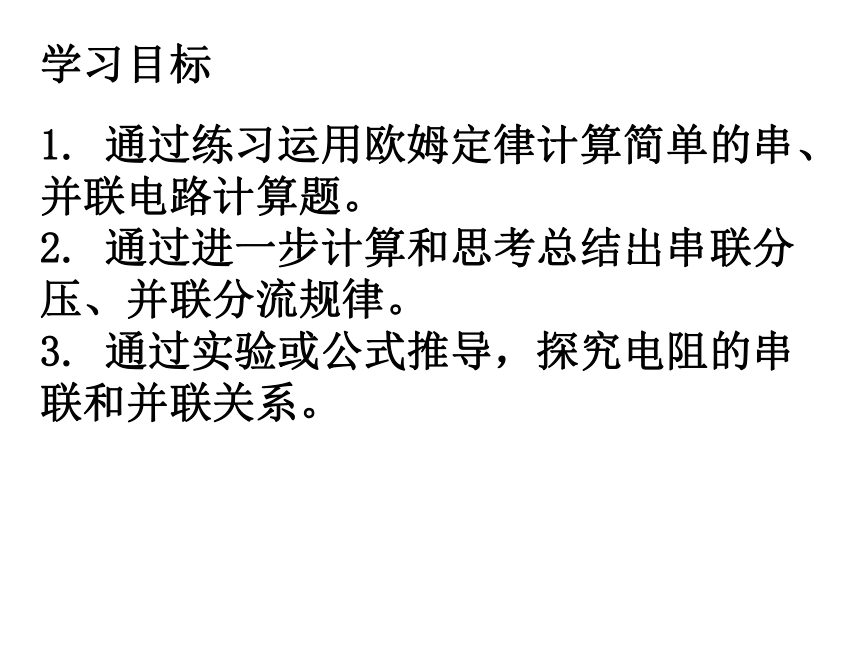

1.
通过练习运用欧姆定律计算简单的串、并联电路计算题。
2.
通过进一步计算和思考总结出串联分压、并联分流规律。
3.
通过实验或公式推导，探究电阻的串联和并联关系。
学习目标

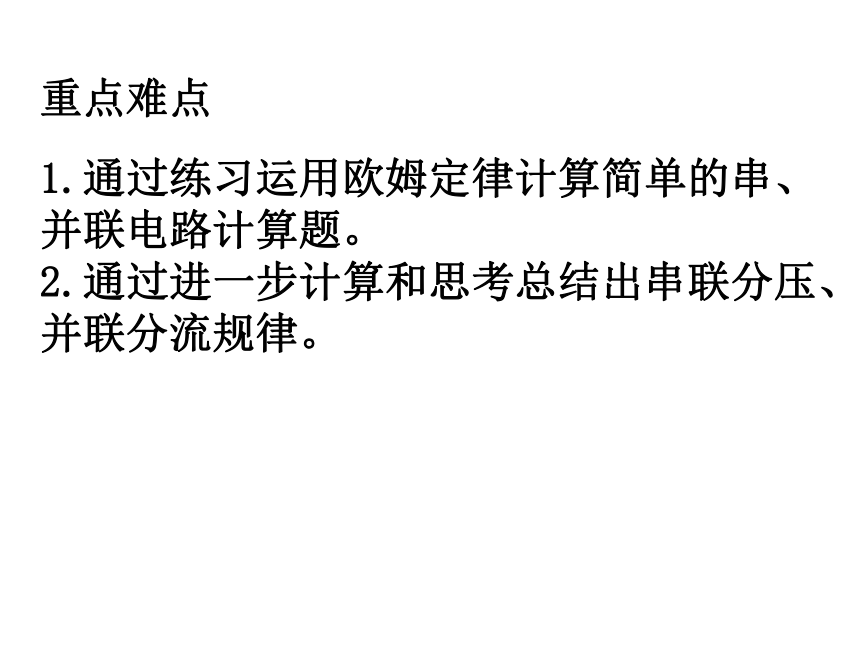

1.通过练习运用欧姆定律计算简单的串、并联电路计算题。
2.通过进一步计算和思考总结出串联分压、并联分流规律。
重点难点

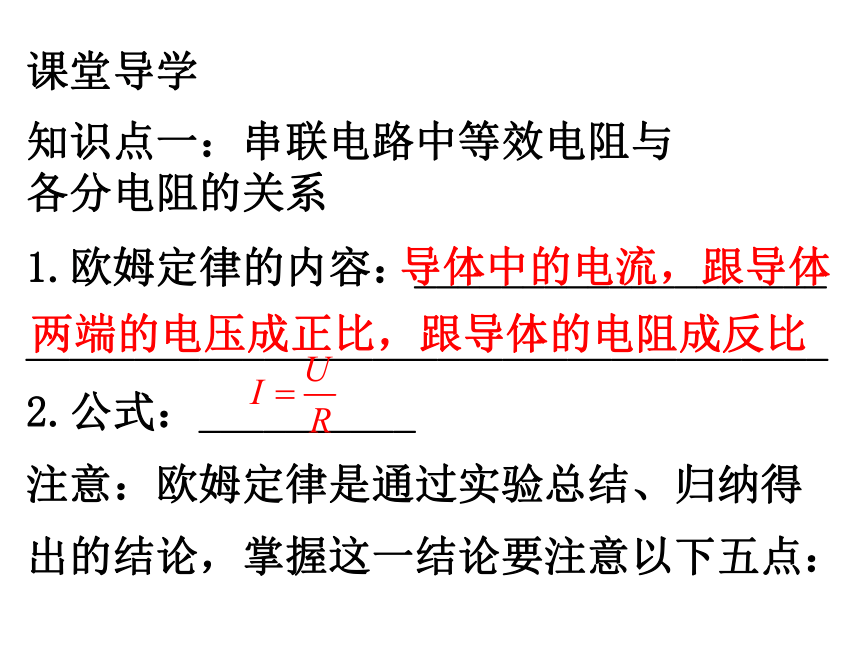

1.欧姆定律的内容：___________________
_____________________________________
2.公式：__________
注意：欧姆定律是通过实验总结、归纳得出的结论，掌握这一结论要注意以下五点：
课堂导学
知识点一：串联电路中等效电阻与各分电阻的关系
导体中的电流，跟导体
两端的电压成正比，跟导体的电阻成反比

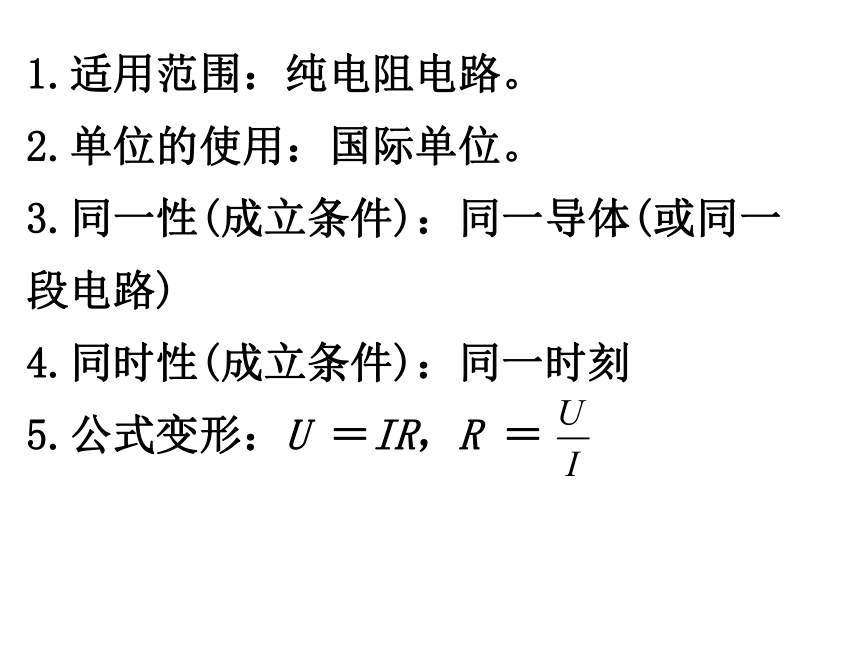

1.适用范围：纯电阻电路。
2.单位的使用：国际单位。
3.同一性(成立条件)：同一导体(或同一段电路)
4.同时性(成立条件)：同一时刻
5.公式变形：U
＝IR，R
＝
知识拓展与延伸

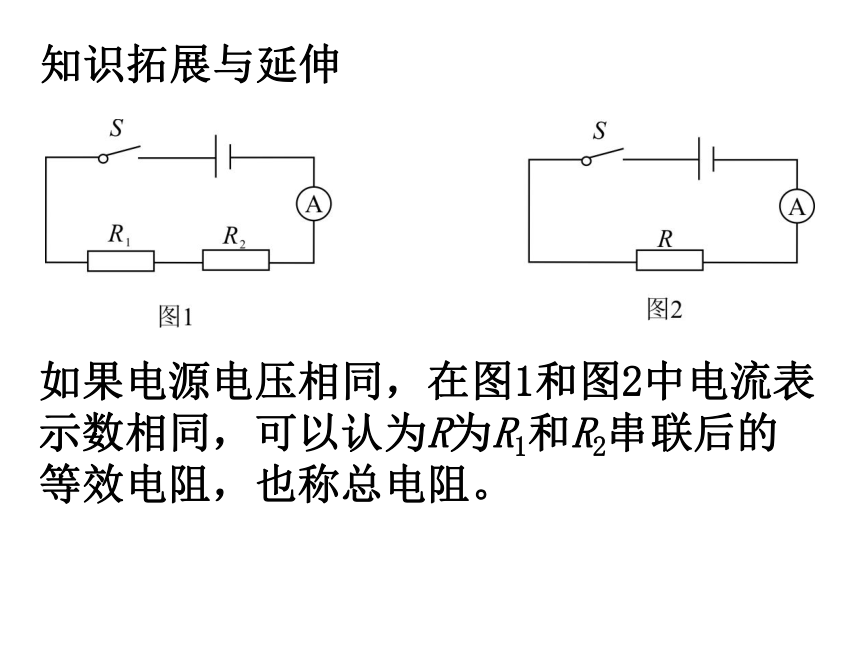

如果电源电压相同，在图1和图2中电流表示数相同，可以认为R为R1和R2串联后的等效电阻，也称总电阻。

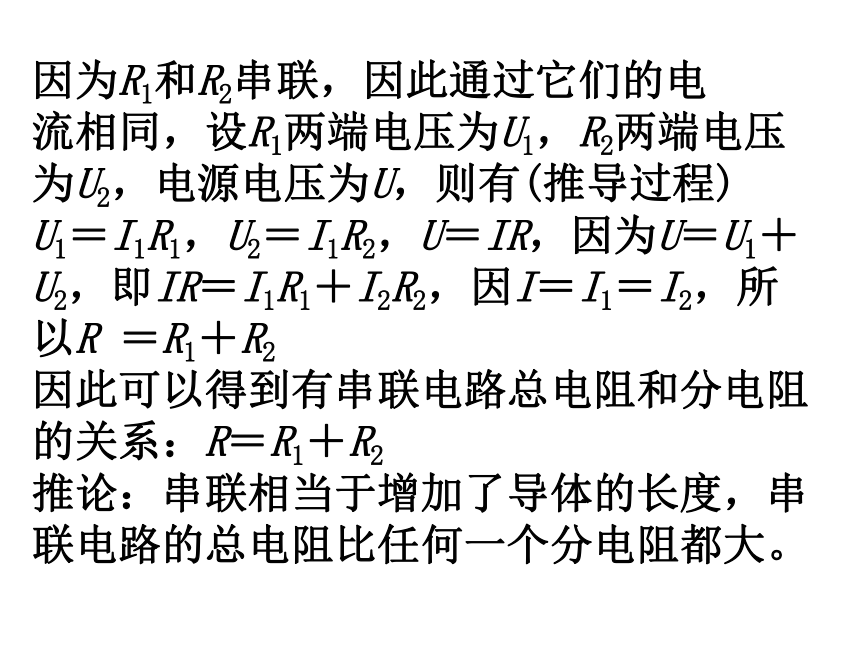

因为R1和R2串联，因此通过它们的电
流相同，设R1两端电压为U1，R2两端电压为U2，电源电压为U，则有(推导过程)
U1＝I1R1，U2＝I1R2，U＝IR，因为U＝U1＋U2，即IR＝I1R1＋I2R2，因I＝I1＝I2，所
以R
＝R1＋R2
因此可以得到有串联电路总电阻和分电阻的关系：R＝R1＋R2
推论：串联相当于增加了导体的长度，串联电路的总电阻比任何一个分电阻都大。

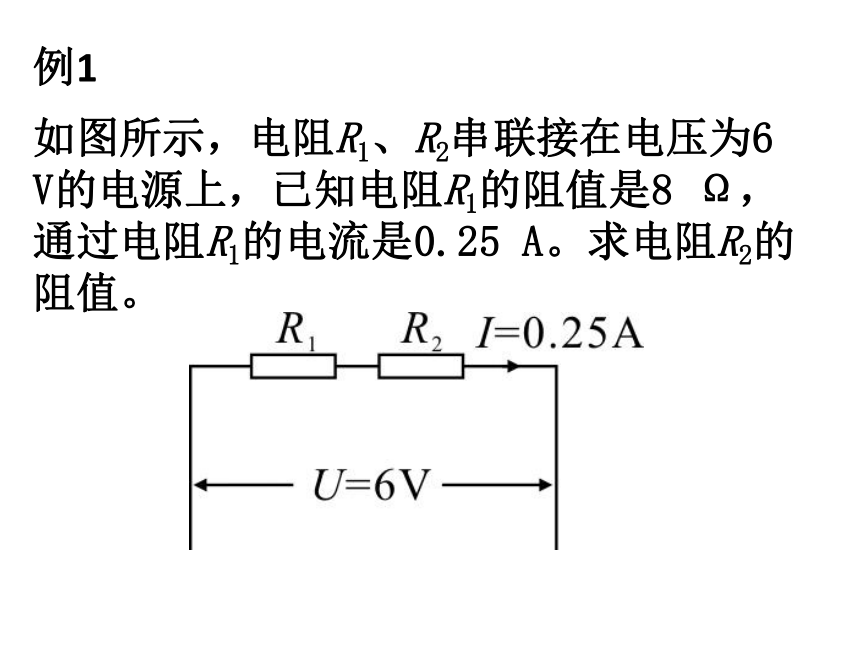

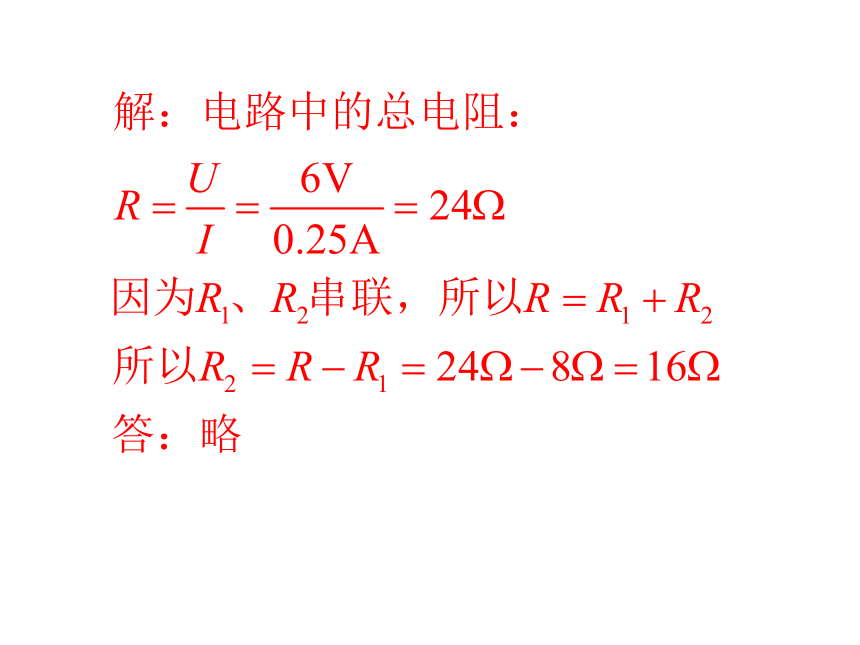

如图所示，电阻R1、R2串联接在电压为6
V的电源上，已知电阻R1的阻值是8
Ω，通过电阻R1的电流是0.25
A。求电阻R2的阻值。
例1

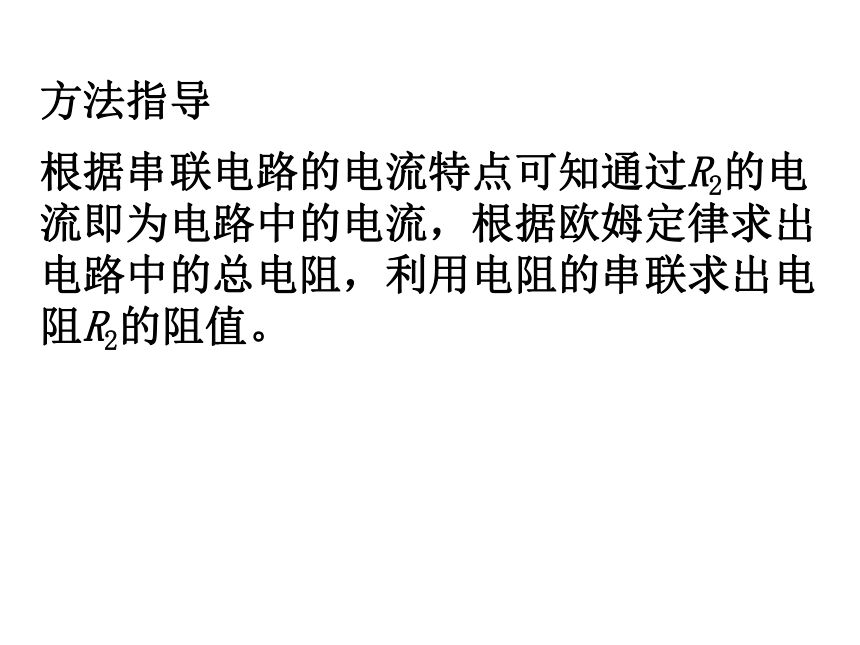

根据串联电路的电流特点可知通过R2的电流即为电路中的电流，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻R2的阻值。
方法指导

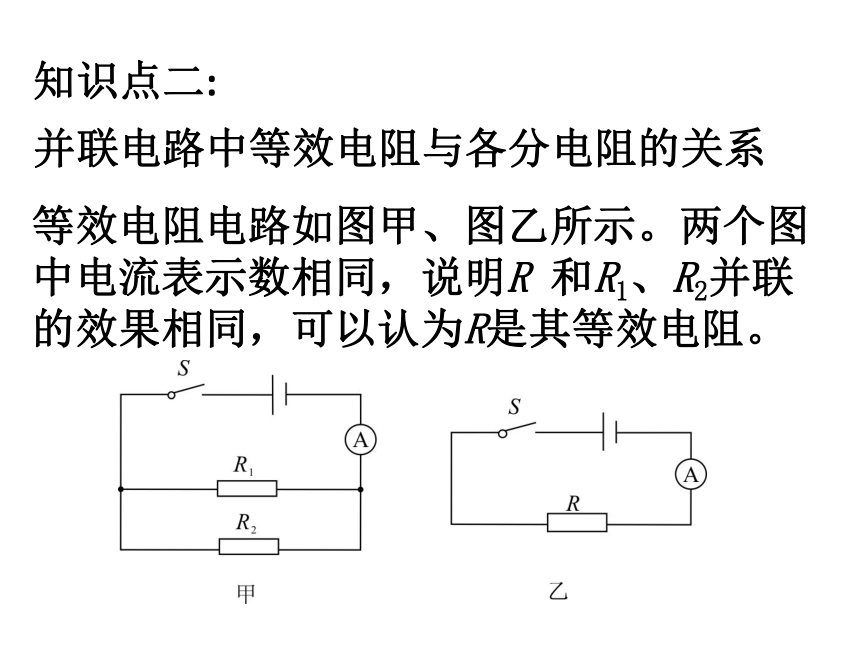

等效电阻电路如图甲、图乙所示。两个图中电流表示数相同，说明R
和R1、R2并联的效果相同，可以认为R是其等效电阻。
并联电路中等效电阻与各分电阻的关系
知识点二:
R1和R2并联，通过它们的电流分别是
I1、I2，干路电流I，电源电压为U。
结论：并联电路中总电阻的倒数等于各并联电阻的倒数之和。
表达式：
若n个电阻都为R0，则
。
说明：n个电阻并联，相当于增加导体的横截面积，所以总电阻比任何一个电阻都小。
注意：不论电阻是串联还是并联，电路中任何一个电阻增大，总电阻都会增大，串联电阻个数越多，总电阻越大；并联电阻个数越多，总电阻越小。
如图所示电路中，R1等于30
Ω
，S断开时，电流表的读数是0.2
A，S闭合后电流表的读数是0.5
A。求R2
的阻值。
例2
(1)由电路图可知：当电键S断开时，电路为R1的简单电路，电流表测电路中的电流；根据欧姆定律求出电源的电压；
(2)当电键S闭合时，电路为R1、R2的并联电路，电流表测干路电流；根据并联电路的电流特点可知两次此电流表的示数之差即为通过电阻R2的电流。再根据并联电路的电压特点和欧姆定律求出电阻R2的阻值。
方法指导
串联电路和并联电路欧姆定律的应用
知识点三:
1.串联电路
串联电路电流一定，I
=I2=I2
通过串联电路电流规律，可以推论：串联电路中，电阻两端电压之比于__________。
电阻之比
1.并联电路
并联电路电压一定，U
=U2=U2
通过并联电路电压的规律，可以有推论：并联电路中，各支路电流之比等于______
____________________________________。
电阻的
倒数之比
如图所示，将R1、R2按两种不同的方式连接，已知电源电压前后保持不变。在甲电路中，闭合开关S，电流表示数为0.4
A；在乙电路中，闭合开关S，电压表示数为6
V，电流表的示数为0.6
A。求：
(1)R1、R2的阻值。
(2)甲电路中电压表的示数。
例3
运用欧姆定律解决串、并联电路问题的步骤：
(1)分析电路图，明确电路的连接方式，即电路是串联电路还是并联电路；在判断时，可运用“去表法”。
(2)若电路中有电流表或电压表，要明确电流表或电压表各自的测量对象。
(3)根据串、并联电路的电流、电压、电阻特点，结合欧姆定律进行分析与计算。
方法指导
1．有两个电阻阻值分别为6
Ω和9
Ω，串联后接到某电源上，那么两电阻中的电流之比为________，两电阻两端的电压之比为________，电路的总电阻为______Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为________，两个电阻两端的电压之比为________，电路的总电阻为________Ω。
课堂达标
1∶1
2∶3
15
3∶2
1∶1
2
2．如图所示电路中，电源电压为6
V，
电压表示数为4
V，R2＝4
Ω，电流表的示数为_______A，R1的阻值为________Ω。
1
2
3．电阻R1＝7
Ω，R2＝5
Ω，串联
后接在12
V电源两端。则总电阻为
________Ω，通过R1的电流为____A，R2两端的电压_____V。
4．把R1＝15
Ω和R2＝5
Ω的两电阻并联后接在电源上，通过R1的电流是0.4
A，R2两端的电压为_____V，干路中的总电流为________A。
5
12
1
6
1.6
5．如图，R1＝15
Ω、R2＝10
Ω。
当R1增大到20
Ω时，电压表示数将_____，若将R1除去，电压表示数将______，电流表示数_______。(均选填“增大”“不变”或“减小”)
不变
不变
减小
6．小灯泡L和电阻R中电流随电压变化
情况如图所示，由图象可知，电阻R
的阻值为_____Ω。若将它们并联接在电压为2
V的电源两端，电路中的总电流为_______A，并联后的总电阻为______Ω。
20
0.35
5.7
7．两导体电阻R1＝10
Ω，R2＝1
Ω，
并联起来使用时并联总电阻R的阻值范围(　
)
A.
大于10
Ω
B.
在1
Ω与10
Ω之间
C.
小于1
Ω
D.
无法确定。
8．电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是(　　)
A.
R1两端的电压大于R2两端的电压
B.
R1中的电流等于R2中的电流
C.
R1中的电流大于R2中的电流
D.R1中的电流小于R2中的电流
C
D
9．在电路中，已知R1＝6Ω，R2＝10Ω，当开关闭合时，V1的示数为3V，求电源电压和电路中的电流大小。
课堂提升
