第十七章
欧姆定律
第4节
欧姆定律在串、并联电路中的应用
第2课时
欧姆定律在串、并联电路中的综合应用

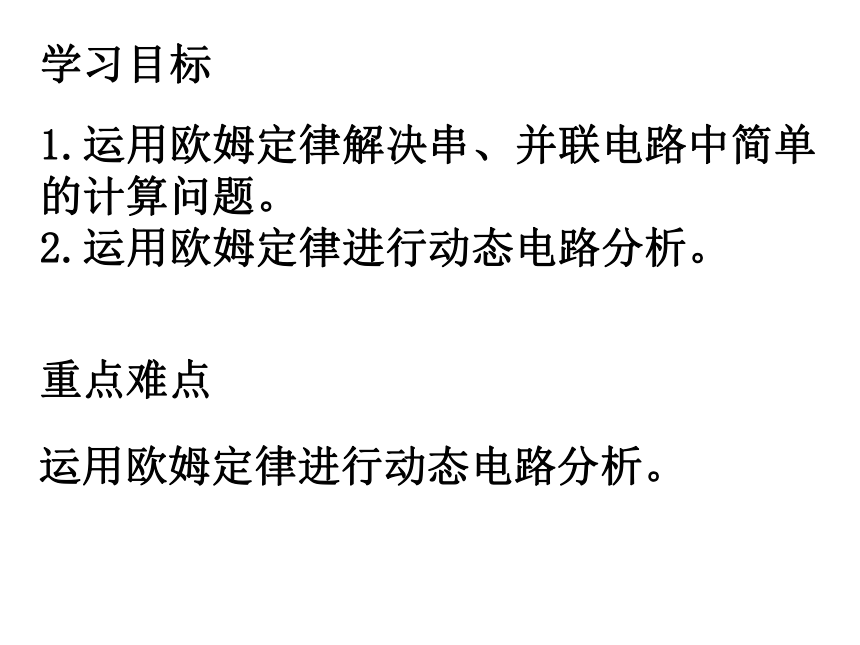

1.运用欧姆定律解决串、并联电路中简单的计算问题。
2.运用欧姆定律进行动态电路分析。
学习目标
重点难点
运用欧姆定律进行动态电路分析。

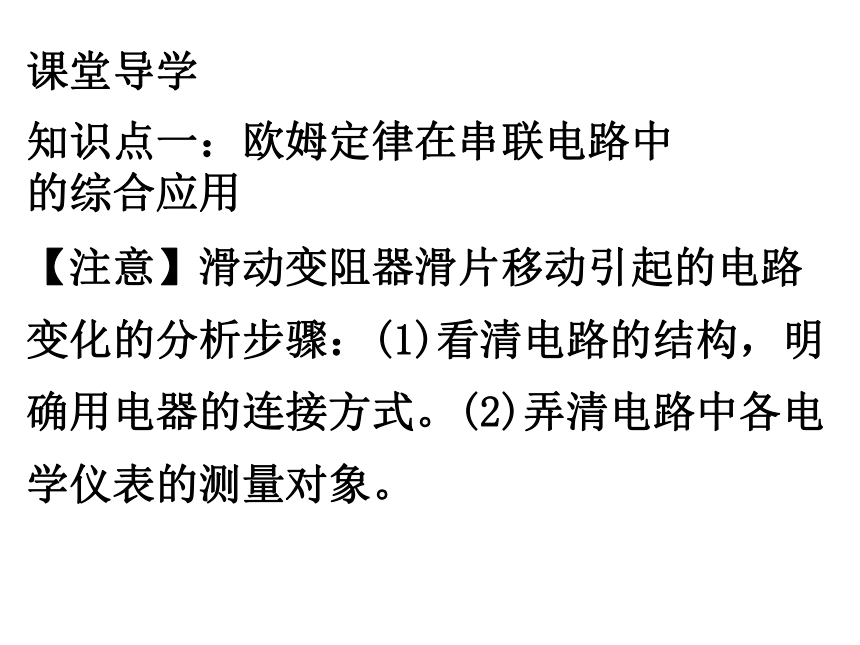

【注意】滑动变阻器滑片移动引起的电路变化的分析步骤：(1)看清电路的结构，明确用电器的连接方式。(2)弄清电路中各电学仪表的测量对象。
课堂导学
知识点一：欧姆定律在串联电路中的综合应用

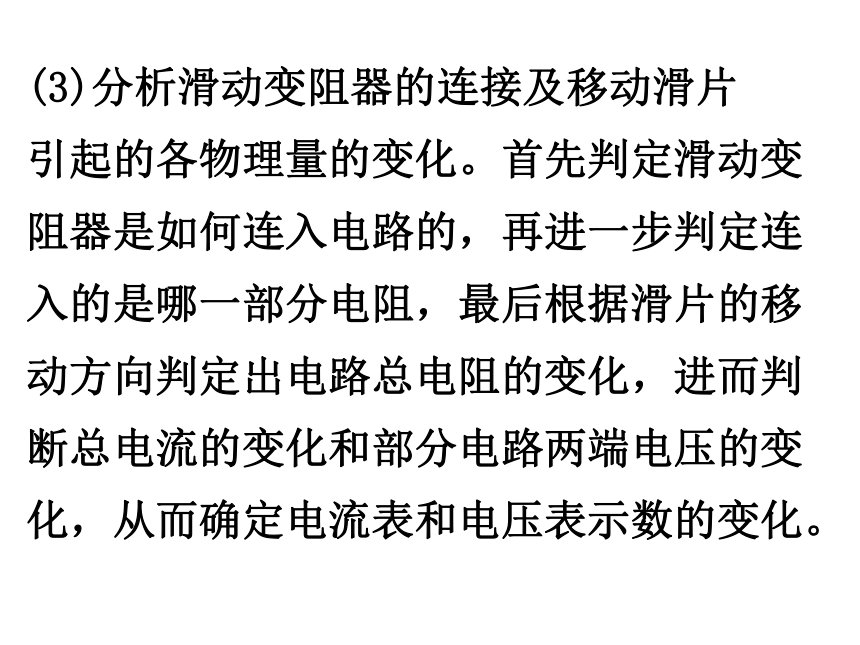

(3)分析滑动变阻器的连接及移动滑片
引起的各物理量的变化。首先判定滑动变阻器是如何连入电路的，再进一步判定连入的是哪一部分电阻，最后根据滑片的移动方向判定出电路总电阻的变化，进而判断总电流的变化和部分电路两端电压的变化，从而确定电流表和电压表示数的变化。

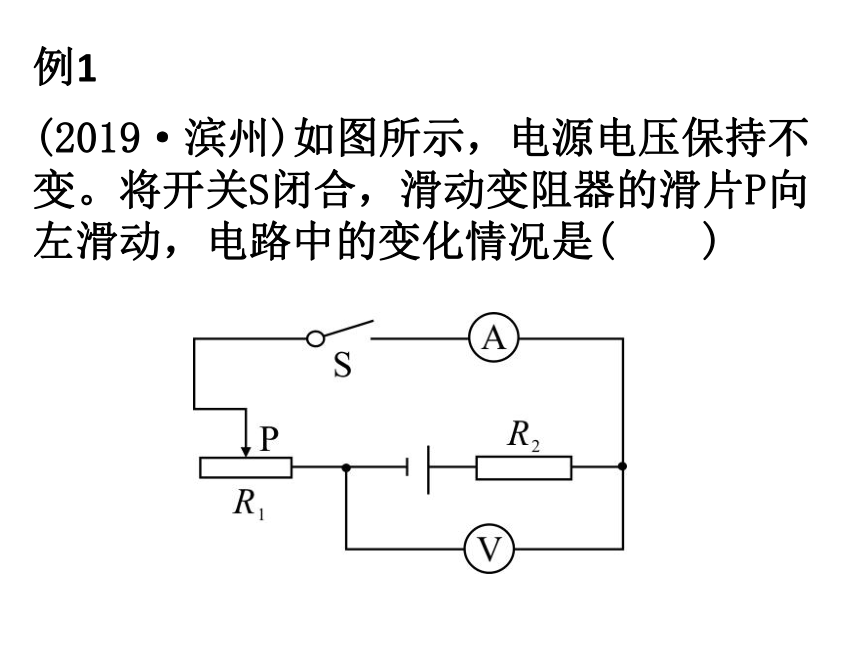

(2019·滨州)如图所示，电源电压保持不变。将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是(　　)
例1

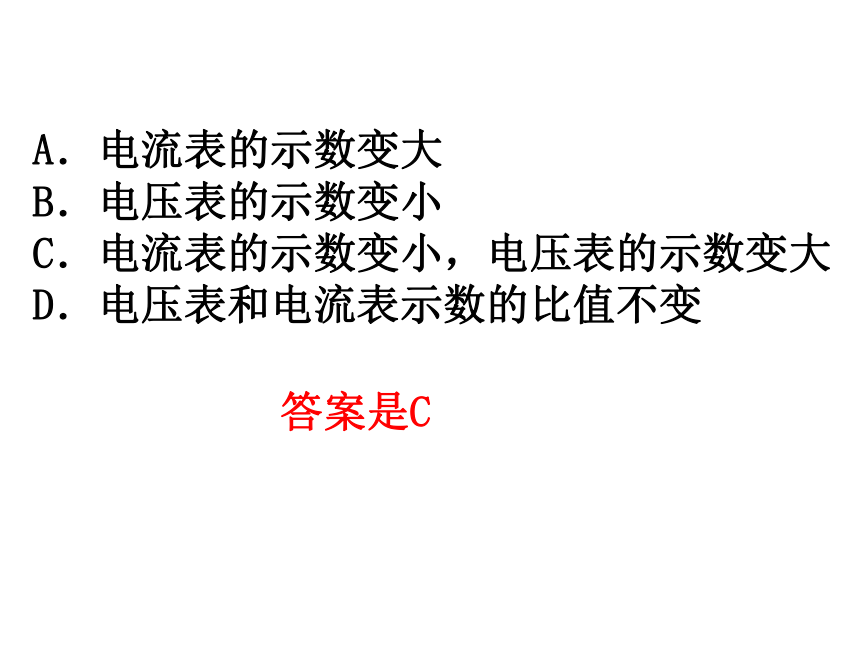

A．电流表的示数变大
B．电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电压表和电流表示数的比值不变
答案是C

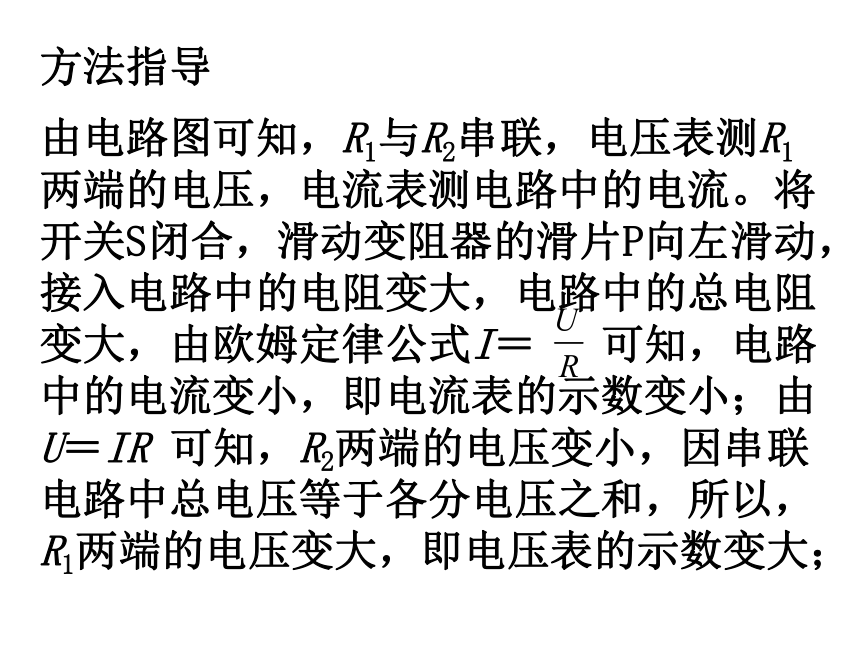

由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。将开关S闭合，滑动变阻器的滑片P向左滑动，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律公式I＝
可知，电路中的电流变小，即电流表的示数变小；由U＝IR
可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大；
方法指导

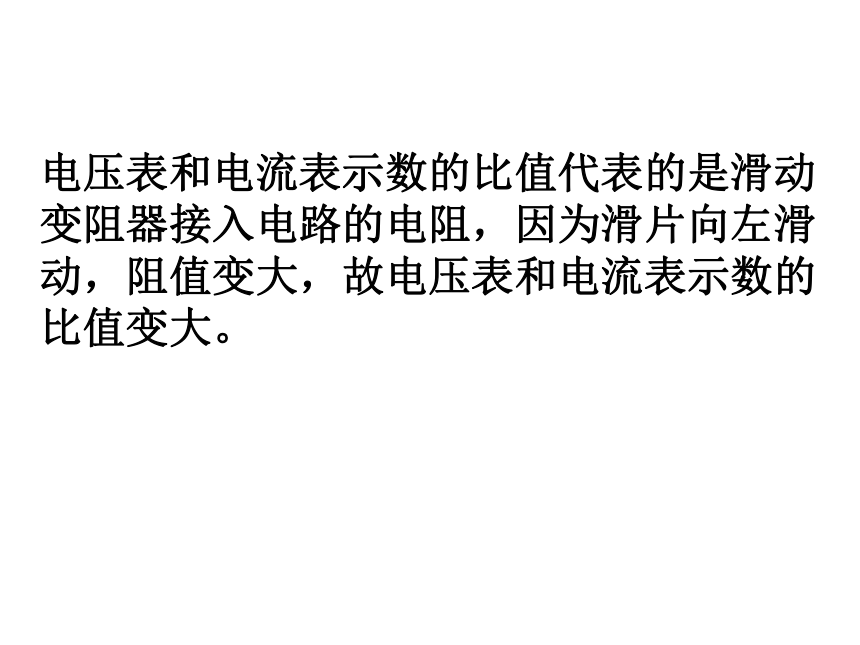

电压表和电流表示数的比值代表的是滑动变阻器接入电路的电阻，因为滑片向左滑动，阻值变大，故电压表和电流表示数的比值变大。

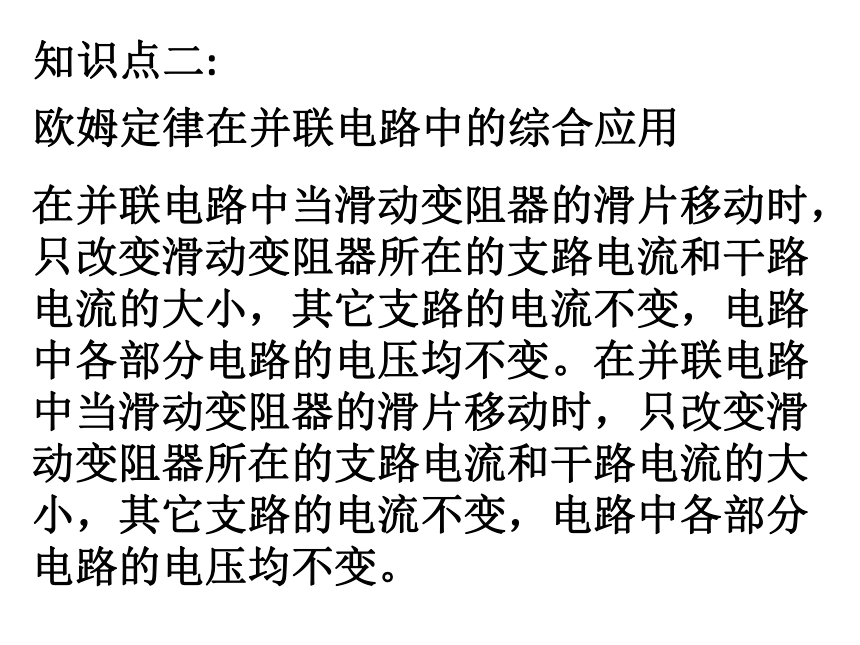

在并联电路中当滑动变阻器的滑片移动时，只改变滑动变阻器所在的支路电流和干路电流的大小，其它支路的电流不变，电路中各部分电路的电压均不变。在并联电路中当滑动变阻器的滑片移动时，只改变滑动变阻器所在的支路电流和干路电流的大小，其它支路的电流不变，电路中各部分电路的电压均不变。
欧姆定律在并联电路中的综合应用
知识点二:
如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器滑片P向左移动时，以下说法正确的是(　　)
例2

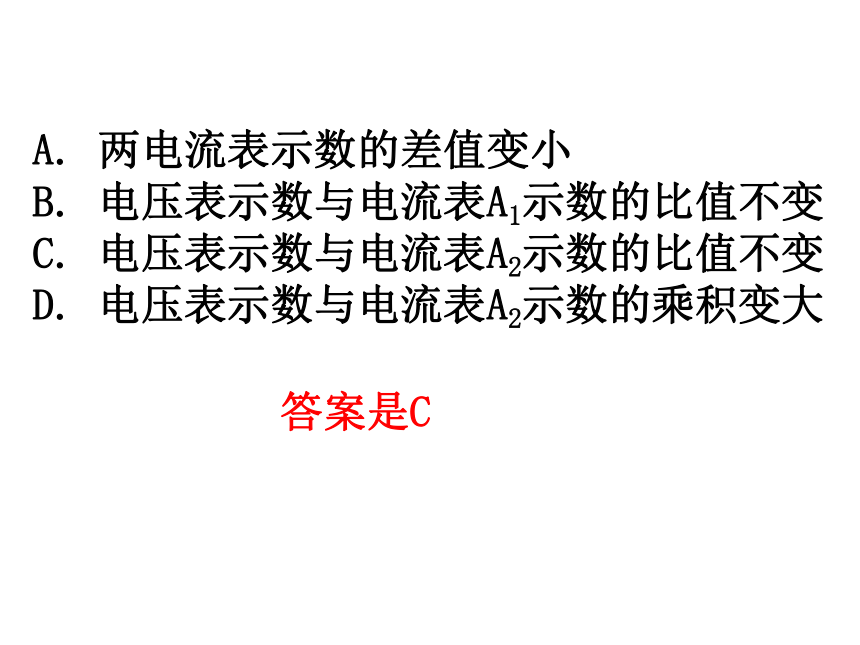

A.
两电流表示数的差值变小
B.
电压表示数与电流表A1示数的比值不变
C.
电压表示数与电流表A2示数的比值不变
D.
电压表示数与电流表A2示数的乘积变大
答案是C

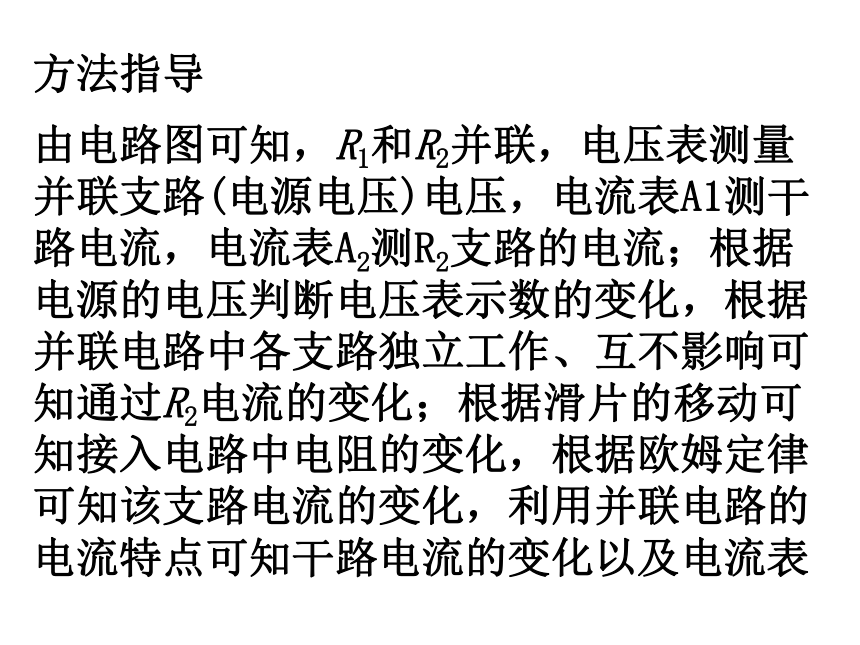

由电路图可知，R1和R2并联，电压表测量并联支路(电源电压)电压，电流表A1测干路电流，电流表A2测R2支路的电流；根据电源的电压判断电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R2电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化以及电流表
方法指导
差值之间的关系，利用欧姆定律得出电压表V示数与电流表A1示数的比值变化和电压表V示数与A2表示数的比值变化。
1．(2019·江西)如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片P向左滑动时，下列说法正确的是(　　)
课堂达标
A.
电流表示数变小，电压表示数变小
B.
电流表示数变小，电压表示数变大
C.
电流表示数变大，电压表示数变小
D.
电流表示数变大，电压表示数变大
答案是D
2．(2019·天门)如图所示电路中，
电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是(　　)
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变大，电压表V2的示数不变
D．电流表A的示数变小，电压表V1的示数变小
答案是C
3．在如图所示的电路中，闭合开关，
电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　
)
A.
电流表的示数变小，电压表的示数变大
B.
电流表的示数变大，电压表的示数变小
C.
电流表的示数不变，电压表的示数不变
D.
电流表的示数变小，电压表的示数不变
答案是C
4．如图所示是酒精浓度检测仪及其
原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则(　　)
A．气敏电阻R2的阻值越大，电压表的
示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
答案是C
5．如图所示的是握力计的原理图，
其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力F增加时电压表的示数将(　　)
A.
变大
B.
变小
C.
不变
D.
无法确定
A
6．如图A所示是电阻甲和乙的I－U
图像，下列说法正确的是(　　)
A．电阻乙为定值电阻
B．当电阻甲两端电压为2
V时，R甲＝0.4
Ω
C．如图B所示，当开关闭合，电路电流为0.2
A时，电路总电阻是15
Ω
D．如图C所示，当开关闭合，电源电压为2
V时，电路总电流为0.4
A
答案是C
7．如图所示电路中，电源电压不变，
只闭合开关S3，R1和R2是________联的，再断开S3，闭合开关S1、S2，电流表示数________，电压表示数________(后两空均选填“变大”“变小”或“不变”)。
串
变大
变大
8．如图甲的电路中，电源电压保持
不变，闭合开关后，滑片P由b端移到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是_______V，滑动变阻器的最大阻值是________Ω。
9
12
9．已知甲、乙两灯的额定电压均为6
V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为(　　)
课堂提升
答案是D
A.
0.5
A　12
V
B.
1.5
A　12
V
C.
1.5
A　8
V
D.
0.5
A　8
V
10．如图甲所示电路，R2为定值电阻，
电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为________V，滑动变阻器R1的最大阻值为________Ω，电阻R2的阻值为________Ω。
4
15
5
11．如图所示的电路，电源电压为6
V且保持不变，滑动变阻器R1标有“50
Ω　2
A”字样。
(1)将滑片P移到最右端，闭合S1，
断开S2，求电流表的示数I1。
(2)保持滑片P在最右端，闭合S1、S2，电流表示数I＝5I1，求R2的阻值。
(3)将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68
A，求此时滑动变阻器接入电路的阻值。
