第十四章　内能的利用
第1节　热机

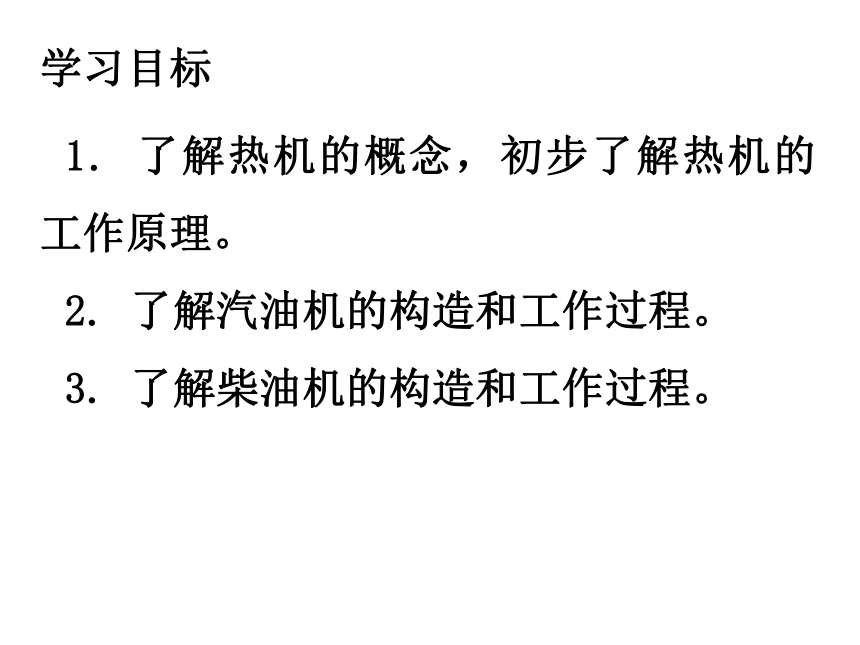

学习目标
1.
了解热机的概念，初步了解热机的工作原理。
2.
了解汽油机的构造和工作过程。
3.
了解柴油机的构造和工作过程。

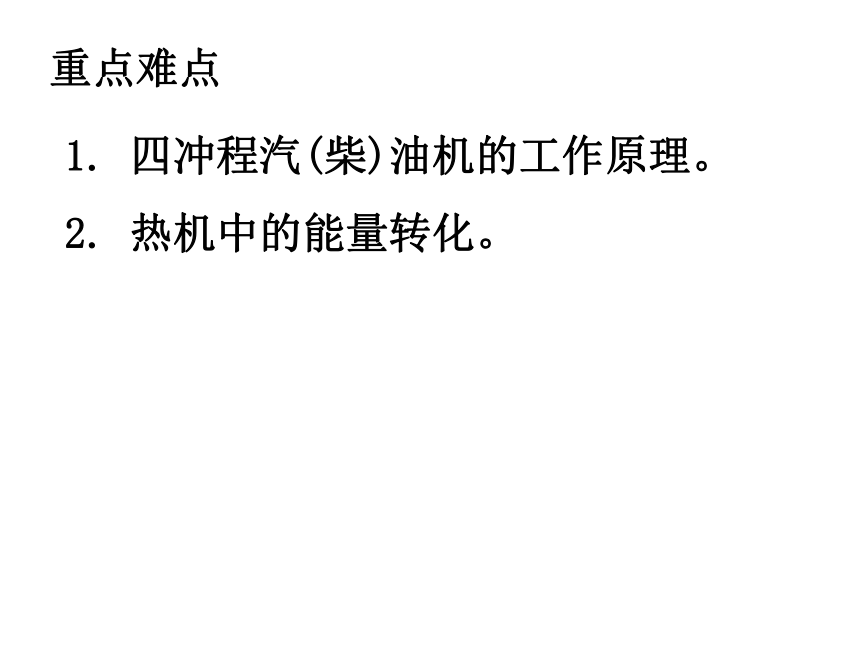

重点难点
1.
四冲程汽(柴)油机的工作原理。
2.
热机中的能量转化。

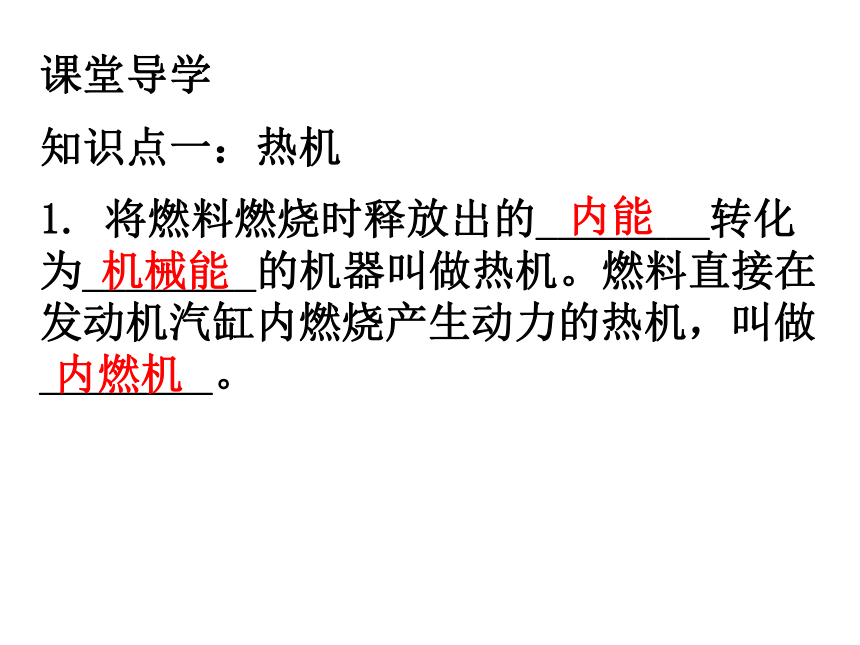

知识点一：热机
1.
将燃料燃烧时释放出的________转化为________的机器叫做热机。燃料直接在发动机汽缸内燃烧产生动力的热机，叫做________。
机械能
课堂导学
内能
内燃机

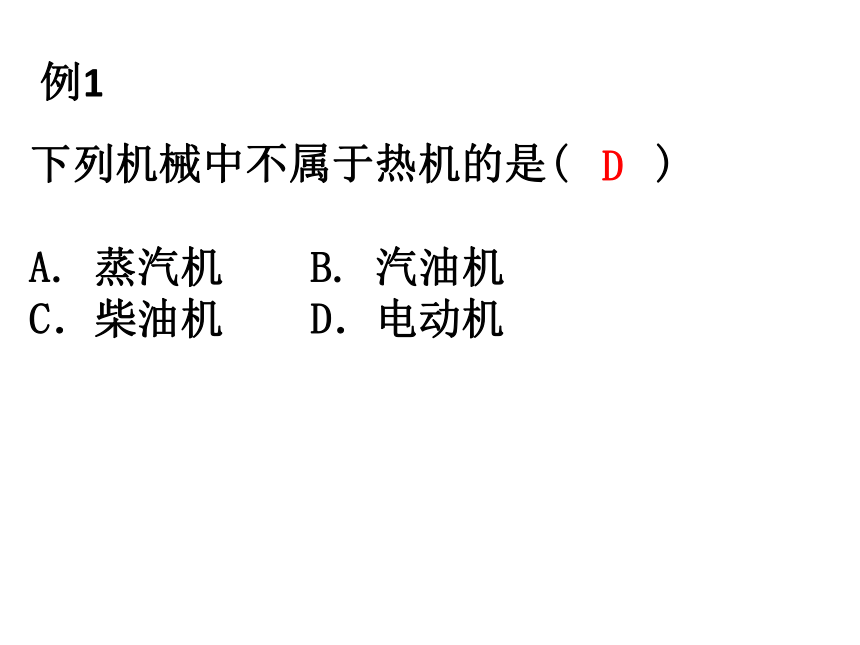

下列机械中不属于热机的是(　　)
A.
蒸汽机
B.
汽油机
C．柴油机
D．电动机
D
例1

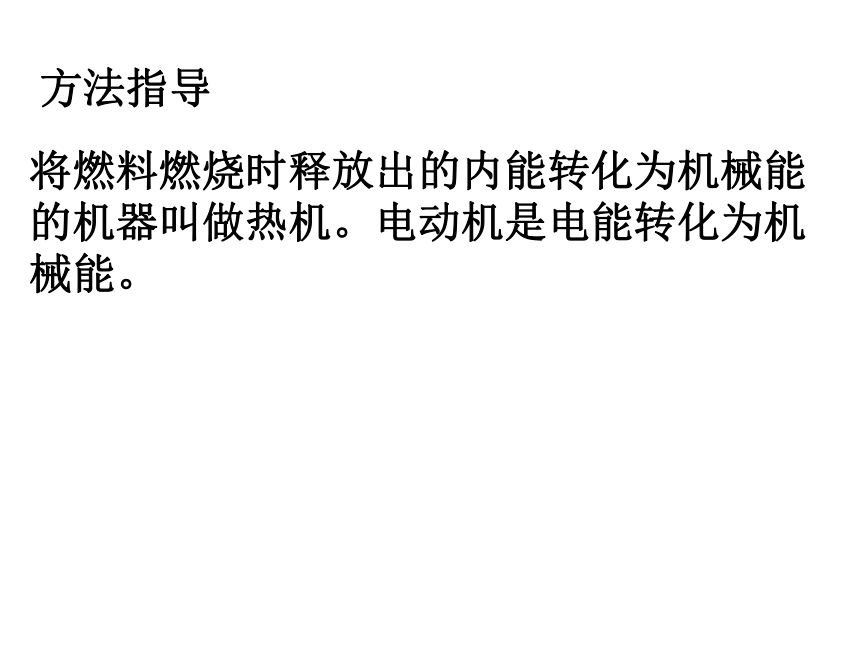

将燃料燃烧时释放出的内能转化为机械能的机器叫做热机。电动机是电能转化为机械能。
方法指导

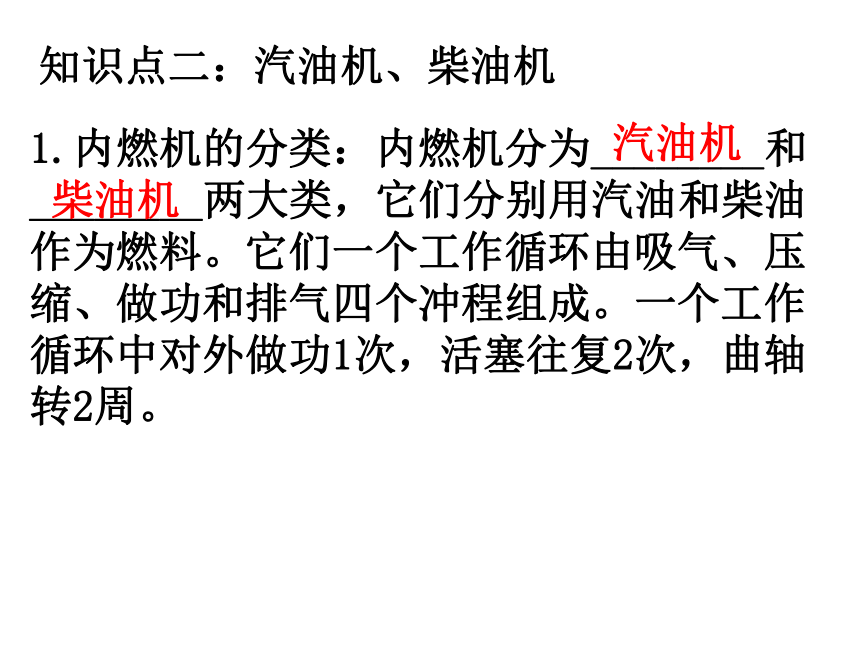

1.内燃机的分类：内燃机分为________和________两大类，它们分别用汽油和柴油作为燃料。它们一个工作循环由吸气、压缩、做功和排气四个冲程组成。一个工作循环中对外做功1次，活塞往复2次，曲轴转2周。
知识点二：汽油机、柴油机
汽油机
柴油机

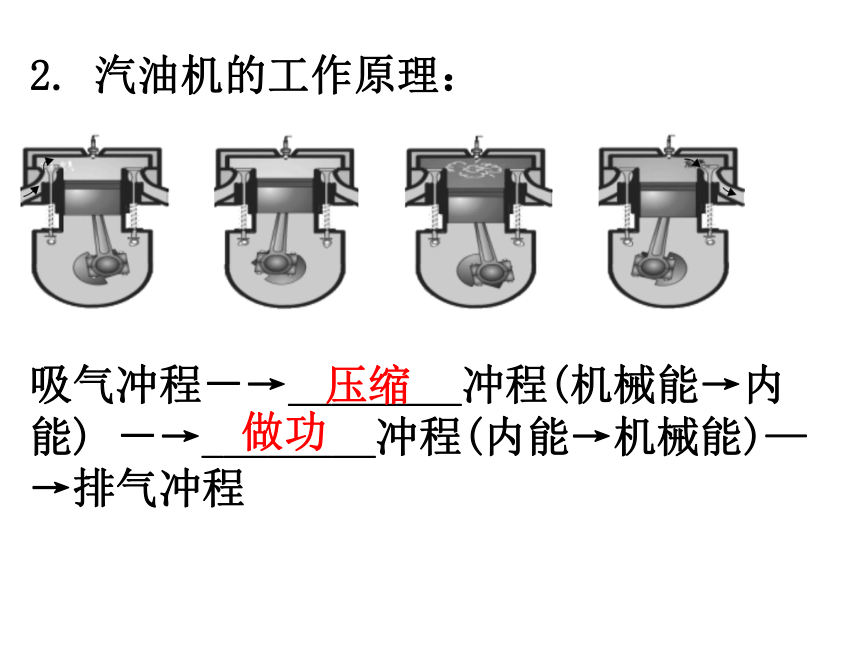

2.
汽油机的工作原理：
吸气冲程－→________冲程(机械能→内能)
－→________冲程(内能→机械能)—→排气冲程
做功
压缩

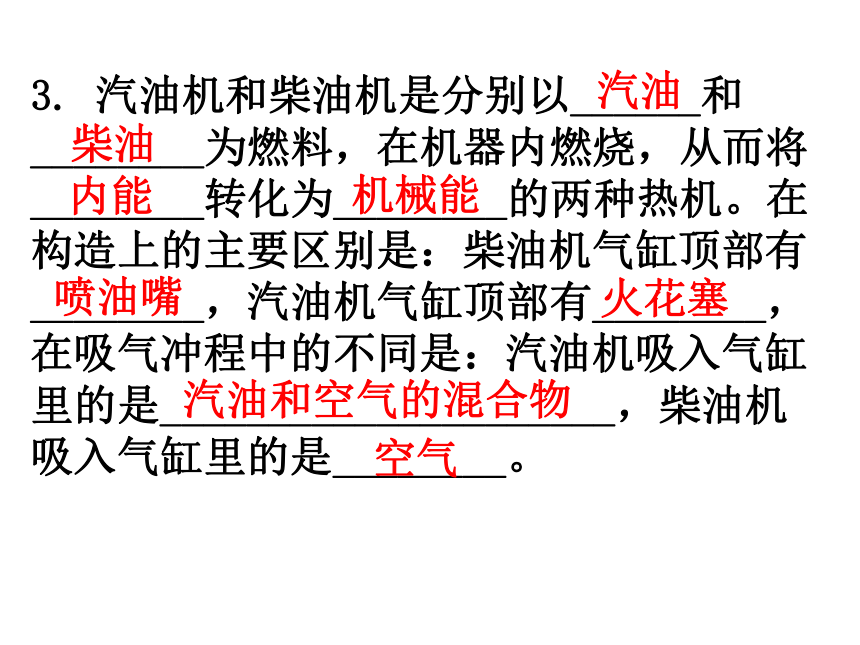

3.
汽油机和柴油机是分别以______和________为燃料，在机器内燃烧，从而将________转化为________的两种热机。在构造上的主要区别是：柴油机气缸顶部有________，汽油机气缸顶部有________，在吸气冲程中的不同是：汽油机吸入气缸里的是_____________________，柴油机吸入气缸里的是________。
柴油
汽油
内能
机械能
喷油嘴
火花塞
汽油和空气的混合物
空气
(2019·广东)某汽油机工作过程有吸气、压缩、做功和排气四个冲程。如图为________冲程工作示意图，活塞向_____运动，燃料混合物被压缩，在这个过程中机械能转化为______。
例2
压缩
上
内能
由图知，进气门、排气门均关闭，活塞有向上标志，所以该图为汽油机的压缩冲程工作示意图，压缩冲程对应活塞是向上运动的，此时燃料混合物被压缩，燃料混合物的温度升高，内能增加，活塞的机械能转化为燃料混合物的内能。
方法指导
1．(2019·山东)如图所示是内燃机工作循环中的一个冲程，它是(　　)
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
课堂达标
C
2．(2019·湖南)多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的，从能量转化的角度看，存在着内能转化为机械能的过程的是(　　)
A．吸气冲程
B．压缩冲程
C．做功冲程
D．排气冲程
C
3．(2019·湖北改编)如图所示是
四冲程汽油机的剖面图，关于其四个
冲程的描述正确的是(　　)
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C．做功冲程中，汽缸内气体对外做功，内能增大
D．排气冲程中，进气门和排气门都打开
A
4．(2019·宁夏)2019年春节期间热映
的《流浪地球》被誉为开启了中国科幻电影元年。这部电影讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体，逃离太阳系的故事。其中“点燃木星”将地球推开相当于内燃机的(　　)
A．吸气冲程
B．压缩冲程
C．做功冲程
D．排气冲程
C
5．(2019·黑龙江)下图是汽油机一个
工作循环的四个冲程，不是靠飞轮惯性完成的冲程是(　　)
B
6．(2019·江西)如图所示，是小普
同学跟爷爷学习气功的四个基本动作。
由此他联想到热机的四个冲程，以下与做功冲程最相似的是(　　)
A．鼻孔吸气
B．气沉丹田
C．排山倒海
D．打完收工
C
7．(2019·四川改编)下列关于内燃机
说法正确的是(　　)
A．柴油机吸气冲程吸入的是柴油和空气的混合物
B．汽油机气缸顶部有喷油嘴
C．做功冲程中内能转化为机械能
D．内燃机一个工作循环中对外做功1次，活塞往复4次
C
8．(2019·江苏)如图所示是汽油机的_____冲程。在压缩冲程中，是通过______方式增加燃气的内能。汽油机的转速为
3000
r/min，则1
s内汽油机对外做功_____次。
课堂提升
做功
做功
25
课堂小结
