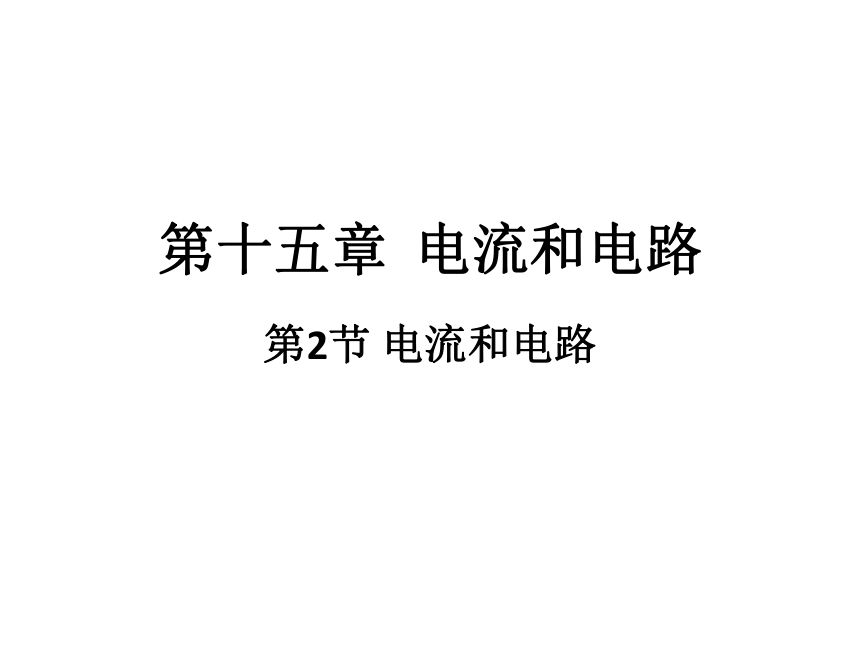

第十五章
电流和电路
第2节
电流和电路
1.
知道电流的形成条件和方向的规定。
2.
知道电路的组成，认识电源和用电器。
3.
能画简单的电路图，能连接简单的电路。
4.
通过实验认识短路、断路、通路。

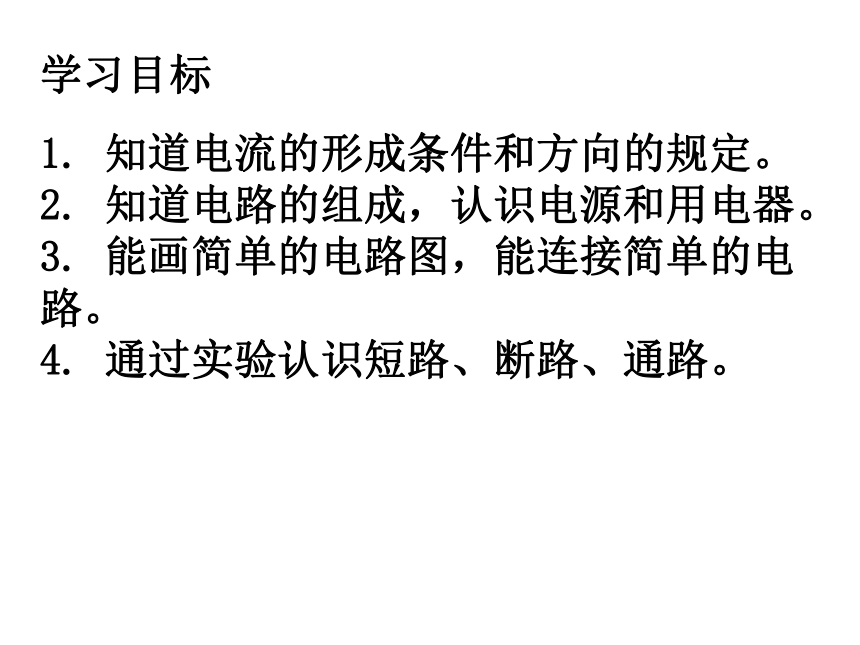

学习目标
1.
会连接电路、会画简单的电路图、能判别通路、短路和断路。(重点)
2.
电路的短路及其危害。(难点)

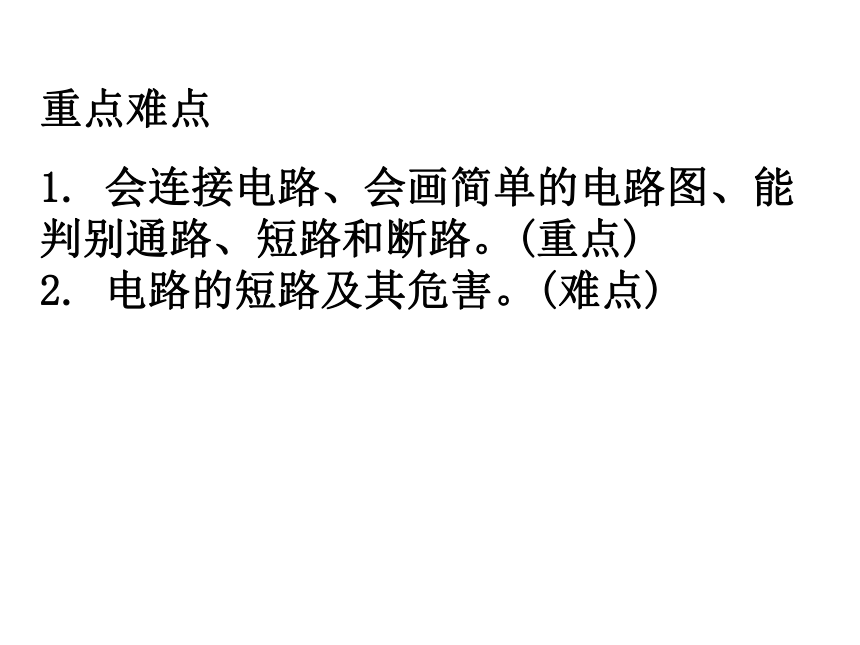

重点难点
1.
电荷的__________形成电流。
2.
电流的方向：把________定向移动的方向规定为电流的方向。电流的方向与负电荷、电子的移动方向______，金属导体中电流方向跟自由电子定向移动的方向________。
3.
在电源外部，电流的方向是从电源________经过用电器流向________。
知识点一：电流
课堂导学
定向移动
正电荷
相反
相反
正极
负极
4.

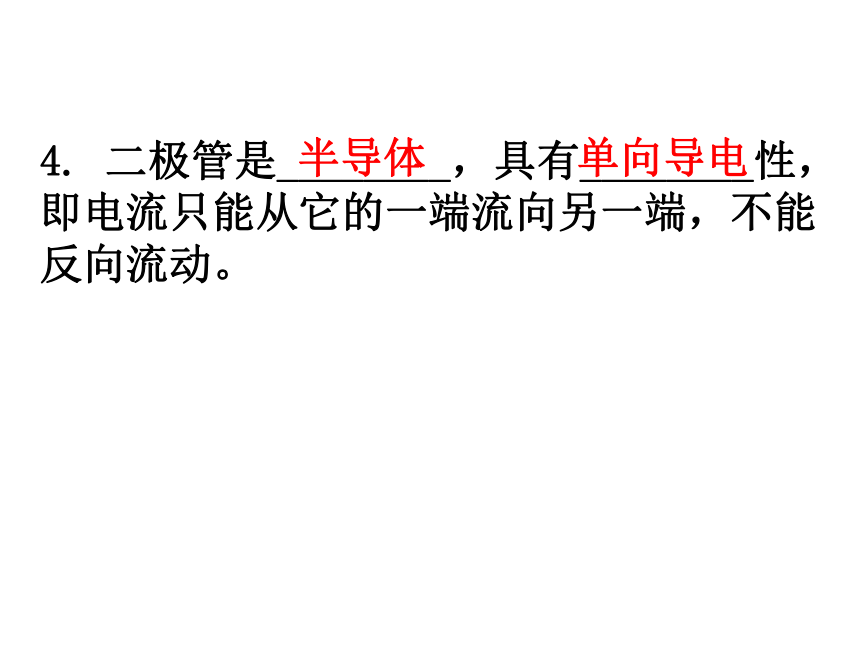

二极管是________，具有________性，即电流只能从它的一端流向另一端，不能反向流动。
单向导电
半导体
关于电流的方向的说法中正确的是(　　)
A．带电微粒的运动方向就是电流的方向
B．金属中自由电子移动的方向就是电流的方向
C．负电荷定向移动的方向与规定的电流方向相反
D．科学上规定正电荷运动的方向就是电流的方向
C
例1
电荷的定向移动形成电流，正负电荷定向移动方向相反，规定正电荷定向移动的方向为电流方向，所以负电荷定向移动的方向与电流方向是相反的。

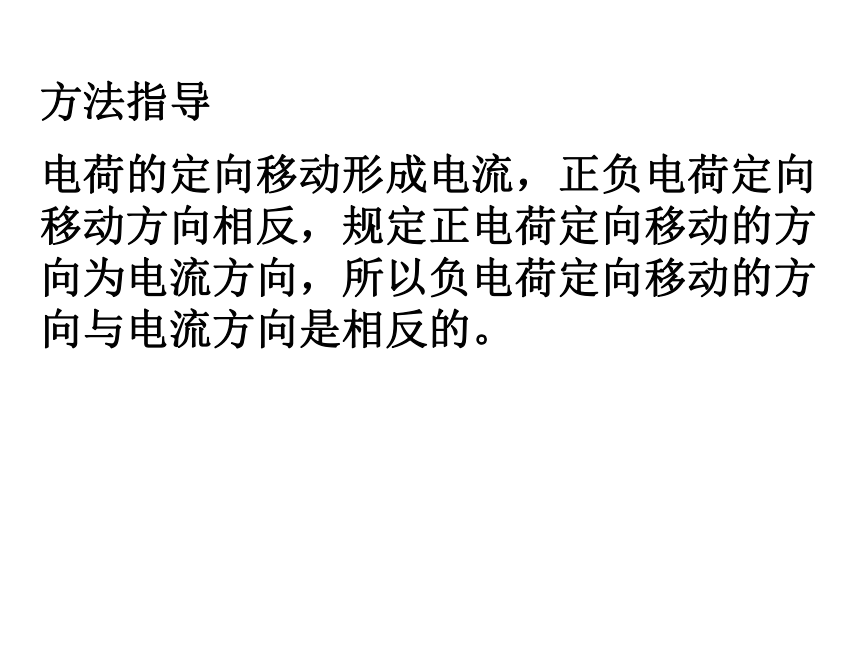

方法指导
1.

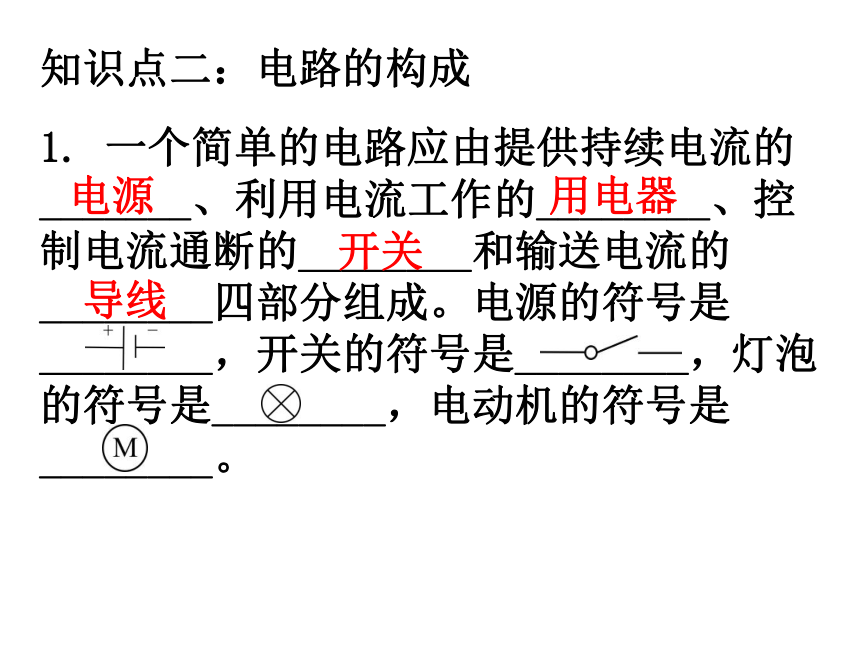

一个简单的电路应由提供持续电流的_______、利用电流工作的________、控制电流通断的________和输送电流的________四部分组成。电源的符号是________，开关的符号是________，灯泡的符号是________，电动机的符号是________。
知识点二：电路的构成
电源
用电器
开关
导线

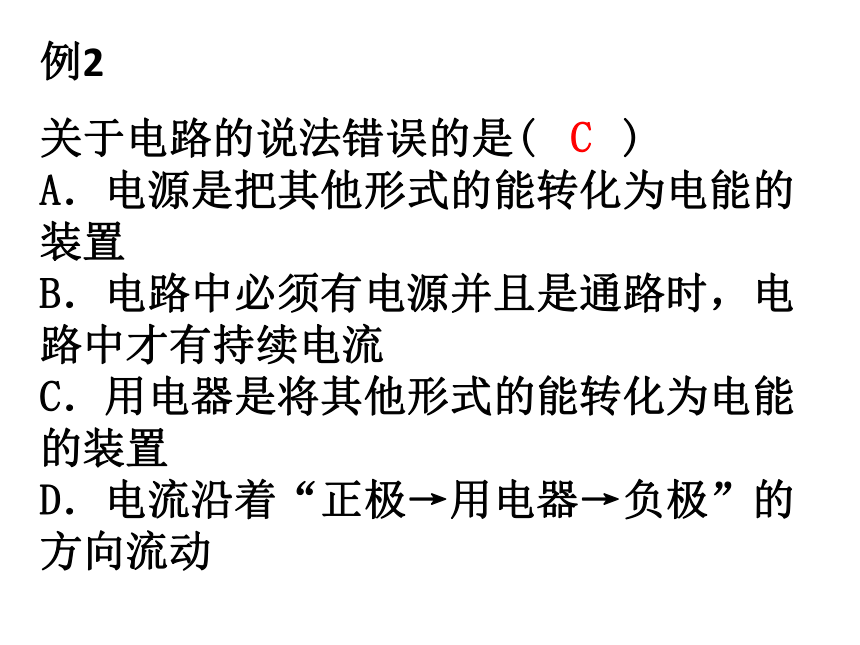

关于电路的说法错误的是(　　)
A．电源是把其他形式的能转化为电能的装置
B．电路中必须有电源并且是通路时，电路中才有持续电流
C．用电器是将其他形式的能转化为电能的装置
D．电流沿着“正极→用电器→负极”的方向流动
C
例2
A．电源是将其它形式的能转化为电能，它在电路中是提供电能的。
B．电路中有持续电流的条件有两个：
一是要有电源，二是电路是通路。
C．用电器是消耗电能的装置，它将电能转化为其它形式的能。
D．在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动。
方法指导
1.
几种常见的电路元件的符号
知识点三:
电路图
电路元件
电池
开关
电阻
灯泡
滑动变阻器
符号
电路元件
电流表
电压表
电动机
电铃
交叉相连导线
符号
2.
画电路图注意事项：
①必须用统一________________表示元件。
②整个电路图画成方框图，除滑动变阻器外，元件______画在拐角处。
③按照实物图元件排列顺序画电路图，元件状态要_________(如：开关是断开还是闭合；滑动变阻器下边的接线柱接左侧，还是右侧)。
注意：各连接处不要形成开路，节点要点好。导线不能交叉。
规定的元件符号
不能
一一对应
根据下图所示实物电路，请画出对应的电路图。
例3
按照实物图元件排列顺序画电路图，元件状态要一一对应，各连接处不要形成开路，节点要点好。导线不能交叉。
方法指导
1.处处连通的电路叫________；某处断开的电路叫____________；不经用电器用导线直接将电源的正负极连接起来的电路叫________。
通路
知识点四：通路
断路
短路
断路(或开路)
短路
注意：
状态
定义
特点
通路
正常接通的电路
有电流，用电器正常工作
断(开)路
某处被切断的电路
无电流，用电器不能工作
电源短路
导线把电源两极直接连接起来
危害大，电源烧毁，绝对不允许
用电器被短接
(局部短路)
用电器两端被导线直接连通
被短接的用电器不工作
对如图所示的三个电路，状态判断正确的是(　　)
A．甲断路、乙短路、丙通路
B．甲通路、乙短路、丙短路
C．甲断路、乙通路、丙短路
D．甲短路、乙断路、丙通路
例4
A
甲图电路中，由于开关断开，所以是断路；乙图电路中，由于灯泡两端并联了一根导线，直接将电源正负两极相连，所以引起电源短路；丙图电路中处处连通，所以是通路。
方法指导
1.
关于电流的方向，下列说法中正确的是(　　)
A．自由电荷定向移动的方向就是电流的方向
B．自由电子移动的方向与电流方向相反
C．正电荷定向移动的方向，规定为电流的方向
D．负离子移动的方向，与电流方向相反
课堂达标
C
2．如图是小明连接的实物图，
与这个实物图对应的电路图是(　　)
A.
B.
C.
D.
A
3．(2019·湖南)随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的(　　)
A．总开关
B．电源
C．用电器
D．电能表
A
4．下表所列家庭电路故障属于(　　)
A.短路
B．断路
C．通路
D．有的断路，有的短路
B
故障现象
可能原因
检修方法
灯泡不亮
1.
灯泡的灯丝断
换新灯泡
2.灯头内的电线断了
换新线并接好
3.
灯头、开关等处的接线松动，接触不良
检查加固
5．根据如图所示的电路，下列说法中错误的是(　　)
A．开关掷于1是断路
B．开关掷于2是通路
C．开关掷于3是通路
D．开关掷于3是短路
C
6．如图所示，用毛皮摩擦过的橡胶棒接触验电器A使其带________电(图甲)；然后用带绝缘柄的金属杆将验电器A和B上的两金属球连接起来(图乙)，在连接的瞬间，金属杆中的电流方向是由验电器_____到验电器______。
负
B
A
7.如图甲是日常使用的手电筒，图乙是该手电筒的电路图，请将此电路图补充完整。
甲
乙
8．在方框内画出如图所示电路的电路图，并在电路图中标出电流的方向。
9.
请根据下面的电路图，连接实物图。
课堂提升
课堂小结
