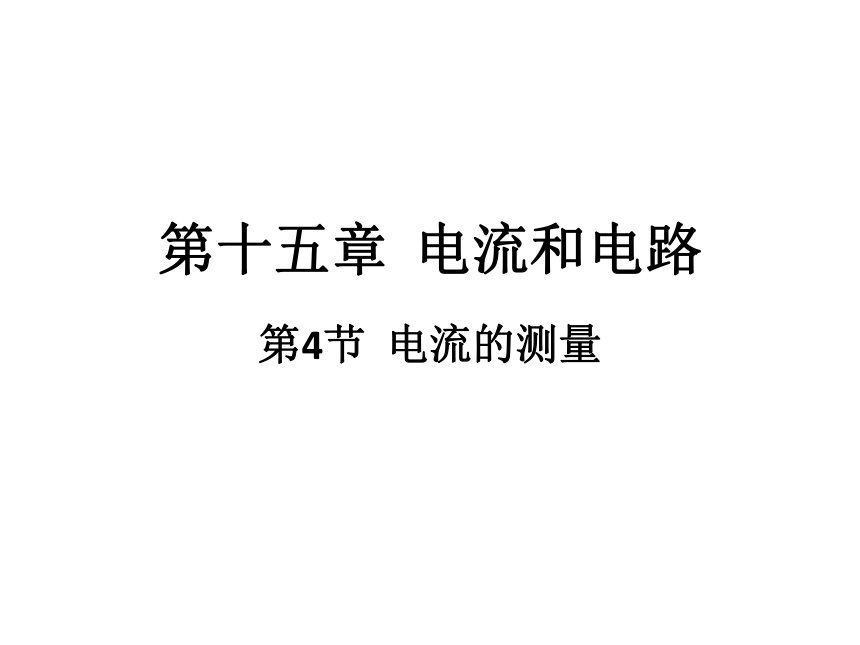

第十五章 电流和电路 第4节 电流的测量 —2020年秋人教版九年级全一册物理复习课件(共23张PPT)

(共23张PPT)
第十五章
电流和电路
第4节
电流的测量
1.认识电流的大小，知道电流的单位、符号，了解生活中常见用电器正常工作的电流。
2.能认识电流表的量程，正确读出电流表的示数。
3.知道电流表的用途、符号并能正确的使用电流表。

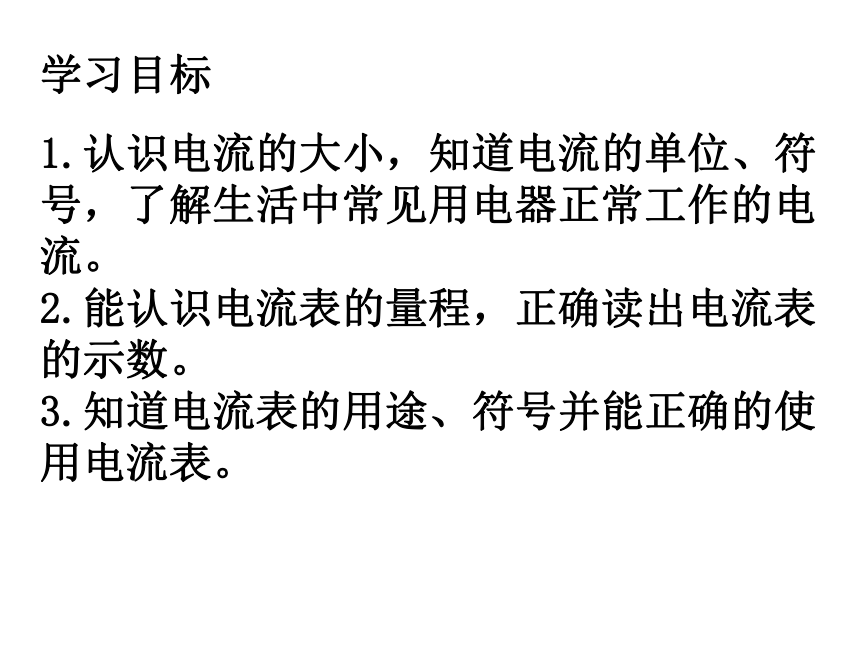

学习目标
1.
电流表的读数及其使用方法。(重点)
2.
用电流表测量串联电路、并联电路的电流。(难点)

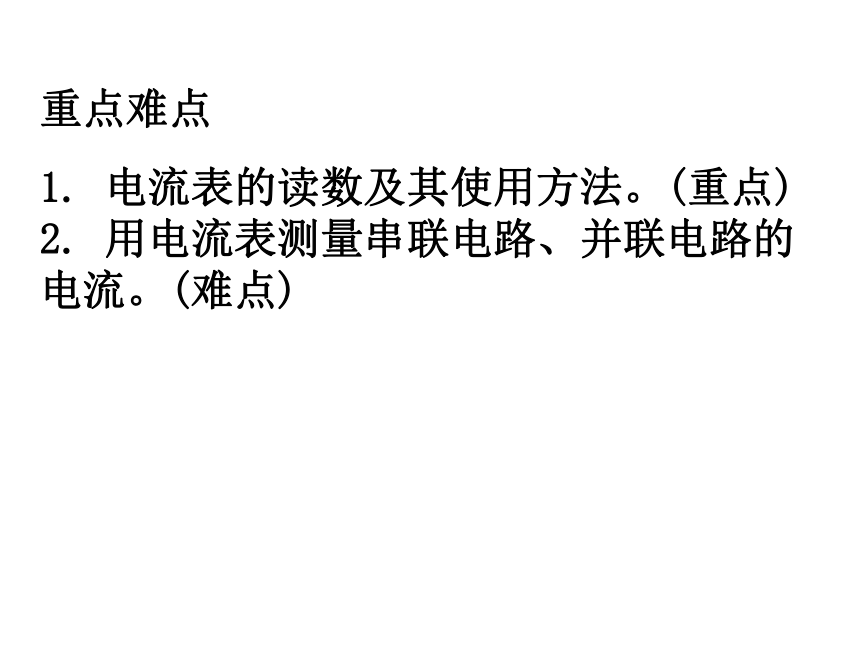

重点难点
1.
电流是表示电流________的物理量，用字母_____表示。
2.
电流的单位是_______，简称____，
符号为______，还有毫安(mA)、微安(μA)。1
A＝_______mA＝_____μA

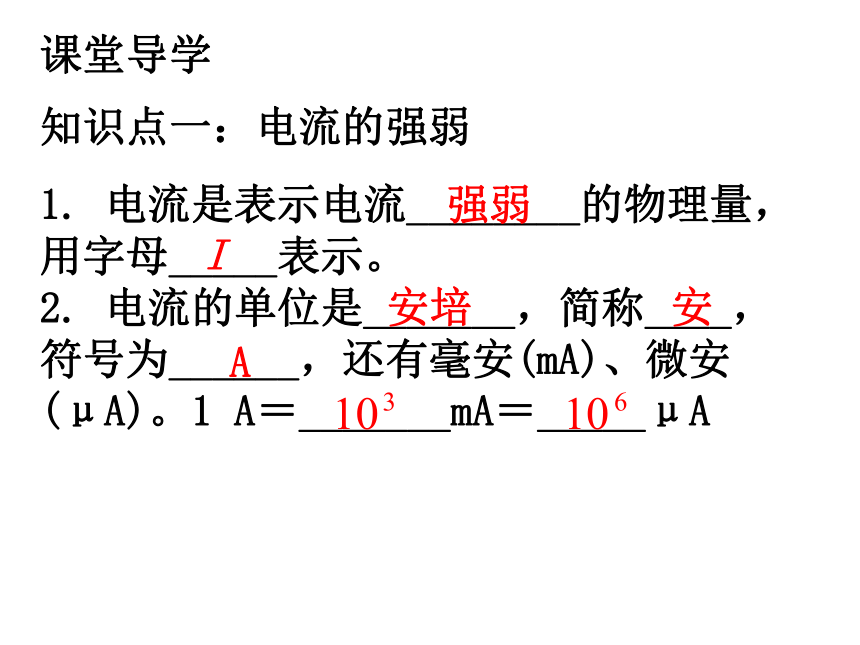

知识点一：电流的强弱
课堂导学
强弱
I
安培
安
A
电流的单位换算：
(1)0.38
A＝________
mA＝________μA　(2)560
μA＝________
mA＝________A
例1
380
0.56

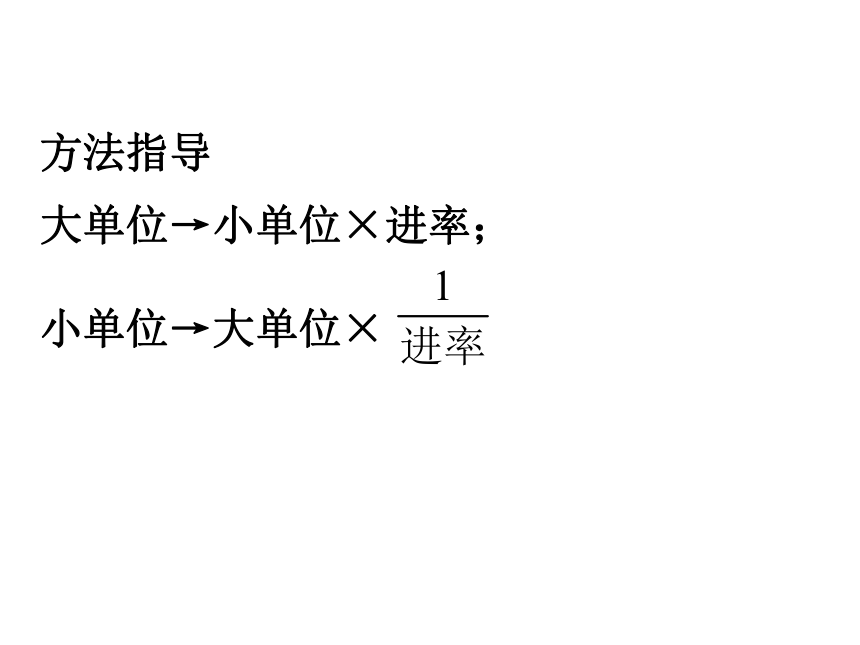

大单位→小单位×进率；
小单位→大单位×
方法指导
1.
电路中的电流可以用________测量，符号是_____，电流表有_____个量程，分别为__________和________，对应的分度值为________和________。
2.
电流表的使用规则：
①电流表要________联在被测电路中；
②电流必须从电流表的________接线柱流入，________接线柱流出；

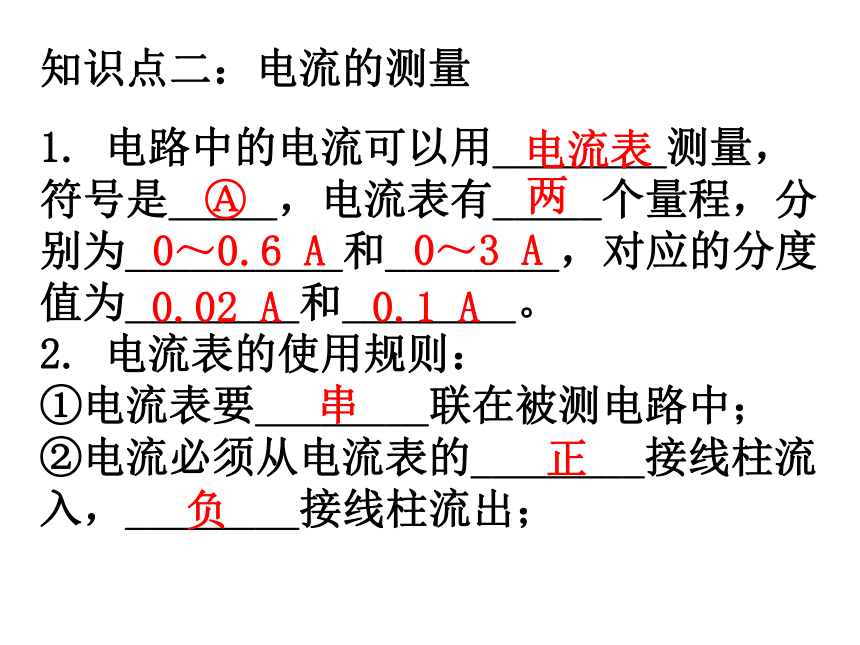

知识点二：电流的测量
电流表
?
两
0～0.6
A
0～3
A
　0.02
A
　0.1
A
串
正
负

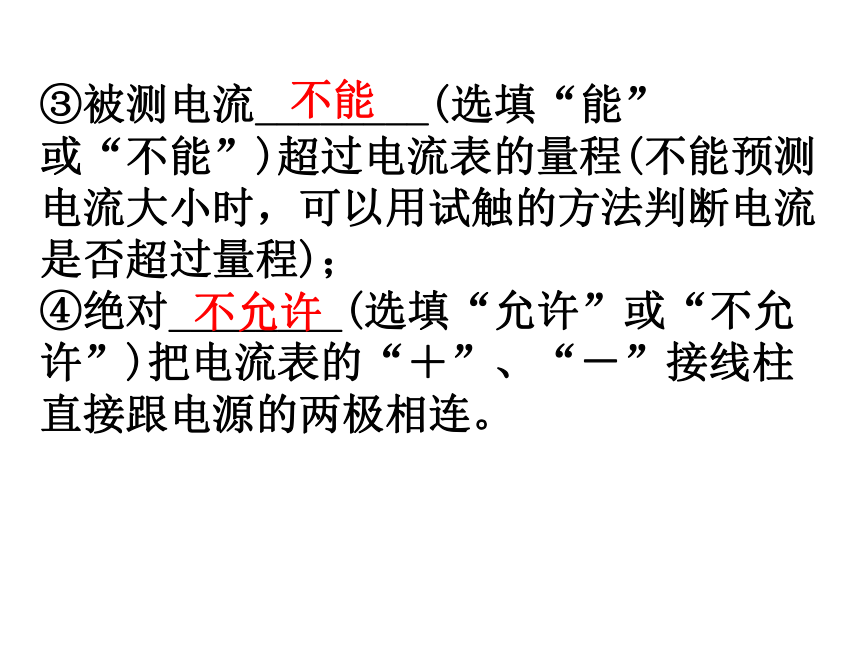

③被测电流________(选填“能”
或“不能”)超过电流表的量程(不能预测电流大小时，可以用试触的方法判断电流是否超过量程)；
④绝对________(选填“允许”或“不允许”)把电流表的“＋”、“－”接线柱直接跟电源的两极相连。
不能
不允许
3.

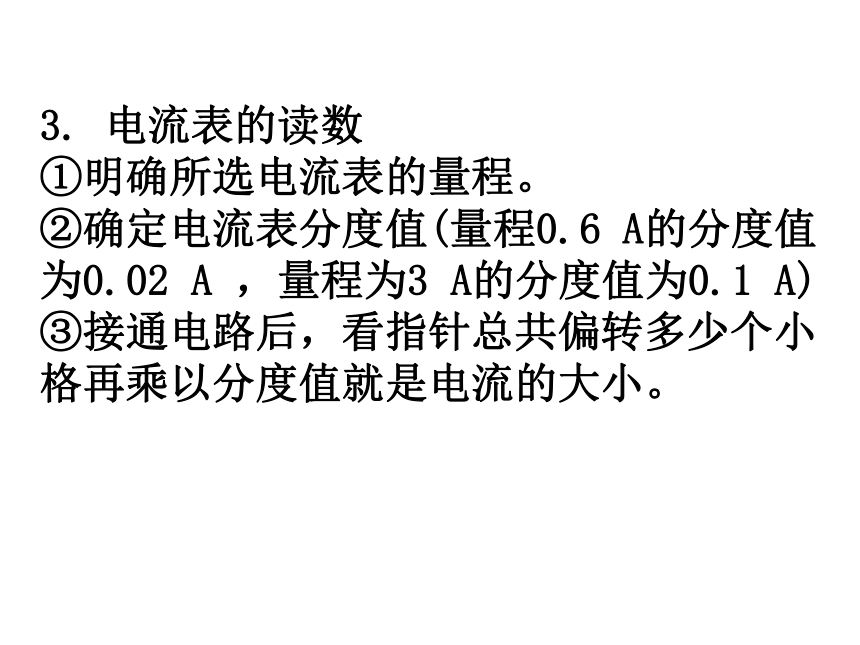

电流表的读数
①明确所选电流表的量程。
②确定电流表分度值(量程0.6
A的分度值为0.02
A
，量程为3
A的分度值为0.1
A)
③接通电路后，看指针总共偏转多少个小格再乘以分度值就是电流的大小。
1.
同一个指针选择不同量程，结果不同，所以读数要先确定量程和分度值。
2.
两个数值是5倍的关系。
知识拓展与延伸
如图所示是同一个电流表的表盘在两次测电流时指针所指的位置，那么甲图所示的电流表的量程是
________，此时电流表的示数是________；乙图所示的电流表的量程是________，此时电流表的示数是________。
甲
乙
例2
0～0.6
A
0.24
A
0～3
A
1.2
A
甲图选0～0.6
A的量程，整个表盘共分为30个小格，每小格代表0.02
A。乙图选0～3
A的量程，整个表盘共分为30个小格，每小格代表0.1
A。
方法指导
1.
如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是(　　)
A．电流表甲测的是L2的电流
B．电流表乙测的是L2的电流
C．电流表与电灯并联了
D．电流表甲测的是干路中的电流
课堂达标
A
2．下列关于电流表的说法错误的是(　　)
A．电流表必须串联在电路中
B．电流必须从电流表的正接线柱流入，从负接线柱流出
C．所测电流不能超过电流表的量程
D．电流表的正、负接线柱可以直接接到电源的正、负极上
D
3.
某同学用电流表测电流时，刚一“试触”就发现指针偏转超过了最大刻度，发生这种情况的原因可能是(　　)
A．电流表的一个接线柱没有接上
B．电流表损坏了
C．电流表的量程选择过大了
D．电流表的量程选择过小了
D
4．如图，当开关S闭合后，电流表的
指针偏转如乙图所示，其中a电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流，a电流表的读数应为______安，b电流表的读数应为_______安。
L1
0.3
A
1.2
A
5.
如图所示，要用电流表A接在AB间
测量灯L的电流强度，应把电流表的“＋”接线柱与______相连接，把“－”接线柱与______连接。(均选填“A”或“B”)
B
A
6．根据如图所示的实物，在右侧的
虚线框内画出与它对应的电路图。
7．(2019·贵州)如图所示是未完成
连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只测通过L1的电流，导线不能交叉。
8.
如图甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
课堂提升
(1)出现甲同学的问题的原因：____________________________________；
(2)出现乙同学的问题的原因：____________________________________；
(3)出现丙同学的问题的原因：____________________________________。
电流表正负接线柱接反
电流表所选量程太大
电流表所选量程太小
课堂小结
