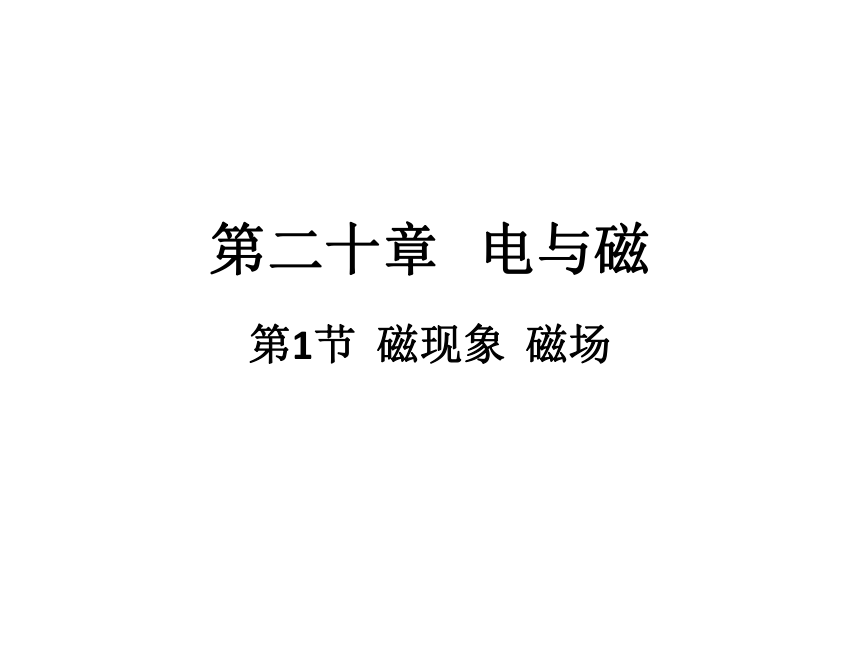

第二十章
电与磁
第1节
磁现象
磁场

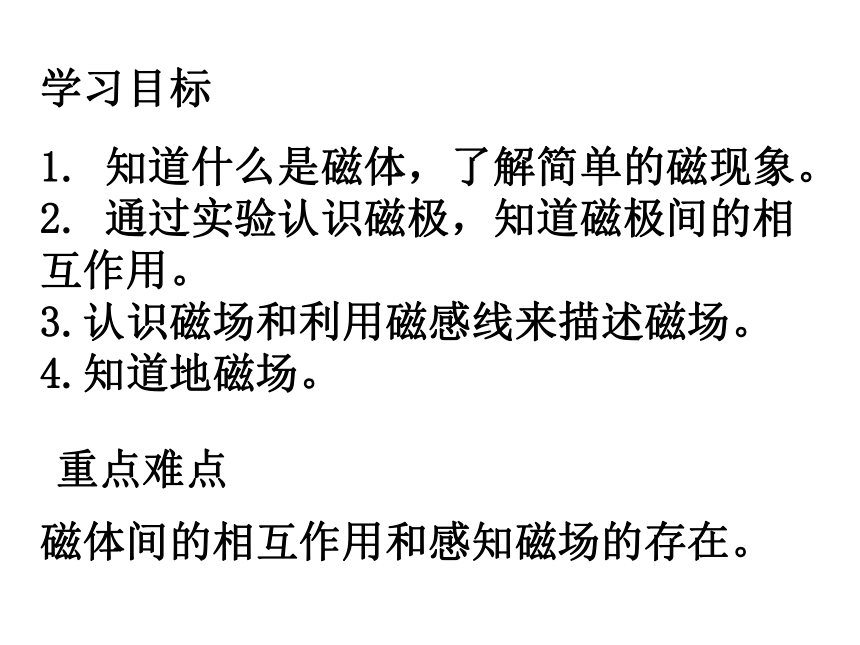

1.
知道什么是磁体，了解简单的磁现象。
2.
通过实验认识磁极，知道磁极间的相互作用。
3.认识磁场和利用磁感线来描述磁场。
4.知道地磁场。
学习目标
重点难点
磁体间的相互作用和感知磁场的存在。
1.能够吸引______、______、_______等物质的性质叫________；具有磁性的物体叫________。磁体中磁性最强的部分叫做________。磁体有________个磁极，分别为_____极和_____极，用符号________和________表示。磁极之间有显著的相互作用：同名磁极相互________，异名磁极相互________。2.原来没有磁性的物体获得磁性的过程叫________。
知识点一：磁现象
课堂导学
铁
钻
镍
两
北
排斥
磁性
磁体
磁极
南
S
N
吸引
磁化

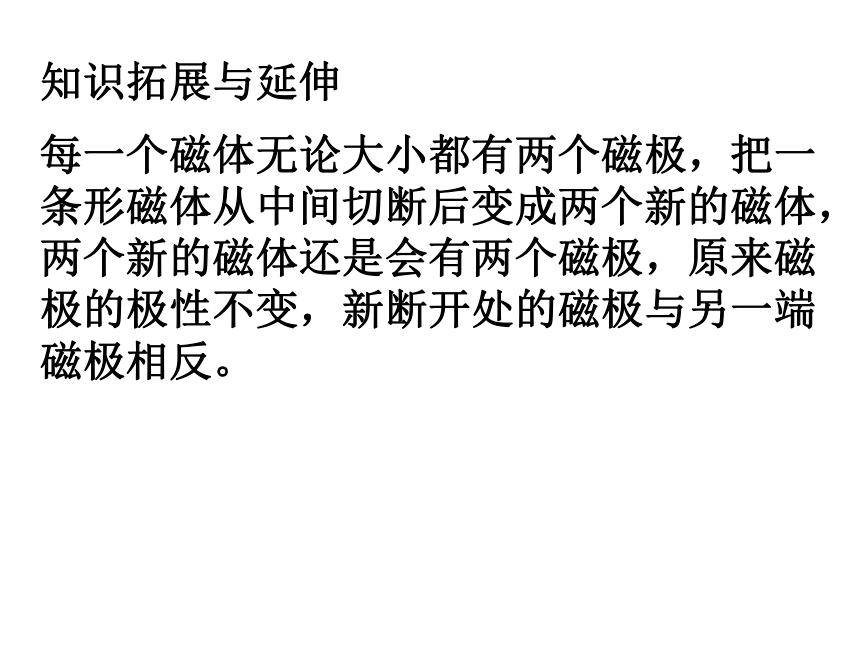

每一个磁体无论大小都有两个磁极，把一条形磁体从中间切断后变成两个新的磁体，两个新的磁体还是会有两个磁极，原来磁极的极性不变，新断开处的磁极与另一端磁极相反。
知识拓展与延伸

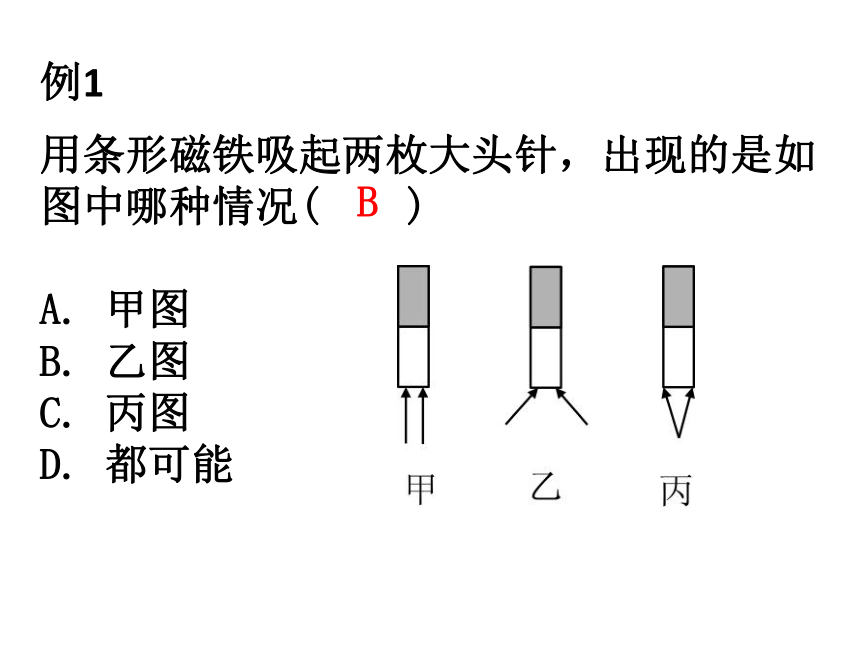

用条形磁铁吸起两枚大头针，出现的是如图中哪种情况(　　)
A.
甲图
B.
乙图
C.
丙图
　　　　　　
D.
都可能
例1
B

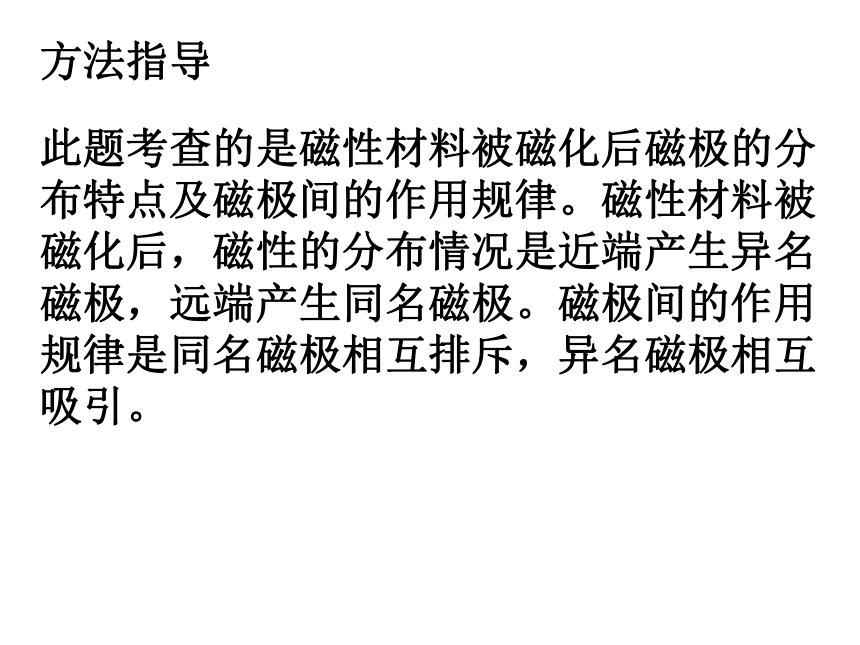

此题考查的是磁性材料被磁化后磁极的分布特点及磁极间的作用规律。磁性材料被磁化后，磁性的分布情况是近端产生异名磁极，远端产生同名磁极。磁极间的作用规律是同名磁极相互排斥，异名磁极相互吸引。
方法指导

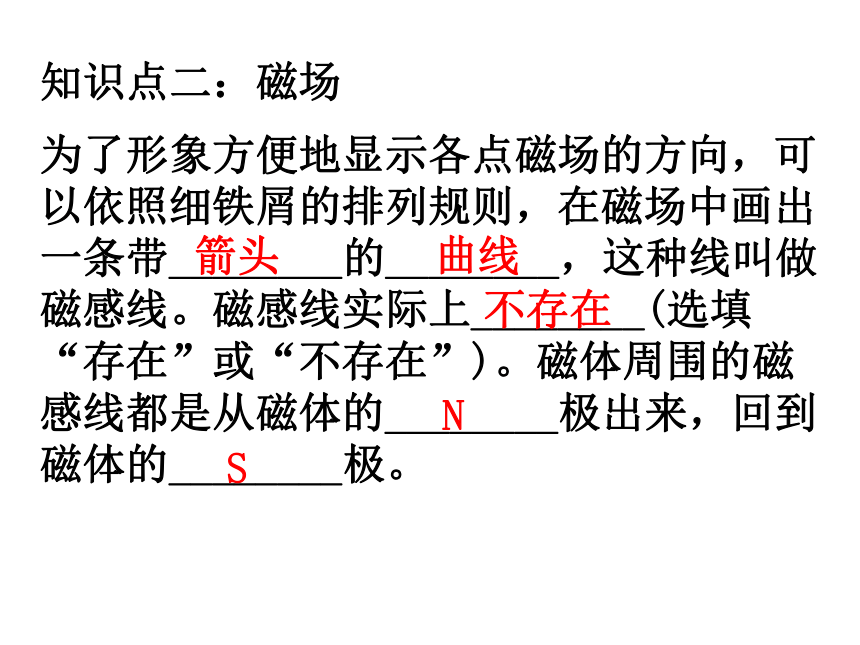

为了形象方便地显示各点磁场的方向，可以依照细铁屑的排列规则，在磁场中画出一条带________的________，这种线叫做磁感线。磁感线实际上________(选填“存在”或“不存在”)。磁体周围的磁感线都是从磁体的________极出来，回到磁体的________极。
知识点二：磁场
箭头
N
S
曲线
不存在

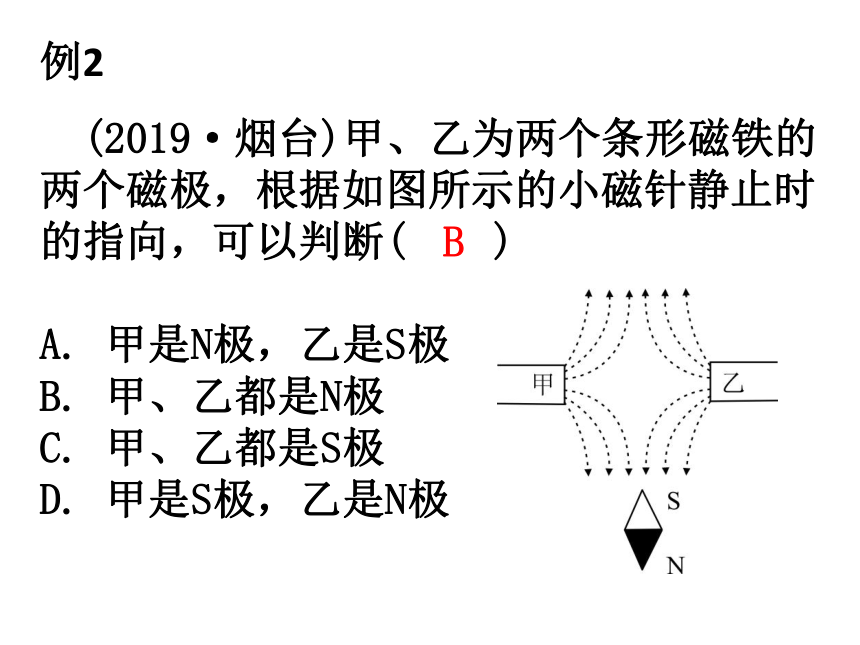

　(2019·烟台)甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断(　　)
A.
甲是N极，乙是S极
B.
甲、乙都是N极
C.
甲、乙都是S极
D.
甲是S极，乙是N极
例2
B

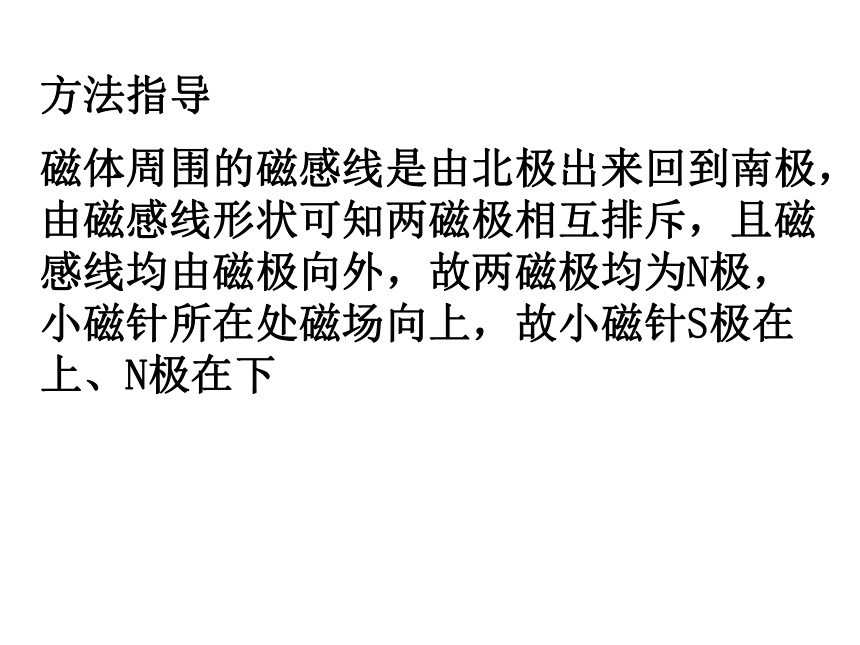

磁体周围的磁感线是由北极出来回到南极，由磁感线形状可知两磁极相互排斥，且磁感线均由磁极向外，故两磁极均为N极，小磁针所在处磁场向上，故小磁针S极在上、N极在下
方法指导
知识点三：地磁场
地球周围的空间存在的磁场叫做________磁场，它是使指南针指南北的原因。地磁北极在地理的________极附近，地磁南极在地理的________极附近。
地
北
南
知识拓展与延伸
很多动物能长距离迁徙而不会迷路是靠地磁场来实现导航的(如：信鸽、海龟、鲸鱼和候鸟等)
(2019·长沙)指南针是我国古代的四大发明之一，有关指南针和地磁场的说法正确的是(　　)
A．指南针静止时指示南北方向，是因为指南针受到地磁场的作用
B．指南针静止时南极指向地理北极
C．如果地磁场消失，指南针还能指示南北方向
D．信鸽是靠绑在身上的小磁铁来实现导航的
例3
A
地球是一个巨大的磁体，它对放入其中的磁体产生磁力作用，指南针静止时指示南北方向，是因为指南针受到地磁场的作用；且指南针静止时南极指向地磁北极，在地理南极附近。
方法指导
1．下列说法中不正确的是(　　)。
A．磁极间的相互作用是通过磁场发生的
B．水平面内自由转动的小磁针静止时指南北是因为受地磁场的作用
C．磁体无论大小，都有两个磁极
D．任何物体放到磁场中都会被磁化
课堂达标
D
2．如图所示，为了判断一根铁棒是否
具有磁性，小明进行了如下四个实验，根据实验现象不能确定该铁棒具有磁性的是(　　)
A
B
C
D
A．将悬挂的铁棒多次转动，静止时
总是南北指向
B．将铁棒一端靠近小磁针，相互吸引
C．将铁棒一端靠近大头针，大头针被吸引
D．水平向右移动铁棒，弹簧测力计示数有变化
答案是B
3．(2017·烟台)小红梳理反思了
“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有(　　)
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是铁屑组成的
④地磁场的磁感线是从地球南极附近发出回到地球北极附近
A.
①④
B.
②③
C.
①②
D.
②④
A
4．(2019·绍兴)如图所示，内部均装
有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动，这让玻璃清洁变得安全高效。关于清洁器的分析正确的是(　　)
A．两块清洁器能合在一起的原理是异
名磁极相互吸引
B．N受到的重力和M对N的吸引力是一对平衡力
C．玻璃对N的支持力和M对N的吸引力是一对相互作用力
D．移动M时，N也能跟着一起移动，说明力能改变物体的形状
答案是A
5．(2019·台州)能写红黑双色的磁画
板截面如图所示，按下写字笔黑色按钮写出黑色的字，按下红色按钮写出红色的字，刷子左右移动则字消失。下列说法正确的是(　　)
A．刷子可以用铁制作
B．写黑字时笔尖为S极
C．写红字时笔尖为N极
D．写字的原理是同名磁极相互排斥
A
6．(2019·北京)在条形磁铁四周放置
的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是________(选填“N”或“S”)极。
N
7．如图所示
课堂提升
(2019·东营)如图所示，某物理小组
在用条形磁体做磁体“吸附”能力实验时，用酒精灯给条形磁体加热一段时间后，发现大头针纷纷下落。请根据这一现象提出一个可探究的科学问题：______________
________________________________________________________________________________________________________________________________________________。
磁体磁性强弱
与温度是否有关？(磁体的“吸附”能力
与温度是否有关？磁体磁性强弱与温度有
什么关系？磁体磁性强弱与温度有关吗？
温度是否影响磁体磁性强弱？)
课堂小结
