第二十章
电与磁
第3节
电磁铁
电磁继电器

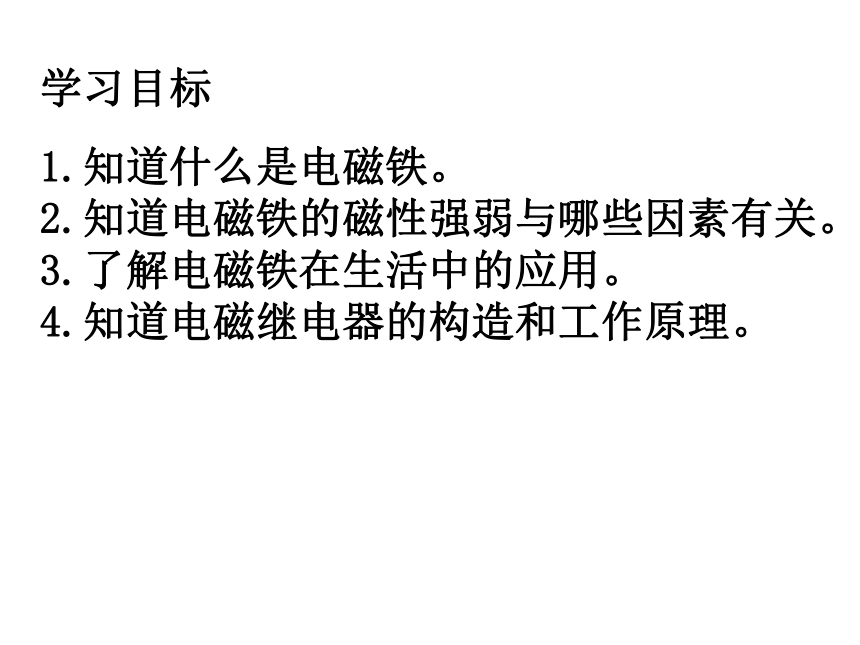

1.知道什么是电磁铁。
2.知道电磁铁的磁性强弱与哪些因素有关。
3.了解电磁铁在生活中的应用。
4.知道电磁继电器的构造和工作原理。
学习目标
电磁铁的特性和应用、电磁继电器的构造和工作原理。

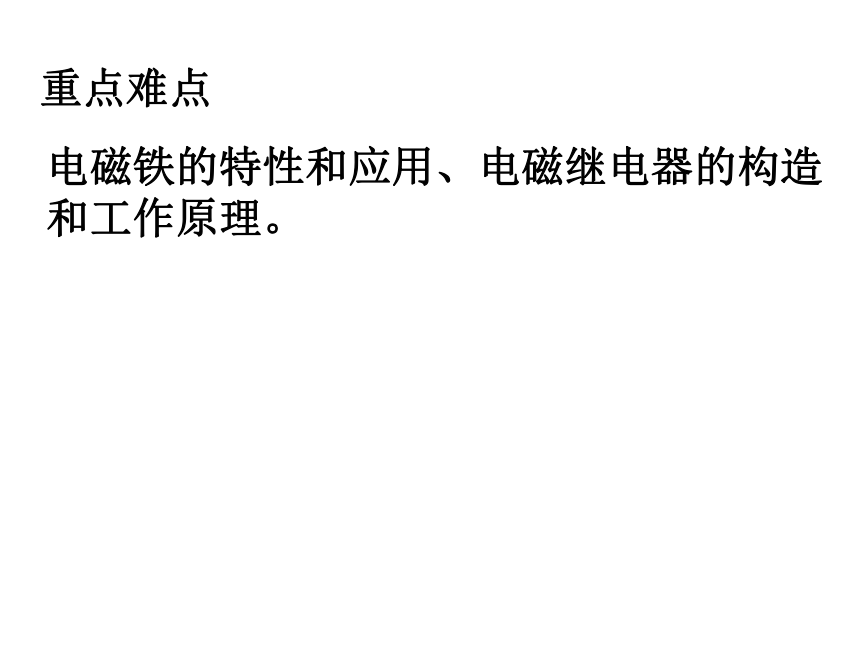

重点难点

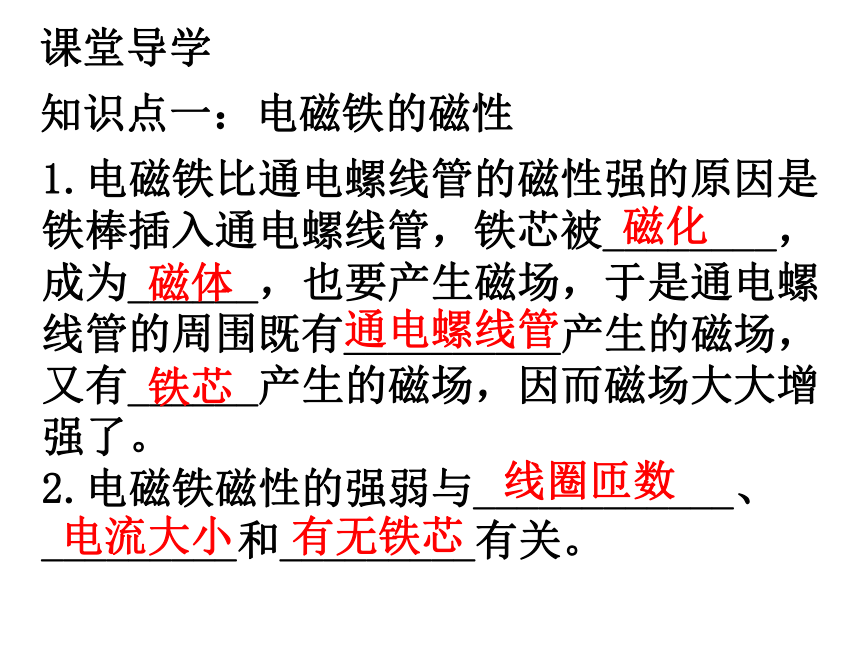

1.电磁铁比通电螺线管的磁性强的原因是铁棒插入通电螺线管，铁芯被________，成为______，也要产生磁场，于是通电螺线管的周围既有__________产生的磁场，又有______产生的磁场，因而磁场大大增强了。
2.电磁铁磁性的强弱与____________、
_________和_________有关。
知识点一：电磁铁的磁性
课堂导学
磁化
电流大小
线圈匝数
通电螺线管
磁体
铁芯
有无铁芯

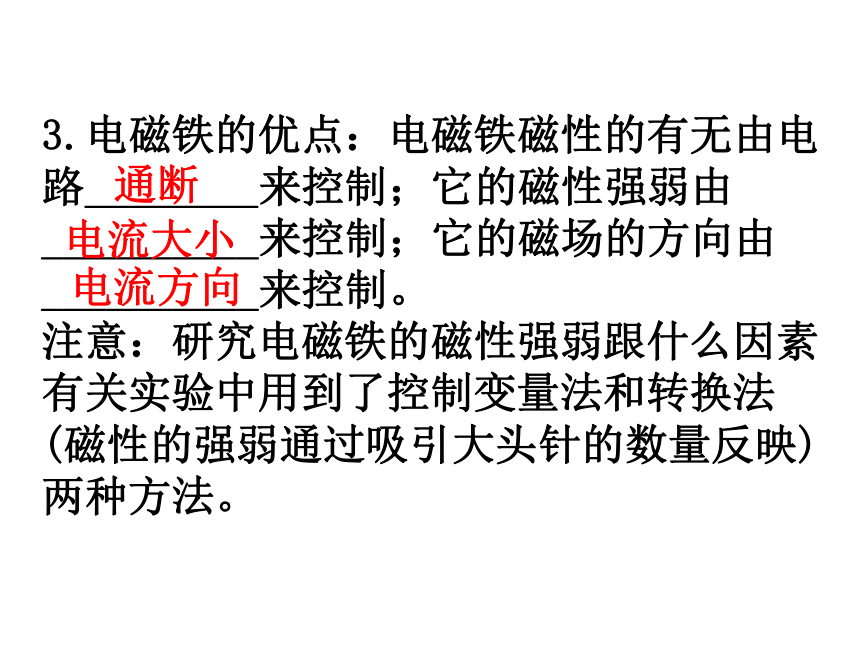

3.电磁铁的优点：电磁铁磁性的有无由电路________来控制；它的磁性强弱由__________来控制；它的磁场的方向由__________来控制。
注意：研究电磁铁的磁性强弱跟什么因素有关实验中用到了控制变量法和转换法(磁性的强弱通过吸引大头针的数量反映)两种方法。
通断
电流大小
电流方向

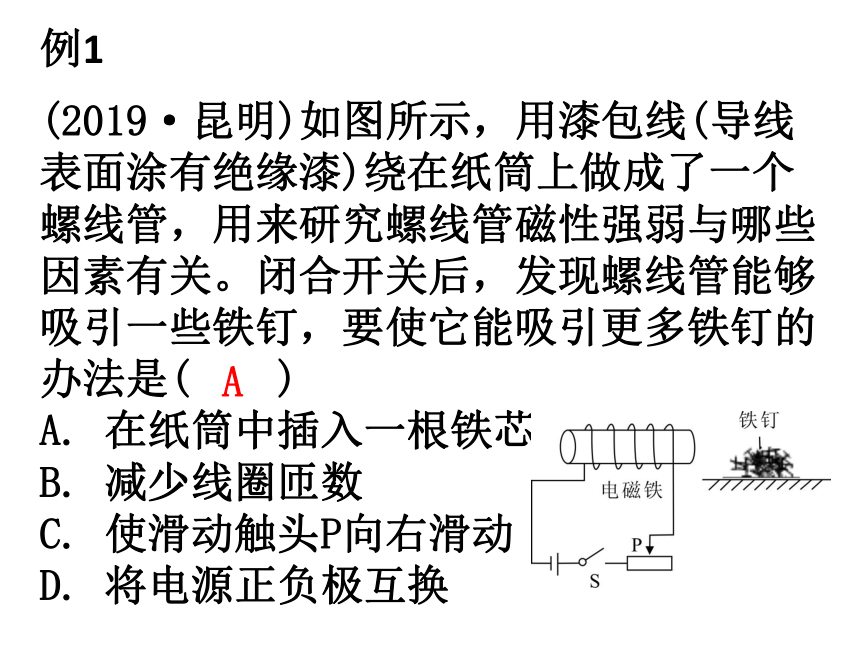

(2019·昆明)如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管，用来研究螺线管磁性强弱与哪些因素有关。闭合开关后，发现螺线管能够吸引一些铁钉，要使它能吸引更多铁钉的办法是(　　)
A.
在纸筒中插入一根铁芯
B.
减少线圈匝数
C.
使滑动触头P向右滑动
D.
将电源正负极互换
例1
A

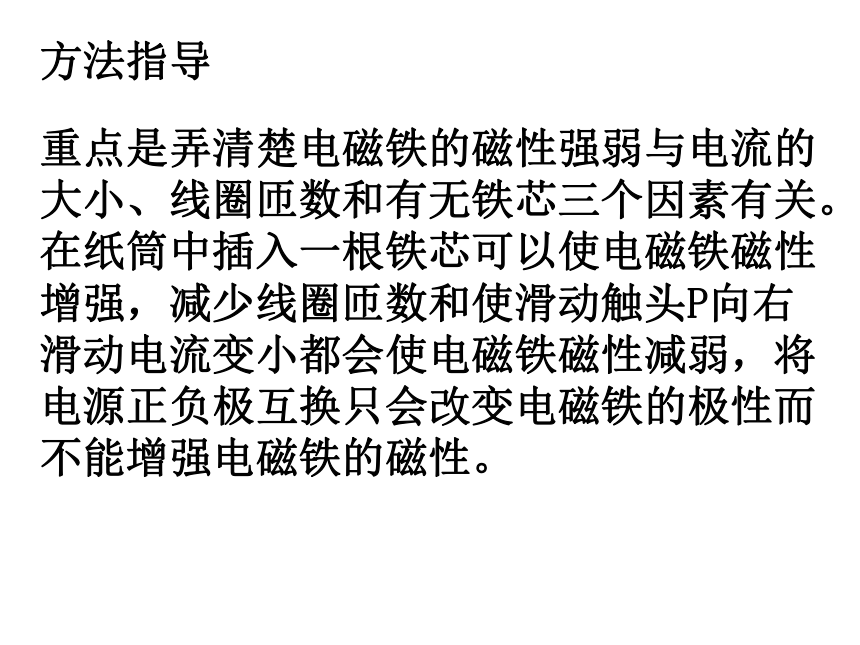

重点是弄清楚电磁铁的磁性强弱与电流的大小、线圈匝数和有无铁芯三个因素有关。在纸筒中插入一根铁芯可以使电磁铁磁性增强，减少线圈匝数和使滑动触头P向右滑动电流变小都会使电磁铁磁性减弱，将电源正负极互换只会改变电磁铁的极性而不能增强电磁铁的磁性。
方法指导

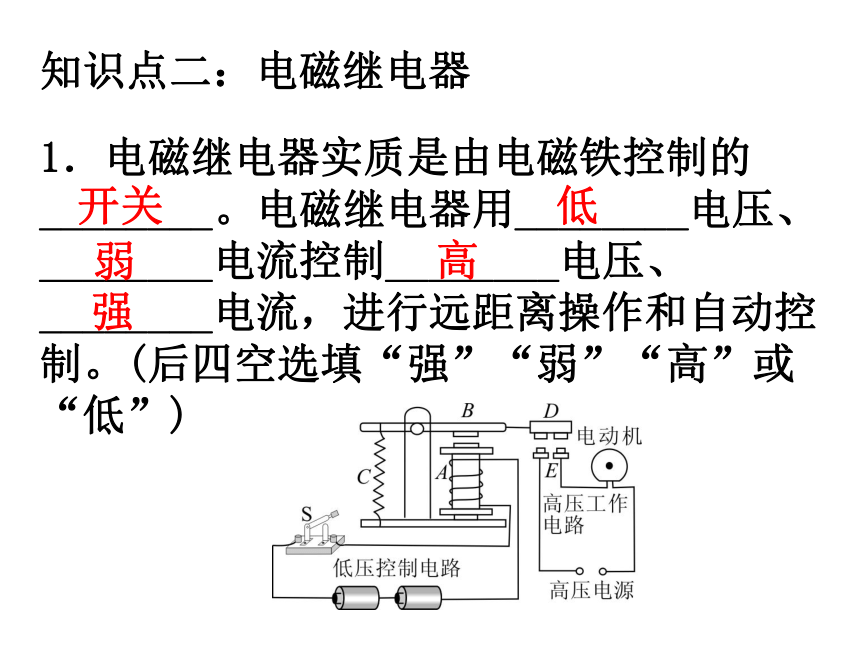

1．电磁继电器实质是由电磁铁控制的________。电磁继电器用________电压、________电流控制________电压、________电流，进行远距离操作和自动控制。(后四空选填“强”“弱”“高”或“低”)
知识点二：电磁继电器
开关
低
高
强
弱

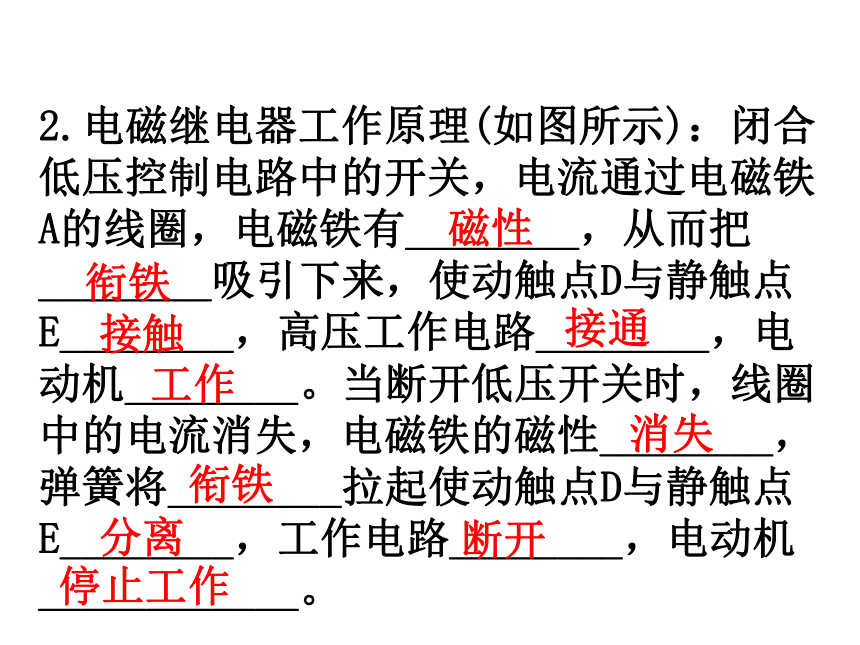

2.电磁继电器工作原理(如图所示)：闭合低压控制电路中的开关，电流通过电磁铁A的线圈，电磁铁有________，从而把________吸引下来，使动触点D与静触点E________，高压工作电路________，电动机________。当断开低压开关时，线圈中的电流消失，电磁铁的磁性________，弹簧将________拉起使动触点D与静触点E________，工作电路________，电动机____________。
磁性
衔铁
接触
接通
工作
消失
衔铁
分离
断开
停止工作
(2019·德阳)在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是(　　)
A.
灯不亮，电铃响
B.
灯不亮，电铃不响
C.
灯亮，电铃不响
D.
灯亮，电铃响
例2
A
电磁继电器实质是由电磁铁控制的开关。当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，当控制电路的开关S断开时，控制电路中没有电流，电磁铁没有磁性，弹簧使动触头和下面电路断开。
方法指导
1．用电器或设备中，没有电磁铁的
是(　　)
A.
电烙铁
B.
电铃
C.
电磁起重机
D.
电磁继电器
课堂达标
A
2．如图所示是直流电铃的原理图。
关于电铃工作时的说法不正确的是(　　)
A．电流通过电磁铁时，电磁铁有磁性且A端为N极
B．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
C．小锤击打电铃发出声音，是由于电铃发生了振动
D．小锤击打电铃时，电磁铁仍具有磁性
答案是D
3.
是一种温度自动报警器的原理图，
制作水银温度计时在玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连。说法正确的是(　　)
A．当温度计达到85
℃时，报警装置
会响铃，同时绿灯亮
B．当温度计达到85
℃时，报警装置会响铃，同时红灯亮
C．当温度计达到90
℃时，报警装置会响铃，同时红灯亮
D．当温度计达到90
℃时，报警装置会响铃，同时绿灯亮
答案是C
4．(2017金华)在探究影响电磁铁磁性
强弱的因素时，小科设计了如下图所示的电路，下列相关说法不正确的是(　　)
A．电磁铁A、B上方都是S极
B．通过电磁铁A和B的电流相等
C．电磁铁A的磁性强于电磁铁B的磁性
D．向右移动滑片P，电磁铁A、B磁性都减弱
答案是A
5．在如图所示的电路中，磁敏电阻R
的阻值随磁场的增强而明显减小。将螺线管一端靠近磁敏电阻R，闭合开关S1、S2，下列说法正确的是(　　)
A．螺线管左端为S极，右端为N极
B．当R1的滑片向左滑动时，电压表示数增大
C．当R1的滑片向右滑动时，电流表示数增大
D．在螺线管中插入铁芯，电压表示数减小
答案是D
6
.某同学的实验装置如图所示，弹簧下端吊的是铁块，当他将开关闭合以后，弹簧的长度________；当他将滑动变阻器的滑片向左滑动时，电流表的示数________，弹簧的长度将________
；如果其他条件不变，他只是将电源的正负极调换了一下，可观察到弹簧的长度________
。
变长
变大
变长
不变
7．(2019·黑龙江)如图所示为巨磁电
阻特性原理示意图，图中GMR是巨磁电阻(阻值随周围磁场强度的增强而减小)，闭合开关S1和S2后，电磁铁左侧为_____(选填“N”或“S”)极，当滑片P向右移动时，小灯泡的亮度将______(选填“变亮”
“变暗”或“不变”)。
N
变暗
8．为保证湖滨桥以及过桥车辆的安全，工作人员在桥的入口处安装了“超载检测报警系统”。检测时，当车辆重量小于1×105
N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1×105
N时，红灯亮、绿灯灭，表示禁止通行。在图中用笔画线代替导线完成电路连接。
课堂提升
课堂小结
