第十四章　了解电路
第二节　让电灯发光

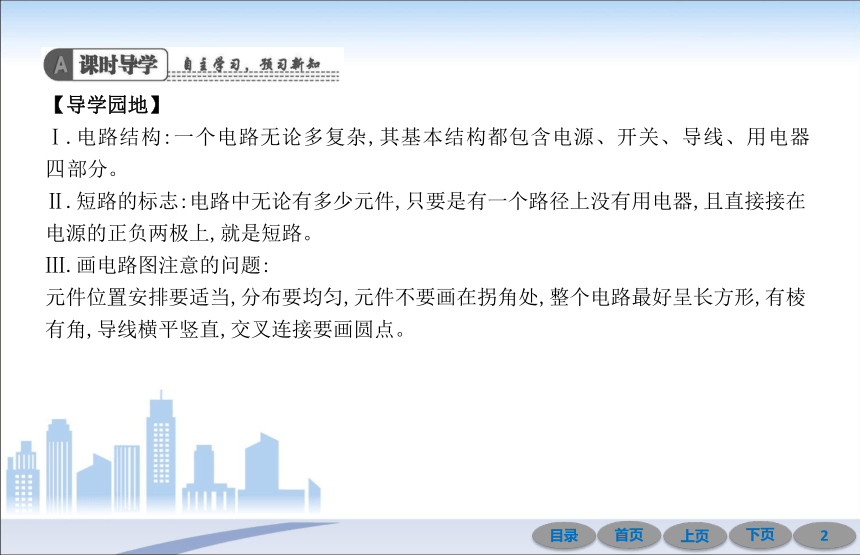

【导学园地】
Ⅰ.电路结构:一个电路无论多复杂,其基本结构都包含电源、开关、导线、用电器四部分。
Ⅱ.短路的标志:电路中无论有多少元件,只要是有一个路径上没有用电器,且直接接在电源的正负两极上,就是短路。
Ⅲ.画电路图注意的问题:
元件位置安排要适当,分布要均匀,元件不要画在拐角处,整个电路最好呈长方形,有棱有角,导线横平竖直,交叉连接要画圆点。

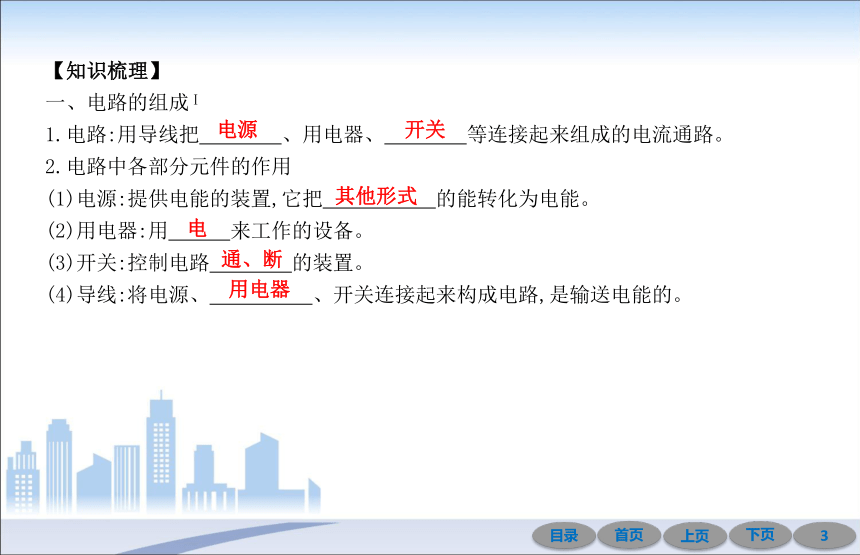

【知识梳理】
一、电路的组成Ⅰ
1.电路:用导线把　　　　、用电器、　　　　等连接起来组成的电流通路。?
2.电路中各部分元件的作用
(1)电源:提供电能的装置,它把　　 　　的能转化为电能。?
(2)用电器:用　　　来工作的设备。?
(3)开关:控制电路　　　　的装置。?
(4)导线:将电源、　　　　　、开关连接起来构成电路,是输送电能的。
电源
开关
其他形式
电
通、断
用电器

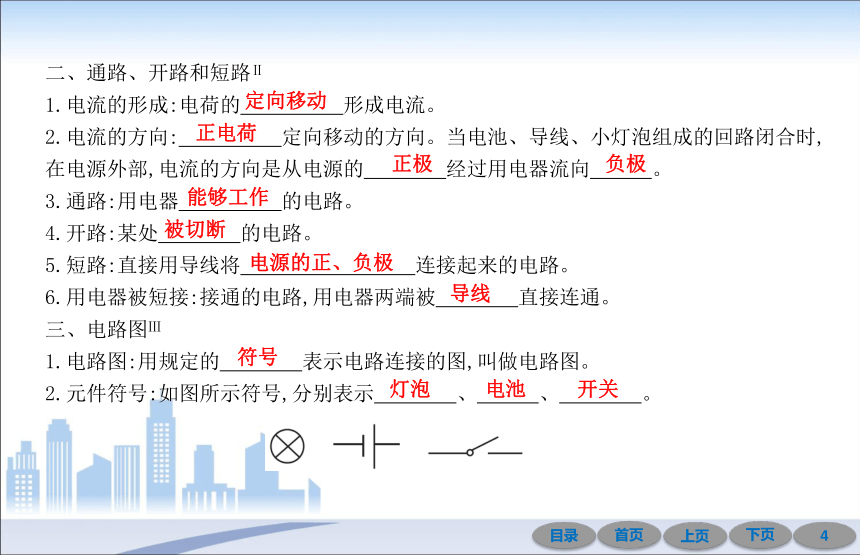

二、通路、开路和短路Ⅱ
1.电流的形成:电荷的　　　　　形成电流。?
2.电流的方向:　　　　　定向移动的方向。当电池、导线、小灯泡组成的回路闭合时,在电源外部,电流的方向是从电源的　　　　经过用电器流向　　　。?
3.通路:用电器　　　　　的电路。?
4.开路:某处　　　　的电路。?
5.短路:直接用导线将　　　　　　 　连接起来的电路。?
6.用电器被短接:接通的电路,用电器两端被　　　　直接连通。?
三、电路图Ⅲ
1.电路图:用规定的　　　　表示电路连接的图,叫做电路图。?
2.元件符号:如图所示符号,分别表示　　　　、　　　、　　　　。?
定向移动
正电荷
正极
负极
能够工作
被切断
电源的正、负极
导线
符号
灯泡
电池
开关
知识点一:电路的组成
【典题1】如图所示是一个生活中常用的充电宝。当充电宝正在
给手机电池充电时,该手机电池相当于电路中的　　　　,充电宝
相当于电路中的　　　　。
【变式1-1】如图所示,在手电筒的电路中,提供电能的是( 　)
A.电池 B.电珠
C.筒体 D.按键
?
用电器
电源
A

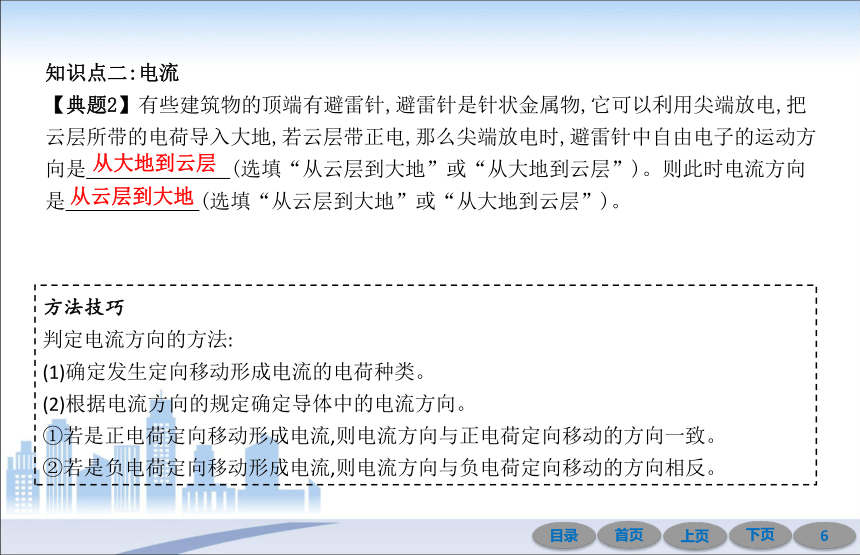

知识点二:电流
【典题2】有些建筑物的顶端有避雷针,避雷针是针状金属物,它可以利用尖端放电,把云层所带的电荷导入大地,若云层带正电,那么尖端放电时,避雷针中自由电子的运动方向是　　　 　　　(选填“从云层到大地”或“从大地到云层”)。则此时电流方向是　 　　　　　(选填“从云层到大地”或“从大地到云层”)。
从大地到云层
方法技巧
判定电流方向的方法:
(1)确定发生定向移动形成电流的电荷种类。
(2)根据电流方向的规定确定导体中的电流方向。
①若是正电荷定向移动形成电流,则电流方向与正电荷定向移动的方向一致。
②若是负电荷定向移动形成电流,则电流方向与负电荷定向移动的方向相反。
从云层到大地

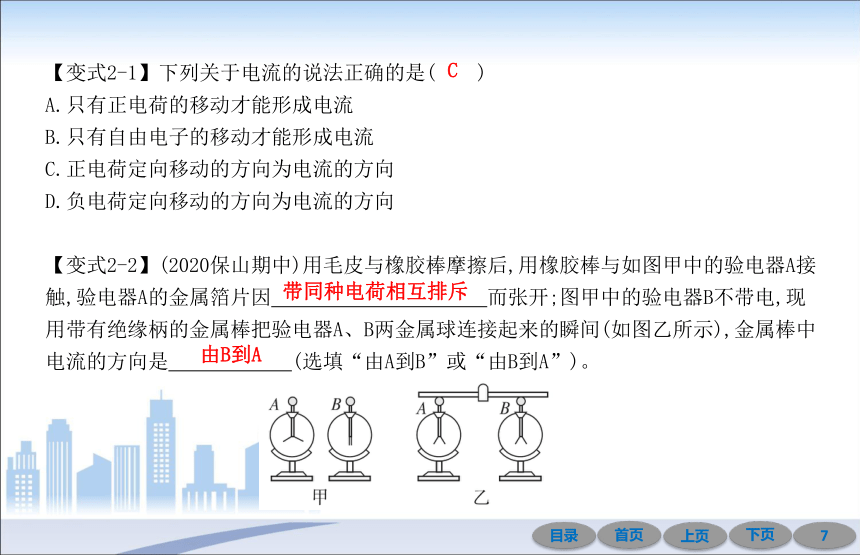

【变式2-1】下列关于电流的说法正确的是(　　)
A.只有正电荷的移动才能形成电流
B.只有自由电子的移动才能形成电流
C.正电荷定向移动的方向为电流的方向
D.负电荷定向移动的方向为电流的方向
【变式2-2】(2020保山期中)用毛皮与橡胶棒摩擦后,用橡胶棒与如图甲中的验电器A接触,验电器A的金属箔片因　　　　 　　　　而张开;图甲中的验电器B不带电,现用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示),金属棒中电流的方向是　　　　　　(选填“由A到B”或“由B到A”)。?
C
带同种电荷相互排斥
由B到A
知识点三:通路、开路和短路
【典题3】(2019昆明期中)如图所示是一种定时课间音乐播放装
置的原理图,“播放器”是有电流通过时会播放音乐的装置。闭
合开关S,当“定时开关”处于闭合状态时,指示灯　　　　(选
填“会”或“不会”)亮,播放器　　　　(选填“会”或“不
会”)播放音乐。闭合开关S,当“定时开关”处于断开状态时,指示灯　　　　(选填“会”或“不会”)亮,播放器　　　　(选填“会”或“不会”)播放音乐。
会
方法技巧
电路三种状态的特征及判定:
不会
会
会
【变式3-1】如图所示,两个灯泡始终完好,当开关S断开时,两个灯泡都发光,当开关
S闭合时,可能出现的现象是(　　)
A.L1不亮,L2亮
B.L1和L2都亮
C.L2不亮,L1亮
D.L1和L2都不亮
【变式3-2】如图所示,当开关S1、S2都断开时,电路处于　　　　状态;当开关S1断
开,S2闭合时,电路处于　　　　状态;当开关S1、S2都闭合时,电路处于　　　状态。?
A
断路
通路
短路
知识点四:电路图
【典题4】请根据实物图在方框中画出电路图。
名师点睛
画电路图的原则:
(1)要用统一符号表示。
(2)连线时要画得横平竖直。
(3)元件不能画在拐角处。
(4)线路要画得简洁、整齐、美观、布局合理,整体呈长方形。
【变式4-1】在如图所示电路中,闭合开关后,两盏灯都能发光的是( 　)
A B C D
C
【基础巩固练】
1.如图所示的电路中,不能使小灯泡发光的电路是(　 )
A B C D
2.如图所示,闭合开关S,灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(　 )
A.a和b
B.c和d
C.e和f
D.g和h
D
D
3.在如图所示的电路中,正确的说法是(　 )
A.闭合S1、断开S2,L1发光,L2不发光
B.闭合S1、S2,L1、L2都发光
C.S1、S2都断开,L1、L2都不发光
D.闭合S2、断开S1,L1、L2都发光
4.如图所示的电路中,小灯泡L1、L2规格相同,闭合开关S后,发现L1不亮,L2发光。此电路的故障可能是( 　)
A.灯L1短路 B.灯L2短路
C.灯L1断路 D.开关S接触不良
D
C
5.有两个相同的验电器A和B,A带负电,B不带电,当用金属棒连接A和B的金属球时,A的
金属箔张角变小,B的金属箔明显张开,如图所示。则下列说法正确的是( 　)
A.金属棒一定带正电
B.验电器B带上了负电
C.瞬间电流从验电器A流到验电器B
D.金属箔张开是因为金属箔带了异种电荷相互排斥
6.如图所示,用手接触验电器的金属球,观察到验电器的两片金属箔闭合了,这说明人是
　　　　(选填“导体”或“绝缘体”)。若验电器带正电,在这一过程中的电流方向
是　　　　 　　(选填“从手到金属箔”或“从金属箔到手”)。
B
导体
从金属箔到手
7.(2020原创)如图所示是云南公交车上的下车按钮,乘客到站后按动
该按钮,公交车内的电铃就会发出“滴”的一声响,提示司机有乘客下
车。该按钮相当于电路中的　　　　。?
8.在图中,把电池组和开关分别填入电路的甲处和乙处。
要求:闭合开关前只有一盏灯亮,闭合开关后,两灯都发光。
则甲处是　　　　;乙处是　　　　。?
9.图甲是常用手电筒的剖面图,在图乙方框中画出它的电路图。
开关
电池组
开关
【核心素养练】
10.(材料题)“中国国家反恐小组”的拆弹专家要立即拆除恐怖分子设置的定时炸弹装置。如图所示,分别为该定时炸弹的实物图和引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆:
(1)定时器(钟表)应该安装在　　　　(选填“a”或“b”)导线上。在定时阶段,该导线是　　　　(选填“通”或“断”)路,因此起爆器被　　　　,电流　　　　(选填“能”或“不能”)通过起爆器,因此在定时阶段起爆器不会爆炸引爆炸弹。?
(2)当定时器(钟表)定时结束时把b导线　　　　(选填“接通”或“切断”),此时电流
　　(选填“能”或“不能”)通过起爆器,因此在定时结束的瞬间起爆器立即爆炸。?
(3)综上所述,为使定时爆炸装置停止工作,应立即剪断导线　 (选填“a”或“b”)。?
b
通
短路
不能
切断
能
a
1.(2019邵阳中考)随着生活水平的提高,人们外出旅游住宿宾馆司空见
惯。右图为某宾馆房间取电装置,房卡插入槽中后,房间内的电灯、电
视、空调等用电器才能工作,房卡的作用相当于房间电路的(　　)
A.总开关 B.电源
C.用电器 D.电能表
2.(2019柳州中考)如图所示,A、B是两条闭合金属轨道(外轨B略大),A、B间用很多绝缘小枕木连接并固定在绝缘水平面上,由电池通过轨道给电动玩具火车供电。在一次使用中发现,正在运行的火车在轨道上停止了。经检查,电源及从电源到轨道的连接都没有问题,那么故障最有可能是(　　)
A.火车轮子与轨道接触不好
B.某条枕木松了,导致电流不能通过它
C.轨道A出现一条细缝,不再是闭合的
D.轨道A、B各出现一条细缝,不再是闭合的
A
A
